คู่มือการติดตั้งและใช้งาน (ฉบับภาษาไทย)
มอเตอร์ไฟฟ้า 3 เฟส YE3 8 โพล (รอบต่ำ แรงบิดสูง)
7.5 – 22 kW (10 – 30 แรงม้า) · 380V 50Hz · ต่อแบบเดลต้า (Δ) · 5 รุ่น
รหัสสินค้า 34133 – 34137
เฟรม 160L – 225M
โปรดอ่านก่อนติดตั้งและใช้งาน
มอเตอร์ไฟฟ้า 3 เฟส YE3 8 โพล

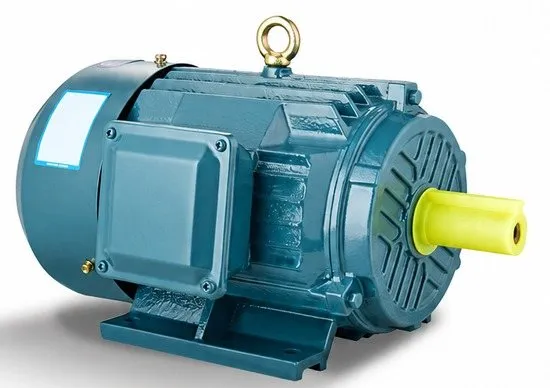

มอเตอร์ YE3 แบบขาตั้ง (B3) เสื้อเหล็กหล่อ สีเขียวอมฟ้า

มอเตอร์เหนี่ยวนำ 3 เฟส (กรงกระรอก) ซีรีส์ YE3 ชนิด 8 โพล หมุนรอบต่ำประมาณ 705 รอบ/นาที แรงบิดสูง เหมาะกับเครื่องจักรที่ต้องการรอบช้าแรงขับมาก เช่น เครื่องผสม ถังกวน เครื่องบด สายพานลำเลียง

  • 1
    ขดลวดทองแดงทั้งหมด (100%)แกนสเตเตอร์แผ่นเหล็กซิลิคอนรีดเย็น · ซีรีส์ YE3 ประสิทธิภาพสูง
  • 2
    โรเตอร์ขึ้นรูปชิ้นเดียว · ลูกปืนเสียงเงียบหมุนนิ่ง รับโหลดได้ดี · เพลาเหล็กความแข็งสูง
  • 3
    เสื้อเหล็กหล่อ มีครีบระบายความร้อนฝาครอบพัดลมด้านหลัง · ฐานขาตั้งหนา · ห่วงยกชุบสังกะสี
  • 4
    ขนาดติดตั้งตามมาตรฐาน IECความสูงศูนย์เพลา = เลขเฟรม เปลี่ยนแทนมอเตอร์เฟรมเดียวกันได้
  • 5
    เลือกแบบติดตั้งได้ 3 แบบB3 ขาตั้ง · B5 หน้าแปลน · B35 ขาตั้ง+หน้าแปลน (ระบุตอนสั่งซื้อ)

รุ่นในคู่มือนี้ 5 รุ่น · ข้อมูลทั่วไปเหมือนกันทุกรุ่น

รุ่นรหัสสินค้าkWแรงม้าเฟรมศูนย์เพลา*ไฟฟ้าโพล / รอบการต่อสาย
YE3-160L-8341337.510160L160 มม.3 เฟส
380V 50Hz		8 โพล
ประมาณ
705 รอบ/นาที		เดลต้า
Δ
YE3-180L-8341341115180L180 มม.
YE3-200L-8341351520200L200 มม.
YE3-225S-83413618.525225S225 มม.
YE3-225M-8341372230225M225 มม.

* ความสูงศูนย์เพลา · กระแส ประสิทธิภาพ น้ำหนัก IP ชั้นฉนวน — ดูแผ่นป้ายบนตัวมอเตอร์ (หน้า 9) · ภาพสินค้าอาจต่างจากของจริงเล็กน้อย

วิธีติดตั้ง ต่อไฟ สตาร์ต บำรุงรักษา และแก้ปัญหาในคู่มือนี้เป็น คำแนะนำทั่วไป — ยึดแผ่นป้ายและผังในฝากล่องต่อสายของเครื่องจริงเป็นหลัก และให้ช่างไฟฟ้าเป็นผู้ติดตั้ง

สารบัญ Contents

งานที่เหมาะ รวมถึงปั๊ม พัดลม สายพานลำเลียง งานเคมี ย้อมพิมพ์ และขนส่ง

เครื่องจักรกล
เครื่องจักรกล
อุปกรณ์เหมือง
อุปกรณ์เหมือง/บดย่อย
งานไฟฟ้า งานโลหะ
งานไฟฟ้า/โลหะ
ไลน์ผลิตอุตสาหกรรม
ไลน์ผลิตอุตสาหกรรม
เครื่องมือกล
เครื่องมือกล
สิ่งทอ
สิ่งทอ
คู่มือการใช้งาน มอเตอร์ไฟฟ้า 3 เฟส YE3 8 โพล · รหัสสินค้า 34133–34137 หน้า 1 / 9
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
1
ส่วนประกอบของมอเตอร์
MOTOR PARTS

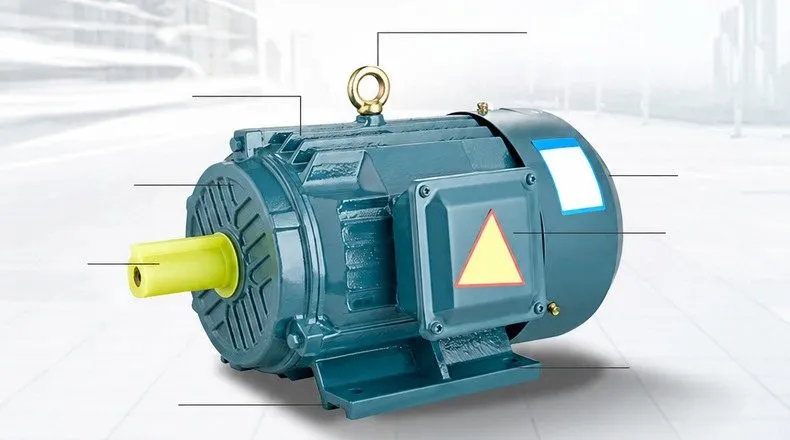

ส่วนประกอบของมอเตอร์ YE312345678
1
ห่วงยก (ชุบสังกะสี)ใช้ยกตัวมอเตอร์อย่างเดียว ขันให้แน่นสุดเกลียวก่อนยกทุกครั้ง
5
ฐานขาตั้งฐานหนา มั่นคง ยึดกับแท่นด้วยสลักผ่านรูยึด (แบบ B3 / B35)
2
เสื้อมอเตอร์เหล็กหล่อเหล็กหล่อเหนียว มีครีบระบายความร้อนรอบตัว ห้ามให้ฝุ่นจับหนา
6
รูยึดรูสำหรับสลักยึดฐาน ระยะรูตามขนาดเฟรมมาตรฐาน IEC
3
ฝาหน้าฝาปิดด้านปลายเพลา (แบบ B5 / B35 เป็นหน้าแปลนสำหรับยึด)
7
ฝาครอบพัดลมระบายความร้อนด้านในมีใบพัดหมุนตามเพลา เป่าลมผ่านครีบ ห้ามปิดกั้นช่องลม
4
เพลาส่งกำลังเพลาความแข็งสูง · ถอดปลอกสีเหลืองที่ปลายเพลาก่อนติดตั้ง
8
กล่องต่อสายขั้วต่อ + แผ่นทองแดงสำหรับต่อสาย · ฝามีป้ายเตือนสีเหลือง

จุดสำคัญภายนอก ภาพประกอบ บางภาพเป็นมอเตอร์ซีรีส์เดียวกันขนาดอื่น

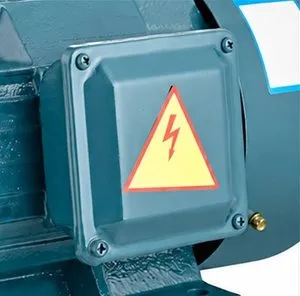

กล่องต่อสาย
กล่องต่อสาย + ป้ายเตือน

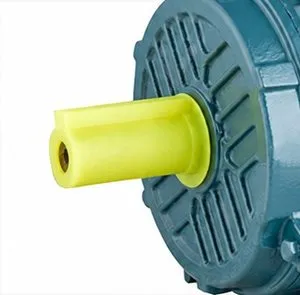

เพลาและปลอกกันกระแทก
เพลา + ปลอกกันกระแทก

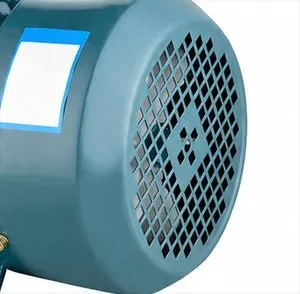

ฝาครอบพัดลม
ฝาครอบพัดลม ช่องลมเข้า

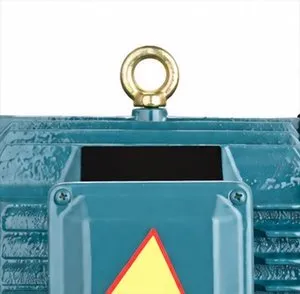

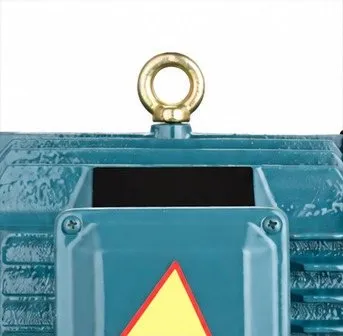

ห่วงยก
ห่วงยก ด้านบนตัวเสื้อ

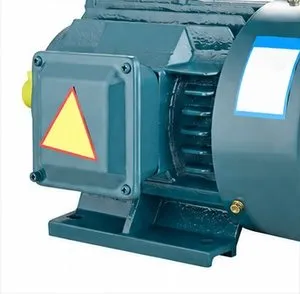

ฐานขาตั้ง
ฐานขาตั้ง หนา มั่นคง

ชิ้นส่วนภายใน ภาพประกอบเพื่อให้รู้จักโครงสร้าง (ผู้ใช้ไม่ต้องถอดประกอบเอง)

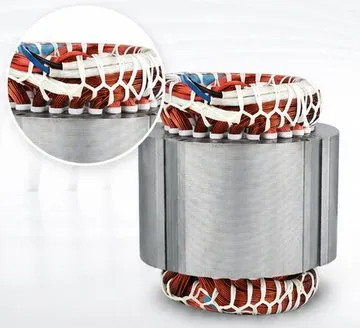

ขดลวดสเตเตอร์ทองแดง
ขดลวดสเตเตอร์ทองแดง 100%

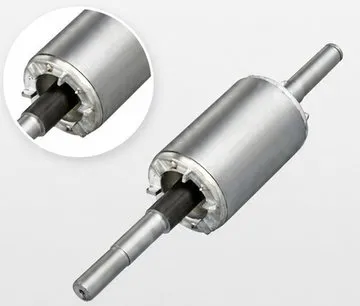

โรเตอร์
โรเตอร์ขึ้นรูปชิ้นเดียว

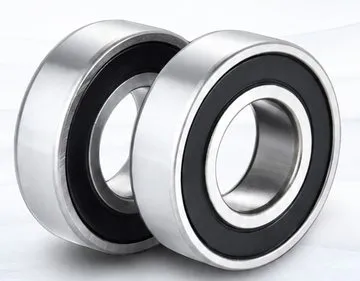

ตลับลูกปืน
ตลับลูกปืนเสียงเงียบ

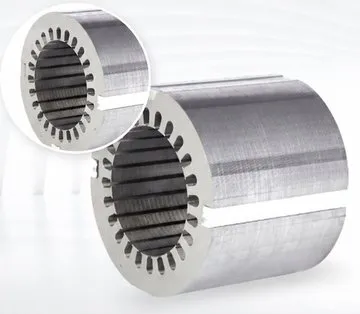

แกนแผ่นเหล็กซิลิคอน
แกนแผ่นเหล็กซิลิคอนรีดเย็น
คู่มือการใช้งาน มอเตอร์ไฟฟ้า 3 เฟส YE3 8 โพล · รหัสสินค้า 34133–34137 หน้า 2 / 9
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
2
แบบติดตั้ง B3 / B5 / B35
MOUNTING TYPES · ระบุแบบที่ต้องการตอนสั่งซื้อ
แบบ B3
B3 · แบบขาตั้งยึดฐานขาตั้งกับพื้นหรือแท่น เพลาแนวนอน — แบบที่ใช้ทั่วไป ต่อคัปปลิ้งหรือพูลเลย์ได้
แบบ B5
B5 · แบบหน้าแปลนไม่มีขาฐาน ยึดด้วยหน้าแปลนด้านหน้าเข้ากับตัวเครื่อง เช่น หัวเกียร์ ปั๊ม เครื่องกวน
แบบ B35
B35 · ขาตั้ง + หน้าแปลนยึดได้ทั้งฐานขาตั้งและหน้าแปลน เหมาะกับงานที่ต้องการความมั่นคงสูง
ตรวจแบบที่ได้รับให้ตรงกับงานก่อนติดตั้ง · ขนาดหน้าแปลนและระยะรู (B5 / B35) ขึ้นกับขนาดเฟรม — สอบถามฝ่ายขายก่อนเตรียมชิ้นงานที่จะยึด · ถ้าจะติดตั้งให้เพลาตั้งดิ่ง ต้องแจ้งตอนสั่งซื้อเพื่อยืนยันว่ามอเตอร์รองรับการติดตั้งแนวตั้ง คำแนะนำทั่วไป
3
การรับสินค้า การยก และการเก็บคำแนะนำทั่วไป
RECEIVING · LIFTING · STORAGE
  1. ตรวจลัง/พาเลทก่อนเซ็นรับ ถ้าลังแตก บุบ หรือเปียก ให้ถ่ายรูปไว้ก่อนแกะ
  2. ตรวจตัวมอเตอร์ เสื้อ ขาฐาน หน้าแปลน ฝาครอบพัดลม และกล่องต่อสาย ต้องไม่แตก ร้าว หรือบุบ
  3. อ่านแผ่นป้าย รุ่น กำลัง (kW) แรงดัน และการต่อสาย ต้องตรงกับที่สั่ง และแบบติดตั้ง (B3/B5/B35) ถูกต้อง
  4. ปลอกพลาสติกสีเหลืองที่ปลายเพลา ใช้กันกระแทกระหว่างขนส่ง ใส่ไว้จนถึงขั้นติดตั้ง แล้วถอดออกก่อนใส่คัปปลิ้ง/พูลเลย์
  5. หมุนเพลาด้วยมือ ต้องหมุนได้ลื่น ไม่ฝืด ไม่มีเสียงขูด
ห่วงยกมอเตอร์
ยกด้วยห่วงยกบนตัวมอเตอร์เท่านั้น
การยกและเคลื่อนย้าย — มอเตอร์ขนาดนี้มีน้ำหนักมาก
  • ขันห่วงยกให้แน่นสุดเกลียวก่อน แล้วยกด้วยรอก เครน หรือรถยกที่รับน้ำหนักได้พอ (น้ำหนักดูจากแผ่นป้ายหรือเอกสารขนส่ง)
  • ห่วงยกใช้ยกตัวมอเตอร์อย่างเดียว ห้ามยกพร้อมเครื่องที่ต่อพ่วงหรือพร้อมแท่น
  • ห้ามยกหรือดึงที่เพลา ฝาครอบพัดลม หรือกล่องต่อสาย · ยกในแนวดิ่ง ห้ามกระชาก ห้ามยืนใต้ของที่ยก
  • วางลงช้า ๆ บนพื้นเรียบ ห้ามกระแทก — แรงกระแทกทำให้ลูกปืนเสียหายได้
การเก็บก่อนติดตั้ง — เก็บในที่แห้ง มีหลังคา ไม่มีฝุ่นหรือไอสารเคมี วางบนพาเลทไม่ให้สัมผัสพื้นเปียก ถ้าเก็บไว้นานให้หมุนเพลาด้วยมือเป็นระยะ และให้ช่างวัดค่าความเป็นฉนวนของขดลวดก่อนเดินเครื่อง (โดยเฉพาะเมื่อเก็บในที่ชื้น)
คู่มือการใช้งาน มอเตอร์ไฟฟ้า 3 เฟส YE3 8 โพล · รหัสสินค้า 34133–34137 หน้า 3 / 9
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
4
การติดตั้งทางกลคำแนะนำทั่วไป
MECHANICAL INSTALLATION
หัวข้อ 3–10 เป็นคำแนะนำทั่วไปสำหรับมอเตอร์เหนี่ยวนำ 3 เฟส ให้ยึดแผ่นป้ายและผังในฝากล่องต่อสายของเครื่องจริงเป็นหลัก และให้ช่างที่มีความรู้เป็นผู้ติดตั้ง · ขนาดตัวเครื่อง เพลา และรูยึด วัดจากของจริงหรือสอบถามฝ่ายขายก่อนเตรียมแท่น

ตำแหน่งติดตั้ง และการระบายอากาศ

  • ติดตั้งในที่แห้ง อากาศถ่ายเทดี ไม่โดนฝนหรือน้ำฉีดตรง ไม่มีน้ำขังรอบฐาน
  • ไม่ใช่มอเตอร์กันระเบิด — ห้ามใช้ในพื้นที่มีไอระเหยไวไฟ ก๊าซ หรือฝุ่นที่ติดไฟได้
  • เว้นที่ว่างด้านหลังฝาครอบพัดลมให้อากาศเข้าได้สะดวก ไม่ชิดผนัง ไม่ใส่ในตู้ปิดทึบ และไม่ให้ลมร้อนจากเครื่องอื่นเป่าเข้า
  • หันกล่องต่อสายไปด้านที่เดินสายไฟสะดวก และเปิดฝาตรวจได้ง่าย

แท่นและการยึด

  • แท่นต้องแข็งแรง เรียบ ได้ระดับ (คอนกรีตหรือโครงเหล็กที่ไม่สั่น) รับน้ำหนักมอเตอร์และแรงบิดตอนสตาร์ตได้
  • ยึดสลักครบทุกรูที่ฐานขาตั้ง (B3/B35) หรือทุกรูหน้าแปลน (B5/B35) ขันแน่นสม่ำเสมอแบบไขว้
  • ถ้าขาฐานไม่แนบแท่นครบทุกขา ให้รองแผ่นชิม — ห้ามขันฝืนให้ขาแนบ เพราะเสื้อมอเตอร์จะบิด ลูกปืนเสียเร็ว

ต่อกับเครื่องที่ขับ

ต่อตรงด้วยคัปปลิ้ง
  • ตั้งศูนย์เพลามอเตอร์กับเพลาเครื่องที่ขับให้ตรงกัน ทั้งแนวเยื้องขนานและแนวเชิงมุม (ตรวจด้วยบรรทัดเหล็ก/ฟีลเลอร์เกจ หรือไดอัลเกจ)
  • เว้นช่องห่างหน้าคัปปลิ้งตามคู่มือของคัปปลิ้ง
  • ตรวจศูนย์ซ้ำหลังขันน็อตฐานแน่นแล้ว
ขับด้วยพูลเลย์–สายพาน
  • เพลามอเตอร์และเพลาเครื่องต้องขนานกัน ร่องพูลเลย์ทั้งสองอยู่แนวเดียวกัน
  • ตั้งความตึงสายพานให้พอดี — ตึงเกินลูกปืนและเพลารับแรงมาก หย่อนเกินสายพานลื่นและร้อน
  • ติดพูลเลย์ให้ชิดตัวมอเตอร์ (ใกล้ไหล่เพลา) มากที่สุด
มอเตอร์เครื่องที่ขับ✓ ศูนย์ตรงมอเตอร์เครื่องที่ขับ✗ เยื้องขนานมอเตอร์เครื่องที่ขับ✗ เยื้องเชิงมุม
การตั้งศูนย์คัปปลิ้ง (มองจากด้านข้าง) — เส้นประสีแดงคือแนวศูนย์เพลา
มอเตอร์เครื่องที่ขับ✓ พูลเลย์ตรงแนวมอเตอร์เครื่องที่ขับ✗ พูลเลย์เยื้องแนวมอเตอร์เครื่องที่ขับ✗ เพลาไม่ขนาน
การตั้งแนวพูลเลย์ (มองจากด้านบน) — ใช้บรรทัดเหล็ก/เส้นเอ็นทาบหน้าพูลเลย์ทั้งสองให้อยู่แนวเดียวกัน
ข้อห้าม
  • ห้ามตอกคัปปลิ้ง/พูลเลย์เข้าเพลาด้วยค้อนแรง ๆ — ใช้เครื่องมือสวม/ดึง หรืออุ่นดุมก่อนสวม ไม่งั้นลูกปืนเสียหาย
  • ห้ามเดินเครื่องโดยไม่มีการ์ดครอบคัปปลิ้งหรือสายพาน
คู่มือการใช้งาน มอเตอร์ไฟฟ้า 3 เฟส YE3 8 โพล · รหัสสินค้า 34133–34137 หน้า 4 / 9
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
5
การต่อไฟ (แบบเดลต้า Δ)คำแนะนำทั่วไป
ELECTRICAL CONNECTION
งานต่อไฟต้องทำโดยช่างไฟฟ้าเท่านั้น · ตัดไฟ ล็อกเบรกเกอร์ และแขวนป้าย "ห้ามสับไฟ" ก่อนเปิดกล่องต่อสายทุกครั้ง
ไฟฟ้าที่ใช้: 3 เฟส 380V 50Hz · ทั้ง 5 รุ่นต่อแบบเดลต้า (Δ) · ห้ามต่อไฟบ้าน 220V · ตรวจแรงดันจริงที่หน้างานก่อนต่อ
W2U2V2U1V1W1L1L2L3PEสายดิน
ผังต่อแบบเดลต้า (Δ) — แผ่นทองแดง 3 แผ่นแนวตั้ง เชื่อม W2–U1 U2–V1 V2–W1 · ไฟเข้า L1→U1 · L2→V1 · L3→W1
แผ่นขั้วต่อสายแบบเดลต้า W2U2V2 U1V1W1
ภาพตัวอย่างแผ่นขั้วต่อแบบเดลต้า (แผ่นทองแดงแนวตั้ง 3 แผ่น)
คำแนะนำทั่วไป — ยึดผังในฝากล่องต่อสายของเครื่องจริงเป็นหลัก ตำแหน่งขั้วและการจัดเรียงอาจต่างจากภาพ

ขั้นตอนต่อสาย คำแนะนำทั่วไป

  1. ตัดไฟ ล็อกเบรกเกอร์ แล้ววัดยืนยันว่าไม่มีไฟก่อนเปิดฝากล่องต่อสาย
  2. ดูผังต่อสายที่ฝากล่อง/แผ่นป้าย ยืนยันว่าเป็นการต่อเดลต้า (Δ) สำหรับไฟ 380V
  3. วางแผ่นทองแดง 3 แผ่นแนวตั้ง เชื่อมขั้วบนกับขั้วล่าง: W2–U1 · U2–V1 · V2–W1 ขันน็อตให้แน่น
  4. ต่อสายไฟเข้า L1→U1 · L2→V1 · L3→W1 ใช้หางปลาขนาดพอดีสาย ขันแน่น ไม่ให้เส้นลวดทองแดงแตกฝอยออกนอกขั้ว
  5. ต่อสายดิน (PE) เข้าขั้วสายดินของมอเตอร์ (ดูสัญลักษณ์ ⏚ ในกล่องต่อสายหรือที่ตัวเสื้อ) ให้ถึงหลักดินจริง
  6. ร้อยสายผ่านรูเข้าสาย ใช้เคเบิลแกลนด์/อุดรูให้แน่น กันน้ำและฝุ่น ตรวจไม่มีเศษสาย/น็อตตกค้าง แล้วปิดฝาให้สนิท
W2U2V2U1V1W1L1L2L3PEสายดิน
Y (สตาร์) — ไม่ใช่การต่อใช้งานของ 5 รุ่นนี้
ผังของผู้ผลิตแสดงว่า แบบ Y (สตาร์) ใช้กับมอเตอร์ 3 kW ลงมา ส่วนมอเตอร์ 3 kW ขึ้นไปใช้แบบ Δ — ทั้ง 5 รุ่นในคู่มือนี้จึงใช้งานแบบ Δ ถ้าต่อเป็น Y ที่ไฟ 380V มอเตอร์จะแรงบิดต่ำ ออกตัวไม่ไหว และร้อน · ขนาดสายไฟ ให้ช่างเลือกตามกระแสบนแผ่นป้ายและระยะเดินสาย
คู่มือการใช้งาน มอเตอร์ไฟฟ้า 3 เฟส YE3 8 โพล · รหัสสินค้า 34133–34137 หน้า 5 / 9
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
6
อุปกรณ์ป้องกัน · การสตาร์ต · ทิศทางหมุนคำแนะนำทั่วไป
PROTECTION · STARTING · ROTATION

อุปกรณ์ป้องกันที่ต้องมี ต่อเรียงจากตู้ไฟไปมอเตอร์

1เบรกเกอร์ 3 เฟสตัดวงจรเมื่อลัดวงจร ขนาดตามกระแสบนแผ่นป้ายและวิธีสตาร์ต
2แมกเนติกคอนแทคเตอร์สั่งเดิน/หยุดมอเตอร์ พิกัดต้องรองรับกระแสมอเตอร์
3โอเวอร์โหลดรีเลย์ตั้งค่าตามกระแสพิกัดบนแผ่นป้าย ตัดเมื่อกินกระแสเกิน
4มอเตอร์ + สายดินต่อสายดินถึงหลักดินจริง
  • แนะนำให้มีอุปกรณ์ป้องกันไฟขาดเฟส/ไฟตก — ไฟขาดเฟสเป็นสาเหตุหลักที่ทำให้ขดลวดไหม้
  • ติดปุ่มหยุดฉุกเฉินไว้ใกล้เครื่องในตำแหน่งที่กดได้ทันที

วิธีสตาร์ต มอเตอร์ 7.5–22 kW ควรใช้ชุดสตาร์ตลดกระแสกระชาก

วิธีสตาร์ตลักษณะเหมาะกับข้อควรรู้
สตาร์ตตรง (DOL)จ่ายไฟเต็มทันที กระแสกระชากตอนออกตัวสูงมากระบบไฟใหญ่พอไฟอาจตก อุปกรณ์อื่นสะดุด — ปรึกษาช่าง/การไฟฟ้าก่อนใช้
สตาร์-เดลต้า (Y-Δ)ออกตัวเป็น Y แล้วสลับเป็น Δ อัตโนมัติ ลดกระแสกระชากงานที่ออกตัวโหลดเบา เช่น พัดลม ปั๊มถอดแผ่นทองแดงในกล่องต่อสายออก แล้วต่อสาย 6 เส้น (U1 V1 W1 / U2 V2 W2) เข้าชุดสตาร์ตตามผังของชุดสตาร์ต
ซอฟต์สตาร์ทค่อย ๆ เพิ่มแรงดัน ออกตัวนุ่ม ลดแรงกระชากทางกลปั๊ม พัดลม สายพานต่อสายและตั้งค่าตามคู่มือซอฟต์สตาร์ทและแผ่นป้ายมอเตอร์
อินเวอร์เตอร์ (VFD)ออกตัวนุ่ม และปรับรอบได้งานที่ต้องปรับรอบ เช่น เครื่องผสม สายพานตั้งค่ามอเตอร์ตามแผ่นป้าย · เดินรอบต่ำนาน ๆ พัดลมที่ติดเพลาหมุนช้า ระบายความร้อนได้น้อยลง — ปรึกษาช่าง

ตรวจทิศทางการหมุน ทำก่อนต่อโหลดทุกครั้ง

  1. ปลดคัปปลิ้ง/สายพานออกก่อน ให้มอเตอร์หมุนตัวเปล่า
  2. กดเดินสั้น ๆ แล้วหยุด สังเกตทิศการหมุนของเพลา เทียบกับทิศที่เครื่องต้องการ
  3. ถ้าหมุนกลับทิศ ตัดไฟ ล็อกเบรกเกอร์ แล้วสลับสายไฟเข้า 2 เส้นใดก็ได้ (เช่น L1 กับ L2) — ไม่ต้องย้ายแผ่นทองแดง
  4. ตรวจทิศอีกครั้ง เมื่อถูกต้องแล้วจึงต่อโหลด
ต่อแบบเดิม — หมุนทิศหนึ่งL1U1L2V1L3W1สลับ L1 กับ L2 — กลับทิศL2U1L1V1L3W1
สลับสายไฟเข้า 2 เส้นใดก็ได้ ทิศการหมุนจะกลับ (ตัดไฟก่อนสลับทุกครั้ง)
เครื่องบางชนิด (เช่น ปั๊มบางแบบ เกียร์ทางเดียว คอมเพรสเซอร์) อาจเสียหายได้แม้หมุนกลับทิศช่วงสั้น ๆ — ตรวจทิศขณะปลดโหลดเสมอ
คู่มือการใช้งาน มอเตอร์ไฟฟ้า 3 เฟส YE3 8 โพล · รหัสสินค้า 34133–34137 หน้า 6 / 9
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
7
ก่อนเดินเครื่องครั้งแรกคำแนะนำทั่วไป
BEFORE FIRST START

รายการตรวจ (ติ๊กให้ครบก่อนจ่ายไฟ)

  • แผ่นป้าย 380V 50Hz ต่อ Δ ตรงกับไฟหน้างาน
  • ไฟเข้าครบ 3 เฟส แรงดันปกติ
  • แผ่นทองแดง 3 แผ่นครบ ขันแน่น ไม่มีเศษในกล่อง
  • ต่อสายดินแล้ว
  • เบรกเกอร์ แมกเนติก โอเวอร์โหลด ขนาดถูกต้อง
  • ตั้งค่าโอเวอร์โหลดตามกระแสบนแผ่นป้ายแล้ว
  • มอเตอร์เก็บนาน/ชื้น — ช่างวัดค่าฉนวนแล้ว
  • ถอดปลอกเหลืองแล้ว หมุนเพลาด้วยมือลื่น
  • น็อตฐาน/หน้าแปลนแน่น ศูนย์เพลาตรง
  • สายพานตึงพอดี (ถ้าใช้สายพาน)
  • ฝาครอบพัดลม ฝากล่องต่อสาย การ์ดครอบ ติดครบ
  • ไม่มีเครื่องมือ/ผ้า/เศษวัสดุใกล้เพลาและช่องลม
  • ช่องลมเข้าฝาครอบพัดลมไม่ถูกบัง
  • แจ้งคนรอบข้าง ไม่มีใครอยู่ใกล้ชิ้นส่วนหมุน

การเดินเครื่องครั้งแรก

  1. เดินตัวเปล่า (ปลดโหลด) และตรวจทิศทางการหมุน (หน้า 6)
  2. ฟังเสียงและดูการสั่น ต้องหมุนนิ่ง ไม่มีเสียงขูด เสียงหอน หรือสั่นผิดปกติ
  3. วัดกระแสทั้ง 3 เฟสด้วยแคลมป์มิเตอร์ ค่าควรใกล้เคียงกัน
  4. ต่อโหลดแล้วเดินงานจริง วัดกระแสอีกครั้ง ต้องไม่เกินกระแสพิกัดบนแผ่นป้าย
  5. ช่วงแรกของการใช้งาน ตรวจความร้อนที่เสื้อและบริเวณลูกปืน และขันน็อตฐานซ้ำ
ผิวเสื้อมอเตอร์ขณะทำงานร้อนได้ตามปกติ อย่าจับด้วยมือเปล่านาน ๆ · ถ้าร้อนจนผิดสังเกต มีกลิ่นไหม้ หรือควัน ให้หยุดเครื่องทันทีแล้วดูหน้า 8
8
การบำรุงรักษาประจำคำแนะนำทั่วไป
ROUTINE MAINTENANCE · ปรับความถี่ตามสภาพงาน (ฝุ่นมาก/ใช้งานหนัก ให้ถี่ขึ้น)
ความถี่รายการ
ทุกวันฟังเสียง สังเกตการสั่น ความร้อน กลิ่นไหม้ ขณะเดินเครื่อง · ช่องลมไม่ถูกบัง
ทุกสัปดาห์ทำความสะอาดฝุ่นที่ครีบระบายความร้อนและฝาครอบพัดลม (ใช้แปรง/ลมเป่า ห้ามฉีดน้ำ) · ดูคราบน้ำมันหรือน้ำรอบเครื่อง
ทุกเดือนขันน็อตฐาน/หน้าแปลน · ตรวจยางคัปปลิ้งและความตึงสายพาน · วัดกระแสเทียบกับแผ่นป้าย
เป็นระยะ
  • ตัดไฟแล้วตรวจขั้วสายในกล่องต่อสาย: ขั้วหลวม รอยไหม้ ฉนวนสายแตก
  • ให้ช่างวัดค่าความเป็นฉนวนของขดลวด
  • ลูกปืน: ถ้ามีจุดอัดจาระบี ให้อัดตามชนิดและปริมาณที่ระบุบนแผ่นป้าย · ถ้าเป็นลูกปืนแบบปิด ให้เปลี่ยนเมื่อมีเสียงดังหรือร้อนผิดปกติ
หยุดใช้งานนานเก็บแห้ง คลุมกันฝุ่น หมุนเพลาด้วยมือเป็นระยะ · ก่อนกลับมาใช้ให้ช่างวัดค่าฉนวน
คู่มือการใช้งาน มอเตอร์ไฟฟ้า 3 เฟส YE3 8 โพล · รหัสสินค้า 34133–34137 หน้า 7 / 9
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
9
อาการผิดปกติ สาเหตุ และวิธีแก้คำแนะนำทั่วไป
TROUBLESHOOTING
ตัดไฟและล็อกเบรกเกอร์ก่อนตรวจทุกครั้ง · งานที่ต้องเปิดกล่องต่อสาย วัดไฟ หรือวัดฉนวน ให้ช่างไฟฟ้าเป็นผู้ทำ · ถ้าแก้ตามตารางแล้วยังไม่หาย ให้ติดต่อฝ่ายบริการ (หน้า 9)
อาการสาเหตุที่พบบ่อยวิธีแก้
ไม่หมุน / มีแต่เสียงฮัม
  • ไฟเข้าไม่ครบ 3 เฟส (ฟิวส์ขาด เบรกเกอร์บางเฟสไม่ต่อ สายหลวม)
  • โอเวอร์โหลดตัดค้าง
  • โหลดติดขัดหรือหนักเกิน
  • ต่อสายผิดผัง
  • ตัดไฟทันที อย่าปล่อยให้ฮัมนาน ขดลวดไหม้ได้
  • วัดไฟให้ครบ 3 เฟส ขันขั้วสาย รีเซ็ตโอเวอร์โหลด
  • ปลดโหลด ลองเดินตัวเปล่า
  • ตรวจการต่อสายตามผังในฝากล่อง
ออกตัวช้า / หมุนไม่เต็มรอบ
  • แรงดันไฟตก (สายไฟเล็กหรือยาวเกิน)
  • ต่อเป็น Y แทน Δ
  • โหลดเกินกำลังมอเตอร์
  • ชุดสตาร์ต/อินเวอร์เตอร์ตั้งค่าไม่ถูก
  • วัดแรงดันขณะสตาร์ต ปรับขนาดสายไฟ
  • ต่อใหม่เป็น Δ ตามผัง
  • ลดโหลด / ตรวจว่าเลือกขนาดมอเตอร์ถูก
  • ตั้งค่าชุดสตาร์ตตามแผ่นป้าย
ร้อนจัด / มีกลิ่นไหม้
  • โหลดเกิน
  • ฝุ่นอุดครีบหรือฝาครอบพัดลม ช่องลมถูกบัง
  • ไฟไม่สมดุลหรือขาดเฟส
  • สตาร์ต-หยุดถี่เกินไป
  • ห้องร้อน อากาศไม่ถ่ายเท · เดินรอบต่ำนานด้วยอินเวอร์เตอร์
  • หยุดเครื่อง วัดกระแส 3 เฟสเทียบแผ่นป้าย
  • ทำความสะอาดครีบและฝาครอบพัดลม
  • ตรวจไฟ ติดอุปกรณ์ป้องกันไฟขาดเฟส
  • ลดความถี่การสตาร์ต · เพิ่มการระบายอากาศ
  • ปรึกษาช่างเรื่องพัดลมระบายเพิ่มเมื่อใช้อินเวอร์เตอร์
เสียงดัง / สั่นผิดปกติ
  • น็อตฐานหลวม แท่นไม่แข็งแรง
  • ศูนย์เพลาไม่ตรง สายพานตึงเกิน
  • ลูกปืนสึกหรอหรือขาดจาระบี
  • คัปปลิ้ง/พูลเลย์หลวมหรือไม่สมดุล
  • ใบพัดระบายความร้อนหลวมหรือครูดฝาครอบ
  • ขันน็อตฐาน เสริมแท่น
  • ตั้งศูนย์ใหม่ ปรับความตึงสายพาน
  • อัดจาระบี (ถ้ามีจุดอัด) หรือเปลี่ยนลูกปืน
  • ตรวจและขันคัปปลิ้ง/พูลเลย์
  • ตรวจใบพัดและฝาครอบพัดลม
เบรกเกอร์ตัด / โอเวอร์โหลดทริป
  • กระแสกระชากตอนสตาร์ตสูง (สตาร์ตตรง)
  • ขนาดเบรกเกอร์หรือค่าตั้งโอเวอร์โหลดไม่เหมาะ
  • โหลดเกินหรือติดขัด
  • ฉนวนขดลวดเสื่อม รั่วลงดิน (มักเกิดเมื่อชื้น)
  • ขั้วต่อหลวมหรือลัดวงจรในกล่องต่อสาย
  • ใช้ชุดสตาร์ตลดกระแส (หน้า 6)
  • ตรวจขนาดอุปกรณ์และค่าตั้งเทียบแผ่นป้าย
  • ลดโหลด แก้จุดติดขัด
  • ห้ามสับเบรกเกอร์ซ้ำหลายครั้ง ให้ช่างวัดฉนวนและตรวจขั้วก่อน
หมุนกลับทิศลำดับเฟสไฟเข้าสลับกันตัดไฟ แล้วสลับสายไฟเข้า 2 เส้นใดก็ได้ (หน้า 6)
ไฟรั่ว / ไฟดูดเมื่อจับตัวเครื่องไม่ได้ต่อสายดินหรือสายดินหลุด · ฉนวนขดลวดหรือสายไฟเสื่อมหยุดใช้ทันที ตัดไฟ ให้ช่างตรวจ ห้ามใช้จนกว่าจะแก้เสร็จ
คู่มือการใช้งาน มอเตอร์ไฟฟ้า 3 เฟส YE3 8 โพล · รหัสสินค้า 34133–34137 หน้า 8 / 9
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
10
ข้อควรระวังด้านความปลอดภัยคำแนะนำทั่วไป
SAFETY
  • ติดตั้ง ต่อไฟ และซ่อม โดยช่างไฟฟ้าที่มีความรู้เท่านั้น
  • ก่อนตรวจ ทำความสะอาด หรือซ่อม: ตัดไฟ ล็อกเบรกเกอร์ แขวนป้าย และรอให้เพลาหยุดหมุนสนิท
  • ต่อสายดินที่ตัวมอเตอร์ทุกครั้ง ห้ามใช้งานโดยไม่มีสายดิน
  • ห้ามเดินเครื่องโดยไม่มีฝาครอบพัดลม ฝากล่องต่อสาย หรือการ์ดครอบคัปปลิ้ง/สายพาน
  • ห้ามสวมเสื้อผ้าหลวม ถุงมือ หรือปล่อยผมยาวใกล้เพลาและสายพานที่กำลังหมุน
  • ผิวเสื้อมอเตอร์ร้อนขณะทำงานและหลังหยุดใหม่ ๆ ระวังลวก
  • ไม่ใช่มอเตอร์กันระเบิด ห้ามใช้ในพื้นที่มีไอระเหย ก๊าซ หรือฝุ่นที่ติดไฟได้ · ห้ามฉีดน้ำล้างตัวมอเตอร์
  • มอเตอร์มีน้ำหนักมาก ใช้อุปกรณ์ยกที่เหมาะสม ห้ามยืนใต้ของที่ยก

ข้อมูลที่ต้องยืนยันจากแผ่นป้ายเครื่องจริง คู่มือนี้ไม่ระบุตัวเลขเหล่านี้ — จดค่าจริงไว้ในช่องว่าง

รายการใช้ทำอะไรค่าจากแผ่นป้าย (จดเอง)
กระแสพิกัด (A)เลือกขนาดสายไฟ เบรกเกอร์ และตั้งค่าโอเวอร์โหลดดูแผ่นป้ายบนตัวมอเตอร์
แรงดัน / การต่อสายยืนยันไฟ 380V และการต่อ Δดูแผ่นป้ายบนตัวมอเตอร์
ความเร็วรอบจริงคำนวณขนาดพูลเลย์ / อัตราทด (ประมาณ 705 รอบ/นาที)ดูแผ่นป้ายบนตัวมอเตอร์
ระดับการป้องกัน (IP)พิจารณาสถานที่ติดตั้ง ฝุ่น และน้ำดูแผ่นป้ายบนตัวมอเตอร์
ชั้นฉนวนอุณหภูมิที่ขดลวดทนได้ดูแผ่นป้ายบนตัวมอเตอร์
ประสิทธิภาพ / ตัวประกอบกำลังประเมินการใช้ไฟดูแผ่นป้ายบนตัวมอเตอร์
น้ำหนักเลือกอุปกรณ์ยก และออกแบบแท่นดูแผ่นป้ายบนตัวมอเตอร์ / เอกสารขนส่ง
ขนาดตัวเครื่อง เพลา รูยึด/หน้าแปลนเตรียมแท่น เลือกคัปปลิ้ง/พูลเลย์วัดจากของจริง หรือสอบถามฝ่ายขาย

ถ่ายรูปแผ่นป้ายเก็บไว้ตั้งแต่วันติดตั้ง — ใช้ประกอบการสั่งอะไหล่และแจ้งอาการ

☎
หากเครื่องผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ — แจ้งรหัสสินค้า (34133–34137) รุ่น และอาการที่พบ แนบรูปแผ่นป้ายหรือคลิปเสียงขณะเดินเครื่องได้
LINE @PYCM · โทร 02-114-7416 กด 2

— จบคู่มือ —

คู่มือการติดตั้งและใช้งาน มอเตอร์ไฟฟ้า 3 เฟส YE3 8 โพล 7.5–22 kW — ภาพประกอบ 32

สนใจสินค้านี้ หรือมีคำถามเรื่องการใช้งาน?

ทีมงานปัญญาเคมีภัณฑ์ยินดีให้คำแนะนำ สอบถามรุ่น ขนาด อะไหล่ และวิธีใช้งานได้ทุกวัน

💬 ทัก LINE @PYCM📞 02-114-7416

คู่มือการใช้งานอื่น ๆ

📘 ดูคู่มือการใช้งานทั้งหมด →
