อุปกรณ์สำหรับตัดบับเบิ้ลกันกระแทกและกระดาษคราฟท์จากม้วน ดึงวัสดุผ่านใต้รางตัด ปูบนโต๊ะตามความยาวที่ต้องการ แล้วเลื่อนหัวตัดไปตามรางเพียงครั้งเดียว ได้แผ่นที่ขอบตรงตลอดหน้ากว้าง ไม่ต้องขีดเส้นหรือใช้กรรไกร ช่วยให้แพ็คของได้เร็วและลดเศษวัสดุ
- 1หัวตัดวิ่งบนรางสไลด์โลหะมีด้ามจับและล้อประคองหัวตัด เลื่อนลื่น ได้แนวตัดตรง
- 2ใบมีดกลม เปลี่ยนได้ใบมีดสำรองรหัส 34129 (กล่อง 2 ใบ)
- 33 ขนาดช่วงตัด 500 / 910 / 1,200 มม. เลือกตามหน้ากว้างของม้วนที่ใช้
- 4รุ่น M500 มีขาแขวนม้วนวางที่ขอบโต๊ะ ใส่ม้วนได้ทันที · รุ่น M900 / M1200 เป็นตัวรางอย่างเดียว
- 5ปีกปลายรางเจาะรูสำหรับยึดเครื่องกับโต๊ะแพ็คของให้มั่นคง
รุ่นที่มีให้เลือก ขนาดตามแบบสินค้า หน่วย มม.
| รหัส | รุ่น | ช่วงตัด / หน้ากว้าง | ขนาดรวม | ขาแขวนม้วน | ขนาดหีบห่อ |
|---|---|---|---|---|---|
| 34126 | BFC-M500 | 500 | กว้าง 756 × ลึก 481.5 (รวมขาแขวนม้วน) | มี · ม้วน Ø ถึง 600 | 76 × 18 × 6 ซม. · ~8.5 กก. |
| 34127 | BFC-M900 | 910 | ยาว 1,176 × ลึก 150 × สูง 155 | ไม่มี | 120 × 18 × 6 ซม. · ~10 กก. |
| 34128 | BFC-M1200 | 1,200 | ยาว 1,476 × ลึก 150 × สูง 155 | ไม่มี | 150 × 18 × 6 ซม. · ~12 กก. |
| 34129 | BFC-BLADE | ใบมีดกลมสำรอง 1 กล่อง 2 ใบ ใช้กับหัวตัดของทั้ง 3 รุ่น | 8 × 5 × 4 ซม. · ~0.2 กก. | ||
เลือกรุ่นที่ช่วงตัดกว้างกว่าหน้ากว้างของม้วนวัสดุ เช่น ม้วนบับเบิ้ลกว้าง 1 เมตร ใช้รุ่น BFC-M1200 · ภาพสินค้าอาจต่างจากของจริงเล็กน้อย
สารบัญ Contents
- 1ส่วนประกอบ และอุปกรณ์ในชุด2
- 2ความปลอดภัย3
- 3การติดตั้ง3
- 4วิธีใช้งาน4
- 5การดูแลรักษา · เปลี่ยนใบมีด5
- 6แก้ปัญหาเบื้องต้น5
- 7ข้อมูลจำเพาะ · แบบขนาด6
- ☎ติดต่อฝ่ายบริการ6
เหมาะสำหรับ Applications
ร้านค้าออนไลน์คลังสินค้า / ศูนย์กระจายสินค้าจุดแพ็คและส่งพัสดุแผนกบรรจุ / จัดส่งห่อสินค้าแตกง่ายติดตั้งคู่กับโต๊ะแพ็คของ
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
1
ส่วนประกอบ และอุปกรณ์ในชุด
PARTS & PACKAGE CONTENTS

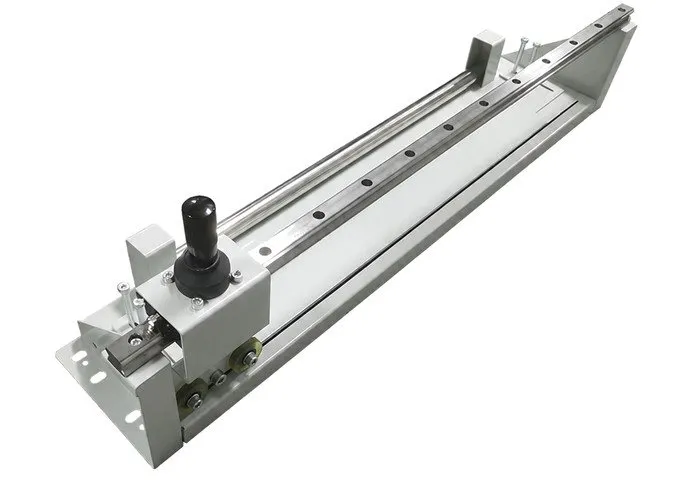

123456| 1 | ด้ามจับ จับเลื่อนหัวตัดไปตามราง |
| 2 | หัวตัด มีใบมีดกลมอยู่ด้านใน (เปลี่ยนได้) |
| 3 | ล้อประคองหัวตัด 2 ล้อ ช่วยให้หัวตัดเลื่อนลื่นและได้แนวตัดตรง |
| 4 | รางสไลด์โลหะ (linear guide) รางที่หัวตัดวิ่ง ตลอดความยาวเครื่อง |
| 5 | แผ่นฐาน + ร่องแนวตัด วัสดุลอดผ่านใต้ราง แนวตัดอยู่ตามร่องนี้ |
| 6 | ปีกปลายรางเจาะรู สำหรับยึดเครื่องกับโต๊ะ |
ภาพตัวอย่างรางตัด — ทั้ง 3 รุ่นใช้หัวตัดและรางแบบเดียวกัน ต่างกันที่ความยาว · รุ่น BFC-M500 มีขาแขวนม้วนต่อจากปลายรางทั้งสองข้าง

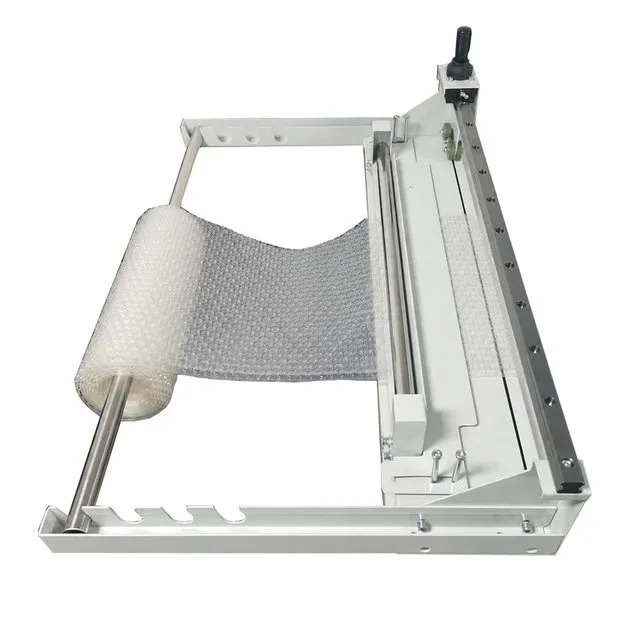

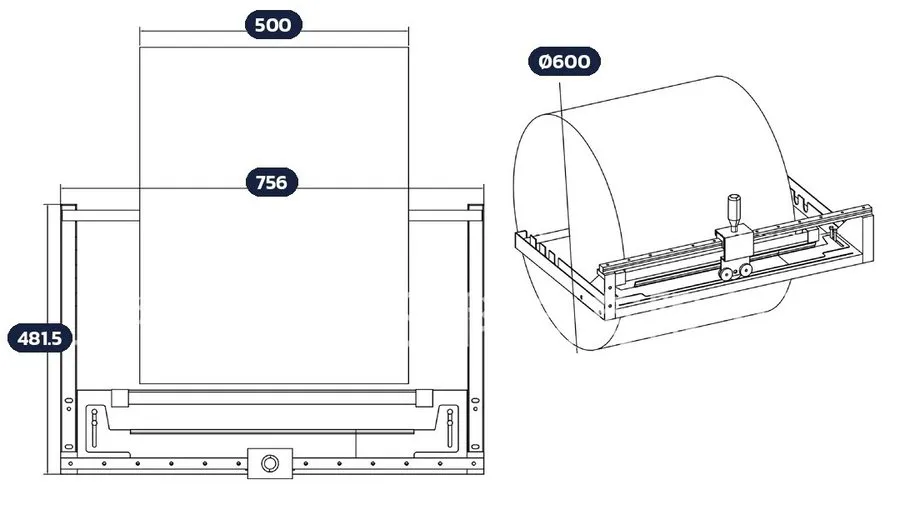

ขาแขวนม้วน เฉพาะรุ่น BFC-M500 (34126)
- โครงยื่นจากปลายรางทั้งสองข้าง มีร่องรับแกนหลายตำแหน่ง เลือกร่องให้ม้วนหมุนได้คล่องไม่เสียดสีกับโครง
- สอดแกนโลหะเข้ากลางแกนกระดาษของม้วน แล้ววางปลายแกนลงในร่องทั้งสองข้าง
- ตามแบบรองรับม้วนกว้างไม่เกิน 500 มม. และเส้นผ่านศูนย์กลางไม่เกิน 600 มม.
อุปกรณ์ในชุด In the box
| รหัส | รายการ | จำนวน |
|---|---|---|
| 34126 | รางตัดพร้อมหัวตัดและใบมีด · ขาแขวนม้วนพร้อมแกนสอดม้วน (ตามภาพ) | 1 ชุด |
| 34127 | รางตัดพร้อมหัวตัดและใบมีด ยาว 1,176 มม. | 1 ชุด |
| 34128 | รางตัดพร้อมหัวตัดและใบมีด ยาว 1,476 มม. | 1 ชุด |
| 34129 | ใบมีดกลมสำรอง | 1 กล่อง (2 ใบ) |
ม้วนบับเบิ้ล/กระดาษคราฟท์ที่เห็นในภาพไม่รวมในชุด · น็อตสำหรับยึดกับโต๊ะและจำนวนใบมีดที่ติดมากับเครื่อง ให้ตรวจกับใบส่งของ
เมื่อแกะกล่อง ตรวจว่ารางไม่คด หัวตัดเลื่อนได้ตลอดราง และไม่มีชิ้นส่วนแตกหัก หากพบความผิดปกติอย่าเพิ่งใช้งาน ให้ถ่ายรูปแล้วติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
2
ความปลอดภัย — อ่านก่อนใช้งาน
SAFETY INSTRUCTIONS
ใบมีดคม
- เลื่อนหัวตัดด้วยด้ามจับเท่านั้น ห้ามวางนิ้วหรือมือในแนวรางและใต้หัวตัด · เก็บให้พ้นมือเด็ก
- เปลี่ยนใบมีดอย่างระมัดระวัง สวมถุงมือ และห่อใบมีดเก่าให้มิดชิดก่อนทิ้ง
การวางและยึดเครื่อง
- วางบนโต๊ะที่แข็งแรงและเรียบ ยึดเครื่องกับโต๊ะผ่านรูที่ปีกปลายราง — เครื่องที่ไม่ยึดอาจเลื่อนขณะดึงวัสดุ
- รุ่น BFC-M500: ม้วนห้อยพ้นขอบโต๊ะ ระวังเครื่องพลิก · ไม่ใส่ม้วนใหญ่หรือหนักเกินขนาด
วัสดุที่ตัด
- ใช้กับบับเบิ้ลกันกระแทก กระดาษคราฟท์ และวัสดุห่อพัสดุแบบม้วน · ไม่ใช้ตัดโลหะ ไม้ แผ่นพลาสติกแข็ง หรือวัสดุที่หนาเกินไป
3
การติดตั้ง คำแนะนำทั่วไป
INSTALLATION · ตำแหน่งยึดจริงให้ดูตามชิ้นส่วนที่ได้รับ
รุ่น BFC-M500 (มีขาแขวนม้วน)

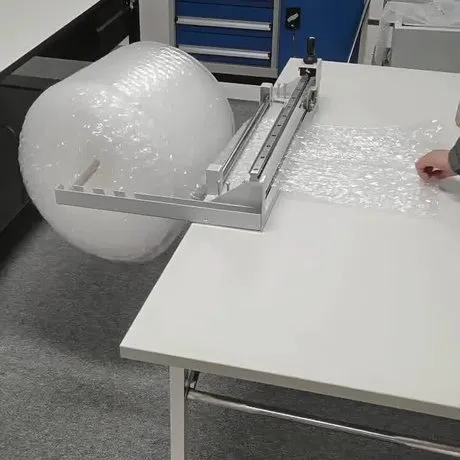

- วางเครื่องที่ขอบโต๊ะ ให้รางอยู่บนโต๊ะ และขาแขวนม้วนยื่นพ้นขอบโต๊ะ
- ยึดปีกปลายรางกับโต๊ะให้มั่นคง (ถ้าโต๊ะยึดได้)
- สอดแกนเข้ากลางม้วน แล้ววางปลายแกนในร่องของขาแขวนม้วนทั้งสองข้าง
- ลองหมุนม้วนว่าคล่อง ไม่เสียดสีกับโครง

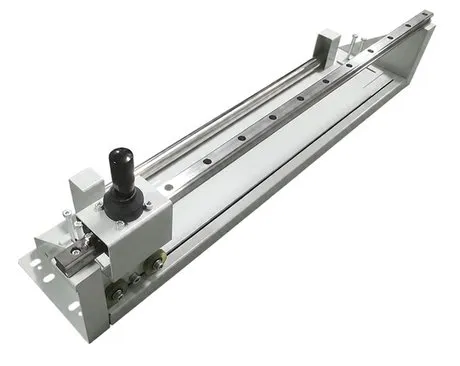

รุ่น BFC-M900 / BFC-M1200 (ตัวราง)
- เลือกตำแหน่งบนโต๊ะแพ็คที่ยาวพอ ให้วัสดุจากแกน/ขาตั้งม้วนที่มีอยู่ ดึงผ่านใต้รางได้ตรง
- วางรางให้ขนานกับขอบโต๊ะ แล้วยึดปีกปลายรางทั้งสองข้างให้แน่น
- ตรวจว่ารางไม่บิด ไม่โก่ง และหัวตัดเลื่อนลื่นตลอดราง
ขั้นตอนนี้เป็นคำแนะนำทั่วไป ตำแหน่งยึดจริงให้ดูตามชิ้นส่วนที่ได้รับ หากไม่แน่ใจตำแหน่งยึดหรือชิ้นส่วนต่างไปจากภาพ ให้ติดต่อฝ่ายบริการก่อนใช้งาน
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
4
วิธีใช้งาน
HOW TO USE

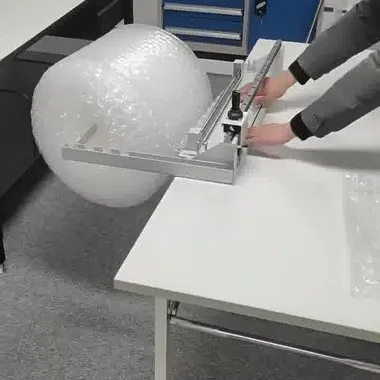

1สอดวัสดุปลายม้วนลอดใต้รางตัด

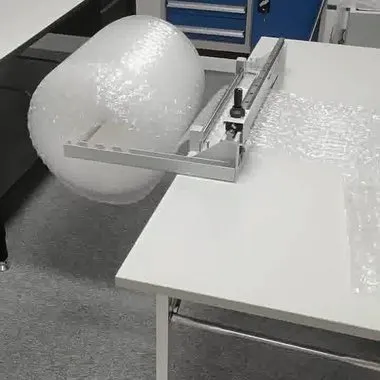

2ดึงวัสดุปูบนโต๊ะตามความยาว

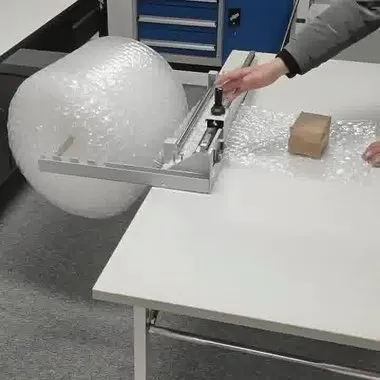

3ตัดเลื่อนหัวตัดตามราง
4ห่อวางสินค้า พับห่อ ติดเทป
1. สอดปลายวัสดุ
- ใส่ม้วนบนขาแขวนม้วน (รุ่น M500) หรือแกน/ขาตั้งม้วนที่ใช้อยู่ (รุ่น M900 / M1200) ให้ม้วนหมุนคล่อง
- ดึงปลายวัสดุลอดผ่านใต้รางตัดออกมาทางด้านโต๊ะ ให้วัสดุเรียบ ไม่พับหรือย่นที่แนวราง
2. ดึงวัสดุ และตัด
- ดึงวัสดุปูบนโต๊ะตามความยาวที่ต้องการ (วางสินค้าลงไปกะความยาวได้เลย)
- มือหนึ่งกดวัสดุให้ตึงและเรียบห่างจากแนวราง อีกมือจับด้ามจับเลื่อนหัวตัดจากปลายรางด้านหนึ่งไปอีกด้านด้วยแรงสม่ำเสมอ
- หลังตัดเสร็จ เลื่อนหัวตัดกลับไปพักที่ปลายราง
3. ห่อพัสดุ
- วางสินค้าบนแผ่นที่ตัด พับห่อให้มิด แล้วติดเทป · ของแตกง่ายห่อ 2 ชั้นขึ้นไป
วัสดุที่ใช้ได้ บับเบิ้ลกันกระแทก · กระดาษคราฟท์ · วัสดุห่อพัสดุแบบม้วน — วัสดุชนิดอื่นหรือหนาเป็นพิเศษ ให้ทดลองตัดก่อน และเลือกม้วนที่หน้ากว้างไม่เกินช่วงตัดของรุ่น

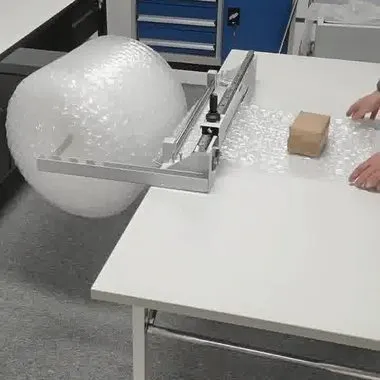

ภาพจากคลิปสาธิต รุ่น BFC-M500 · รุ่น M900 / M1200 ใช้วิธีเดียวกัน
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
5
การดูแลรักษา · เปลี่ยนใบมีด
CARE & BLADE REPLACEMENT
ทุกวัน / หลังใช้งาน
- ปัดเศษบับเบิ้ล กระดาษ และฝุ่น ออกจากรางสไลด์ ร่องแนวตัด และล้อหัวตัด
- เลื่อนหัวตัดไปพักที่ปลายราง
- ใช้และเก็บในที่ร่ม แห้ง ไม่ให้โดนน้ำ
เป็นระยะ
- รางสไลด์เริ่มฝืด: เช็ดให้สะอาด หยอดน้ำมันหล่อลื่นบาง ๆ แล้วเช็ดส่วนเกินออก
- ตรวจขันน็อตยึดเครื่อง ด้ามจับ และหัวตัด
- ตัดไม่ขาดหรือขอบวัสดุยุ่ย ให้เปลี่ยนใบมีด

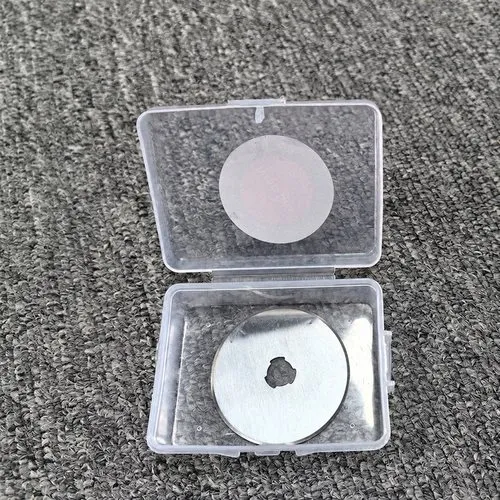

เปลี่ยนใบมีด คำแนะนำทั่วไป ใบมีดสำรองรหัส 34129
- สวมถุงมือ เลื่อนหัวตัดไปที่ปลายราง
- คลายน็อตยึดใบมีดที่หัวตัด แล้วถอดใบมีดเก่าออกอย่างระมัดระวัง
- ใส่ใบมีดใหม่ให้รูกลางตรงกับแกน ขันน็อตยึดให้แน่น
- ลองเลื่อนหัวตัดตลอดราง และทดลองตัดวัสดุก่อนใช้งานจริง
ตำแหน่งน็อตอาจต่างกันตามล็อต หากถอดไม่ได้หรือไม่แน่ใจ ให้ติดต่อฝ่ายบริการ
6
แก้ปัญหาเบื้องต้น คำแนะนำทั่วไป
TROUBLESHOOTING
| อาการ | สาเหตุที่เป็นไปได้ | วิธีแก้ |
|---|---|---|
| ตัดไม่ขาด / ขอบตัดไม่เรียบ | ใบมีดทื่อ · วัสดุไม่ตึงหรือย่น · เลื่อนหัวตัดแรงไม่สม่ำเสมอ | เปลี่ยนใบมีด · กดวัสดุให้ตึงและเรียบ · เลื่อนหัวตัดด้วยแรงสม่ำเสมอจนสุดราง |
| หัวตัดเลื่อนฝืด | เศษวัสดุหรือฝุ่นในราง · น็อตยึดหลวม | ทำความสะอาดรางและล้อ · หยอดน้ำมันบาง ๆ · ขันน็อต |
| แนวตัดเบี้ยว | รางยึดไม่ขนานกับขอบโต๊ะ · วัสดุดึงเฉียง | ยึดรางใหม่ให้ขนาน · ดึงวัสดุตรงตั้งฉากกับราง |
| เครื่องเลื่อน / พลิก | ไม่ได้ยึดกับโต๊ะ · ม้วนใหญ่หรือหนักเกินไป (M500) | ยึดปีกปลายรางกับโต๊ะ · ใช้ม้วนตามขนาดที่กำหนด |
| ม้วนหมุนไม่คล่อง | แกนวางไม่เข้าร่อง · ม้วนเสียดสีกับโครง | วางแกนใหม่ให้เข้าร่องทั้งสองข้าง · เลือกร่องที่ม้วนไม่เสียดสี |
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
7

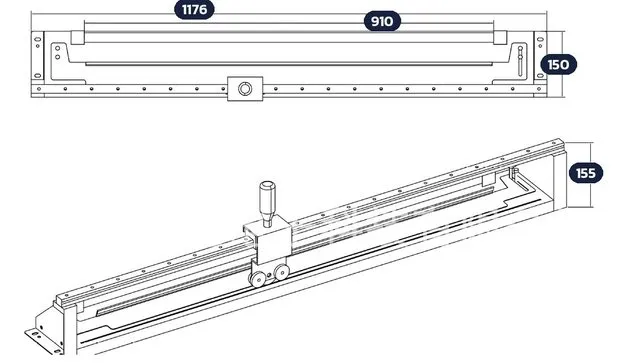

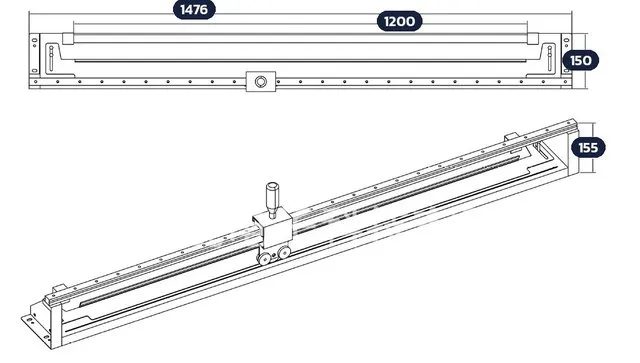

ข้อมูลจำเพาะ · แบบขนาด
SPECIFICATIONS
| รหัสสินค้า / รุ่น | 34126 BFC-M500 · 34127 BFC-M900 · 34128 BFC-M1200 · 34129 ใบมีดสำรอง BFC-BLADE |
|---|---|
| ช่วงตัด (หน้ากว้างวัสดุ) | 500 / 910 / 1,200 มม. |
| ขนาดรวม | M500: 756 × 481.5 มม. (รวมขาแขวนม้วน) · M900: 1,176 × 150 × สูง 155 มม. · M1200: 1,476 × 150 × สูง 155 มม. |
| ม้วนวัสดุ (รุ่น M500) | กว้างไม่เกิน 500 มม. · เส้นผ่านศูนย์กลางไม่เกิน 600 มม. (ตามแบบ) |
| ระบบตัด | หัวตัดใบมีดกลม วิ่งบนรางสไลด์โลหะ เลื่อนด้วยมือ · ไม่ใช้ไฟฟ้า |
| โครง / สี | แผ่นโลหะพ่นสีเทาอ่อน · รางสไลด์สีเงิน · ด้ามจับสีดำ |
| ขนาดหีบห่อ | M500 76 × 18 × 6 ซม. ~8.5 กก. · M900 120 × 18 × 6 ซม. ~10 กก. · M1200 150 × 18 × 6 ซม. ~12 กก. · ใบมีด 8 × 5 × 4 ซม. ~0.2 กก. |
ข้อมูลตามแบบและข้อมูลสินค้า อาจปรับเปลี่ยนตามล็อต · ความสูงของรุ่น M500 และความหนาวัสดุสูงสุดไม่มีข้อมูลระบุ สอบถามฝ่ายบริการได้
?
หากเครื่องผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ — แจ้งรหัสสินค้า (34126 / 34127 / 34128 / 34129) และอาการที่พบ แนบรูปหรือคลิปได้
LINE @PYCM · โทร 02-114-7416 ต่อ 2
LINE @PYCM · โทร 02-114-7416 ต่อ 2
