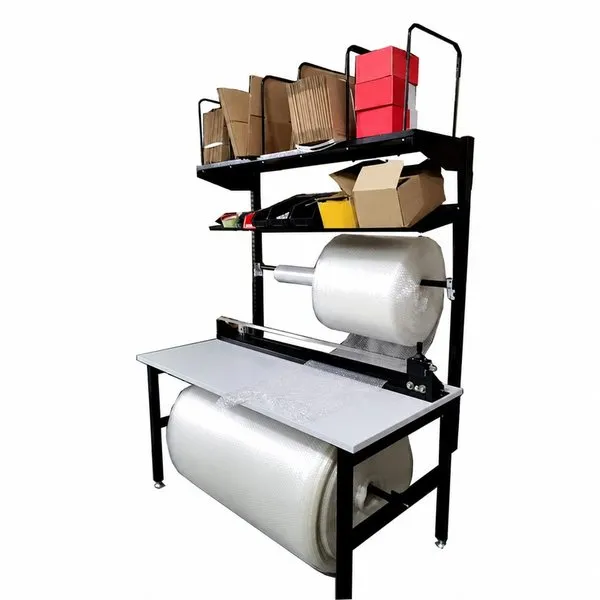

โต๊ะสำหรับแพ็คและห่อพัสดุ มีแกนใส่ม้วนวัสดุทั้งเหนือโต๊ะและใต้โต๊ะ ดึงบับเบิ้ล ฟิล์ม หรือกระดาษคราฟท์มาปูบนโต๊ะ แล้วเลื่อนใบมีดไปตามรางตัดที่ขอบหลังโต๊ะ ได้แผ่นที่ตัดตรงแนวในครั้งเดียว ไม่ต้องวัดและตัดด้วยกรรไกร พร้อมชั้นวางกล่องด้านบนให้หยิบใช้ได้ทันที

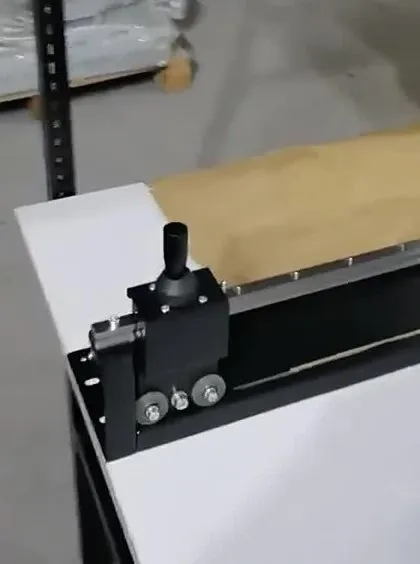

- 1รางตัดพร้อมใบมีดเลื่อนติดตามแนวขอบหลังโต๊ะ เลื่อนด้วยปุ่มจับ ตัดได้ตรงแนว
- 2แกนใส่ม้วน 2 ตำแหน่งเหนือโต๊ะสำหรับม้วนที่ใช้บ่อย และใต้โต๊ะสำหรับม้วนใหญ่
- 3ชั้นวาง 2 ชั้นชั้นบนมีซี่กั้นลวดเสียบแผ่นลัง · ชั้นเอียงมีขอบกั้น วางของใช้ประจำโต๊ะ
- 4โครงเหล็กรีดเย็น พ่นสีดำขาเหลี่ยม 4 ขา มีคานยึดระหว่างขา · เสาตั้งเจาะรู 2 ข้าง
- 5ขาปรับระดับ · เลือกท็อปได้ปรับให้โต๊ะไม่โยกบนพื้นไม่เรียบ · สั่งท็อปแบบอื่นได้ 3 แบบ
ขนาดสินค้า ตามข้อมูลสินค้า
| รหัสสินค้า | รุ่น | ขนาดโต๊ะ (ยาว × ลึก × สูง) | พื้นโต๊ะ | หีบห่อ (ประมาณ) |
|---|---|---|---|---|
| 34132 | PKD-01 | 1600 × 800 × 760 มม. | 160 × 80 ซม. | 160 × 80 × 40 ซม. |
ความสูง 760 มม. ตามข้อมูลสินค้า · ความสูงรวมชั้นวางด้านบน สอบถามฝ่ายบริการ · ภาพสินค้าอาจต่างจากของจริงเล็กน้อย
สารบัญ Contents
- 1ส่วนประกอบ และอุปกรณ์ในชุด2
- 2ความปลอดภัย3
- 3การประกอบโต๊ะ3
- 4วิธีใช้งาน4
- 5การดูแลรักษา5
- 6แก้ปัญหาเบื้องต้น5
- 7ข้อมูลจำเพาะ · ท็อปโต๊ะ · อุปกรณ์เสริม6
- ☎ติดต่อฝ่ายบริการ6
เหมาะสำหรับ Applications
ร้านค้าออนไลน์คลังสินค้า / ศูนย์กระจายสินค้าจุดรับ-ส่งพัสดุไลน์แพ็คสินค้าแผนกจัดส่งห่อสินค้าแตกง่ายตัดฟิล์ม/กระดาษคราฟท์เป็นแผ่น
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
1

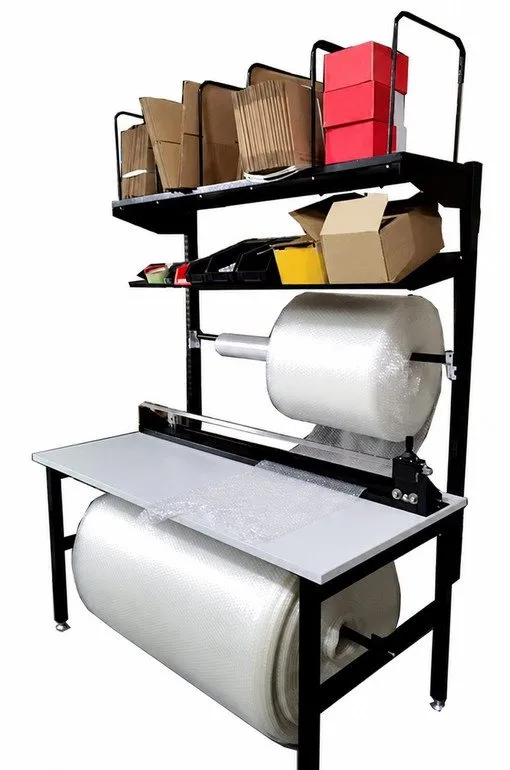

ส่วนประกอบ และอุปกรณ์ในชุด
PARTS & PACKAGE CONTENTS
12345678| 1 | ชั้นบนสุด + ซี่กั้นลวด เสียบแผ่นลัง กล่องพับ ซองพัสดุ แยกเป็นช่อง · วางของเบาเท่านั้น |
| 2 | ชั้นเอียงมีขอบกั้น วางกล่องอะไหล่ เทป ฉลาก ของใช้ประจำโต๊ะ มองเห็นและหยิบง่าย |
| 3 | แกนม้วนเหนือโต๊ะ แกนเหล็กพาดระหว่างเสา ใส่ม้วนบับเบิ้ล/ฟิล์ม/กระดาษคราฟท์ที่ใช้บ่อย |
| 4 | เสาตั้งเจาะรู (ซ้าย-ขวา) อยู่ด้านหลังโต๊ะ ยึดชั้นวางและแกนม้วนเหนือโต๊ะ |
| 5 | รางตัด + ใบมีดเลื่อน ติดตามแนวขอบหลังท็อปโต๊ะ ดึงวัสดุลอดใต้ราง แล้วเลื่อนใบมีดด้วยปุ่มจับ |
| 6 | ท็อปโต๊ะเมลามีน สีขาว ผิวเรียบ เช็ดง่าย พื้นที่ 160 × 80 ซม. สำหรับปูวัสดุและห่อของ |
| 7 | แกนม้วนใต้โต๊ะ แกนยาวพาดระหว่างขาโต๊ะ ใส่ม้วนใหญ่หรือม้วนสำรอง ไม่เกะกะบนโต๊ะ |
| 8 | ขาโต๊ะ + ขาปรับระดับ โครงเหล็กพ่นสีดำ มีคานยึดระหว่างขา · หมุนขาปรับระดับให้โต๊ะตั้งได้สมดุล |
อุปกรณ์ในชุด In the box · จัดส่งแบบถอดประกอบ
| ลำดับ | รายการ | จำนวน |
|---|---|---|
| 1 | โครงขาโต๊ะ 4 ขา พร้อมคานยึด | 1 ชุด |
| 2 | ท็อปโต๊ะเมลามีน | 1 แผ่น |
| 3 | เสาตั้งเจาะรู · ตัวยึดชั้น | 1 ชุด |
| 4 | ชั้นบนพร้อมซี่กั้นลวด · ชั้นเอียงมีขอบกั้น | 1 ชุด |
| 5 | แกนม้วน (เหนือโต๊ะ / ใต้โต๊ะ) พร้อมตัวยึด | 2 แกน |
| 6 | รางตัดพร้อมใบมีดเลื่อน | 1 ชุด |
| 7 | ขาปรับระดับ · น็อตและสกรูสำหรับประกอบ | 1 ชุด |
รายการนี้จัดทำจากภาพสินค้า — ม้วนบับเบิ้ล กล่อง แผ่นลัง กล่องอะไหล่บนชั้น และของใช้ในภาพไม่รวมในชุด
· รูปแบบชั้นวางด้านบนและชิ้นส่วนอาจต่างกันเล็กน้อยตามล็อตการผลิต ให้ตรวจกับใบส่งของ
เมื่อแกะลัง ตรวจว่าชิ้นส่วนครบ โครงเหล็กไม่บิดงอ ท็อปโต๊ะไม่แตกบิ่น และรางตัดไม่คด หากพบความผิดปกติอย่าเพิ่งประกอบ ให้ถ่ายรูปแล้วติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
2
ความปลอดภัย — อ่านก่อนใช้งาน
SAFETY INSTRUCTIONS
ใบมีดคม
- เลื่อนใบมีดด้วยปุ่มจับบนรางเท่านั้น ห้ามวางนิ้วหรือมือในแนวราง · เก็บโต๊ะให้พ้นมือเด็ก
- ถอดหรือเปลี่ยนใบมีดอย่างระมัดระวัง สวมถุงมือ และทิ้งใบมีดเก่าโดยห่อให้มิดชิด
การประกอบ ยก และตั้งโต๊ะ
- ประกอบและยกโต๊ะอย่างน้อย 2 คน (โต๊ะยาว 160 ซม. ชิ้นส่วนเหล็กหนัก) · ตั้งบนพื้นเรียบ ในร่ม ไม่โดนฝนหรือน้ำขัง
- ปรับขาปรับระดับให้โต๊ะไม่โยกก่อนใช้งาน และขันน็อตทุกจุดให้แน่น
การรับน้ำหนัก
- วางของหนักบนท็อปโต๊ะโดยกระจายน้ำหนัก · ชั้นบนและชั้นเอียงใช้วางกล่องเปล่า แผ่นลัง และของเบาเท่านั้น
- ห้ามปีน นั่ง หรือยืนบนโต๊ะและชั้นวาง · ไม่วางของร้อนจัด หัวแร้ง หรือปืนลมร้อนบนท็อปโดยตรง
3
การประกอบโต๊ะ คำแนะนำทั่วไป
ASSEMBLY · ลำดับจริงให้ดูตามชิ้นส่วนที่ได้รับ
- เตรียมพื้นที่ว่างรอบโต๊ะ แกะลัง แล้วตรวจชิ้นส่วนกับรายการในหน้า 2
- ประกอบขาโต๊ะ 4 ขาและคานยึด ขันน็อตพอตึงมือก่อน ยังไม่ต้องขันแน่น
- วางท็อปโต๊ะบนโครง ยึดตามรูยึด
- ตั้งโต๊ะในตำแหน่งใช้งาน ปรับขาปรับระดับให้ไม่โยก แล้วขันน็อตโครงทุกจุดให้แน่น
- ติดเสาตั้งซ้าย-ขวาด้านหลังโต๊ะ แล้วติดชั้นบนและชั้นเอียง โดยใช้รูระดับเดียวกันทั้งสองข้าง
- ติดรางตัดที่ขอบหลังท็อปโต๊ะ ลองเลื่อนใบมีดว่าลื่นตลอดราง
- ใส่แกนม้วนเหนือโต๊ะที่เสาตั้ง และแกนม้วนใต้โต๊ะระหว่างขาโต๊ะ
- ตรวจขันน็อตทุกจุดอีกครั้งก่อนใช้งานจริง
ไม่มีแบบประกอบทีละขั้นที่ยืนยันได้ ขั้นตอนนี้เป็นลำดับทั่วไปของโต๊ะโครงเหล็กถอดประกอบ หากชิ้นส่วนที่ได้รับต่างไป หรือไม่แน่ใจตำแหน่งยึด ให้ติดต่อฝ่ายบริการก่อนขันแน่น

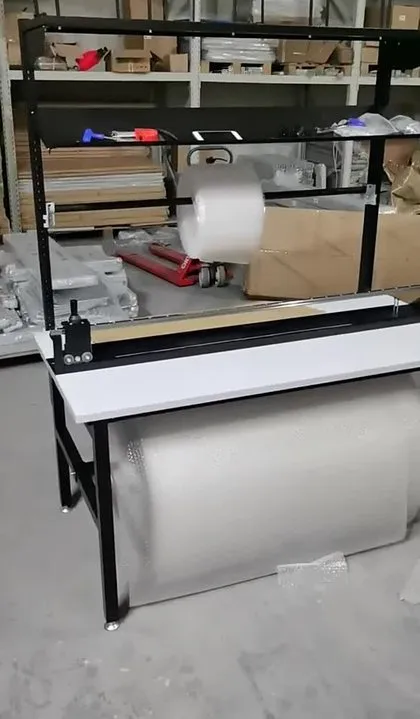

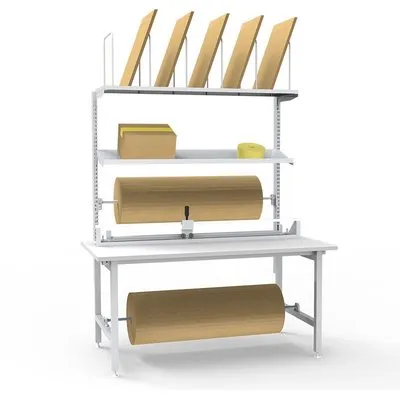

ภาพโต๊ะเมื่อประกอบเสร็จ ใช้ตรวจตำแหน่งชิ้นส่วน
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
4
วิธีใช้งาน คำแนะนำทั่วไป
HOW TO USE
1ใส่ม้วนสอดแกนเข้ากลางม้วน วางบนตัวยึด
2ดึงวัสดุลอดใต้รางตัด ปูบนท็อปโต๊ะ
3ตัดจับวัสดุให้ตึง เลื่อนใบมีดตามราง
4ห่อวางสินค้า พับห่อ ติดเทป

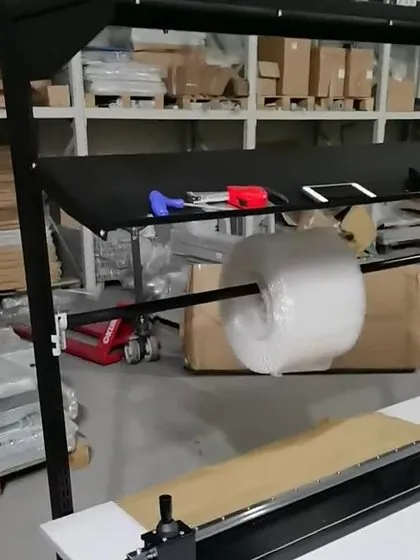

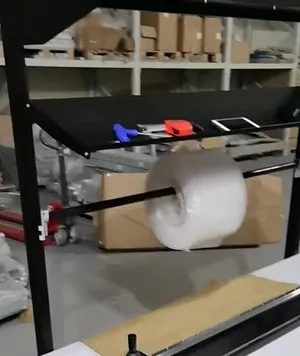

1. ใส่ม้วนวัสดุ
- ยกแกนม้วนออกจากตัวยึด สอดแกนเข้ากลางแกนกระดาษของม้วนบับเบิ้ล ฟิล์ม หรือกระดาษคราฟท์
- วางแกนกลับบนตัวยึดให้เข้าที่ทั้งสองข้าง แล้วลองหมุนม้วนว่าคล่อง ไม่ฝืด
- ม้วนที่ใช้บ่อยใส่แกนเหนือโต๊ะ · ม้วนขนาดใหญ่หรือม้วนสำรองใส่แกนใต้โต๊ะ · ไม่ใส่ม้วนที่กว้างกว่าช่วงระหว่างเสาหรือขาโต๊ะ
2. ดึงวัสดุ และตัด

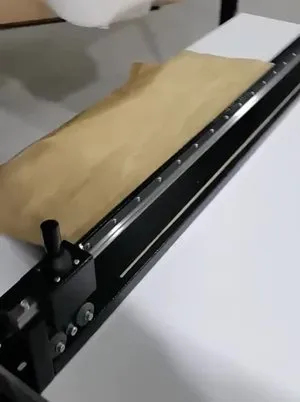

- ดึงปลายวัสดุจากม้วนลอดใต้รางตัดออกมาทางด้านหน้าโต๊ะ ปูบนท็อปตามความยาวที่ต้องการ (เผื่อให้พับทับกันได้)
- ใช้มือหนึ่งกดวัสดุให้ตึงและเรียบ อีกมือจับปุ่มบนตัวเลื่อนใบมีด เลื่อนจากปลายรางด้านหนึ่งไปอีกด้านด้วยแรงสม่ำเสมอ
- เลื่อนตัวใบมีดกลับไปพักที่ปลายราง หลังตัดเสร็จทุกครั้ง
3. ห่อพัสดุ และจัดเก็บ
- วางสินค้าบนแผ่นวัสดุ พับห่อให้มิด แล้วติดเทป · ของแตกง่ายห่อ 2 ชั้นขึ้นไป
- เสียบแผ่นลัง กล่องพับ และซองพัสดุไว้ระหว่างซี่กั้นบนชั้นบน · วางเทป ฉลาก ของใช้บนชั้นเอียง หยิบได้โดยไม่ต้องลุกไปหา
วัสดุที่ใช้กับโต๊ะนี้ได้ บับเบิ้ลกันกระแทก · ฟิล์มพลาสติก · กระดาษคราฟท์ / กระดาษห่อ — เลือกม้วนที่หน้ากว้างไม่เกินช่วงระหว่างเสาและขาโต๊ะ

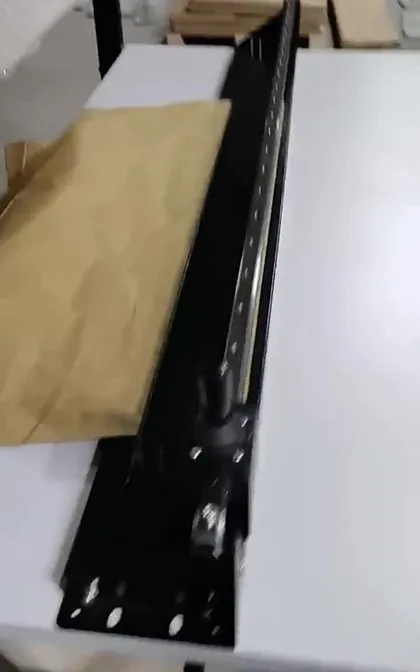

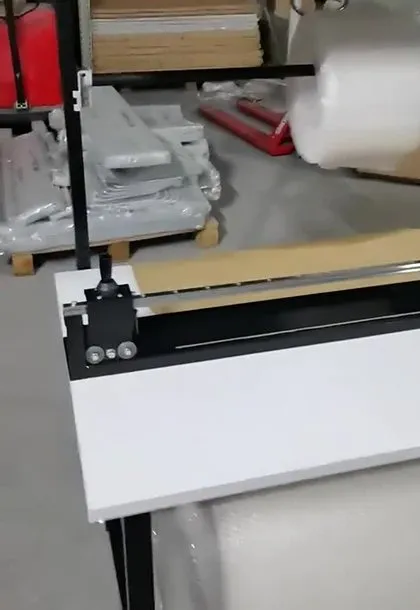

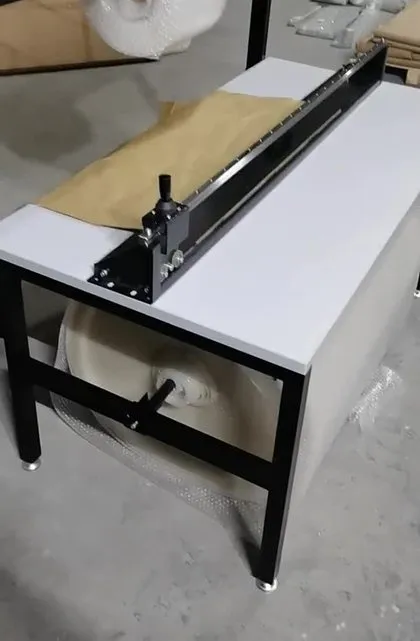

ภาพจากคลิปตัวอย่าง (ชั้นวางด้านบนในคลิปเป็นแบบชั้นเอียงชั้นเดียว) · ใบมีดเลื่อนลื่นเมื่อวัสดุตึงและรางสะอาด
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
5
การดูแลรักษา
CARE & MAINTENANCE
ทุกวัน / หลังใช้งาน
- ปัดเศษฟิล์มและฝุ่นออกจากรางตัด ให้ใบมีดเลื่อนลื่น
- เช็ดท็อปโต๊ะด้วยผ้าชุบน้ำหมาดหรือน้ำยาทำความสะอาดอ่อน ๆ
- ไม่กรีดคัตเตอร์บนท็อปโดยตรง ใช้แผ่นรองตัด
- ห้ามใช้ทินเนอร์หรือน้ำยากัดกร่อนกับท็อปและโครง
ทุก 1–3 เดือน
- ตรวจและขันน็อตโครงโต๊ะ เสาตั้ง ชั้นวาง ตัวยึดแกนม้วน และน็อตยึดรางตัด
- ตรวจคมใบมีด ถ้าตัดไม่ขาดหรือขอบแตกให้เปลี่ยนใบมีด
- ปรับขาปรับระดับใหม่ทุกครั้งที่ย้ายตำแหน่งโต๊ะ
- จุดที่สีถลอกให้แต้มสีกันสนิม · เก็บและใช้งานในที่ร่ม แห้ง
6
แก้ปัญหาเบื้องต้น คำแนะนำทั่วไป
TROUBLESHOOTING
| อาการ | สาเหตุที่เป็นไปได้ | วิธีแก้ |
|---|---|---|
| โต๊ะโยก / สั่น | ขาปรับระดับไม่เท่ากัน · น็อตโครงหลวม · พื้นไม่เรียบ | หมุนขาปรับระดับจนโต๊ะไม่โยก แล้วขันน็อตทุกจุดให้แน่น |
| ตัดไม่ขาด / ขอบตัดไม่เรียบ |
|
|
| ใบมีดเลื่อนฝืด | เศษฟิล์มหรือฝุ่นติดในราง · น็อตยึดรางหลวมหรือรางคด | ทำความสะอาดราง · ขันน็อตยึดราง · ถ้ารางคดให้ติดต่อฝ่ายบริการ |
| ม้วนหมุนไม่คล่อง / หลุดจากตัวยึด | แกนวางไม่เข้าที่ · ม้วนกว้างเกินช่วงเสาหรือขาโต๊ะ · แกนกระดาษของม้วนเล็กกว่าแกน | วางแกนใหม่ให้เข้าที่ทั้งสองข้าง · เลือกม้วนที่ขนาดพอดีกับโต๊ะ |
| ชั้นวางเอียงผิดปกติ | ติดตัวยึดชั้นคนละระดับรูทั้งสองข้าง | ถอดแล้วติดใหม่ให้ใช้รูระดับเดียวกันทั้งซ้ายและขวา |
| ท็อปเป็นรอย | กรีดคัตเตอร์บนท็อป · ลากของมีคมหรือของหนักบนท็อป | ใช้แผ่นรองตัด · ยกของหนักแทนการลาก |
| โครงเป็นจุดสนิม | สีถลอก · ตั้งในที่ชื้นหรือโดนน้ำ | ขัดเบา ๆ แล้วแต้มสีกันสนิม · ย้ายไปจุดที่แห้ง |
เคล็ดลับ เว้นที่ว่างด้านหลังโต๊ะให้ม้วนวัสดุหมุนได้สะดวก และจัดของใช้บ่อย (เทป กรรไกร ปากกา ฉลาก) ไว้บนชั้นเอียงให้หยิบง่าย ช่วยให้แพ็คของได้เร็วขึ้น
เมื่อต้องย้ายโต๊ะ ถอดม้วนวัสดุและของบนชั้นออกก่อน · ยกโต๊ะอย่างน้อย 2 คน ห้ามลากกับพื้น (ขาปรับระดับและโครงอาจเสียรูป) · ตั้งที่ใหม่แล้วปรับขาปรับระดับและตรวจน็อตอีกครั้ง
เช็กลิสต์ก่อนเริ่มงานแต่ละวัน
- โต๊ะตั้งมั่นคง ไม่โยก
- ใบมีดเลื่อนลื่น ตัดขาดดี
- แกนม้วนวางเข้าที่ทั้งสองข้าง
- รางตัดและท็อปสะอาด ไม่มีเศษฟิล์ม
- ชั้นวางไม่มีของหนักเกินไป
- ไม่มีน็อตหลวม หรือชิ้นส่วนโยก
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
7
ข้อมูลจำเพาะ
SPECIFICATIONS
| รหัสสินค้า / รุ่น | 34132 · PKD-01 |
|---|---|
| ขนาดโต๊ะ (ยาว × ลึก × สูง) | 1600 × 800 × 760 มม. ตามข้อมูลสินค้า · พื้นโต๊ะ 160 × 80 ซม. · ความสูงรวมชั้นวางด้านบนสอบถาม |
| โครงสร้าง | เหล็กรีดเย็น พ่นสีดำ · ขาเหลี่ยม 4 ขา พร้อมคานยึดระหว่างขาและขาปรับระดับ · เสาตั้งเจาะรู 2 ข้าง |

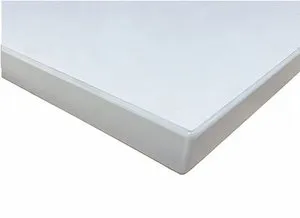

| ท็อปโต๊ะ (มาตรฐาน) | แผ่นเมลามีนสีขาว ผิวเรียบ |
| ชั้นวาง | ชั้นบนพร้อมซี่กั้นลวด + ชั้นเอียงมีขอบกั้น (ตามภาพสินค้า) |
| แกนม้วน / รางตัด | แกนม้วนเหนือโต๊ะ + แกนม้วนใต้โต๊ะ · รางตัดใบมีดเลื่อนสีดำ ตามแนวขอบหลังโต๊ะ · ใช้กับบับเบิ้ล ฟิล์ม กระดาษคราฟท์ |
| การจัดส่ง | ถอดประกอบ ทุกชิ้นห่อบับเบิ้ล บรรจุลังไม้/พาเลท · หีบห่อประมาณ 160 × 80 × 40 ซม. |
ข้อมูลตามข้อมูลสินค้า อาจปรับเปลี่ยนตามล็อต · น้ำหนักสินค้า น้ำหนักหีบห่อ และพิกัดรับน้ำหนัก ไม่มีข้อมูลระบุ สอบถามเพิ่มเติมได้ที่ฝ่ายบริการ

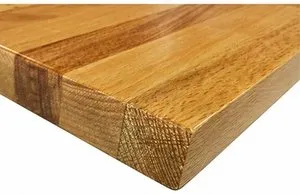

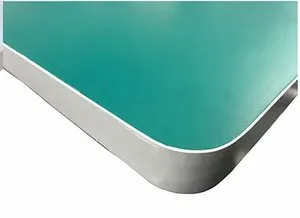

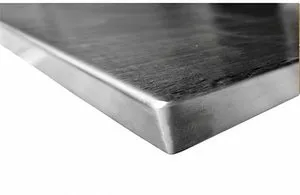

ท็อปโต๊ะแบบอื่น สั่งพิเศษ · สอบถามฝ่ายขายก่อนสั่ง

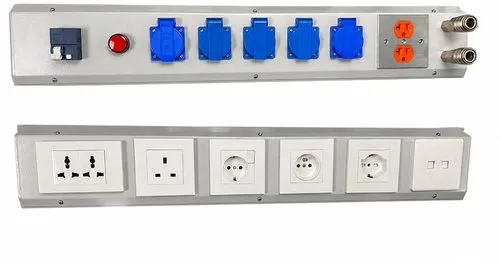

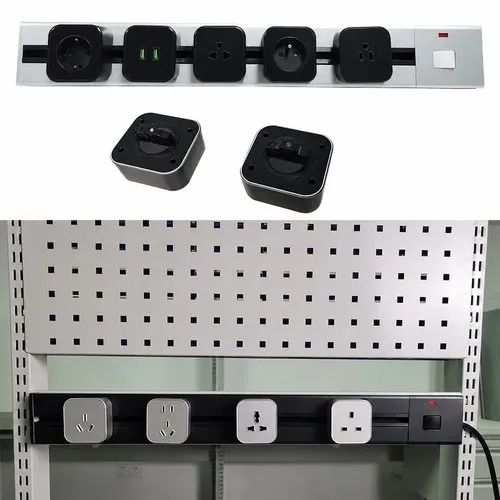

อุปกรณ์เสริม สั่งแยก · สอบถามฝ่ายขาย
?
หากเครื่องผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ — แจ้งรหัสสินค้า (34132) และอาการที่พบ แนบรูปหรือคลิปได้
LINE @PYCM · โทร 02-114-7416 ต่อ 2
