ถังสแตนเลสเกรด 304 ขนาด 50 ลิตร สำหรับผสม พัก และถ่ายของเหลวในไลน์ผลิตขนาดเล็ก ฝาแบ่งเป็น 2 ซีก มีรูกลางฝาสำหรับสอดแกนเครื่องกวน ด้านล่างมีบอลวาล์วสแตนเลส 2 นิ้วไว้ถ่ายของออก และมีล้อเลื่อนพร้อมเบรก + ห่วงจับรอบถัง เข็นย้ายได้สะดวก — โปรดอ่านคู่มือนี้ให้ครบก่อนใช้งานครั้งแรก
หมายเหตุ — คู่มือนี้ ปัญญาเคมีภัณฑ์เรียบเรียงเป็นภาษาไทย จากตัวสินค้าจริงและคลิปวัดขนาดจริง
ขนาดทุกค่าเป็นค่าประมาณที่วัดด้วยตลับเมตร อาจคลาดเคลื่อนเล็กน้อยตามล็อตการผลิต
ถ้าต้องใช้ขนาดแม่นยำเพื่อออกแบบไลน์ผลิตหรือสั่งทำอุปกรณ์ต่อพ่วง กรุณาสอบถามฝ่ายขายก่อน
ข้อมูลพื้นฐานของสินค้า Product Overview
| ชื่อสินค้า | ถังสแตนเลส 304 ขนาด 50 ลิตร ถังผสมแบบมีล้อเลื่อน + วาล์วถ่ายของเหลว |
|---|---|
| รหัสสินค้า | 12523 |
| วัสดุ | ตัวถังและฝา สแตนเลสเกรด 304 ทนการกัดกร่อน ทำความสะอาดง่าย |
| ความจุ | 50 ลิตร (ใช้เครื่องกวน แนะนำเติมไม่เกินประมาณ 40 ลิตร หรือ 80% ของถัง) |

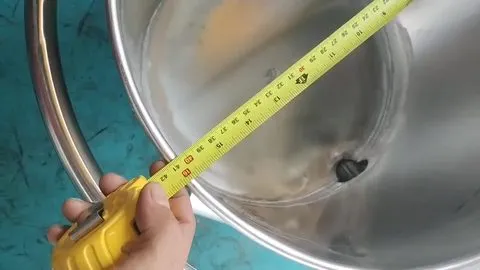

| ตัวถัง | เส้นผ่านศูนย์กลาง ≈ 40 ซม. · สูง ≈ 40 ซม. (ไม่รวมล้อ) |
| ความสูงรวมล้อ | ≈ 55 ซม. |

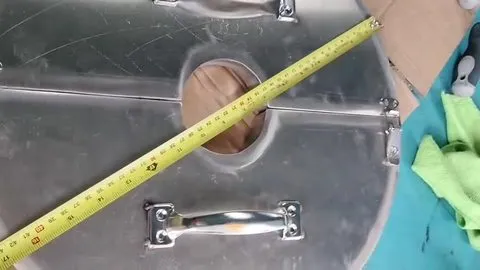

| ฝา | เส้นผ่านศูนย์กลาง ≈ 43 ซม. แยก 2 ซีก มีด้ามจับทั้ง 2 ฝั่ง และตัวล็อกฝา รูกลางฝา ≈ 9 ซม. สำหรับแกนเครื่องกวน |

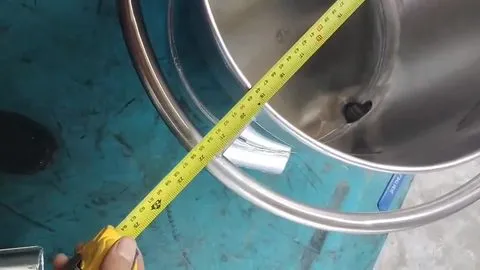

| ห่วงจับรอบถัง | ห่วงท่อสแตนเลส เส้นผ่านศูนย์กลาง ≈ 55 ซม. ใช้จับ/เข็นถัง |

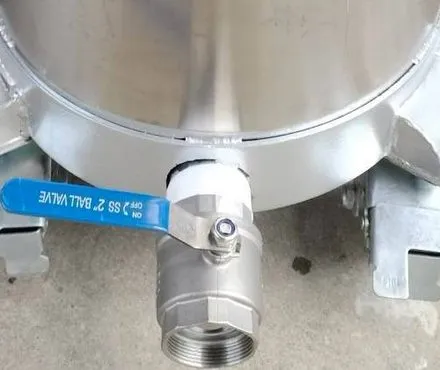

| วาล์วถ่าย | บอลวาล์วสแตนเลส 2 นิ้ว ที่ฐานถัง (ปลายเป็นเกลียวใน) |

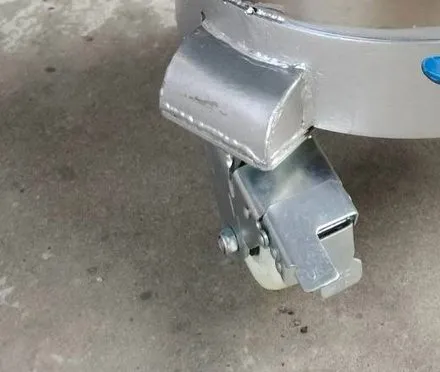

| ล้อ | ล้อเลื่อน 4 ล้อ มีแป้นเหยียบล็อกเบรก |
จุดเด่นของถังรุ่นนี้ Key Features
| ›สแตนเลส 304ทนการกัดกร่อนและไม่เป็นสนิมในการใช้งานปกติ ผิวเรียบ ล้างทำความสะอาดง่าย | ›ฝาแยก 2 ซีกเปิดทีละครึ่งเพื่อเติมของหรือตรวจดูได้ และปิดฝาครอบรอบแกนเครื่องกวนได้ | ›รูกลางฝา ≈ 9 ซม.สอดแกนเครื่องกวน/ใบพัดลงถังได้ทันที ขณะที่ฝายังปิดกันฝุ่น |
| ›บอลวาล์ว 2 นิ้วถ่ายของเหลวออกทางก้นถังได้เร็ว เปิด–ปิดด้วยการหมุนด้าม 90° | ›ล้อเลื่อนมีเบรกเข็นย้ายระหว่างจุดผสม จุดบรรจุ และจุดล้างได้ เหยียบล็อกให้ถังนิ่งขณะใช้งาน | ›ห่วงจับรอบถังจับเข็นได้รอบทิศ และช่วยกันกระแทกตัวถัง |
ดูคลิปวัดขนาดจริงทุกจุด
สแกน QR หรือเปิด https://youtu.be/-wKG-F_zNdQพนักงานวัดตัวถัง ความสูง ฝา รูกลางฝา ด้ามจับ และห่วงจับให้ดูด้วยตลับเมตร
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
1
ส่วนประกอบและขนาด
PARTS & DIMENSIONS

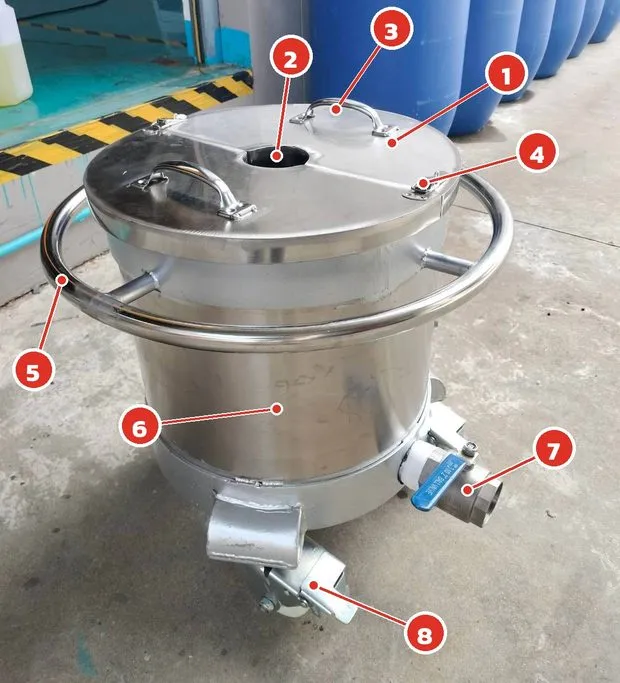

ชื่อส่วนประกอบ Part Names

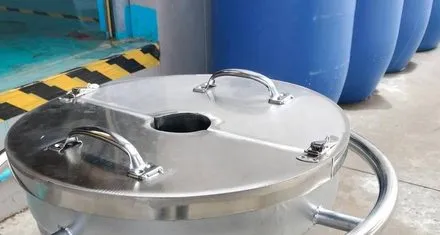

| 1 | ฝาแยก 2 ซีก ฝาสแตนเลส แบ่งครึ่ง เปิดทีละซีกได้ |

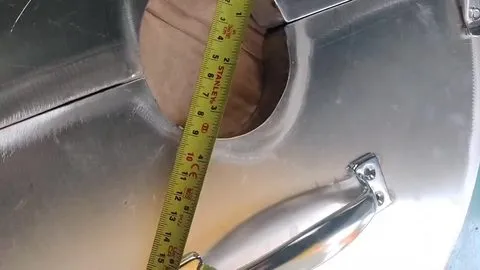

| 2 | รูกลางฝา ≈ 9 ซม. ช่องสอดแกนเครื่องกวน |

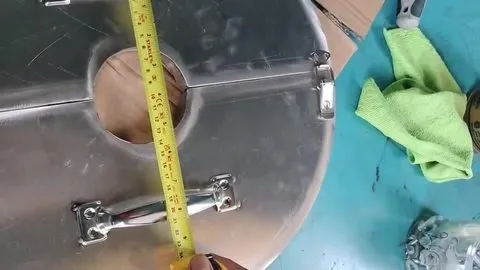

| 3 | ด้ามจับฝา มีทั้ง 2 ซีก ห่างกัน ≈ 19 ซม. |
| 4 | ตัวล็อกฝา สลักล็อกขอบฝาให้แนบกับปากถัง |

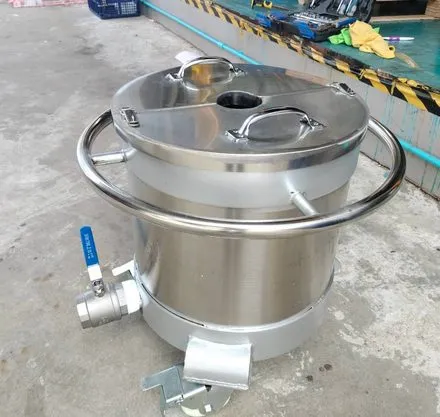

| 5 | ห่วงจับรอบถัง ห่วงท่อสแตนเลส Ø ≈ 55 ซม. |
| 6 | ตัวถังสแตนเลส 304 Ø ≈ 40 ซม. สูง ≈ 40 ซม. |
| 7 | บอลวาล์ว 2 นิ้ว วาล์วถ่ายของเหลวที่ฐานถัง |
| 8 | ล้อเลื่อน + เบรก 4 ล้อ เหยียบแป้นเพื่อล็อก |
แผนภาพขนาด Dimension Drawing (ไม่ได้ย่อตามสัดส่วนจริง)
ความสูงรวมล้อ ไม่รวมด้ามจับบนฝา · ขนาดทั้งหมดเป็นค่าประมาณจากการวัดด้วยตลับเมตร อาจคลาดเคลื่อนเล็กน้อย · ก่อนวางถังใต้เครื่องกวนแบบขาตั้ง/แขวน ให้เผื่อความสูงสำหรับยกแกนใบพัดเข้า–ออกจากถังด้วย
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
2
ภาพวัดขนาดจริงจากคลิป
REAL MEASUREMENTS
ภาพด้านล่างตัดจากคลิปที่พนักงานวัดขนาดถังจริงด้วยตลับเมตร ใช้ประกอบการวางแผนพื้นที่ เลือกเครื่องกวน และเตรียมภาชนะรองรับของเหลวใต้วาล์ว
https://youtu.be/-wKG-F_zNdQ
การเลือกเครื่องกวนให้เข้ากับถัง Choosing a Mixer
- แกนเครื่องกวนต้องสอดผ่านรูกลางฝา ≈ 9 ซม.ได้สบาย ๆ โดยแกนไม่ถูขอบรู
- ใบพัดที่ใหญ่กว่ารู ให้เปิดฝาทั้ง 2 ซีก หย่อนใบพัดลงถังก่อน แล้วค่อยปิดฝาครอบรอบแกน — นี่คือเหตุผลที่ฝาแยกเป็น 2 ซีก
- ใบพัดต้องไม่ชนผนังและก้นถัง (ตัวถัง Ø ≈ 40 ซม.) ปรับให้อยู่เหนือก้นถังพอประมาณ และจมอยู่ใต้ผิวของเหลวตลอดการกวน
- เครื่องกวนแบบขาตั้ง/แขวน ต้องยกแกนได้สูงกว่าขอบถัง (≈ 55 ซม. จากพื้น) เพื่อเข็นถังเข้า–ออกได้
- ของเหลวข้น (ครีม เจล) ใช้ความเร็วรอบต่ำและใบพัดแบบกวนช้า ส่วนของเหลวใส ใช้รอบสูงได้แต่ระวังน้ำวนดูดอากาศเป็นฟอง
- ไม่แน่ใจว่าเครื่องกวนรุ่นไหนเข้ากับถังและส่วนผสมของคุณ สอบถามฝ่ายขายได้ที่ LINE @PYCM
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
3
วิธีใช้งาน
OPERATING PROCEDURE
1ล้างทำความสะอาดก่อนใช้ครั้งแรก
- ลอกฟิล์ม/สติกเกอร์ที่ติดผิวถังออกให้หมด (ถ้ามี)
- ล้างภายในด้วยน้ำอุ่นผสมน้ำยาล้างจานอ่อน ๆ ใช้ฟองน้ำหรือแปรงขนนุ่ม
- เปิดวาล์วล้างทางออกด้วย แล้วล้างน้ำสะอาดซ้ำจนไม่มีฟอง
- ถ้าใช้กับอาหาร เครื่องสำอาง หรือยา ให้ฆ่าเชื้อตามมาตรฐานของโรงงานก่อนใช้งาน
- เช็ดหรือผึ่งให้แห้งสนิท
ห้ามใช้ฝอยขัดเหล็ก แปรงลวด หรือผงขัดหยาบ จะทำให้ผิวเป็นรอยและเกิดคราบสนิมผิวได้
2ตั้งถังและล็อกเบรกล้อ
- เข็นถังไปยังจุดใช้งานที่พื้นเรียบและแข็งแรง
- เหยียบแป้นล็อกเบรกที่ล้อ ให้ถังนิ่งไม่ไหลขณะเติมของหรือกวน
- ลองโยกถังเบา ๆ ต้องไม่เลื่อน ถ้าเลื่อนให้ตรวจว่าเหยียบล็อกเบรกแล้วจริง
- ห้ามตั้งถังบนพื้นลาดเอียง
3ปิดวาล์วก่อนเติมของ
- ด้ามวาล์วตั้งฉากกับท่อ = ปิด (OFF) · ด้ามขนานกับท่อ = เปิด (ON)
- ตรวจให้แน่ใจว่าวาล์วปิดสุดก่อนเติมของทุกครั้ง
- ถ้าจะต่อสายถ่าย ให้ใช้ข้อต่อเกลียวนอก 2 นิ้วขันเข้าปลายวาล์ว พันเทปพันเกลียวกันรั่ว
- ครั้งแรกให้เติมน้ำเปล่าทดสอบก่อน ตรวจว่าไม่มีรอยรั่วซึมที่วาล์วและข้อต่อ
4เติมส่วนผสม
- เปิดฝาทีละซีก แล้วเติมส่วนผสมตามลำดับในสูตร
- ถ้าจะใช้เครื่องกวน เติมไม่เกินประมาณ 40 ลิตร (80% ของถัง) เผื่อผิวของเหลวยกตัวตอนกวน
- ของเหลวร้อน: เทช้า ๆ ระวังผิวถังร้อน สวมถุงมือกันความร้อน
- ผงหรือของหนืด: เติมทีละน้อยระหว่างกวน กันจับตัวเป็นก้อนที่ก้นถัง
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
5ติดตั้งเครื่องกวนและปิดฝา
- สอดแกนเครื่องกวนผ่านรูกลางฝา หรือเปิดฝาทั้ง 2 ซีกหย่อนใบพัดลงก่อนถ้าใบพัดใหญ่กว่ารู
- ปรับความลึกใบพัดให้ไม่ชนก้นและผนังถัง แล้วยึดเครื่องกวนให้แน่นกับขาตั้ง/ตัวจับ
- ปิดฝาทั้ง 2 ซีกครอบรอบแกน แล้วล็อกตัวล็อกฝา ช่วยกันฝุ่น สิ่งสกปรก และลดการกระเด็น
- เริ่มกวนที่รอบต่ำก่อน แล้วค่อยเพิ่มรอบ
ขณะเครื่องกวนทำงาน ห้ามเอามือ ภาชนะตัก หรืออุปกรณ์ใด ๆ ลงไปในถัง ต้องหยุดเครื่องก่อนทุกครั้ง
6ถ่ายของเหลวออกทางวาล์ว
- หยุดเครื่องกวน ล็อกเบรกล้อ แล้ววางภาชนะรองรับหรือต่อสายไว้ใต้วาล์วให้เรียบร้อย
- หมุนด้ามวาล์วช้า ๆ ไปทางเปิด เพื่อคุมอัตราการไหล ไม่ให้กระเด็น
- ใกล้หมดถัง ให้เปิดฝาเพื่อให้อากาศเข้า ของเหลวจะไหลออกได้ต่อเนื่อง
- ถ่ายเสร็จให้ปิดวาล์วทันที
7เคลื่อนย้ายถัง
- ปิดวาล์วและปิดฝาให้ล็อกก่อนเข็นทุกครั้ง
- ปลดเบรกล้อ แล้วจับห่วงจับรอบถังเข็นช้า ๆ ห้ามดึงที่ฝา ด้ามจับฝา หรือตัววาล์ว
- ถังที่เติมเต็มมีน้ำหนักรวมมาก เข็นบนพื้นเรียบเท่านั้น หลีกเลี่ยงธรณีประตู ร่องระบายน้ำ และทางลาด
- ถึงที่หมายแล้วเหยียบล็อกเบรกทันที
เคล็ดลับการใช้งาน
- ล้างถังทันทีหลังใช้งาน ก่อนคราบส่วนผสมแห้งติดผิวถังหรือค้างในวาล์ว จะล้างง่ายกว่ามาก
- เปิด–ปิดวาล์วขณะล้างเพื่อไล่คราบที่ค้างในตัววาล์ว
- ถ้าใช้ถังกับหลายสูตร ให้แยกติดป้ายชื่อสูตรที่ห่วงจับ ป้องกันการปนเปื้อน
ตารางกะปริมาตรจากความลึกของเหลว Approximate Volume by Liquid Depth
ใช้ตลับเมตรวัดจากก้นถังถึงผิวของเหลว แล้วเทียบตาราง — ตัวถัง Ø ≈ 40 ซม. ความลึกทุก 1 ซม. ≈ 1.26 ลิตร
| ความลึกของเหลว (ซม.) | 5 | 10 | 15 | 20 | 25 | 30 | 32 | 35 | 40 |
|---|---|---|---|---|---|---|---|---|---|
| ปริมาตรโดยประมาณ (ลิตร) | 6.3 | 12.6 | 18.8 | 25.1 | 31.4 | 37.7 | 40.2 | 44.0 | 50.3 |
ช่องสีแดง = ประมาณ 40 ลิตร (80% ของถัง) ระดับสูงสุดที่แนะนำเมื่อใช้เครื่องกวน · คำนวณแบบถังทรงกระบอกก้นเรียบ ปริมาตรจริงอาจต่างเล็กน้อยตามรูปทรงก้นถัง ใช้กะปริมาณคร่าว ๆ เท่านั้น ไม่ใช้แทนการชั่งหรือตวงตามสูตร
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
4
การดูแลรักษา ข้อควรระวัง และการแก้ปัญหา
MAINTENANCE · SAFETY · TROUBLESHOOTING
การทำความสะอาดและดูแลรักษา Cleaning & Care
| ›หลังใช้งานทุกครั้งถ่ายของออกให้หมด ล้างด้วยน้ำอุ่น + น้ำยาอ่อน ๆ เปิดวาล์วล้างทางออก ล้างน้ำสะอาดแล้วผึ่งแห้ง | ›ทุกสัปดาห์ตรวจวาล์วว่าไม่รั่วซึม ตัวล็อกฝาใช้งานได้ ล้อหมุนคล่องและเบรกล็อกอยู่ | ›เมื่อเปลี่ยนสูตรล้างถัง ฝา และวาล์วให้สะอาดหมดจด ไม่ให้ส่วนผสมเก่าปนเปื้อน |
| ›อุปกรณ์ที่ใช้ได้ฟองน้ำ ผ้านุ่ม แปรงขนไนลอน น้ำยาทำความสะอาดสแตนเลส | ›ห้ามใช้ฝอยขัดเหล็ก แปรงลวด ผงขัดหยาบ น้ำยาคลอรีนเข้มข้น กรดเกลือ (HCl) | ›การเก็บเก็บในที่แห้ง เปิดฝาแง้มไว้ให้อากาศถ่ายเท ล็อกเบรกล้อ ไม่วางของหนักทับฝา |
ข้อควรระวัง
- ห้ามเอามือหรืออุปกรณ์ลงถังขณะเครื่องกวนทำงาน ต้องหยุดเครื่องและตัดไฟ/ตัดลมก่อนทุกครั้ง
- ถังนี้ไม่ได้ออกแบบให้ตั้งบนเตาหรือให้ความร้อนโดยตรง · ถ้าเทของเหลวร้อนลงถัง ระวังผิวถังร้อน สวมถุงมือกันความร้อน
- ล็อกเบรกล้อทุกครั้งขณะเติม กวน และถ่ายของ · ห้ามเข็นถังขณะเครื่องกวนยังติดตั้งอยู่
- สารเคมีกัดกร่อน เช่น กรดแก่ ด่างแก่ หรือสารที่มีคลอไรด์สูง อาจทำลายสแตนเลส 304 และซีลวาล์วได้ — สอบถามก่อนใช้งาน
- สวมอุปกรณ์ป้องกันตามชนิดสารที่ใช้ (ถุงมือ แว่นตา หน้ากาก) และใช้งานในพื้นที่อากาศถ่ายเท
- ไม่เติมเกินความจุ ไม่ยืนหรือปีนบนถัง และไม่ใช้ถังเป็นที่รองรับของหนัก
ปัญหาที่พบบ่อยและวิธีแก้เบื้องต้น Troubleshooting
| อาการ | สาเหตุที่เป็นไปได้ | วิธีแก้ |
|---|---|---|
| วาล์วหรือข้อต่อรั่วซึม | ข้อต่อเกลียวหลวม / เทปพันเกลียวเสื่อม | ขันข้อต่อให้แน่น พันเทปพันเกลียวใหม่ ถ้ายังซึมที่ตัววาล์วให้ติดต่อฝ่ายบริการ |
| ด้ามวาล์วหมุนฝืด | คราบส่วนผสมแห้งค้างในวาล์ว | เปิด–ปิดวาล์วขณะล้างด้วยน้ำอุ่นหลายรอบ ห้ามใช้เครื่องมือกระแทกด้าม |
| ของไหลออกช้า / สะดุด | ฝาปิดสนิท อากาศเข้าไม่ได้ / ของข้นมาก | เปิดฝาหนึ่งซีกระหว่างถ่าย · ของข้นให้กวนก่อนถ่ายและเปิดวาล์วให้สุด |
| ถังไหลขณะใช้งาน | ไม่ได้ล็อกเบรก / พื้นเอียง | เหยียบล็อกเบรกที่ล้อ ย้ายถังไปตั้งบนพื้นเรียบ |
| ล้อฝืด เข็นยาก | เบรกยังล็อกอยู่ / เศษสิ่งสกปรกพันล้อ | ปลดเบรกให้สุด ทำความสะอาดล้อและแกนล้อ |
| ฝาปิดไม่สนิท | คราบติดขอบฝา / ตัวล็อกไม่เข้าที่ | เช็ดขอบฝาและปากถัง ปิดฝาให้ตรงแนวแล้วล็อกใหม่ |
| ผิวสแตนเลสมีคราบเหลือง / จุดน้ำตาล | สัมผัสน้ำยาคลอรีน กรดเกลือ หรือเศษเหล็กติดผิว | ล้างด้วยน้ำยาทำความสะอาดสแตนเลส ล้างน้ำสะอาด เช็ดแห้ง · งดใช้สารกลุ่มคลอไรด์ |
?
หากสินค้าผิดปกติ หรือต้องการคำแนะนำการใช้งาน ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์
LINE @PYCM · โทร 02-114-7416 ต่อ 2 · www.panyachemipan.com · แจ้งรหัสสินค้า 12523 เพื่อความรวดเร็ว
— จบคู่มือ —
