คู่มือการใช้งาน (ฉบับภาษาไทย)
เครื่องหมุนปิดฝาขวดอัตโนมัติ แบบตั้งโต๊ะ
Desktop Electric Screw Capping Machine — สำหรับฝาเกลียว 10–50 มม.
รหัสสินค้า 12506
รุ่น DDX-450
เอกสาร เรียบเรียงโดยปัญญาเคมีภัณฑ์
เครื่องหมุนปิดฝาขวด DDX-450 เป็นเครื่องปิดฝาเกลียวไฟฟ้าแบบตั้งโต๊ะ ผู้ใช้สวมฝาไว้บนปากขวด
แล้วดันขวดขึ้นหาหัวจับฝา มอเตอร์เกียร์จะหมุนขันฝาจนแน่นตามแรงบิดที่ตั้งไว้ภายในไม่กี่วินาที ฝาทุกขวดแน่นเท่ากัน
ไม่ต้องหมุนฝาด้วยมือ เหมาะกับงานบรรจุขนาดเล็ก–กลางที่ต้องปิดฝาวันละหลายร้อยขวด โปรดอ่านคู่มือนี้ให้ครบก่อนใช้งานครั้งแรก
หมายเหตุ — คู่มือนี้ปัญญาเคมีภัณฑ์เรียบเรียงเป็นภาษาไทย จากข้อมูลสเปกของรุ่นและตัวเครื่องจริงในคลิปสาธิต
รูปทรงแผงควบคุม ตำแหน่งปุ่ม และอุปกรณ์ที่แถมมา (เช่น หัวจับฝา/ยางจับฝา) อาจต่างกันเล็กน้อยตามล็อตการผลิต
ให้ยึดตัวสินค้าและป้ายบนเครื่องเป็นสำคัญ ตัวอักษรที่สกรีนบนแผงเครื่องเป็นภาษาจีนตามของจริงจากโรงงาน
ข้อมูลพื้นฐานของสินค้า Product Overview

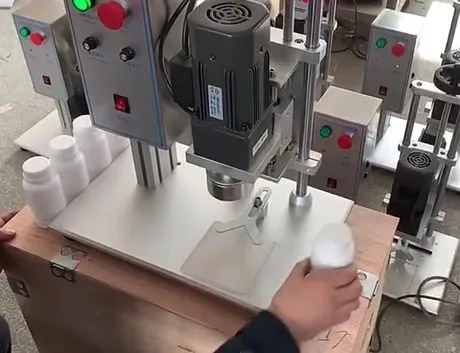

เครื่องหมุนปิดฝาขวด DDX-450 ตั้งบนโต๊ะทำงาน พร้อมขวดและฝาที่จะปิด
| ชื่อสินค้า | เครื่องหมุนปิดฝาขวดอัตโนมัติ แบบตั้งโต๊ะ รุ่น DDX-450 |
|---|
| รหัสสินค้า | 12506 |
|---|
| ลักษณะการทำงาน | ปิดฝาเกลียวด้วยมอเตอร์ไฟฟ้า · ผู้ใช้วางและดันขวดด้วยมือ |
|---|
| ไฟฟ้า | 220V 50Hz · กำลังไฟ 50W |
|---|
| กำลังการผลิต | 20–40 ขวด/นาที (ขึ้นกับความชำนาญและขนาดขวด) |
|---|
| ขนาดฝา | เส้นผ่านศูนย์กลาง 10–50 มม. |
|---|
| ความสูงขวด | 40–200 มม. (ปรับระดับหัวจับฝาได้) |
|---|
| การปรับตั้ง | ปรับความเร็วรอบและแรงบิดได้ที่แผงควบคุม |
|---|
| ขนาด / น้ำหนัก | ประมาณ 520 × 300 × 530 มม. · ประมาณ 23 กก. |
|---|
| คลิปสาธิต | ดูการทำงานจริงได้ที่ https://youtu.be/7RJ92mHDtTU |
|---|
สิ่งที่ควรเตรียมก่อนใช้งาน Before You Start
| ›โต๊ะวางเครื่องโต๊ะแข็งแรง ผิวเรียบ ไม่โยก รับน้ำหนักเครื่องประมาณ 23 กก. ได้สบาย ความสูงพอดีกับระดับข้อศอกผู้ใช้ |
›ปลั๊กและเต้ารับเต้ารับ 220V ที่มีสายดิน ต่อผ่านเบรกเกอร์กันไฟรั่ว อยู่ห่างจากจุดบรรจุของเหลว |
›ขวดและฝาตัวอย่างเตรียมขวดและฝาจริงที่จะใช้ผลิต 5–10 ชุด ไว้ทดลองปรับความสูงและแรงบิดก่อนเริ่มงาน |
| ›หัวจับฝาให้ตรงขนาดหัวจับ/ยางจับฝาต้องพอดีกับขนาดฝา ถ้าใช้ฝาหลายขนาด ให้แจ้งขนาดฝากับฝ่ายขายเพื่อจัดหัวจับให้ตรง |
›ประแจ / ไขควงประแจหกเหลี่ยมและประแจปากตาย สำหรับปรับระดับหัวจับและตัวประคองขวด |
›ผ้าแห้งสะอาดใช้เช็ดคราบครีม/ของเหลวที่ปากขวดก่อนปิดฝา และเช็ดหัวจับฝาหลังเลิกงาน |
ข้อควรระวังก่อนเปิดเครื่องครั้งแรก
- ตรวจว่าแรงดันไฟเป็น 220V 50Hz และเต้ารับมีสายดิน ก่อนเสียบปลั๊กทุกครั้ง
- ห้ามสอดนิ้วหรือมือเข้าใต้หัวจับฝาขณะมอเตอร์หมุน ผมยาว แขนเสื้อหลวม และถุงมือผ้า ต้องเก็บให้เรียบร้อย
- ตั้งแรงบิดไว้ระดับต่ำก่อนเสมอ แล้วค่อยเพิ่มระหว่างทดลองปิดฝา ป้องกันเกลียวรูดและฝาแตก
- ถ้าสายไฟ ปลั๊ก หรือตัวเครื่องมีรอยแตก/ไหม้จากการขนส่ง ห้ามใช้งาน ให้ติดต่อฝ่ายบริการก่อน
2สเปกและขวด/ฝาที่ใช้ได้
SPECIFICATIONS & COMPATIBILITY
ตารางสเปก Specifications
| รายการ | DDX-450 (รหัส 12506) |
|---|
| ประเภทเครื่อง | เครื่องปิดฝาเกลียวไฟฟ้า แบบตั้งโต๊ะ (วางและดันขวดด้วยมือ) |
|---|
| แรงดันไฟ / ความถี่ | 220V / 50Hz |
|---|
| กำลังไฟ | 50W |
|---|
| ระบบขับ | มอเตอร์เกียร์ไฟฟ้า ขับหัวจับฝาโดยตรง |
|---|
| กำลังการผลิต | 20–40 ขวด/นาที (ขึ้นกับความชำนาญของผู้ใช้และขนาดขวด) |
|---|
| ขนาดฝาที่ปิดได้ | เส้นผ่านศูนย์กลาง 10–50 มม. (ใช้หัวจับให้ตรงขนาดฝา) |
|---|
| ความสูงขวดที่ใช้ได้ | 40–200 มม. |
|---|
| การปรับตั้ง | ความเร็วรอบ · แรงบิด · ความสูงหัวจับฝา · ตำแหน่งตัวประคองขวด |
|---|
| ขนาดเครื่อง (กว้าง × ลึก × สูง) | ประมาณ 520 × 300 × 530 มม. |
|---|
| น้ำหนักเครื่อง | ประมาณ 23 กก. |
|---|
หมายเหตุ ขนาดและน้ำหนักเป็นค่าประมาณ อาจคลาดเคลื่อนเล็กน้อยตามล็อตการผลิต
ขวดและฝาที่ใช้ได้ Compatible Bottles & Caps
| ✔ ใช้ได้ดี | ✖ ไม่เหมาะ / ต้องสอบถามก่อน |
|---|
| ฝาเกลียวพลาสติกทรงกลม เช่น ฝาขวดยา วิตามิน ครีม โลชั่น แชมพู เคมีภัณฑ์ |
ฝากดล็อก (ปิดด้วยการกด ไม่มีเกลียว) — ใช้เครื่องกดปิดฝาแทน |
| ฝาเกลียวโลหะ เช่น ฝาขวดแก้วใส่ซอส น้ำผึ้ง แยม |
หัวปั๊ม / หัวสเปรย์ที่มีก้านยื่น — ต้องใช้หัวจับเฉพาะรุ่น |
| ฝาที่มีวงแหวนกันเปิด (ต้องตั้งแรงบิดให้พอดี) |
ฝาเหลี่ยม ฝารูปทรงพิเศษ หรือฝาที่ใหญ่กว่า 50 มม. / เล็กกว่า 10 มม. |
| ขวดกลม พลาสติก PE / PET / HDPE · ขวดแก้ว · ขวดโลหะ |
ขวดที่สูงน้อยกว่า 40 มม. หรือสูงเกิน 200 มม. |
| ขวดทรงเหลี่ยม/แบนที่จับด้วยมือได้มั่น ไม่หมุนตามฝา |
ขวดผนังบางมากที่บุบเมื่อบีบ — ต้องใช้แรงบิดต่ำและจับเบา ๆ |

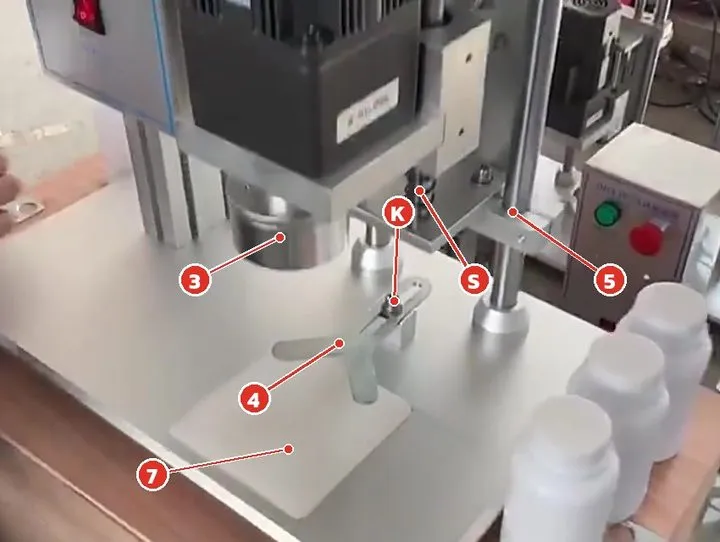

ชุดหัวจับฝาและตัวประคองขวด Capping Head & Bottle Guide
3 หัวจับฝา · S สปริงรองรับ · 4 ตัวประคองขวด · K น็อตปรับตัวประคอง · 5 เสาสไลด์ · 7 แผ่นรองขวด
- หัวจับฝา (3) ครอบฝาจากด้านบนแล้วหมุนขัน ด้านในต้องสะอาด ไม่มีคราบลื่น ไม่อย่างนั้นจะจับฝาไม่อยู่
- สปริงรองรับ (S) ชุดหัวจับยุบขึ้นได้เล็กน้อยเมื่อดันขวด ช่วยให้ฝาเข้าเกลียวนุ่มนวล ไม่กระแทกขวด
- ตัวประคองขวด (4) แผ่นตัว Y ใช้แนบข้างขวด ให้ขวดอยู่ตรงศูนย์กับหัวจับทุกครั้ง
- น็อตปรับ (K) คลายเพื่อเลื่อน/หมุนตัวประคองให้เข้ากับขนาดขวด แล้วขันกลับให้แน่น
- เสาสไลด์ (5) ใช้ปรับระดับชุดหัวจับขึ้น–ลงตามความสูงขวด
4ขั้นตอนการใช้งาน
HOW TO USE
ลำดับการปิดฝาตามปกติ Operating Steps

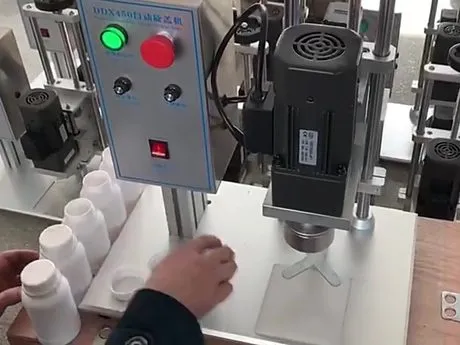

ขั้นที่ 1 สวมฝาบนปากขวดให้ตรง หมุนเบา ๆ ด้วยมือ 1/4 รอบให้เกลียวเริ่มกิน (ไม่ต้องขันแน่น)

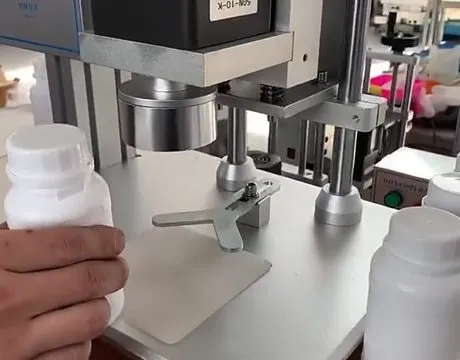

ขั้นที่ 2 วางก้นขวดบนแผ่นรอง ดันข้างขวดชิดตัวประคองให้ฝาอยู่ตรงใต้หัวจับ

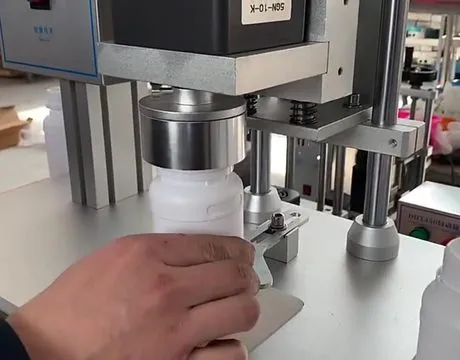

ขั้นที่ 3 จับตัวขวดให้มั่นแล้วดันขึ้นหาหัวจับฝา ค้างไว้ 1–3 วินาทีจนฝาหมุนแน่น

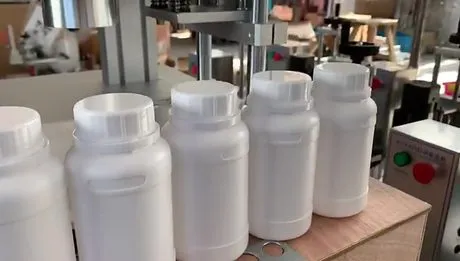

ขั้นที่ 4 ลดขวดลง ดึงออกจากตัวประคอง ตรวจความแน่นแบบสุ่ม แล้วหยิบขวดต่อไป

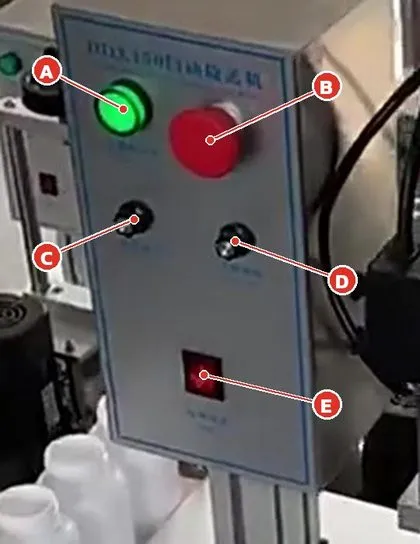

- เปิดเครื่อง — เปิดสวิตช์ไฟหลัก (E) แล้วกดปุ่มเริ่ม (A) ให้หัวจับฝาหมุนรอ
- ปิดฝาทีละขวด ตามขั้นที่ 1–4 ข้างบน — จับที่ตัวขวดเท่านั้น ไม่จับที่ฝาหรือคอขวด
- ตรวจคุณภาพระหว่างทาง — สุ่มเปิดฝาทุก ๆ 50–100 ขวด ถ้าความแน่นเปลี่ยน ให้ตรวจหัวจับฝาว่ามีคราบลื่นหรือไม่
- หยุดเครื่อง — กดปุ่มหยุด (B) ทุกครั้งที่พักงานหรือเปลี่ยนล็อตขวด แล้วปิดสวิตช์ไฟหลักเมื่อเลิกใช้
ความแน่นเท่ากันทุกขวดมาจาก “แรงบิดที่ตั้งไว้” — เครื่องจะขันจนถึงแรงบิดที่ตั้ง
ผู้ใช้ไม่ต้องออกแรงบิดเอง เพียงดันขวดขึ้นให้ตรงและค้างไว้จนฝาหยุดหมุนตาม
ถ้าดึงขวดออกเร็วเกินไป ฝาจะหลวมกว่าขวดอื่น
เคล็ดลับให้ปิดได้เร็วและสม่ำเสมอ Tips
| ›สวมฝารอไว้ก่อนให้คนหนึ่งสวมฝาเตรียมไว้เป็นแถว อีกคนปิดด้วยเครื่อง จะได้ถึง 30–40 ขวด/นาที |
›เช็ดปากขวดคราบครีม/ของเหลวที่ปากขวดทำให้ฝาลื่นและปิดไม่แน่น เช็ดก่อนสวมฝา |
›จัดโต๊ะเป็นไลน์ขวดรอปิดอยู่ด้านหนึ่ง ขวดที่ปิดแล้วอยู่อีกด้าน ไม่ต้องหันตัวไปมา |
| ›ขวดเดียวกันตั้งค่าเดียวจดค่าปุ่มปรับตั้งและความสูงหัวจับของขวดแต่ละแบบไว้ใช้ครั้งถัดไป |
›พักมอเตอร์ใช้งานต่อเนื่องนาน ให้พักเครื่องเป็นระยะ ถ้ามอเตอร์ร้อนจัดให้หยุดพักก่อน |
›ขวดหมุนตามฝาจับขวดให้มั่นขึ้น หรือขยับตัวประคองให้แนบขวดมากขึ้น |
