คู่มือการใช้งาน · ข้อมูลสินค้า · ฉบับภาษาไทย
เครื่องอบชา อบแห้ง อบหอม ตะกร้าไม้ไผ่สาน ฐานสแตนเลส
Electric Bamboo Basket Tea Roaster & Herb Dryer · รุ่น TBR · ไฟ 220V · 5 ขนาด
รหัสสินค้า 35566 – 35583 (18 รหัส)
TBR-20M … TBR-70R
เอกสาร เรียบเรียงโดยปัญญาเคมีภัณฑ์

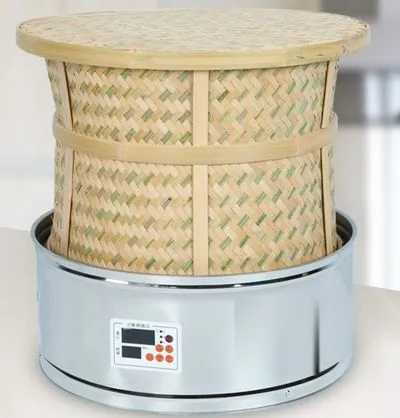

ภาพสินค้า: รุ่นดิจิทัล ฐานสแตนเลส — ตะกร้าไม้ไผ่ + ฝาไม้ไผ่ วางบนฐาน
เครื่องอบชาแบบตะกร้าไม้ไผ่ ประกอบด้วยฐานสแตนเลสทรงกระบอกที่มีขดลวดความร้อนอยู่ด้านใน ·
ตะกร้าไม้ไผ่สานมือวางบนฐาน · ถาดตะแกรงสำหรับเกลี่ยวัตถุดิบ และฝาไม้ไผ่ปิดด้านบน ตามข้อมูลสินค้า
ใช้อบไล่ความชื้นและปลุกกลิ่นใบชา (อบไฟ) · อบสมุนไพรแห้ง ถั่ว เมล็ด ธัญพืช และของแห้งที่ชื้น · อบกากชา/สมุนไพรให้กลิ่นหอมอ่อน ๆ ในห้อง ·
ตั้งอุณหภูมิได้ ประมาณ 30–110°C ไฟบ้าน 220V · กำลังไฟ 600–1,600 W ตามขนาด
สิ่งสำคัญก่อนใช้ —
เครื่องไม่มีพัดลม ความร้อนลอยขึ้นจากขดลวดเอง ต้องเกลี่ยบางและพลิกวัตถุดิบระหว่างอบ ·
ไม่ใช่เตาอบอาหาร ห้ามอบเนื้อสัตว์/อาหารสด · ไม้ไผ่และใบชาติดไฟได้ อย่าเปิดทิ้งไว้โดยไม่มีคนดูแล ·
รุ่น 60 / 70 กินไฟ 1,200–1,600 W ให้เสียบเต้ารับผนังที่มีสายดินโดยตรง
จุดเด่น Features
| ›5 ขนาด × 4 แบบแผง = 18 รหัสรุ่น 20 / 25 / 40 / 60 / 70 · แบบธรรมดา / ตั้งเวลา 90 นาที / ดิจิทัล+รีโมต / ดิจิทัล+รีโมต ฐานพ่นสี ตามข้อมูลสินค้า | ›อบชาได้ 0.5–4 กก. ต่อรอบรุ่น 25 ประมาณ 0.5–1 กก. ไปจนถึงรุ่น 70 ประมาณ 3–4 กก. ต่อรอบ (ใบชาแห้ง) ตามข้อมูลสินค้า | ›ตั้งอุณหภูมิได้ ประมาณ 30–110°Cใช้อบไล่ชื้นและปลุกกลิ่นชา สมุนไพรแห้ง ถั่ว ธัญพืช ของแห้ง · รุ่นดิจิทัลมีจอแสดงอุณหภูมิและเวลา ตามข้อมูลสินค้า |
| ›ฐานสแตนเลส ขดลวดความร้อนแบบหนาขดลวดวงกลมอยู่ก้นฐาน มีแท่งวัดอุณหภูมิตั้งกลาง ความร้อนลอยขึ้นผ่านตะกร้าสู่วัตถุดิบ ตามข้อมูลสินค้า | ›ตะกร้าไม้ไผ่สานมือ + ฝาไม้ไผ่ไม้ไผ่ระบายไอชื้นได้ เก็บความร้อนพอดี · มีถาดตะแกรงวางวัตถุดิบ ยกเข้า-ออกได้ ตามข้อมูลสินค้า | ›รีโมตอินฟราเรด (รุ่น R / P)ปุ่ม + / − อุณหภูมิและเวลา ผู้ผลิตระบุระยะใช้งานราว 20 ม. ต้องเล็งมาที่แผง ตามข้อมูลสินค้า |
เหมาะกับใคร Who uses it คำแนะนำทั่วไป
ร้านขายใบชาโรงคั่วชาขนาดเล็กร้านยาสมุนไพร · แพทย์แผนไทยร้านถั่ว · ของแห้ง · ของฝากบ้าน · คนรักชาโรงแรม · สปา (อบหอม)เก็บเมล็ดพันธุ์
ข้อมูลหลัก
ไฟฟ้า 220V · กำลังไฟ 600 / 900 / 1,200 / 1,600 W (รุ่น 25 / 40 / 60 / 70)
อุณหภูมิตั้งได้ ประมาณ 30–110°C · รุ่น T ตั้งเวลาได้ 90 นาที
ชุดเครื่อง = ฐาน + ตะกร้า + ถาดตะแกรง + ฝา (+ รีโมต รุ่น R / P)
รุ่น 20: ขนาดและกำลังไฟ สอบถามฝ่ายขาย
เกี่ยวกับเอกสารนี้ — เรียบเรียงโดยปัญญาเคมีภัณฑ์ จากตารางรุ่น ภาพ และคลิปสาธิตของสินค้า
ร่วมกับหลักการใช้เครื่องอบชาทั่วไป · มีป้ายกำกับที่มา ตามข้อมูลสินค้า / จากคลิปสาธิต / คำแนะนำทั่วไป / ⚠ ยังไม่ได้ยืนยัน ·
ภาพสินค้าอาจต่างจากของจริงเล็กน้อย ให้ยึดสินค้าที่ได้รับจริงเป็นหลัก
เนื้อหาในคู่มือ Contents
1ตารางรุ่น 18 รหัส · สเปก · หน้า 2
2วิธีเลือกรุ่น · ไฟบ้าน · หน้า 3
3ส่วนประกอบ · หลักการทำงาน · หน้า 4
4ตรวจรับ · ติดตั้ง · ใช้ครั้งแรก · หน้า 5
5แผงควบคุมดิจิทัล · รีโมต · หน้า 6
6ขั้นตอนใช้งาน 8 ขั้น · หน้า 7
7ตารางแนะนำการอบ · หน้า 8
8ความปลอดภัย · ดูแลรักษา · หน้า 9
9แก้ปัญหา · FAQ · ติดต่อ · หน้า 10
1ตารางรุ่น 18 รหัส และสเปกตามขนาด
MODELS & SPECIFICATIONS
ตารางรหัสสินค้า: ขนาด × แบบแผงควบคุม Model matrix — รหัสรุ่น / รหัสสินค้า ตามข้อมูลสินค้า
| ขนาด | M · ธรรมดาปรับด้วยมือ | T · ตั้งเวลา90 นาที | R · ดิจิทัล+รีโมตฐานสแตนเลส | P · ดิจิทัล+รีโมตฐานพ่นสี |
|---|
| รุ่น 20 | TBR-20M35566 | TBR-20T35567 | TBR-20R35568 | TBR-20P35569 |
|---|
| รุ่น 25 | TBR-25M35570 | TBR-25T35571 | TBR-25R35572 | TBR-25P35573 |
|---|
| รุ่น 40 | TBR-40M35574 | TBR-40T35575 | TBR-40R35576 | TBR-40P35577 |
|---|
| รุ่น 60 | TBR-60M35578 | TBR-60T35579 | TBR-60R35580 | ไม่มีแบบนี้ |
|---|
| รุ่น 70 | TBR-70M35581 | TBR-70T35582 | TBR-70R35583 | ไม่มีแบบนี้ |
|---|
แบบ P (ฐานพ่นสี) มีเฉพาะรุ่น 20 / 25 / 40 · สีของฐานพ่นสี สอบถามฝ่ายขาย · ทุกแบบใช้ตะกร้า ถาด และฝาไม้ไผ่ชุดเดียวกันตามขนาด
อ่านรหัสรุ่น Model code
TBRเครื่องอบชา
-
20–70ขนาด 5 แบบ
+
M T R Pแบบแผง
ตัวอย่าง — TBR-40R (35576) = ขนาด 40 แบบดิจิทัล + รีโมต ฐานสแตนเลส ·
TBR-25T (35571) = ขนาด 25 แบบตั้งเวลา 90 นาที
สเปกตามขนาด Specifications — หน่วยเซนติเมตร (ซม.) · กว้าง × ยาว × สูง ตามข้อมูลสินค้า
| รายการ | รุ่น 20 | รุ่น 25 | รุ่น 40 | รุ่น 60 | รุ่น 70 |
|---|
| ปริมาณชาต่อรอบ | สอบถามฝ่ายขาย
ผู้ผลิตไม่ได้ให้ตารางขนาดของรุ่น 20 | 0.5–1 กก. | 1–2 กก. | 2–3 กก. | 3–4 กก. |
|---|
| กำลังไฟ | 600 W | 900 W | 1,200 W | 1,600 W |
|---|
| ขนาดตัวเครื่อง | 29×29×34 | 40×40×46 | 63×63×63 | 70×70×60 |
|---|
| ขนาดตะกร้า | 25×25×21 | 37×37×30 | 58×58×43 | 70×70×65 |
|---|
| ถาดตะแกรง Ø | 22 ซม. | 34 ซม. | 54 ซม. | 68 ซม. |
|---|
| ขนาดกล่องบรรจุ | 32×32×35 | 41×41×47 | 65×65×64 | 73×73×65 |
|---|
| น้ำหนักรวมกล่อง | 2.8 กก. | 4.6 กก. | 12 กก. | 15 กก. |
|---|
| ไฟฟ้า | 220V (ไฟบ้าน) ทุกขนาด |
|---|
| อุณหภูมิที่ตั้งได้ | ประมาณ 30–110°C ทุกขนาด |
|---|
ตัวเลขทั้งหมดจากตารางรุ่นของผู้ผลิต วัดด้วยมือ คลาดเคลื่อนได้ 1–3 ซม. · ปริมาณชาต่อรอบคิดจากใบชาแห้ง วัตถุดิบเบา/ฟูอบได้น้อยกว่านี้ ·
บางช่องของผู้ผลิตไม่สอดคล้องกัน (เช่น รุ่น 70 ตะกร้าสูง 65 ซม. แต่ตัวเครื่องสูง 60 ซม.) ให้ใช้เป็นค่าประมาณ ⚠ ยังไม่ได้ยืนยัน

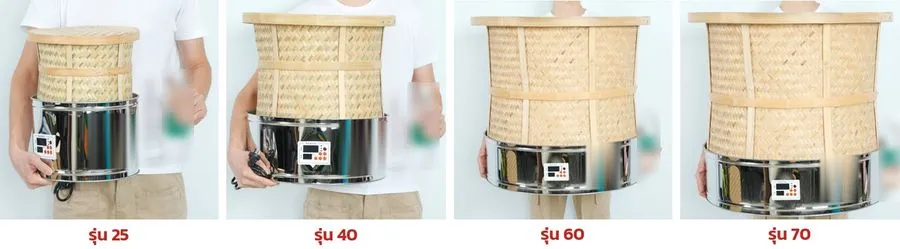

ขนาดจริงเทียบคนถือ Size comparison — ภาพสินค้า รุ่น 25 / 40 / 60 / 70 (ขวดน้ำดื่มวางเทียบขนาด) ตามข้อมูลสินค้า
2วิธีเลือกรุ่นให้ตรงงาน
SELECTION GUIDE
ก. เลือกขนาดจากปริมาณต่อรอบและพื้นที่ By batch size & space คำแนะนำทั่วไป
| ขนาด | เหมาะกับ | ปริมาณ · ขนาด | กำลังไฟ · กระแส* |
|---|
| รุ่น 20 | เล็กสุดในชุด · ทดลองอบปริมาณน้อย | ขนาด ปริมาณต่อรอบ และกำลังไฟ สอบถามฝ่ายขาย | — |
| รุ่น 25 | บ้าน · คนรักชา · ร้านกาแฟ-ชาขนาดเล็ก อบชาที่ชื้นครั้งละไม่มาก | ชา 0.5–1 กก./รอบ · ถาด Ø 22 ซม. · ตัวเครื่อง 29×29×34 ซม. วางบนโต๊ะได้ | 600 W ≈ 2.7 A |
| รุ่น 40 | ร้านชา · ร้านยาสมุนไพร · ร้านของฝาก ใช้ประจำสัปดาห์ละหลายครั้ง | ชา 1–2 กก./รอบ · ถาด Ø 34 ซม. · ตัวเครื่อง 40×40×46 ซม. | 900 W ≈ 4.1 A |
| รุ่น 60 | โรงคั่วชาเล็ก · ร้านของแห้ง/สมุนไพรที่อบทุกวัน | ชา 2–3 กก./รอบ · ถาด Ø 54 ซม. · ตัวเครื่อง 63×63×63 ซม. ควรวางบนพื้นหรือแท่นเตี้ย | 1,200 W ≈ 5.5 A |
| รุ่น 70 | งานปริมาณมากที่สุดในชุด · ต้องมีมุมเฉพาะและเต้ารับแยก | ชา 3–4 กก./รอบ · ถาด Ø 68 ซม. · ตัวเครื่อง 70×70×60 ซม. ยกคนเดียวลำบาก | 1,600 W ≈ 7.3 A |
* กระแสโดยประมาณ = วัตต์ ÷ 220 (คำนวณ ไม่ใช่ค่าที่ผู้ผลิตวัด) · หลักง่าย ๆ: ปริมาณที่ต้องอบต่อวัน ÷ จำนวนรอบที่ทำได้ แล้วเลือกขนาดที่ปริมาณต่อรอบสูงกว่าเล็กน้อย
เพราะการเกลี่ยบางอบได้สม่ำเสมอกว่าการอัดแน่นเต็มถาด · เผื่อพื้นที่รอบตัวเครื่องสำหรับยกฝาและยกถาดด้วย
ข. เลือกแบบแผงควบคุม M / T / R / P
| หัวข้อ | M · ธรรมดา | T · ตั้งเวลา | R · ดิจิทัล+รีโมต | P · ดิจิทัล+รีโมต ฐานพ่นสี |
|---|
| ตั้งอุณหภูมิ | ปรับด้วยมือที่ตัวเครื่อง | ปรับที่ตัวเครื่อง | ปุ่ม ▲▼ ที่แผง หรือรีโมต · จอ LED | เหมือน R |
|---|
| ตั้งเวลา | ไม่มีในชื่อรุ่น — ต้องคอยปิดเอง | ตั้งได้ 90 นาที | ปุ่ม ▲▼ เวลา · จอแสดงเป็นนาที | เหมือน R |
|---|
| รีโมต | ไม่มี | ไม่มี | มี (อินฟราเรด ราว 20 ม. ผู้ผลิตระบุ) | มี |
|---|
| ฐาน | สแตนเลส | สแตนเลส | สแตนเลส (ตามภาพในคู่มือนี้) | พ่นสี — สีสอบถามฝ่ายขาย |
|---|
| ขนาดที่มี | 20 · 25 · 40 · 60 · 70 | 20 · 25 · 40 · 60 · 70 | 20 · 25 · 40 · 60 · 70 | 20 · 25 · 40 |
|---|
| เหมาะกับ | ผู้ที่อยู่ดูเครื่องตลอดรอบอบ งานไม่ซับซ้อน | อบเป็นรอบ ๆ ไม่อยากลืมปิด | ต้องการตั้งอุณหภูมิละเอียด เห็นค่าบนจอ ปรับจากระยะไกล | เหมือน R แต่ต้องการฐานสีเข้ากับร้าน |
|---|
ภาพในคู่มือนี้เป็นรุ่นดิจิทัล + รีโมต ฐานสแตนเลส — รุ่น M / T หน้าตาแผงควบคุมต่างไป และรุ่น P สีฐานต่างไป
ขั้นตอนวางตะกร้า เกลี่ยวัตถุดิบ ปิดฝา พลิก และดูแลรักษา เหมือนกันทุกรุ่น · หน้าตาแผงรุ่น M / T ⚠ ยังไม่ได้ยืนยัน
ค. ตัดสินใจ 4 ขั้น Decision steps คำแนะนำทั่วไป
1อบอะไร ครั้งละเท่าไรใบชา/สมุนไพร/ถั่ว · ดูช่องปริมาณต่อรอบ
›
2วางตรงไหนวัดพื้นที่ + เผื่อรอบตัว · รุ่น 60/70 ตัวใหญ่ วางพื้นหรือแท่นเตี้ย
›
3ไฟพอไหมเต้ารับมีสายดิน · รุ่น 60/70 ใช้เต้ารับผนังแยก ไม่ใช้ร่วม
›
4คุมแบบไหนอยู่ดูตลอด = M · อบเป็นรอบ = T · ตั้งละเอียด/รีโมต = R หรือ P
ง. คำถามที่พนักงานขายมักเจอ For sales
| บ้านอบชาเดือนละไม่กี่กิโล ใช้รุ่นไหน? | รุ่น 25 (0.5–1 กก./รอบ) หรือรุ่น 40 ถ้าอยากอบรอบเดียวจบ · ถ้าอยากตั้งค่าละเอียดแนะนำแบบ R |
| ร้านขายชา อบไล่ชื้นทุกสัปดาห์? | รุ่น 40 หรือ 60 แบบ R · ตั้งอุณหภูมิได้ละเอียดและมีรีโมต อบหลายรอบต่อวันสะดวก |
| ไฟบ้านใช้ได้ไหม? | ได้ทุกขนาด (220V) · รุ่น 60 ≈ 5.5 A, รุ่น 70 ≈ 7.3 A ไม่ควรเสียบร่วมกับเครื่องทำน้ำอุ่น/ไมโครเวฟในปลั๊กเดียวกัน |
| รุ่น 20 ใหญ่แค่ไหน? | สอบถามฝ่ายขาย — ผู้ผลิตไม่ได้ให้ตารางขนาดและกำลังไฟของรุ่น 20 |
3ส่วนประกอบและหลักการทำงาน
PARTS & HOW IT WORKS
ชุดเครื่อง 4 ชิ้น (+ รีโมต รุ่น R / P) Components ตามข้อมูลสินค้า

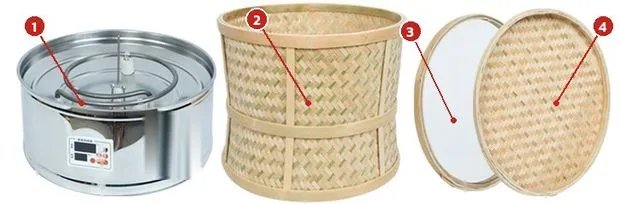

ภาพสินค้า: ฐาน · ตะกร้า · ถาดตะแกรง · ฝา
| 1 | ฐานสแตนเลส + แผงควบคุม — ทรงกระบอกสแตนเลสเงา ด้านในมีขดลวดความร้อนและแท่งวัดอุณหภูมิ ด้านหน้ามีแผงควบคุม (รุ่น R / P เป็นจอดิจิทัล) |
| 2 | ตะกร้าไม้ไผ่สานมือ — วางซ้อนบนขอบฐาน เป็นผนังห้องอบ ไม้ไผ่ระบายไอชื้นออกได้ทางช่องสาน |
| 3 | ถาดตะแกรงวางวัตถุดิบ — ขอบไม้ไผ่กลม + ตาข่าย ใส่ลงในตะกร้า เกลี่ยวัตถุดิบบนถาด ความร้อนผ่านตาข่ายขึ้นมาได้ |
| 4 | ฝาไม้ไผ่สานกลมแบน — ปิดด้านบนเก็บความร้อน · ยกเปิดดูและพลิกวัตถุดิบระหว่างอบ |
ฐานและภายในฐาน Base ตามข้อมูลสินค้า

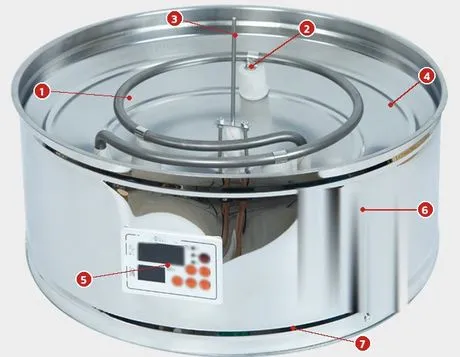

ภาพสินค้า: ฐานเปล่า (ยกตะกร้าออก)
| 1 | ขดลวดความร้อนแบบหนา — วงกลมอยู่ก้นฐาน เป็นตัวให้ความร้อน ร้อนจัดขณะใช้และหลังปิด |
| 2 | ชิ้นเซรามิกสีขาวบนขดลวด — คลิปสาธิตระบุว่าเป็นชุดควบคุมอุณหภูมิ ห้ามงัดหรือดึง |
| 3 | แท่งโลหะตั้งกลางฐาน — แท่งวัดอุณหภูมิยื่นขึ้นสู่ห้องอบ ห้ามงอ ห้ามวางของทับ |
| 4 | ขอบปากฐาน — รับขอบล่างของตะกร้า วางให้ลงเต็มรอบ |
| 5 | แผงควบคุม — รายละเอียดหน้า 6 |
| 6 | ตัวฐานสแตนเลส — ห้ามราดน้ำ เช็ดด้วยผ้าหมาดเท่านั้น |
| 7 | แหวนรองขอบล่าง — ยกตัวฐานพ้นพื้นเล็กน้อย |
ตะกร้าไม้ไผ่ Bamboo basket ตามข้อมูลสินค้า

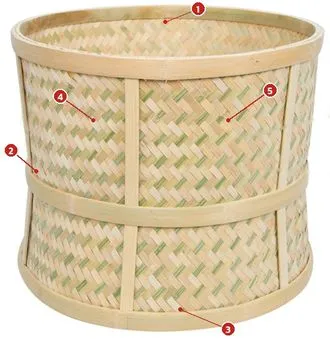

ภาพสินค้า: ตะกร้าเปล่า
| 1 | ขอบบน — ไม้ไผ่ดัดโค้งรัดปากตะกร้า รับฝา |
| 2 | ขอบรัดกลาง — เสริมความแข็งแรงรอบตัวตะกร้า |
| 3 | ขอบล่าง — ด้านที่วางลงบนขอบฐาน |
| 4 | ซี่ไม้ไผ่แนวตั้ง — เป็นโครงยึดผนังสาน |
| 5 | ผนังสานลายเฉียง — ผู้ผลิตระบุว่าสานจากผิวไม้ไผ่ชั้นที่ 1 และ 2 ยืดหยุ่น เหนียว · สีและลายแต่ละใบต่างกันเล็กน้อย |
หลักการทำงาน How it works คำแนะนำทั่วไป
1ขดลวดร้อนไฟเข้าขดลวดที่ก้นฐาน
›
2ความร้อนลอยขึ้นผ่านตาข่ายถาดสู่วัตถุดิบ
›
3ไอชื้นออกทางช่องสานไม้ไผ่และใต้ฝา
›
4คุมอุณหภูมิถึงค่าที่ตั้ง เครื่องตัด-ต่อความร้อนเอง
เครื่องไม่มีพัดลม — ชั้นล่างที่ใกล้ขดลวดร้อนกว่าชั้นบน จึงต้องเกลี่ยบางและพลิกกลับระหว่างอบ · ผู้ผลิตระบุว่าจอแสดงละเอียด 0.1°C
ประกอบ / ถอด — ทุกชิ้นวางซ้อนกัน ไม่มีน็อตหรือสลัก: ฐาน → ตะกร้า → ถาดตะแกรง (ใส่ลงในตะกร้า) → ฝา ·
ถอดกลับลำดับ ยกด้วยสองมือ หลังเครื่องเย็นแล้วเท่านั้น จากคลิปสาธิต
ห้ามแกะ/ดัด — ขดลวด ชิ้นเซรามิก และแท่งวัดอุณหภูมิ เป็นชุดควบคุมความร้อน
การดัดหรือย้ายตำแหน่งทำให้เครื่องคุมอุณหภูมิผิดได้ · ถ้าบิดงอจากการขนส่ง ให้แจ้งฝ่ายบริการ
4ตรวจรับ ติดตั้ง และใช้ครั้งแรก
RECEIVING, INSTALLATION & FIRST USE
ก. ตรวจรับสินค้า Receiving checklist
- รหัสสินค้า/ขนาด/แบบแผงตรงกับที่สั่ง (ตารางหน้า 2)
- ครบชุด: ฐาน · ตะกร้า · ถาดตะแกรง · ฝา · สายไฟ
- รุ่น R / P มีรีโมต · ทดลองกดดูตอนเสียบปลั๊ก
- ขดลวดไม่บิดงอ · แท่งวัดอุณหภูมิตั้งตรง
- ฐานไม่บุบ แผงไม่แตก สายไฟไม่ฉีกขาด
- ตะกร้าและฝาไม่แตก ไม่มีจุดรา · ถาดตาข่ายไม่ขาด
พบปัญหา — ถ่ายรูปกล่องและจุดที่พบ แจ้งทาง LINE @PYCM พร้อมรหัสสินค้า · หัวปลั๊กที่ติดมากับเครื่องอาจไม่ตรงกับเต้ารับที่บ้าน ⚠ ยังไม่ได้ยืนยัน
ถ้าต้องใช้ปลั๊กแปลง ให้เลือกตัวที่รับกำลังไฟของรุ่นได้และมีขาสายดิน

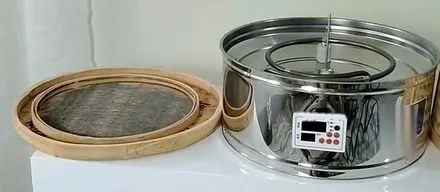

จากคลิปสาธิต ชิ้นส่วนวางเรียงก่อนประกอบ
ข. เลือกจุดวางเครื่อง Placement คำแนะนำทั่วไป
- พื้นเรียบ แข็งแรง รับน้ำหนักได้ — ไม่วางบนพรม ผ้าปูโต๊ะ หรือโต๊ะที่โยก · โต๊ะไม้ให้รองด้วยแผ่นกันร้อน · รุ่น 60 / 70 ตัวใหญ่ วางบนพื้นหรือแท่นเตี้ยจะยกฝาและถาดสะดวกกว่า
- เว้นรอบตัวเครื่องอย่างน้อย 30 ซม. ห่างผนัง ผ้าม่าน กล่องกระดาษ ถุงพลาสติก และของไวไฟ · ไม่วางใต้ตู้แขวนหรือชั้นวางของ เพราะความร้อนและไอชื้นลอยขึ้นด้านบน
- ห้องมีอากาศถ่ายเท — ระหว่างอบจะมีไอชื้นและกลิ่นชา/สมุนไพรออกมา · ห่างอ่างน้ำ ไม่ให้น้ำกระเด็นใส่ฐานและแผง
- หันแผงควบคุมออกด้านที่คนเดินถึง และไม่มีอะไรบังระหว่างจุดที่ใช้รีโมตกับแผง (รุ่น R / P)
ค. ไฟฟ้า Power — ไฟบ้าน 220V ทุกขนาด
| ขนาด | กำลังไฟ | กระแส* | การต่อไฟที่แนะนำ คำแนะนำทั่วไป |
|---|
| รุ่น 25 | 600 W | ≈ 2.7 A | เต้ารับในบ้านทั่วไปที่มีสายดิน · ปลั๊กพ่วงที่รับกำลังไฟได้ ไม่เสียบร่วมกับเครื่องใช้ไฟฟ้ากำลังสูง |
| รุ่น 40 | 900 W | ≈ 4.1 A | เต้ารับที่มีสายดิน · หลีกเลี่ยงปลั๊กพ่วงเส้นเล็ก |
| รุ่น 60 | 1,200 W | ≈ 5.5 A | เต้ารับผนังโดยตรง ไม่ใช้ปลั๊กพ่วง · ไม่ใช้วงจรเดียวกับเครื่องทำน้ำอุ่น/ไมโครเวฟ/กาต้มน้ำ |
| รุ่น 70 | 1,600 W | ≈ 7.3 A | เต้ารับผนังโดยตรง ควรเป็นวงจรที่ไม่มีเครื่องใช้ไฟฟ้ากำลังสูงอื่น · ถ้าเบรกเกอร์ตัดบ่อยให้ช่างไฟตรวจ |
| รุ่น 20 | สอบถามฝ่ายขาย | ใช้หลักเดียวกับรุ่น 25 จนกว่าจะทราบกำลังไฟ |
* คำนวณ วัตต์ ÷ 220 · ตัวฐานเป็นโลหะ ต้องต่อเต้ารับที่มีสายดิน · เดินสายไฟไม่ให้พาดผ่านฐานหรือใต้ตะกร้า · ห้ามม้วนสายไฟเป็นขดขณะใช้งาน
ง. ใช้ครั้งแรก First use คำแนะนำทั่วไป
1ทำความสะอาดเช็ดฐานด้านในและนอกด้วยผ้าหมาด · ปัดฝุ่นตะกร้า ถาด ฝาด้วยแปรงขนนุ่ม
›
2อบเปล่าประกอบครบชุดแต่ไม่ใส่วัตถุดิบ ตั้ง 60–70°C ราว 30 นาที ไล่กลิ่นใหม่และความชื้นของไม้ไผ่
›
3พักให้เย็นเปิดฝาระบาย สังเกตว่าไม่มีกลิ่นไหม้หรือเสียงผิดปกติ
›
4ทดลองจริงอบชาหรือวัตถุดิบปริมาณน้อยก่อน จดค่าอุณหภูมิ/เวลาที่ได้ผลดี
จ. เคลื่อนย้ายเครื่อง Moving คำแนะนำทั่วไป
- ปิดเครื่อง ถอดปลั๊ก และรอให้ฐานเย็นสนิทก่อนย้ายทุกครั้ง · ยกทีละชิ้น ฝา → ถาด → ตะกร้า → ฐาน ไม่ยกทั้งชุดโดยจับที่ตะกร้า (ตะกร้าไม่ได้ยึดกับฐาน)
- ยกฐานจากด้านล่างด้วยสองมือ ไม่ดึงที่สายไฟหรือแผงควบคุม · รุ่น 60 (รวมกล่อง 12 กก.) และรุ่น 70 (รวมกล่อง 15 กก.) ตัวใหญ่ ควรยกสองคน
- ขนส่งไกล: ใส่กล่องเดิม เอาวัตถุดิบออกทั้งหมด ห่อแผงควบคุมกันกระแทก วางตะกร้าและฝาไว้ด้านบน ไม่วางของหนักทับ
5แผงควบคุมดิจิทัลและรีโมต (รุ่น R / P)
CONTROL PANEL & REMOTE

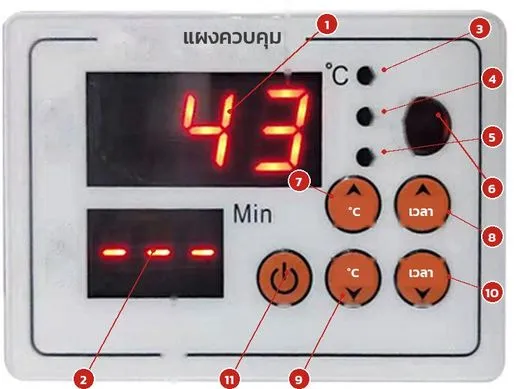

แผงควบคุมดิจิทัล Control panel — ป้ายบนแผงแปลเป็นภาษาไทยในภาพ ตามข้อมูลสินค้า
ภาพสินค้า: แผงควบคุมรุ่นดิจิทัล (หมายเลขตามตารางขวา)
| 1 | จออุณหภูมิ (°C) — ตัวเลขสีแดง · ขณะกดปรับจะเห็นค่าเปลี่ยนตามที่ตั้ง |
| 2 | จอเวลา (Min = นาที) — แสดงเวลาที่ตั้งเป็นนาที · ภาพสินค้าแสดง "– – –" ความหมาย ⚠ ยังไม่ได้ยืนยัน |
| 3 | ไฟแสดง "ทำความร้อน" — ป้ายเดิมบนแผงเขียนว่าทำความร้อน |
| 4 | ไฟแสดง "ไฟเข้า" — ป้ายเดิมบนแผงเขียนว่าแหล่งไฟ |
| 5 | ไฟแสดง "ปรับตั้ง" — ป้ายเดิมบนแผงเขียนว่าปรับตั้ง |
| 6 | ช่องกลมสีดำ — น่าจะเป็นช่องรับสัญญาณรีโมต ⚠ ยังไม่ได้ยืนยัน — เล็งรีโมตมาทางแผง |
| 7 | ปุ่ม ▲ อุณหภูมิ — เพิ่มอุณหภูมิที่ตั้ง |
| 8 | ปุ่ม ▲ เวลา — เพิ่มเวลาที่ตั้ง |
| 9 | ปุ่ม ▼ อุณหภูมิ — ลดอุณหภูมิที่ตั้ง |
| 10 | ปุ่ม ▼ เวลา — ลดเวลาที่ตั้ง |
| 11 | ปุ่มเปิด/ปิด ⏻ — เปิด-ปิดการทำงาน |

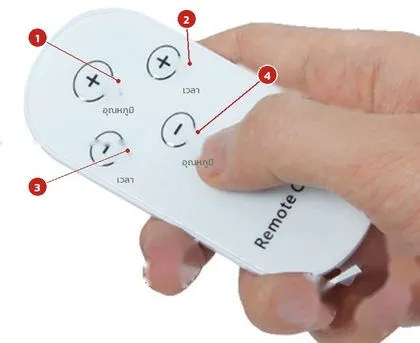

รีโมตอินฟราเรด Remote control ตามข้อมูลสินค้า
ภาพสินค้า: รีโมตสีขาวทรงรี
| 1 | + อุณหภูมิ — เพิ่มอุณหภูมิ |
| 2 | + เวลา — เพิ่มเวลา |
| 3 | − เวลา — ลดเวลา |
| 4 | − อุณหภูมิ — ลดอุณหภูมิ |
| 5 | ปุ่มกลมด้านล่าง — ในคลิปสาธิตเห็นปุ่มเปิด/ปิดที่ปลายล่างของรีโมต (ภาพนี้มือบังอยู่) จากคลิปสาธิต |
- ผู้ผลิตระบุระยะใช้งานราว 20 ม. · เป็นอินฟราเรด ต้องเล็งมาที่แผงและไม่มีสิ่งกีดขวาง ใช้ข้ามห้องหรือทะลุผนังไม่ได้
- กดแล้วไม่ตอบสนอง: ตรวจถ่านในรีโมต · ชนิดถ่าน ⚠ ยังไม่ได้ยืนยัน ดูที่ฝาหลังรีโมต
- รีโมตใช้กับแผงดิจิทัลเท่านั้น รุ่น M / T ไม่มีรีโมต
ตั้งค่าจากคลิปสาธิต What the demo shows จากคลิปสาธิต

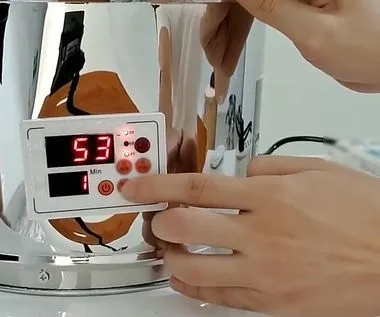

กดปุ่มที่แผง ตัวเลขบนจออุณหภูมิเปลี่ยน (ในคลิปปรับจาก 27 เป็น 53) และจอเวลาเปลี่ยนเป็น 1 → 3 → 5

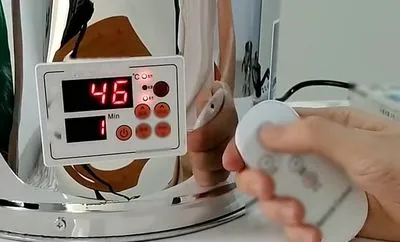

กดปุ่มบนรีโมต เล็งมาที่แผง ตัวเลขบนจออุณหภูมิเปลี่ยนเช่นกัน (ในคลิป 30 → 46 → 50)

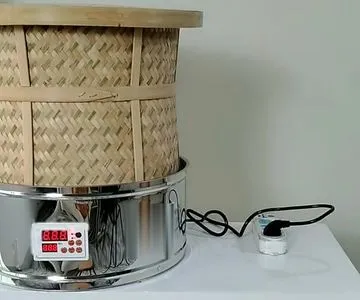

ลำดับที่แนะนำ คำแนะนำทั่วไป — เสียบปลั๊ก → กด ⏻ เปิด → ตั้งอุณหภูมิด้วย ▲▼ → ตั้งเวลาด้วย ▲▼ → สังเกตไฟแสดงทำความร้อนติด ·
ทดลองกดทุกปุ่มตอนเครื่องเปล่าก่อนใช้จริงหนึ่งครั้ง เพื่อดูว่าค่าเปลี่ยนทีละเท่าไรและครบเวลาแล้วเครื่องหยุดเอง ·
รุ่น M / T แผงต่างจากภาพนี้ — ใช้ป้ายบนแผงและเอกสารที่มากับเครื่องตอนส่งมอบ ร่วมกับขั้นตอนหน้า 7
6ขั้นตอนใช้งาน
OPERATION — ภาพจากคลิปสาธิตของสินค้า
1วางฐานวางฐานบนจุดที่เตรียมไว้ (หน้า 5) · ดูให้ก้นฐานและขดลวดไม่มีเศษใบชาหรือฝุ่น

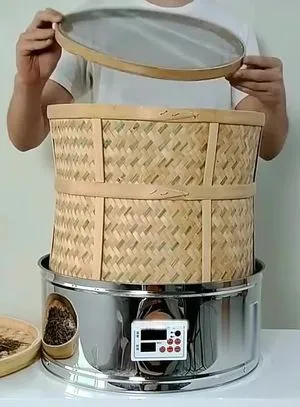

2วางตะกร้า + ใส่ถาดวางตะกร้าไม้ไผ่ลงบนขอบฐานให้ลงเต็มรอบ แล้วใส่ถาดตะแกรงลงในตะกร้า
3เกลี่ยวัตถุดิบบาง ๆเกลี่ยให้หนาสม่ำเสมอ ราว 2–3 ซม. · ไม่กองเป็นภูเขาตรงกลาง · ไม่ให้เศษร่วงลงขดลวด

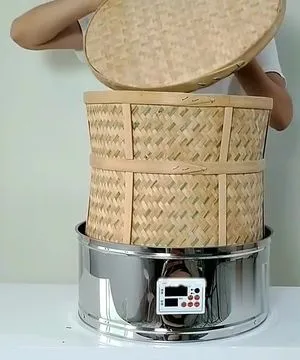

4ปิดฝาไม้ไผ่วางฝาให้เต็มขอบตะกร้า เก็บความร้อน
5เสียบปลั๊กเสียบเต้ารับที่มีสายดิน · ในคลิปเมื่อเสียบปลั๊ก จอติดแสดงเลข 8 ทุกหลักชั่วครู่
6ตั้งอุณหภูมิ / เวลากด ⏻ แล้วตั้งค่าด้วย ▲▼ ที่แผงหรือรีโมต (หน้า 6) · เริ่มจากค่าต่ำในตารางหน้า 8
7 · ระหว่างอบ
ทุก 20–30 นาที สวมถุงมือกันร้อน เปิดฝา พลิกกลับวัตถุดิบ (ล่างขึ้นบน ขอบเข้ากลาง) แล้วปิดฝา ·
ดม-จับดู ถ้าเริ่มมีกลิ่นไหม้หรือขอบใบเกรียม ให้ลดอุณหภูมิทันที · อยู่ใกล้เครื่องตลอดรอบอบ
8 · อบเสร็จ
กด ⏻ ปิด แล้วถอดปลั๊ก · ยกถาดออกวางบนที่ทนร้อน พักให้เย็นสนิทก่อนบรรจุ (บรรจุตอนอุ่นจะมีไอน้ำเกาะถุง ทำให้ชื้นอีก) ·
เก็บในภาชนะปิดสนิท กันแสง กันชื้น · ตั้งฐานพักให้เย็นก่อนทำความสะอาด
รุ่น T (ตั้งเวลา 90 นาที) — ตั้งเวลาไม่เกิน 90 นาทีต่อครั้ง ถ้าต้องอบนานกว่านั้นให้ตั้งรอบใหม่หลังพลิกวัตถุดิบ ·
รุ่น M (ธรรมดา) — ไม่มีตั้งเวลาในชื่อรุ่น ต้องจับเวลาเองและปิดเครื่องเองทุกครั้ง · ขั้นตอน 1–5, 7–8 เหมือนทุกรุ่น คำแนะนำทั่วไป
ปริมาณที่ใส่ต่อรอบ — ใช้ตารางหน้า 2 เป็นเพดาน (เช่น รุ่น 40 ใบชาแห้ง 1–2 กก.) ·
วัตถุดิบฟู เบา หรือชื้นมาก ใส่น้อยกว่านี้ · ถ้าเกลี่ยแล้วหนาเกิน 3 ซม. ให้แบ่งเป็น 2 รอบ ได้ผลสม่ำเสมอกว่าอัดรอบเดียว คำแนะนำทั่วไป
ห้าม — วางวัตถุดิบลงบนขดลวดโดยตรงโดยไม่มีถาด · ใส่วัตถุดิบเปียกน้ำหยด · คลุมตะกร้าด้วยผ้า/พลาสติก ·
ยกตะกร้าออกขณะเครื่องยังทำงาน · ปล่อยเครื่องทำงานโดยไม่มีคนดูแล
7ตารางแนะนำการอบ
ROASTING & DRYING GUIDE
อ่านก่อนใช้ตาราง — เป็นคำแนะนำทั่วไป ปรับตามวัตถุดิบจริง (ความชื้น ความหนา ปริมาณ และขนาดเครื่อง) ไม่ใช่ค่าจากผู้ผลิต ·
เครื่องตั้งได้ ประมาณ 30–110°C ทุกค่าในตารางจึงอยู่ไม่เกิน 100°C · เริ่มจากค่าต่ำของช่วง อบปริมาณน้อยก่อน แล้วค่อยเพิ่ม · จดค่าที่ได้ผลดีไว้ใช้รอบต่อไป
| วัตถุดิบ | จุดประสงค์ | อุณหภูมิเริ่มต้น | เวลาโดยประมาณ | สังเกตว่าพอดี / ข้อควรรู้ |
|---|
| ชาเขียว · ชาขาว ที่ชื้นจากการเก็บ | ไล่ความชื้น ฟื้นความกรอบ | 50–60°C | 20–40 นาที | ใบกรอบ บี้แล้วแตก กลิ่นสด ไม่มีกลิ่นคั่ว · สูงกว่านี้กลิ่นเขียวจะหาย |
| ชาอูหลง | อบไฟปลุกกลิ่นหอม | 80–100°C | 1–3 ชั่วโมง แบ่งรอบ | กลิ่นหอมคั่วชัดขึ้น สีใบเข้มขึ้นเล็กน้อย · พลิกบ่อย ชิมน้ำชาทุกรอบ |
| ชาดำ · ชาผู่เอ๋อ | ไล่ชื้น ไล่กลิ่นอับจากการเก็บ | 50–70°C | 30–60 นาที | กลิ่นอับหายไป ใบแห้ง ไม่จับตัวเป็นก้อน · ชาอัดแผ่นให้แกะเป็นชิ้นเล็กก่อน |
| สมุนไพรแห้ง · เครื่องยา · ดอกไม้แห้ง | ไล่ชื้น กันขึ้นรา ก่อนเก็บ | 40–60°C | 30–90 นาที | ใบ/ดอกบางใช้ค่าต่ำ · รากและเหง้าหั่นบางใช้ค่าสูงในช่วงนี้ · หักแล้วแตกดังกรอบ |
| ถั่ว · เมล็ดแตง · ผลไม้แห้ง | ไล่ชื้น คืนความกรอบ | 70–100°C | 30–60 นาที | ไม่ใช่การคั่วให้สุกเกรียมแบบเตา · ปล่อยให้เย็นก่อนชิมความกรอบ |
| ธัญพืช · เห็ดแห้ง · ของแห้งที่ชื้น | ไล่ความชื้นก่อนเก็บ | 50–70°C | 30–60 นาที | ผิวแห้ง ไม่เหนียวมือ ไม่มีไอน้ำเกาะฝา |
| เมล็ดพันธุ์สำหรับเพาะปลูก | ไล่ชื้นอ่อน ๆ ก่อนเก็บ | 30–40°C | ตามความชื้น | อุณหภูมิสูงอาจทำให้งอกไม่ดี · ใช้ค่าต่ำสุดเสมอ |
| กากชา · ใบชาเก่า · สมุนไพรหอม | อบหอม ให้กลิ่นอ่อน ๆ ในห้อง | 60–80°C | ตามต้องการ | แง้มฝาเล็กน้อยให้กลิ่นออก · อยู่ดูแลตลอด ไม่เปิดทิ้งข้ามคืน |
เวลาในตารางนับเมื่ออุณหภูมิถึงค่าที่ตั้ง · พลิกทุก 20–30 นาที · เกลี่ยหนาราว 2–3 ซม. ถ้าหนากว่านี้ให้เพิ่มเวลาหรือแบ่งรอบ ·
อุณหภูมิบนจอวัดที่แท่งในฐาน บริเวณถาดและใต้ฝาจะต่ำกว่าเล็กน้อย
วัตถุดิบที่ใช้กับเครื่องนี้ Materials — ภาพประกอบจากสินค้า
ใบชาอบไล่ชื้น ปลุกกลิ่น
สมุนไพร · เครื่องยาอบแห้งกันรา
ถั่ว · ผลไม้แห้งคืนความกรอบ
ธัญพืชไล่ความชื้น
ของแห้ง · เห็ดแห้งไล่ชื้นก่อนเก็บ
เมล็ด · เมล็ดพันธุ์ใช้อุณหภูมิต่ำ
ไม่เหมาะกับเครื่องนี้ Not suitable
✕เนื้อสัตว์ ปลา อาหารทะเลสด
✕อาหารที่ต้องปรุงให้สุก
✕ของเปียกน้ำหยด ซอส ของเหลว
✕ของมีน้ำมันมากที่หยดลงขดลวด
✕สารเคมี ตัวทำละลาย ของไวไฟ
ผลไม้สดหั่นชิ้นใหญ่และผักสดมีน้ำมาก — ผู้ผลิตแสดงการใช้กับของแห้งและใบชาเป็นหลัก ยังไม่มีข้อมูลการอบแห้งของสด ⚠ ยังไม่ได้ยืนยัน
หลังอบ: พักและเก็บ After roasting คำแนะนำทั่วไป
1พักให้เย็นเทออกจากถาดเกลี่ยบนถาดสะอาด ให้เย็นถึงอุณหภูมิห้อง
›
2ตรวจหักดูความกรอบ ดมกลิ่น · ยังชื้นให้อบเพิ่มอีกรอบสั้น ๆ
›
3บรรจุภาชนะปิดสนิท ทึบแสง ใส่ซองกันชื้นได้ · เขียนวันที่อบ
›
4จดบันทึกชนิด ปริมาณ อุณหภูมิ เวลา ผลที่ได้ ใช้ปรับรอบต่อไป
9แก้ปัญหาเบื้องต้น · คำถามที่พบบ่อย
TROUBLESHOOTING · FAQ
ก. แก้ปัญหาเบื้องต้น Troubleshooting คำแนะนำทั่วไป
| อาการ | สาเหตุที่เป็นไปได้ | วิธีแก้ไข |
|---|
| เสียบปลั๊กแล้วจอไม่ติด | ปลั๊กหลวม · เต้ารับ/ปลั๊กพ่วงไม่มีไฟหรือปิดสวิตช์ | ตรวจเต้ารับด้วยเครื่องใช้ไฟฟ้าอื่น · เสียบใหม่ให้แน่น · ยังไม่ติด ติดต่อฝ่ายบริการ |
| จอติดแต่ไม่ร้อน | ยังไม่ได้กดเปิด · ตั้งอุณหภูมิต่ำกว่าอุณหภูมิห้อง · ยังไม่ได้ตั้งเวลา | กด ⏻ · ตั้งอุณหภูมิให้สูงกว่าอุณหภูมิห้อง · ตั้งเวลา · ดูไฟแสดงทำความร้อน |
| รีโมตกดไม่ติด | ถ่านหมด/ใส่ผิดขั้ว · ไม่ได้เล็งที่แผง · มีของบัง · แดดส่องแผงแรง | เปลี่ยนถ่าน · เล็งตรงช่องรับสัญญาณในระยะใกล้ · ใช้ปุ่มที่แผงแทนชั่วคราว |
| ชั้นล่างเกรียม ชั้นบนยังชื้น | เกลี่ยหนาเกิน · ไม่พลิก · อุณหภูมิสูงเกิน | เกลี่ยบางราว 2–3 ซม. · พลิกทุก 20–30 นาที · ลดอุณหภูมิแล้วเพิ่มเวลา |
| มีกลิ่นไหม้ / ควัน | เศษใบชาร่วงลงขดลวด · ตั้งอุณหภูมิสูงเกิน | ปิดเครื่อง ถอดปลั๊ก พักให้เย็น ปัดเศษออกจากขดลวด · ใช้ถาดทุกครั้ง · ลดอุณหภูมิ |
| อุณหภูมิที่ถาดต่ำกว่าบนจอ | จอวัดจากแท่งในฐานใกล้ขดลวด ถาดอยู่สูงกว่า | ปกติของเครื่องแบบนี้ · วัดด้วยเทอร์โมมิเตอร์ที่ระดับถาดครั้งแรกแล้วจดค่าชดเชย |
| ชาติดกลิ่นไม้ไผ่ในรอบแรก ๆ | ตะกร้าใหม่ยังมีกลิ่นไม้ | อบเปล่า 60–70°C ราว 30 นาทีก่อนใช้ (หน้า 5) · ทำซ้ำได้ |
| ตะกร้า/ฝาขึ้นจุดรา | เก็บในที่ชื้น · ล้างน้ำแล้วไม่แห้ง | ปัด เช็ด ผึ่งให้แห้ง อบเปล่าอุณหภูมิต่ำ · ราลึกให้เปลี่ยนตะกร้า (หน้า 9) |
| เบรกเกอร์ตัด / ปลั๊กพ่วงร้อน | รุ่นกำลังไฟสูงใช้ปลั๊กพ่วงเล็ก หรือใช้ร่วมกับเครื่องใช้ไฟฟ้าอื่น | เสียบเต้ารับผนังโดยตรง แยกวงจร · ยังตัดอยู่ให้ช่างไฟตรวจ |
| ตะกร้าโยก วางไม่สนิท | วางเยื้อง · ขอบล่างตะกร้าเสียรูป | หมุนตะกร้าให้ลงในขอบฐานเต็มรอบ · ตะกร้าเสียรูปมากให้เปลี่ยน |
ข. คำถามที่พบบ่อย FAQ
| อบเนื้อสัตว์ ปลา หรืออาหารสดได้ไหม? | ไม่ได้ — ไม่ใช่เตาอบอาหาร ใช้อบแห้ง/อบหอมวัตถุดิบแห้งเท่านั้น |
| ใช้ไฟบ้านได้ไหม? | ได้ ไฟ 220V ทุกขนาด · ต้องมีสายดิน · รุ่น 60 / 70 เสียบเต้ารับผนังโดยตรง (≈ 5.5 / 7.3 A) |
| ตั้งอุณหภูมิได้สูงสุดเท่าไร? | ประมาณ 30–110°C · งานอบชา/สมุนไพรส่วนใหญ่ใช้ไม่เกิน 100°C (หน้า 8) |
| เครื่องมีพัดลมไหม? | ไม่มี — เครื่องไม่มีพัดลม ความร้อนลอยขึ้นจากขดลวดเอง จึงต้องพลิกวัตถุดิบระหว่างอบ |
| รุ่น 20 ขนาดเท่าไร กินไฟเท่าไร? | สอบถามฝ่ายขาย — ผู้ผลิตไม่ได้ให้ตารางของรุ่น 20 |
| ฐานพ่นสี (แบบ P) สีอะไร? | สอบถามฝ่ายขาย — มีเฉพาะรุ่น 20 / 25 / 40 |
| แบบ M / T / R ต่างกันอย่างไร? | M ปรับด้วยมือ ไม่มีตั้งเวลา · T ตั้งเวลา 90 นาที · R จอดิจิทัล ปุ่ม ▲▼ และรีโมต (หน้า 3) |
| รีโมตใช้ได้ไกลแค่ไหน? | ผู้ผลิตระบุราว 20 ม. · อินฟราเรด ต้องเล็งที่แผง ไม่มีอะไรบัง |
| ล้างตะกร้าไม้ไผ่ด้วยน้ำได้ไหม? | ได้นาน ๆ ครั้ง ล้างเร็ว ๆ แล้วผึ่งลมในที่ร่มให้แห้งสนิท · ปกติใช้แปรงปัดก็พอ |
| ซื้อตะกร้า ถาด ฝา หรือรีโมตแยกได้ไหม? | สอบถามฝ่ายขาย |
ค. ข้อมูลที่ยังไม่ยืนยัน Not confirmed — ให้สอบถามฝ่ายขายก่อนสั่ง
ขนาด กำลังไฟ ปริมาณต่อรอบ ของรุ่น 20
สีฐานแบบ P (ฐานพ่นสี)
หน้าตาแผงควบคุมแบบ M / T
ชนิดหัวปลั๊ก · ชนิดถ่านรีโมต
เวลาตั้งสูงสุดของแบบดิจิทัล · ความหมาย "– – –" บนจอเวลา
การขายตะกร้า ถาด ฝา รีโมตแยกชิ้น
