คู่มือการใช้งานแท่งอัลตราโซนิคแบบจุ่ม พร้อมเครื่องกำเนิดสัญญาณ USR-GH0320 – USR-GH21105 (ภาษาไทย) — รหัส 35558-35564

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
คู่มือการใช้งาน · USER MANUAL
แท่งอัลตราโซนิคแบบจุ่ม พร้อมเครื่องกำเนิดสัญญาณดิจิทัล
Immersion Ultrasonic Rod + Ultrasonic Generator · 150 – 1,050W · 40kHz · รุ่น USR-GH0320 – USR-GH21105
ฉบับรวม 7 รหัสสินค้า
รหัส 35558 – 35564

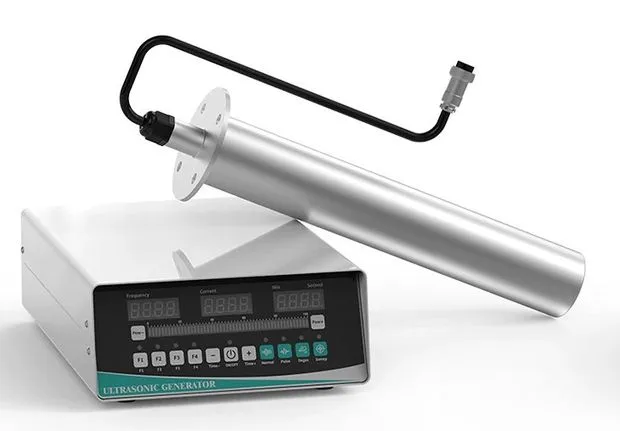

แท่งอัลตราโซนิคแบบจุ่มพร้อมเครื่องกำเนิดสัญญาณ
1 ชุด = แท่งสั่นสแตนเลส 1 แท่ง + เครื่องกำเนิดสัญญาณ 1 เครื่อง + สายไฟ (ภาพสินค้า — ความยาวแท่งต่างกันตามรุ่น)
150–1,050Wกำลังอัลตราโซนิค 7 รุ่น
40kHzความถี่ค่าเริ่มต้น (28kHz สั่งพิเศษ)
3–21หัวสั่นหัวละ 50W เรียงในแท่ง
200–1,050มม.ขนาดแท่งตามตารางผู้ผลิต
ข้อมูลหลัก
ชนิด: แท่งสั่นจุ่มในของเหลว ปล่อยคลื่นรอบตัวแท่ง 360° ตามข้อมูลสินค้า
ไฟฟ้า: AC 220–240V 50Hz 1 เฟส ต้องมีสายดิน ตามข้อมูลสินค้า
แท่ง: ท่อสแตนเลส 304 หนา 2.0 มม. · Ø 50/60 มม. ตามข้อมูลสินค้า
เครื่องกำเนิดสัญญาณ: จอดิจิทัล ตั้งเวลา 1–99 นาทีหรือเปิดค้าง · ปรับกำลังเป็นเปอร์เซ็นต์ · 4 โหมด ตามข้อมูลสินค้า

ใช้กับงานอะไรได้ Applications ตามข้อมูลสินค้า

ล้างชิ้นงาน ขจัดคราบน้ำมันกระจายตัว / ผสมให้เข้ากันทำอิมัลชันไล่ฟอง / ไล่ก๊าซช่วยละลายสกัดสารจากพืชเปลี่ยนถังสแตนเลส/ถังพลาสติกที่มีอยู่ ให้เป็นถังอัลตราโซนิค

รหัสสินค้าที่คู่มือนี้ครอบคลุม Product codes ตามข้อมูลสินค้า

รหัสรุ่นกำลังหัวสั่นขนาดแท่งร่วมทุกรุ่น
35558USR-GH0320150W3 หัว200 มม.40kHz · Ø 50/60 มม. · สแตนเลส 304
35559USR-GH0635300W6 หัว350 มม.40kHz · Ø 50/60 มม. · สแตนเลส 304
35560USR-GH0950450W9 หัว500 มม.40kHz · Ø 50/60 มม. · สแตนเลส 304
35561USR-GH1265600W12 หัว650 มม.40kHz · Ø 50/60 มม. · สแตนเลส 304
35562USR-GH1580750W15 หัว800 มม.40kHz · Ø 50/60 มม. · สแตนเลส 304
35563USR-GH1895900W18 หัว950 มม.40kHz · Ø 50/60 มม. · สแตนเลส 304
35564USR-GH211051,050W21 หัว1,050 มม.40kHz · Ø 50/60 มม. · สแตนเลส 304

ค่าทั้งหมดเป็นค่าอ้างอิงตามข้อมูลสินค้า · ขนาดแท่งเป็นค่าในตารางผู้ผลิต ความยาวจริงยืนยันกับฝ่ายขายก่อนออกแบบถัง (หน้า 2) · ภาพสินค้าอาจต่างจากของจริงเล็กน้อย

สารบัญ Contents

1 สเปก 7 รุ่น · หน้า 2 2 ชื่อชิ้นส่วน / ของในกล่อง · หน้า 3 3 หลักการทำงาน / งานที่ใช้ · หน้า 4 4 วิธีเลือกรุ่นตามขนาดถัง · หน้า 5 5 การติดตั้ง 3 แบบ · หน้า 6 6 ไฟฟ้า / ต่อสาย / ก่อนเปิดครั้งแรก · หน้า 7 7 แผงควบคุม · หน้า 8 8 ขั้นตอนใช้งาน · หน้า 9 9 ใช้ตามงาน 4 แบบ · หน้า 10 10 ความปลอดภัย / ดูแลรักษา · หน้า 11 11 แก้ปัญหาเบื้องต้น · หน้า 12 12 คำถามที่พบบ่อย / ติดต่อ · หน้า 13
คู่มือการใช้งานแท่งอัลตราโซนิคแบบจุ่ม รุ่น USR-GH0320 – USR-GH21105 · รหัสสินค้า 35558–35564 หน้า 1 / 13
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
1
สเปก 7 รุ่น
SPECIFICATIONS

ตารางสเปกเทียบ 7 รุ่น Specifications ตามข้อมูลสินค้า

รายการ150W
USR-
GH0320		300W
USR-
GH0635		450W
USR-
GH0950		600W
USR-
GH1265		750W
USR-
GH1580		900W
USR-
GH1895		1,050W
USR-
GH21105
รหัสสินค้า35558355593556035561355623556335564
กำลังอัลตราโซนิค150W300W450W600W750W900W1,050W
จำนวนหัวสั่น3 หัว6 หัว9 หัว12 หัว15 หัว18 หัว21 หัว
กำลังต่อหัวสั่น50W50W50W50W50W50W50W
ขนาดแท่ง (ตารางผู้ผลิต)200 มม.350 มม.500 มม.650 มม.800 มม.950 มม.1,050 มม.
ความยาวตามชื่อตัวเลือก150 มม.280 มม.420 มม.540 มม.680 มม.810 มม.940 มม.
Ø แท่ง50/60 มม.50/60 มม.50/60 มม.50/60 มม.50/60 มม.50/60 มม.50/60 มม.
ความถี่40kHz40kHz40kHz40kHz40kHz40kHz40kHz
ไฟเข้า220–240V220–240V220–240V220–240V220–240V220–240V220–240V

กำลังรวม = 50W × จำนวนหัวสั่น ตรงทุกรุ่น · แถวสีส้ม: ตัวเลือกสินค้าระบุความยาวสั้นกว่าขนาดแท่งในตาราง (น่าจะเป็นช่วงที่สั่นจริง) ⚠ ยังไม่ได้ยืนยัน — สอบถามฝ่ายขายก่อนสั่งทำถังหรือขายึด

ข้อมูลที่เหมือนกันทุกรุ่น Common data ตามข้อมูลสินค้า

ความถี่40kHz เป็นค่าเริ่มต้น · ต้องการ 28kHz ต้องแจ้งตอนสั่ง (สั่งพิเศษ) — สอบถามฝ่ายขาย
ตัวแท่งท่อสแตนเลส 304 หนา 2.0 มม. ปิดผนึก ปลายด้านหนึ่งปิดเรียบ อีกด้านมีหน้าแปลนกลม 4 รู + ข้อต่อสายกันน้ำ
เส้นผ่านศูนย์กลางแท่ง50 หรือ 60 มม. — รุ่นไหนเป็นขนาดไหน ⚠ ยังไม่ได้ยืนยัน
ไฟฟ้าAC 220–240V 50Hz 1 เฟส · ต่อสายดิน · เสียบปลั๊กใช้ได้ ไม่ต้องเดินไฟ 380V
เครื่องกำเนิดสัญญาณแยกตัวจากแท่ง · จอแสดงความถี่ / กระแส / เวลา · ปรับกำลังเป็นเปอร์เซ็นต์ · ตั้งเวลา 1–99 นาทีหรือเปิดค้าง · โหมด Normal / Pulse / Degas / Sweep
ระบบป้องกันป้องกันแรงดันเกิน กระแสเกิน และความร้อนเกิน · ต่อสัญญาณควบคุมจาก PLC ได้ (วิธีต่อ ⚠ ยังไม่ได้ยืนยัน)
การปรับจูนผู้ผลิตปรับจูนแท่งกับเครื่องเป็นคู่มาก่อนส่ง — ต่อไฟแล้วใช้ได้ ไม่ต้องตั้งความถี่เอง
งานที่ผู้ผลิตระบุล้าง · กระจายตัว · ผสมให้เข้ากัน · ไล่ฟอง · อิมัลชัน · ช่วยละลาย · สกัด
หน่วยขายชุด = แท่งสั่น 1 + เครื่องกำเนิดสัญญาณ 1 + สายไฟ + เอกสารประกอบ (หน้า 3)

ค่าที่ยังไม่ได้ยืนยัน — สอบถามฝ่ายขายก่อนสั่ง Unconfirmed

ความยาวรวมจริงของแท่ง (ขนาดในตาราง vs ความยาวในชื่อตัวเลือก) Ø 50 หรือ 60 มม. ของแต่ละรุ่น · ขนาดหน้าแปลนและระยะรูยึด ความยาวสายระหว่างแท่งกับเครื่องกำเนิดสัญญาณ น้ำหนักและขนาดกล่องของแต่ละรุ่น อุณหภูมิของเหลวสูงสุดที่แท่งทนได้ ระดับการกันน้ำของข้อต่อสาย (จุ่มทั้งแท่งได้หรือไม่) ชนิดหัวปลั๊กไฟที่ติดมากับเครื่อง ปริมาตรถังที่เหมาะกับแต่ละรุ่น (ผู้ผลิตไม่ได้ระบุ)
อ่านตารางอย่างไร — รุ่นที่ใหญ่ขึ้น = แท่งยาวขึ้นและมีหัวสั่นมากขึ้นในอัตราเดียวกัน (หัวละ 50W) · ความแรงของคลื่นต่อความยาวแท่งจึงใกล้เคียงกันทุกรุ่น ต่างกันที่ "ครอบคลุมถังได้ยาว/ลึกแค่ไหน" — เลือกรุ่นตามขนาดถังในหน้า 5
คู่มือการใช้งานแท่งอัลตราโซนิคแบบจุ่ม รุ่น USR-GH0320 – USR-GH21105 · รหัสสินค้า 35558–35564 หน้า 2 / 13
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
2
ชื่อชิ้นส่วนและของในกล่อง
PARTS & PACKAGE

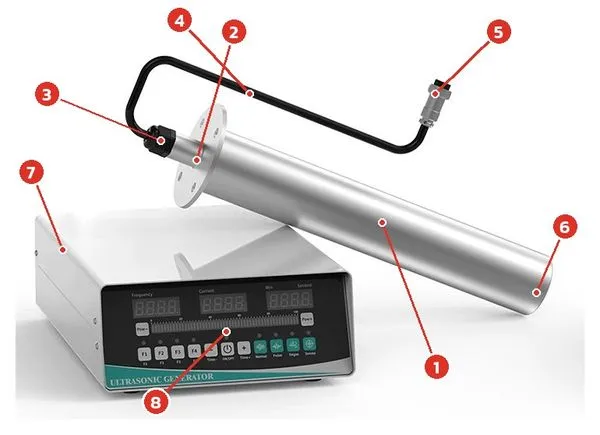

ชื่อชิ้นส่วนแท่งอัลตราโซนิคและเครื่องกำเนิดสัญญาณ พร้อมหมายเลข
ภาพสินค้า — หมายเลขตรงกับตารางด้านล่าง · ตัวหนังสือบนแผงเป็นป้ายจริงของเครื่อง
แท่งทรงกระบอกพร้อมหน้าแปลนและสายไฟ
2 · 3 · 4 ปลายแท่งด้านต่อสาย: หน้าแปลนกลม 4 รู + ข้อต่อสาย (ภาพจริงจากสายการผลิต)
แท่งเป็นทรงกระบอกกลม — ถ้าเห็นภาพแท่งทรงเหลี่ยม/ข้าวหลามตัดในสื่ออื่น เป็นสินค้าซีรีส์อื่น สเปกไม่เหมือนกัน

ตาราง เลข · ชื่อ · หน้าที่ Legend

1ตัวแท่งสั่น (ท่อสแตนเลส 304)ด้านในมีหัวสั่น (transducer) หัวละ 50W เรียงตามความยาว 3–21 หัวตามรุ่น · ผิวท่อทั้งรอบปล่อยคลื่นออกไปในของเหลว 360° — ส่วนนี้ต้องจมในของเหลวทุกครั้งที่เปิดเครื่อง ตามข้อมูลสินค้า
2หน้าแปลนยึด (4 รู)แผ่นกลมใกล้ปลายด้านต่อสาย ใช้ยึดแท่งกับขาจับ/คานพาดถัง หรือยึดแบบสอดผ่านพื้นถัง/ผนังข้างถังพร้อมปะเก็น (หน้า 6) · ขนาดและระยะรู ⚠ ยังไม่ได้ยืนยัน
3ข้อต่อสาย / ซีลกันน้ำจุดอ่อนที่สุดของชุด ห้ามดึงหรืองอสายหักมุมตรงนี้ · แบบจุ่มจากบนต้องอยู่เหนือน้ำ ตามข้อมูลสินค้า
4สายสัญญาณแท่ง (สายดำ)ส่งสัญญาณจากเครื่องกำเนิดไปหัวสั่น · ความยาวสาย ⚠ ยังไม่ได้ยืนยัน — วางเครื่องให้ใกล้ถังพอโดยสายไม่ตึง
5หัวต่อกลมแบบเกลียวล็อกเสียบเข้าช่องต่อแท่งที่เครื่อง ให้เขี้ยวตรงร่อง หมุนแหวนเกลียวล็อกให้แน่น · ต่อ/ถอดตอนถอดปลั๊กเท่านั้น
6ปลายแท่งด้านปิดปลายเชื่อมปิดเรียบ จมอยู่ลึกสุดในถัง — อย่าให้กระแทกก้นถังโลหะ
7เครื่องกำเนิดสัญญาณกล่องโลหะ แปลงไฟบ้านเป็นสัญญาณความถี่สูงส่งให้แท่ง · มีช่องระบายความร้อน ห้ามโดนน้ำ วางนอกถังเสมอ ตามข้อมูลสินค้า

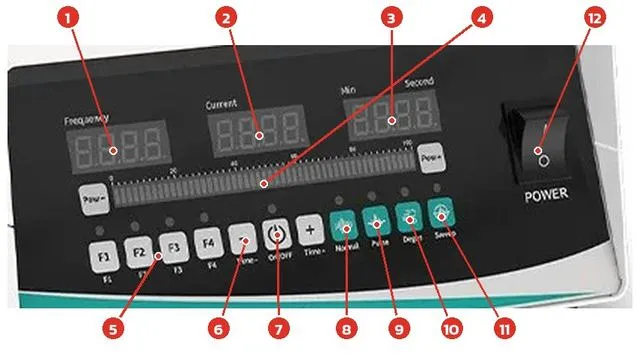

8แผงควบคุมหน้าเครื่องจอ 3 ช่อง (ความถี่ · กระแส · เวลา) แถบกำลัง ปุ่มตั้งเวลา ปุ่มโหมด และสวิตช์ POWER — รายละเอียดหน้า 8

ของในกล่อง (1 ชุด) In the box ตามข้อมูลสินค้า

แท่งสั่นพร้อมสาย
แท่งสั่น 1 แท่ง พร้อมสายและหัวต่อ
เครื่องกำเนิดสัญญาณ
เครื่องกำเนิดสัญญาณ 1 เครื่อง
สายไฟเครื่องกำเนิดสัญญาณ
สายไฟเข้าเครื่อง (หัวปลั๊ก ⚠ ยังไม่ได้ยืนยัน)
กล่องบรรจุพร้อมโฟมกันกระแทก
กล่อง + โฟมกันกระแทก

มีเอกสารประกอบจากผู้ผลิต (ภาษาต่างประเทศ) และใบผ่านการตรวจสอบจากสายการผลิตแนบมา — ใช้คู่มือภาษาไทยฉบับนี้แทน · แกะกล่องแล้วตรวจว่าแท่งไม่บุบ สายไม่ฉีก หัวต่อไม่งอ ก่อนใช้ครั้งแรก

คู่มือการใช้งานแท่งอัลตราโซนิคแบบจุ่ม รุ่น USR-GH0320 – USR-GH21105 · รหัสสินค้า 35558–35564 หน้า 3 / 13
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
3
หลักการทำงาน และงานที่ใช้
HOW IT WORKS & APPLICATIONS

คลื่นอัลตราโซนิคทำงานอย่างไร (Cavitation) Principle ตามข้อมูลสินค้า

1 · สร้างคลื่นเครื่องกำเนิดสัญญาณส่งไฟความถี่ 40,000 ครั้ง/วินาทีให้หัวสั่นในแท่ง
2 · ฟองเล็กมากผิวแท่งสั่นถี่ ทำให้เกิดฟองอากาศขนาดเล็กมากในของเหลว
3 · ขยาย-ยุบฟองขยายตัวและยุบตัวสลับกันอย่างต่อเนื่อง
4 · แรงกระแทกจิ๋วฟองยุบตัวฉับพลันเกิดแรงกระแทกเล็ก ๆ จำนวนมาก
5 · ได้ผลงานคราบหลุดจากผิวชิ้นงาน · หยดน้ำมัน/ผงแตกตัวกระจาย · ฟองก๊าซลอยออก

จุดเด่นของแบบแท่งจุ่ม Why a rod

  • คลื่นออกรอบตัวแท่ง 360° — ไม่ต้องติดแผ่นสั่นที่ก้นถัง ของเหลวรอบแท่งได้รับคลื่นทุกด้าน ตามข้อมูลสินค้า
  • ใช้กับถังที่มีอยู่แล้วได้ ทั้งถังสแตนเลสและถังพลาสติก — ไม่ต้องซื้อเครื่องล้างทั้งเครื่อง ตามข้อมูลสินค้า
  • ถอดย้ายได้ ย้ายแท่งไปใช้ถังอื่นได้ (ติดตั้งแบบจุ่มจากบน) ตามข้อมูลสินค้า
  • เครื่องกำเนิดแยกตัว วางห่างจากน้ำ ปลอดภัยกว่าวงจรที่ติดกับถัง ตามข้อมูลสินค้า

ผลของคลื่นต่องานแต่ละแบบ Effects คำแนะนำทั่วไป

  • ล้าง — ฟองยุบตัวที่ผิวชิ้นงาน ดันคราบน้ำมัน ผง เศษโลหะ ออกจากซอกและรูเล็ก
  • กระจายตัว / ผสม — แรงกระแทกแยกผงที่จับตัวเป็นก้อนให้กระจายในของเหลว
  • อิมัลชัน — ตีหยดน้ำมันให้เล็กลง กระจายในน้ำได้สม่ำเสมอขึ้น (ต้องมีสารอิมัลซิไฟเออร์ตามสูตร)
  • ไล่ฟอง / ไล่ก๊าซ — ฟองอากาศเล็กรวมตัวเป็นฟองใหญ่แล้วลอยขึ้นผิว
  • สกัด — ช่วยให้ตัวทำละลายแทรกเข้าเนื้อวัตถุดิบ สารออกมาเร็วขึ้น

ตัวอย่างงานที่ใช้ Where it is used ตามข้อมูลสินค้า

ชิ้นส่วนโลหะ / อะไหล่
ชิ้นส่วนโลหะ / อะไหล่
อู่ / ซ่อมเครื่องยนต์
อู่ / ซ่อมเครื่องยนต์
แผงวงจร / อิเล็กทรอนิกส์
แผงวงจร / อิเล็กทรอนิกส์
ห้องแล็บ
ห้องแล็บ
สกัดสาร / ไบโอ
สกัดสาร / ไบโอ
โรงงานเคมี
โรงงานเคมี
บำบัดน้ำ
บำบัดน้ำ
เหมาะกับโรงงานเครื่องสำอาง/เคมี: ไล่ฟองครีม-เจลก่อนบรรจุ ช่วยกระจายผง ทำอิมัลชัน · โรงงานสมุนไพร/อาหาร: ช่วยสกัด · โรงงานชิ้นส่วน อู่ ร้านช่าง: ล้างคราบน้ำมัน คาร์บอน เศษผงในถังที่มีอยู่ · งานบำบัดน้ำ ตามข้อมูลสินค้า
ไม่เหมาะ / ห้ามใช้
  • ของเหลวไวไฟในภาชนะเปิด (แอลกอฮอล์เข้มข้น ทินเนอร์ เบนซิน)
  • กรด-ด่างเข้มข้นที่กัดสแตนเลส 304 · ของเหลวที่มีคลอไรด์สูงแช่นาน
  • ของข้นมากจนคลื่นไม่เดิน (ครีมเนื้อแน่น แป้งเปียก) — ผลจะน้อยมาก
  • ใช้แทนเครื่องปั่นตีความเร็วสูงในงานที่ต้องเฉือนแรง — ใช้ร่วมกันได้
คู่มือการใช้งานแท่งอัลตราโซนิคแบบจุ่ม รุ่น USR-GH0320 – USR-GH21105 · รหัสสินค้า 35558–35564 หน้า 4 / 13
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
4
วิธีเลือกรุ่นตามขนาดถัง
HOW TO CHOOSE A MODEL
หลักเลือก: ความยาวแท่งต้องพอดีกับความลึก/ความยาวของถัง ส่วนที่สั่นของแท่งต้องจมในของเหลวทั้งหมด · ติดตั้งแบบจุ่มจากบน (แนวตั้ง) ส่วนที่โผล่พ้นของเหลวได้ไม่เกิน 2 ซม. ตามแบบติดตั้งของผู้ผลิต และข้อต่อสายต้องอยู่เหนือของเหลว · แบบสอดผ่านพื้นถังหรือผนังข้างถัง ของเหลวต้องท่วมแท่งทั้งแท่ง ตามข้อมูลสินค้า

ตารางช่วยเลือกรุ่น Selection guide

รุ่น / รหัสกำลังขนาดแท่ง ตามข้อมูลสินค้ายาวตามชื่อตัวเลือก ⚠ ยังไม่ได้ยืนยันเหมาะกับถังแบบ คำแนะนำทั่วไป
USR-GH0320
35558		150W200 มม.150 มม.ถังเล็ก/ตื้น ถังทดลองในแล็บ ถังพลาสติกขนาดเล็ก
USR-GH0635
35559		300W350 มม.280 มม.ถังขนาดเล็ก-กลาง ร้านช่าง ล้างชิ้นส่วนเล็ก
USR-GH0950
35560		450W500 มม.420 มม.ถังขนาดกลาง ถังพักน้ำยา ถังผสมขนาดกลาง
USR-GH1265
35561		600W650 มม.540 มม.ถังสูง/ยาวขึ้น ถังล้างชิ้นส่วนยาว
USR-GH1580
35562		750W800 มม.680 มม.ถังลึก/ยาว ถังผสมขนาดใหญ่
USR-GH1895
35563		900W950 มม.810 มม.ถังลึก/ยาวมาก ถังผลิต
USR-GH21105
35564		1,050W1,050 มม.940 มม.ถังลึก/ยาวมากที่สุดในชุดนี้ บ่อหรือถังผลิตขนาดใหญ่

ใช้คอลัมน์ "ขนาดแท่ง" เทียบกับความลึกของเหลว (ติดตั้งแนวตั้ง) หรือความยาวภายในถัง (ติดตั้งแนวนอน) · เผื่อที่สำหรับหน้าแปลน ข้อต่อสาย และขายึดเพิ่ม · ความยาวจริงสอบถามฝ่ายขายยืนยันก่อนสั่ง

ถังใหญ่ ใช้รุ่นใหญ่หรือหลายแท่ง Big tanks คำแนะนำทั่วไป

  • ทุกรุ่นมีกำลังหัวละ 50W ในอัตราเดียวกัน — รุ่นยาวขึ้นช่วยให้คลื่นครอบคลุมความลึก/ความยาวถังมากขึ้น ไม่ได้แรงขึ้นต่อจุด
  • ถังกว้างมาก (แท่งเดียวอยู่ห่างผนังมาก) ผลด้านไกลจะอ่อนลง — อาจต้องใช้ 2 แท่งขึ้นไป แต่ละแท่งใช้เครื่องกำเนิดของตัวเอง
  • งานสกัด/อิมัลชันต้องการพลังงานต่อปริมาตรสูงกว่างานล้าง — ใช้ถังเล็กลงหรือแบ่งทำเป็นรอบ
  • ผู้ผลิตไม่ได้ระบุปริมาตรถังต่อรุ่น — ส่งข้อมูลถังให้ฝ่ายขายช่วยเลือก

40kHz หรือ 28kHz Frequency คำแนะนำทั่วไป

  • 40kHz (ค่าเริ่มต้น) — ฟองเล็กละเอียด ทั่วถึง เหมาะงานทั่วไป ชิ้นงานละเอียด งานผสม/ไล่ฟอง
  • 28kHz (สั่งพิเศษ) — ฟองใหญ่กว่า แรงกระแทกแรงกว่า เหมาะคราบหนาบนชิ้นงานโลหะหนัก · ต้องแจ้งตอนสั่ง เปลี่ยนภายหลังไม่ได้

ข้อมูลที่ต้องส่งให้ฝ่ายขาย Send us

  • ขนาดภายในถัง กว้าง × ยาว × ลึก (ซม.) และรูปถ่ายถัง
  • ระดับของเหลวที่ใช้งานจริง (ซม. จากก้นถัง)
  • วัสดุถัง (สแตนเลส / พลาสติก) และความหนาผนังถ้าจะเจาะยึด
  • ของเหลวที่ใช้ (น้ำ / น้ำยาล้าง / ตัวทำละลาย / ส่วนผสมครีม)
  • อุณหภูมิของเหลวขณะใช้งาน (ถ้าอุ่นหรือร้อน)
  • งานหลัก: ล้าง / ผสม-อิมัลชัน / สกัด / ไล่ฟอง
  • ชิ้นงานหรือปริมาณต่อรอบ (ขนาดชิ้นงาน, กี่ลิตรต่อรอบ)
  • ต้องการติดตั้งแบบไหน (หน้า 6) และต้องการ 28kHz หรือไม่
ตัวอย่างคำถามจากลูกค้า"ถังพลาสติก ลึก 45 ซม. ใช้รุ่นไหน" → แนวตั้งต้องใช้แท่งที่ยาวไม่เกินระดับของเหลวบวก 2 ซม. → รุ่นขนาดแท่ง 350 มม. (USR-GH0635) จมได้ทั้งแท่ง · รุ่น 500 มม. ยาวเกิน ต้องสอดผ่านผนังข้างถัง (แนวนอน) แทน — ยืนยันความยาวจริงกับฝ่ายขายทุกครั้ง คำแนะนำทั่วไป
คู่มือการใช้งานแท่งอัลตราโซนิคแบบจุ่ม รุ่น USR-GH0320 – USR-GH21105 · รหัสสินค้า 35558–35564 หน้า 5 / 13
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
5
การติดตั้ง 3 แบบ
INSTALLATION
แบบ 1 · จุ่มจากด้านบน (แนวตั้ง)ถือแท่งตั้งลงในถัง ยึดหน้าแปลนกับคานพาด/ขาจับขอบถัง · ส่วนที่โผล่พ้นของเหลวไม่เกิน 2 ซม. (เส้นประแดง) · ข้อต่อสายอยู่เหนือของเหลว · ถอดย้ายง่ายที่สุด ตามข้อมูลสินค้า
แบบ 2 · สอดผ่านพื้นถังจากด้านล่างเจาะพื้นถัง สอดแท่งขึ้นจากด้านล่าง ยึดหน้าแปลนกับพื้นถังพร้อมปะเก็นกันรั่ว · หัวต่อและสายอยู่ใต้ถัง · ของเหลวต้องท่วมปลายแท่ง · เหมาะถังติดตั้งถาวร ตามข้อมูลสินค้า
แบบ 3 · สอดผ่านผนังข้างถัง (แนวนอน)เจาะผนังข้างถัง สอดแท่งเข้าแนวนอน ยึดหน้าแปลนด้านนอก · ของเหลวต้องสูงกว่าแท่ง · เหมาะถังยาวที่ตื้นเกินจะใช้แนวตั้ง ตามข้อมูลสินค้า

ภาพประกอบวาดจากแบบติดตั้งของผู้ผลิต ไม่ได้แสดงสัดส่วนจริง · แบบ 2 และ 3 เป็นงานเจาะถัง ต้องให้ช่างทำ — ขนาดรู ปะเก็น และสกรูยึด ⚠ ยังไม่ได้ยืนยัน สอบถามฝ่ายขายพร้อมรูปถัง

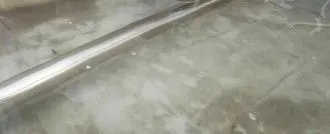

แท่งในถังพลาสติกที่มีน้ำ ภาพจากคลิปสาธิต
ภาพจากคลิปสาธิต — แท่งวางอยู่ในถังพลาสติกที่มีน้ำ (สาธิตการเกิดคลื่น ไม่ใช่แบบติดตั้งใช้งานประจำ)
ติดตั้งใช้งานจริงให้ใช้ 3 แบบด้านบนเท่านั้นแบบติดตั้งของผู้ผลิตมี 3 แบบ: จุ่มจากด้านบน · สอดผ่านพื้นถัง · สอดผ่านผนังข้างถัง — ไม่มีแบบวางนอนจมทั้งแท่งในถัง · ถ้าถังเจาะไม่ได้ ให้ใช้แบบ 1 (จุ่มจากด้านบน ข้อต่อสายอยู่เหนือน้ำ) · ข้อต่อสายจมน้ำได้หรือไม่ ⚠ ยังไม่ได้ยืนยัน — สอบถามฝ่ายขายก่อนทุกครั้ง

ตำแหน่งแท่งในถัง Placement คำแนะนำทั่วไป

  • ให้แท่งอยู่กลางถังหรือเยื้องใกล้บริเวณที่วางชิ้นงาน — คลื่นแรงสุดใกล้ผิวแท่ง และอ่อนลงตามระยะ
  • ไม่ให้แท่งแตะผนังหรือก้นถังโลหะ — เสียงดัง สึกหรอ และเสียพลังงาน
  • ชิ้นงานใส่ตะกร้าแขวน ไม่วางทับหรือพิงแท่ง ไม่วางกองบนก้นถังหนาเกินไป
  • ยึดแท่งให้นิ่ง (คานพาด / ขาจับ / หน้าแปลน) แท่งไม่ควรแกว่งหรือล้มขณะทำงาน

ข้อห้ามตอนติดตั้ง Don'ts

  • ห้ามติดตั้งแบบจุ่มจากบนแล้วให้ข้อต่อสายจมน้ำ
  • ห้ามถือหรือแขวนแท่งด้วยสายไฟ — ยกที่ตัวแท่ง/หน้าแปลนเท่านั้น
  • ห้ามวางเครื่องกำเนิดสัญญาณบนขอบถังหรือใต้จุดที่น้ำหยด
  • ห้ามเจาะ ตัด หรือเชื่อมตัวแท่งเพื่อดัดแปลง — หัวสั่นด้านในเสียหาย
คู่มือการใช้งานแท่งอัลตราโซนิคแบบจุ่ม รุ่น USR-GH0320 – USR-GH21105 · รหัสสินค้า 35558–35564 หน้า 6 / 13
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
6
ไฟฟ้า ต่อสาย และก่อนเปิดครั้งแรก
POWER, CONNECTION & FIRST START

ไฟฟ้าที่ต้องเตรียม Power supply

แรงดันไฟAC 220–240V 50Hz 1 เฟส (ไฟบ้าน) — ไม่ต้องเดินไฟ 380V ตามข้อมูลสินค้า
สายดินต้องมีทุกครั้ง — เครื่องใช้งานใกล้น้ำ ใช้เต้ารับ 3 รูที่ต่อสายดินจริง ห้ามตัดขาดินของปลั๊ก
เบรกเกอร์กันดูดแนะนำให้วงจรที่ใช้มีเครื่องตัดไฟรั่ว (RCD/RCBO) เพราะใช้งานกับของเหลว คำแนะนำทั่วไป
เต้ารับใช้เต้ารับติดผนังโดยตรง ไม่พ่วงปลั๊กราง ไม่ใช้สายต่อยาวที่ขดอยู่ · รุ่น 750–1,050W ควรใช้เต้ารับที่ไม่มีเครื่องใช้ไฟฟ้ากำลังสูงตัวอื่นร่วม คำแนะนำทั่วไป
หัวปลั๊กหัวปลั๊กที่ติดมากับเครื่องอาจไม่ตรงเต้ารับในไทย ⚠ ยังไม่ได้ยืนยัน — ให้ช่างไฟเปลี่ยนเป็นหัวปลั๊กแบบมีขาดิน ห้ามใช้ตัวแปลงที่ไม่มีขาดิน

ที่วางเครื่องกำเนิดสัญญาณ Generator location คำแนะนำทั่วไป

  • วางบนชั้นหรือโต๊ะสูงกว่าพื้นและห่างจากถัง ในระยะที่สายแท่งไม่ตึง
  • ที่แห้ง ไม่มีน้ำกระเด็น ไม่มีไอน้ำยาเข้มข้นลอยถึง
  • เว้นช่องระบายอากาศรอบเครื่อง ไม่วางชิดผนัง ไม่คลุมผ้า ไม่วางของทับ
  • ไม่วางในห้องที่ร้อนจัดหรือตากแดด — ระบบป้องกันความร้อนจะตัดบ่อย

ลำดับการต่อสาย Connection order

  1. ติดตั้งแท่งในถังให้แน่น (หน้า 6)
  2. เติมของเหลวให้ท่วมส่วนที่สั่นก่อน
  3. ตรวจว่าสวิตช์ POWER อยู่ที่ปิด (O)
  4. เสียบหัวต่อกลมของสายแท่งเข้าช่องต่อที่เครื่อง ให้เขี้ยวตรงร่อง แล้วหมุนแหวนเกลียวล็อกจนแน่น
  5. เสียบปลั๊กไฟเข้าเต้ารับที่มีสายดิน

ถอดสาย: ปิด POWER → ถอดปลั๊กไฟ → ค่อยคลายแหวนเกลียวถอดหัวต่อแท่ง · ตำแหน่งช่องต่อแท่งบนตัวเครื่อง ⚠ ยังไม่ได้ยืนยัน

เปิดเครื่องครั้งแรก First start คำแนะนำทั่วไป

1ตรวจแท่งจมของเหลว ข้อต่อสายแห้ง หัวต่อล็อกแน่น
›
2POWERเปิดสวิตช์ด้านขวา จอสว่าง
›
3ตั้งค่าเวลา 5 นาที กำลังต่ำ โหมด Normal
›
4ON/OFFกดเริ่ม ฟังเสียงซ่า เห็นผิวน้ำสั่น ฟองเล็กรอบแท่ง
›
5เพิ่มกำลังค่อย ๆ เพิ่มจนได้ผลที่ต้องการ จดค่าไว้
อาการปกติตอนเครื่องทำงานได้ยินเสียงซ่าแหลมจากถัง · ผิวของเหลวเหนือแท่งสั่นเป็นลายละเอียด · เห็นฟองเล็กมากรอบแท่งและฟองก๊าซลอยขึ้นช่วงแรก · ของเหลวอุ่นขึ้นทีละน้อยเมื่อเปิดนาน · จอแสดงความถี่และกระแส คำแนะนำทั่วไป
ห้ามเปิดเครื่องตอนแท่งอยู่นอกของเหลว (เดินเครื่องแห้ง)แม้เพียงไม่กี่วินาทีเพื่อ "ลองดูว่าเครื่องติดไหม" — หัวสั่นร้อนขึ้นเร็วและเสียหายได้ · ทดสอบเครื่องทุกครั้งในถังที่มีของเหลวท่วมแท่งแล้วเท่านั้น

จุดที่ต้องดูตอนต่อสาย Check points

หน้าแปลนและข้อต่อสายกันน้ำ
ข้อต่อสาย + หน้าแปลน ต้องแห้ง ไม่ดึงสาย
หัวต่อกลมแบบเกลียวล็อกปลายสายแท่ง
หัวต่อกลม เขี้ยวตรงร่อง หมุนล็อกแน่น
เครื่องกำเนิดสัญญาณ
เครื่องกำเนิดสัญญาณ วางที่แห้ง ช่องลมโล่ง
สายไฟเข้าเครื่อง
สายไฟเข้าเครื่อง เต้ารับมีสายดิน
คู่มือการใช้งานแท่งอัลตราโซนิคแบบจุ่ม รุ่น USR-GH0320 – USR-GH21105 · รหัสสินค้า 35558–35564 หน้า 7 / 13
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
7
แผงควบคุมเครื่องกำเนิดสัญญาณ
CONTROL PANEL
แผงควบคุมเครื่องกำเนิดสัญญาณแบบใหม่ พร้อมหมายเลข
แผงแบบใหม่ (ตามภาพสินค้ารายรุ่น) — ป้ายภาษาอังกฤษบนแผงเป็นป้ายจริงของเครื่อง

สิ่งที่ตั้งได้ Settings ตามข้อมูลสินค้า

  • เวลา 1–99 นาที หรือเปิดค้าง — ครบเวลาเครื่องหยุดเอง
  • กำลัง ปรับเป็นเปอร์เซ็นต์ ดูได้จากแถบกำลัง (สเกล 0–100)
  • โหมด Normal / Pulse / Degas / Sweep
  • จอ แสดงความถี่ กระแส และเวลา ขณะทำงาน
ค่าที่ตั้งหลังปิดเครื่องจะจำไว้หรือไม่ และหน้าที่ปุ่ม F1–F4 ⚠ ยังไม่ได้ยืนยัน — ครั้งแรกให้ตรวจค่าบนจอทุกครั้งก่อนกดเริ่ม
1จอ Frequencyความถี่ที่เครื่องกำลังส่งให้แท่ง (ประมาณ 40kHz) · ตัวเลขขยับเล็กน้อยระหว่างทำงานเป็นเรื่องปกติ
2จอ Currentกระแสที่จ่ายให้แท่ง — ใช้ดูว่าเครื่อง "ออกแรง" อยู่ · กระแสเปลี่ยนตามกำลังที่ตั้งและระดับของเหลว
3จอ Min / Secondเวลาที่ตั้ง / เวลาที่เหลือ (นาที : วินาที)
4แถบกำลัง + Pow− / Pow+กด Pow− ลดกำลัง กด Pow+ เพิ่มกำลัง แถบไฟแสดงระดับเป็นเปอร์เซ็นต์ (สเกล 0–100)
5F1 – F4ปุ่มฟังก์ชันพร้อมไฟสถานะ — หน้าที่แต่ละปุ่ม ⚠ ยังไม่ได้ยืนยัน สอบถามฝ่ายขายก่อนใช้
6Time− / Time+ลด / เพิ่มเวลาทำงาน 1–99 นาที หรือตั้งเปิดค้าง
7ON/OFFเริ่ม / หยุดการสั่น (ไม่ใช่สวิตช์ไฟหลัก)
8Normalสั่นต่อเนื่อง — โหมดหลักสำหรับงานล้างและงานทั่วไป
9Pulseสั่นเป็นจังหวะ เปิด-หยุดสลับ — ช่วยลดความร้อนสะสม ใช้กับงานสกัด/อิมัลชันที่ไม่อยากให้ร้อน คำแนะนำทั่วไป
10Degasไล่ก๊าซ — ใช้หลังเติมของเหลวใหม่ ให้ฟองอากาศที่ละลายอยู่ออกก่อน และใช้งานไล่ฟอง คำแนะนำทั่วไป
11Sweepกวาดความถี่ขึ้นลงเล็กน้อย ให้คลื่นกระจายทั่วถังสม่ำเสมอขึ้น ลดจุดที่ผลไม่เท่ากัน คำแนะนำทั่วไป
12สวิตช์ POWERสวิตช์ไฟหลัก I = เปิด · O = ปิด

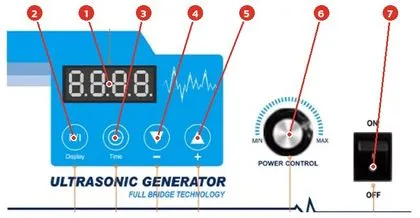

ถ้าเครื่องที่ได้รับเป็นแผงแบบเดิม Older panel

1จอตัวเลขแสดงเวลา / ค่าที่เลือก
2F/I (Display)ปุ่มเมนู สลับสิ่งที่แสดงบนจอ
3ปุ่มนาฬิกา (Time)เริ่ม / หยุดการสั่น
4 · 5▼ − / ▲ +ลด / เพิ่มค่า (เวลา)
6POWER CONTROLปุ่มหมุนปรับกำลัง MIN – MAX
7ON / OFFสวิตช์ไฟหลัก
แผงควบคุมเครื่องกำเนิดสัญญาณแบบเดิม พร้อมหมายเลข
แผงแบบเดิม ปรับกำลังด้วยปุ่มหมุน · ภาพสินค้ารายรุ่นเป็นแผงแบบใหม่ — แผงของล็อตที่ส่งจริง ⚠ ยังไม่ได้ยืนยัน
คู่มือการใช้งานแท่งอัลตราโซนิคแบบจุ่ม รุ่น USR-GH0320 – USR-GH21105 · รหัสสินค้า 35558–35564 หน้า 8 / 13
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
8
ขั้นตอนใช้งาน
OPERATION STEP BY STEP
กฎ 3 ข้อทุกครั้งที่ใช้ ① ของเหลวท่วมแท่งก่อนกดเริ่ม — ห้ามเดินเครื่องแห้ง · ② ข้อต่อสายและเครื่องกำเนิดสัญญาณต้องแห้ง · ③ ห้ามจุ่มมือลงถังขณะเครื่องทำงาน — กด ON/OFF หยุดก่อนหยิบหรือจัดชิ้นงาน

ใช้งานทีละขั้น (แผงแบบใหม่) Steps

  1. เตรียมถัง — เติมของเหลวจนท่วมส่วนที่สั่นของแท่ง (แบบจุ่มจากบน โผล่ได้ไม่เกิน 2 ซม.) · ใส่ชิ้นงานในตะกร้าแขวน ไม่ให้แตะแท่ง
  2. เปิดสวิตช์ POWER (ขวาสุด) — จอทั้ง 3 ช่องติด
  3. ตั้งเวลา ด้วย Time− / Time+ — ครั้งแรกตั้งสั้น ๆ เช่น 5–10 นาที แล้วค่อยปรับตามผลงาน คำแนะนำทั่วไป
  4. ตั้งกำลัง ด้วย Pow− / Pow+ — เริ่มที่ประมาณครึ่งแถบ แล้วเพิ่มถ้าผลยังไม่พอ คำแนะนำทั่วไป
  5. เลือกโหมด — Normal (ล้าง/ทั่วไป) · Pulse (ไม่อยากให้ร้อน) · Degas (ไล่ก๊าซ/ไล่ฟอง) · Sweep (ให้ทั่วถัง) ดูไฟสถานะเหนือปุ่ม
  6. กด ON/OFF เพื่อเริ่ม — จอเวลานับถอยหลัง ได้ยินเสียงซ่า ผิวของเหลวสั่น
  7. ระหว่างทำงาน — ดูระดับของเหลวไม่ให้ลดจนแท่งโผล่ · สังเกตความอุ่นของของเหลวเมื่อเปิดนาน
  8. ครบเวลา เครื่องหยุดเอง (หรือกด ON/OFF หยุดก่อน) → ยกตะกร้าชิ้นงานออก → ปิด POWER เมื่อเลิกใช้

เติมของเหลวใหม่ทุกครั้ง: ไล่ก๊าซก่อน Degas first คำแนะนำทั่วไป

น้ำหรือน้ำยาที่เพิ่งเติมมีอากาศละลายอยู่มาก ฟองอากาศนี้ "ดูดซับ" คลื่น ทำให้ผลงานช่วงแรกอ่อน · เปิดโหมด Degas สักพัก (จนฟองก๊าซลอยขึ้นน้อยลง) ก่อนใส่ชิ้นงานหรือวัตถุดิบ

ของเหลวที่อุ่นเล็กน้อยช่วยงานล้าง Warm liquid คำแนะนำทั่วไป

คราบน้ำมัน/ไขมันหลุดง่ายขึ้นเมื่อของเหลวอุ่น — เครื่องชุดนี้ไม่มีฮีตเตอร์ ของเหลวจะอุ่นขึ้นเองจากคลื่นเมื่อใช้ต่อเนื่อง · ถ้าต้องการอุ่นเพิ่มต้องใช้อุปกรณ์ทำความร้อนแยก · อุณหภูมิสูงสุดที่แท่งทนได้ ⚠ ยังไม่ได้ยืนยัน

ทดสอบครั้งแรกด้วยแผ่นฟอยล์ Foil test คำแนะนำทั่วไป

  1. ตัดแผ่นอะลูมิเนียมฟอยล์บาง ๆ ยึดกับไม้หรือลวด
  2. เปิดเครื่อง Normal กำลังปานกลาง
  3. จุ่มฟอยล์ในของเหลวขนานกับแท่ง ห่างแท่งเล็กน้อย ราว 1–2 นาที (จับที่ไม้ ไม่จุ่มมือ)
  4. ยกขึ้นดู: ฟอยล์เป็นรูพรุน/ยับเป็นจุดทั่วแผ่น = คลื่นทำงานดี · บางช่วงไม่มีรอยเลย = คลื่นไม่ถึง ให้ลองโหมด Sweep หรือจัดตำแหน่งชิ้นงานใหม่
จดค่าที่ได้ผลดีไว้เมื่อได้เวลา/กำลัง/โหมดที่ได้ผลกับงานของคุณ ให้จดติดไว้ข้างเครื่อง (งาน · ปริมาณ · เวลา · กำลัง · โหมด) เพื่อให้พนักงานทุกคนใช้ค่าเดียวกัน

ค่าเริ่มต้นแนะนำตามงาน Starting settings คำแนะนำทั่วไป

งานโหมดกำลังเริ่มเวลาเริ่มสังเกตว่าได้ผล / ปรับอย่างไร
ไล่ก๊าซน้ำใหม่Degasครึ่งแถบ5–10 นาทีฟองก๊าซลอยขึ้นน้อยลงจนเกือบหมด แล้วจึงเริ่มงานจริง
ล้างคราบน้ำมันทั่วไปNormalครึ่งแถบ5–10 นาทีคราบหลุด ผิวชิ้นงานสะอาด — ไม่หมดให้เพิ่มเวลาเป็นช่วง ๆ ก่อนเพิ่มกำลัง
ล้างในถังใหญ่ ชิ้นงานเยอะSweepค่อนแถบ10 นาทีผลเท่ากันทั้งตะกร้า — พลิกชิ้นงานกลางรอบ
อิมัลชัน / กระจายผงNormal → Pulseครึ่งแถบรอบละ 2–5 นาทีส่วนผสมเนียน ไม่เห็นก้อนผง พักแล้วไม่แยกชั้น · ร้อนเร็วให้ใช้ Pulse
สกัดสมุนไพรPulseครึ่งแถบรอบละ 10 นาทีสีของสารสกัดเข้มขึ้นเทียบกับไม่ใช้คลื่น · คุมความอุ่น
ไล่ฟองเจล/ครีมเหลวDegasครึ่งแถบรอบละ 3–5 นาทีฟองลอยขึ้นผิวแล้วตักออก เนื้อใสขึ้น

ตัวเลขเวลาเป็นจุดเริ่มต้นสำหรับทดลอง ไม่ใช่ค่าจากผู้ผลิต — ผลจริงขึ้นกับของเหลว ปริมาณ และขนาดถัง

คู่มือการใช้งานแท่งอัลตราโซนิคแบบจุ่ม รุ่น USR-GH0320 – USR-GH21105 · รหัสสินค้า 35558–35564 หน้า 9 / 13
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
9
ใช้ตามงาน 4 แบบ
APPLICATION GUIDE
ทุกงาน: ทดลองกับตัวอย่างปริมาณน้อยก่อนผลของคลื่นขึ้นกับของเหลว สูตร ปริมาณ และรูปทรงถัง — ค่าเวลา/กำลังในหน้านี้เป็นจุดเริ่มต้น ให้ทดลองในภาชนะเล็กหรือปริมาณน้อย ตรวจผล แล้วค่อยขยายเป็นรอบผลิตจริง คำแนะนำทั่วไป
① ล้างชิ้นงาน ขจัดคราบ NormalSweep ถ้าถังใหญ่Degas หลังเปลี่ยนน้ำ
  1. ใช้น้ำผสมน้ำยาล้างที่เหมาะกับคราบและวัสดุชิ้นงาน (คราบน้ำมันใช้น้ำยาด่างอ่อน)
  2. ไล่ก๊าซน้ำใหม่ก่อน แล้วใส่ชิ้นงานในตะกร้าแขวน ไม่ซ้อนทับกันหนา
  3. เริ่ม 5–10 นาที กำลังปานกลาง ตรวจผล แล้วเพิ่มเวลาเป็นช่วง ๆ
  4. ยกชิ้นงานออก ล้างน้ำสะอาด เป่าหรือเช็ดแห้ง (ชิ้นเหล็กเคลือบกันสนิมต่อ)
ระวัง: ชิ้นงานผิวอ่อน ชุบสี/เคลือบบาง อะลูมิเนียมบาง — ทดลองชิ้นเดียวก่อน คลื่นอาจทำผิวด้าน
② อิมัลชัน / กระจายตัว / ผสม NormalPulse ถ้าร้อนเร็ว
  1. ใส่ส่วนผสมในภาชนะ (บีกเกอร์/ถังสแตนเลส) แล้วจุ่มภาชนะลงในถังน้ำที่มีแท่ง หรือจุ่มแท่งลงในส่วนผสมโดยตรงถ้าถังพอ
  2. เติมสารอิมัลซิไฟเออร์ตามสูตร — คลื่นช่วยให้หยดเล็กลง แต่ไม่แทนสารอิมัลซิไฟเออร์
  3. เริ่มรอบสั้น ตรวจความเนียน/การแยกชั้นหลังพักไว้ แล้วปรับเวลา
  4. ส่วนผสมข้นมาก (ครีมเนื้อแน่น) คลื่นเดินยาก — ทำตอนยังเหลว/อุ่น หรือใช้ร่วมกับเครื่องปั่น
③ สกัดสารจากพืช / สมุนไพร PulseNormal
  1. บดวัตถุดิบให้เล็ก แช่ในตัวทำละลายตามสูตร ในภาชนะที่ปิดได้
  2. ตัวทำละลายไวไฟ (เอทานอล): ห้ามจุ่มแท่งลงในตัวทำละลายโดยตรงในภาชนะเปิด — ใส่ในภาชนะปิดแล้วจุ่มในถังน้ำแทน ห้องระบายอากาศดี
  3. ใช้ Pulse และรอบสั้น ตรวจความอุ่น — สารบางชนิดเสื่อมเมื่อร้อน
  4. กรองแยกกากแล้วเปรียบเทียบผลกับวิธีเดิม · ผลการสกัดขึ้นกับวัตถุดิบและสูตร ไม่มีตัวเลขยืนยัน
④ ไล่ฟอง / ไล่ก๊าซในของเหลว DegasNormal
  1. ใช้กับของเหลว/เจล/ครีมเหลวที่มีฟองอากาศหลังผสม ก่อนบรรจุ
  2. ใส่ในภาชนะ จุ่มในถังน้ำที่มีแท่ง (หรือจุ่มแท่งในถังผลิตที่สะอาด)
  3. เปิด Degas ดูฟองลอยขึ้นผิว แล้วตักฟองออก
  4. เนื้อข้นมาก ฟองลอยช้า — ทำตอนยังอุ่น/เหลว หรือรวมกับการพักให้ฟองลอย
จุ่มภาชนะในถังน้ำ (Indirect) — วิธีที่สะดวกและสะอาดสำหรับงานเครื่องสำอาง/อาหาร: ใส่ส่วนผสมในบีกเกอร์หรือถังสแตนเลสใบเล็ก แล้วตั้งในถังน้ำที่มีแท่ง ระดับน้ำในถังให้สูงพอ ๆ กับระดับส่วนผสมในภาชนะ — แท่งไม่ต้องสัมผัสผลิตภัณฑ์ (ผลจะอ่อนกว่าจุ่มตรงเล็กน้อย) คำแนะนำทั่วไป
ห้ามในทุกงานของเหลวไวไฟในภาชนะเปิด · จุ่มมือขณะทำงาน · ปล่อยให้ของเหลวลดจนแท่งโผล่ · วางภาชนะแก้วแนบผิวแท่ง (แก้วอาจร้าว) · เปิดค้างโดยไม่มีคนดูแลในงานสกัดตัวทำละลาย

ใบบันทึกการทดลอง (พิมพ์ติดข้างเครื่อง) Trial log

วันที่งาน / ส่วนผสมปริมาณโหมดกำลังเวลาผลที่ได้ / หมายเหตุ
คู่มือการใช้งานแท่งอัลตราโซนิคแบบจุ่ม รุ่น USR-GH0320 – USR-GH21105 · รหัสสินค้า 35558–35564 หน้า 10 / 13
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
10
ความปลอดภัย และดูแลรักษา
SAFETY & MAINTENANCE

ความปลอดภัย Safety

เดินเครื่องแห้งห้ามเปิดเครื่องตอนแท่งอยู่นอกของเหลว หรือของเหลวลดจนส่วนที่สั่นโผล่ — หัวสั่นและวงจรเสียหายได้ ตามข้อมูลสินค้า
ไฟฟ้า + น้ำต่อสายดินทุกครั้ง · ข้อต่อสายและเครื่องกำเนิดต้องแห้ง · ถอดปลั๊กก่อนยก ย้าย ติดตั้ง หรือทำความสะอาดแท่ง · มือเปียกห้ามจับปลั๊ก
ของเหลวไวไฟห้ามใช้กับแอลกอฮอล์เข้มข้น ทินเนอร์ เบนซิน หรือตัวทำละลายไวไฟในภาชนะเปิด — ความร้อนสะสมและไอระเหยอาจติดไฟ
เสียงดังคลื่นในถังทำให้เกิดเสียงแหลมดัง โดยเฉพาะรุ่นกำลังสูงและถังโลหะ — ผู้ที่อยู่ใกล้ถังนานควรใส่ที่ครอบหูหรือที่อุดหู · ปิดฝาถังช่วยลดเสียง คำแนะนำทั่วไป
ความร้อนสะสมของเหลวอุ่นขึ้นเองเมื่อเปิดต่อเนื่อง — ตรวจความอุ่นเป็นระยะ ใช้ Pulse/ตั้งเวลาเป็นรอบ · เครื่องกำเนิดต้องระบายความร้อนได้ คำแนะนำทั่วไป
ร่างกายห้ามจุ่มมือ/นิ้วลงถังขณะเครื่องทำงาน · ยกชิ้นงานด้วยตะกร้า/คีม · สารเคมีในถังใส่ถุงมือและแว่นตา
ดัดแปลงห้ามเปิดฝาเครื่องกำเนิดสัญญาณ ตัดต่อสายแท่ง หรือเชื่อม-เจาะตัวแท่งเอง — ภายในมีไฟแรงดันสูง

ตารางดูแลรักษา Maintenance คำแนะนำทั่วไป

เมื่อไรทำอะไร
ก่อนใช้ทุกครั้งดูสายแท่งไม่ฉีก ไม่บวม ข้อต่อสายแห้ง หัวต่อกลมล็อกแน่น · ระดับของเหลวท่วมแท่ง · ช่องลมเครื่องไม่ถูกบัง
หลังใช้ทุกวันปิดเครื่อง ถอดปลั๊ก · ยกแท่งขึ้น (แบบจุ่มจากบน) ล้างด้วยน้ำสะอาด เช็ดแห้ง · ถ้าใช้น้ำยาเคมี ล้างคราบน้ำยาออกให้หมด · เช็ดเครื่องกำเนิดด้วยผ้าแห้ง
ทุกสัปดาห์เปลี่ยนของเหลวในถังตามความสกปรก (ของเหลวสกปรกมากทำให้ผลงานลด) · ล้างตะกอนก้นถัง · ตรวจขายึด/คานพาดไม่หลวม
ทุกเดือนตรวจผิวแท่งว่ามีจุดด่าง หลุม หรือรอยกัดกร่อนไหม · ตรวจซีลและปะเก็นจุดยึด (แบบ 2/3) ว่าไม่ซึม · เป่าฝุ่นช่องลมเครื่องกำเนิด (ขณะถอดปลั๊ก)
เก็บไม่ใช้นานล้างและเช็ดแท่งให้แห้ง ม้วนสายหลวม ๆ ไม่พับ · เก็บเครื่องในที่แห้ง ใส่กล่องเดิมพร้อมโฟม
ผิวแท่งสึกได้ตามเวลาแรงกระแทกของฟองที่ผิวแท่งทำให้ผิวสแตนเลสสึกกร่อนช้า ๆ ตามชั่วโมงใช้งาน (เกิดกับอุปกรณ์อัลตราโซนิคทุกชนิด) — น้ำยาที่กัดสแตนเลสเร่งให้เร็วขึ้น · ตรวจผิวทุกเดือน ถ้าเห็นรูหรือรอยรั่วให้หยุดใช้ทันที คำแนะนำทั่วไป
น้ำยาที่เหมาะน้ำสะอาด · น้ำผสมน้ำยาล้างทั่วไปหรือน้ำยาด่างอ่อนสำหรับงานล้างคราบน้ำมัน · หลีกเลี่ยงน้ำยาที่มีคลอรีน/กรดแก่ ซึ่งกัดสแตนเลส 304 · ไม่แน่ใจให้สอบถามฝ่ายขายพร้อมชื่อน้ำยา

เช็กลิสต์ก่อนเลิกงาน End of day

  • กด ON/OFF หยุด แล้วปิดสวิตช์ POWER
  • ถอดปลั๊กไฟเครื่องกำเนิดสัญญาณ
  • ยกชิ้นงานและตะกร้าออกจากถัง
  • ล้าง/เช็ดแท่ง (แบบจุ่มจากบน) และเช็ดข้อต่อสายให้แห้ง
  • ปิดฝาถังหรือระบายของเหลวเก่าตามรอบเปลี่ยน

ป้ายเตือนแนะนำให้ติดข้างถัง Warning label

⚠ ถังอัลตราโซนิคห้ามจุ่มมือขณะเครื่องทำงาน · ห้ามเปิดเครื่องถ้าของเหลวไม่ท่วมแท่ง · ห้ามใช้ของเหลวไวไฟ · ใส่ที่ครอบหูเมื่ออยู่ใกล้ถังนาน
คู่มือการใช้งานแท่งอัลตราโซนิคแบบจุ่ม รุ่น USR-GH0320 – USR-GH21105 · รหัสสินค้า 35558–35564 หน้า 11 / 13
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
11
แก้ปัญหาเบื้องต้น
TROUBLESHOOTING
ก่อนตรวจทุกครั้งปิดสวิตช์ POWER และถอดปลั๊กไฟก่อนจับแท่ง หัวต่อ หรือสายไฟ · ห้ามเปิดฝาเครื่องกำเนิดสัญญาณเอง ภายในมีไฟแรงดันสูงค้างอยู่ได้แม้ถอดปลั๊ก

ตาราง อาการ · สาเหตุที่เป็นไปได้ · วิธีแก้ Symptoms คำแนะนำทั่วไป

อาการสาเหตุที่เป็นไปได้วิธีแก้
เปิด POWER แล้วจอไม่ติดปลั๊กหลวม · เต้ารับไม่มีไฟ · เบรกเกอร์ตัดตรวจปลั๊กและเต้ารับด้วยเครื่องใช้ไฟฟ้าอื่น · รีเซ็ตเบรกเกอร์ · ยังไม่ติดให้ติดต่อฝ่ายบริการ (ห้ามเปิดฝาเครื่อง)
จอติด แต่ไม่มีเสียงซ่า/ผิวน้ำไม่สั่นยังไม่กด ON/OFF · เวลาเป็นศูนย์ · กำลังต่ำสุด · หัวต่อสายแท่งไม่แน่นตั้งเวลาแล้วกด ON/OFF · เพิ่มกำลัง · ปิดเครื่อง ถอดปลั๊ก แล้วเสียบหัวต่อกลมให้ตรงร่องและหมุนล็อกจนแน่น
ผลงานอ่อน ล้างไม่ออกของเหลวเพิ่งเติมมีก๊าซมาก · ระดับของเหลวต่ำ · กำลัง/เวลาไม่พอ · ของเหลวสกปรก · ถังใหญ่เกินแท่งเดียวใช้ Degas ก่อน · เติมให้ท่วมแท่ง · เพิ่มกำลังและเวลา · เปลี่ยนของเหลว · ใช้น้ำยาที่เหมาะกับคราบ · ส่งข้อมูลถังให้ฝ่ายขายประเมิน
บางจุดในถังได้ผล บางจุดไม่ได้คลื่นนิ่งในถัง · ชิ้นงานบังกันเอง · ชิ้นงานอยู่ไกลแท่งใช้โหมด Sweep · จัดชิ้นงานให้กระจาย พลิกชิ้นงานกลางรอบ · ย้ายตะกร้าเข้าใกล้แท่ง · ทดสอบด้วยแผ่นฟอยล์ (หน้า 9)
เสียงดังผิดปกติ / มีเสียงกระทบแท่งแตะผนังหรือก้นถังโลหะ · ขายึดหลวม · ชิ้นงานพิงแท่งหยุดเครื่อง จัดตำแหน่งแท่งให้ลอยจากผนัง/ก้นถัง · ขันขายึด · ใช้ตะกร้าแขวน · ใส่ที่ครอบหูขณะทำงาน
เครื่องหยุดเอง / ตัดไปกลางคันครบเวลาที่ตั้ง · ระบบป้องกันกระแสเกิน/ความร้อนเกินทำงาน (ช่องลมถูกบัง ของเหลวต่ำ ใช้ต่อเนื่องนาน)ตรวจเวลาที่ตั้ง · ปิดเครื่อง พักให้เย็น เปิดช่องลม เติมของเหลว แล้วเริ่มใหม่ด้วยกำลังต่ำลง · ตัดซ้ำบ่อยให้ติดต่อฝ่ายบริการ
ของเหลวร้อนขึ้นมากเปิดต่อเนื่องนาน ของเหลวน้อยเทียบกับกำลังใช้ Pulse · ตั้งเวลาเป็นรอบแล้วพัก · เพิ่มปริมาณของเหลวหรือเปลี่ยนของเหลวใหม่ · งานที่ไวต่อความร้อนวางถังในน้ำเย็น
ค่ากระแส/ความถี่บนจอแกว่งมากระดับของเหลวเปลี่ยน · ฟองก๊าซมาก · ชิ้นงานขยับไปมาเติมของเหลวให้ระดับคงที่ · ใช้ Degas · ยึดตะกร้าให้นิ่ง · ค่าปกติของเครื่อง {BQ}
เบรกเกอร์กันดูดตัด / มีน้ำซึมที่ข้อต่อสาย / สายบวมซีลข้อต่อเสื่อม · สายฉีก · ข้อต่อจมน้ำ · ผิวแท่งทะลุหยุดใช้ทันที ถอดปลั๊ก ยกแท่งขึ้นเช็ดแห้ง ห้ามเปิดซ้ำ · ติดต่อฝ่ายบริการพร้อมรูปจุดที่ซึม
ผิวแท่งเป็นจุดด่าง หลุม หรือสีเปลี่ยนการสึกกร่อนจากฟองตามเวลาใช้งาน · น้ำยาที่กัดสแตนเลสเปลี่ยนน้ำยาที่ไม่กัดสแตนเลส · ล้างแท่งหลังใช้ · ตรวจทุกเดือน · ถ้าเป็นรูหรือมีน้ำซึมเข้าแท่ง หยุดใช้และติดต่อฝ่ายบริการ
เตรียมข้อมูลก่อนแจ้งฝ่ายบริการ
  • รหัสสินค้า (เช่น 35560 / USR-GH0950)
  • รูปแผงหน้าจอขณะทำงาน (ค่าความถี่ / กระแส)
  • คลิปสั้นให้เห็นผิวน้ำและได้ยินเสียง
  • วิธีติดตั้ง ขนาดถัง ของเหลวที่ใช้ ใช้วันละกี่ชั่วโมง
หากสินค้าผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ — อย่าตัดต่อสายแท่ง ซ่อมวงจร หรือเปลี่ยนชิ้นส่วนภายในเอง · แท่งกับเครื่องกำเนิดสัญญาณถูกปรับจูนเป็นคู่ การสลับใช้ข้ามชุด/ข้ามรุ่นอาจทำงานไม่ถูกต้อง
คู่มือการใช้งานแท่งอัลตราโซนิคแบบจุ่ม รุ่น USR-GH0320 – USR-GH21105 · รหัสสินค้า 35558–35564 หน้า 12 / 13
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
12
คำถามที่พบบ่อย และติดต่อ
FAQ & CONTACT

คำถามที่พบบ่อย FAQ

ใช้ไฟบ้านได้ไหมได้ — AC 220–240V 50Hz 1 เฟส ต้องมีสายดิน · หัวปลั๊กที่ติดมากับเครื่อง ⚠ ยังไม่ได้ยืนยัน ให้ช่างเปลี่ยนเป็นหัวมีขาดินถ้าไม่ตรงเต้ารับ
ถังกี่ลิตรใช้รุ่นไหนผู้ผลิตไม่ได้ระบุปริมาตรต่อรุ่น — เลือกจากความลึก/ความยาวถังเทียบความยาวแท่ง (หน้า 5) แล้วส่งขนาดถัง ระดับของเหลว และงานที่ใช้ให้ฝ่ายขายยืนยัน
ใช้กับถังพลาสติกได้ไหมได้ — คลิปสาธิตใช้ถังพลาสติก · ถังต้องทนของเหลวที่ใช้และความอุ่นที่เกิดขึ้น · ถ้าจะเจาะยึด (แบบ 2/3) ผนังต้องแข็งพอรับหน้าแปลน (คำแนะนำทั่วไป)
แท่งต้องจมทั้งแท่งไหมส่วนที่สั่นต้องจมทั้งหมด · แบบจุ่มจากบนโผล่พ้นของเหลวได้ไม่เกิน 2 ซม. และข้อต่อสายอยู่เหนือของเหลว · แบบสอดผ่านพื้นถัง/ผนังข้างถัง ระดับของเหลวต้องท่วมแท่ง
เปิดเครื่องทดสอบนอกน้ำได้ไหมไม่ได้ — ห้ามเดินเครื่องแห้งแม้ไม่กี่วินาที ทดสอบในถังที่มีของเหลวเท่านั้น
ใช้กับแอลกอฮอล์/ตัวทำละลายได้ไหมไม่แนะนำในภาชนะเปิด เพราะไวไฟ · งานสกัดด้วยเอทานอลให้ใส่ภาชนะปิดแล้วจุ่มในถังน้ำ ห้องระบายอากาศดี มีคนดูแลตลอด
ทำครีม/โลชั่นให้เนียนได้ไหมช่วยกระจายตัวและทำอิมัลชันได้ตามที่ผู้ผลิตระบุ แต่ผลขึ้นกับสูตร สารอิมัลซิไฟเออร์ และความหนืด — ทดลองปริมาณน้อยก่อน · เนื้อข้นมากคลื่นเดินยาก ใช้ร่วมกับเครื่องปั่นได้ (คำแนะนำทั่วไป)
สกัดสมุนไพรได้ผลเพิ่มขึ้นเท่าไรไม่มีตัวเลขยืนยัน — ขึ้นกับวัตถุดิบ ตัวทำละลาย ขนาดบด เวลา ให้ทดลองเทียบกับวิธีเดิม
ต้องการ 28kHz ได้ไหมได้แบบสั่งพิเศษ ต้องแจ้งตอนสั่ง — สอบถามฝ่ายขาย · เปลี่ยนความถี่ของชุดที่ได้รับแล้วไม่ได้
เปิดค้างทั้งวันได้ไหมตั้งเปิดค้างได้ตามผู้ผลิต แต่ต้องดูระดับของเหลว ความร้อนของของเหลว และการระบายอากาศของเครื่อง · แนะนำตั้งเวลาเป็นรอบ (คำแนะนำทั่วไป)
ต่อกับระบบอัตโนมัติ/PLC ได้ไหมผู้ผลิตระบุว่าต่อสัญญาณควบคุมจาก PLC ได้ · ขั้วต่อและวิธีต่อ ⚠ ยังไม่ได้ยืนยัน สอบถามฝ่ายขายพร้อมรุ่น PLC
ใช้หลายแท่งในถังเดียวได้ไหมได้ในหลักการ แต่ละแท่งใช้เครื่องกำเนิดสัญญาณของชุดตัวเอง ห้ามต่อสองแท่งเข้าเครื่องเดียว · จัดระยะห่างแท่งให้คลื่นทั่วถัง (คำแนะนำทั่วไป)

คำศัพท์ในคู่มือ Glossary

อัลตราโซนิค (Ultrasonic)คลื่นเสียงความถี่สูงเกินกว่าหูคนได้ยิน — ชุดนี้ใช้ 40kHz (40,000 ครั้งต่อวินาที)
Cavitationการเกิดและยุบตัวของฟองเล็กมากในของเหลวจากคลื่น ซึ่งเป็นตัวทำให้เกิดผลล้าง/ผสม/สกัด
หัวสั่น (Transducer)ชิ้นส่วนในแท่งที่เปลี่ยนสัญญาณไฟฟ้าเป็นแรงสั่น — ชุดนี้หัวละ 50W
เครื่องกำเนิดสัญญาณ (Generator)กล่องควบคุมที่แปลงไฟบ้านเป็นสัญญาณความถี่สูงส่งให้แท่ง และใช้ตั้งเวลา กำลัง โหมด
☎
สอบถามการเลือกรุ่น ขนาดถัง การติดตั้ง การใช้งาน หรือพบปัญหา ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์
ปัญญาเคมีภัณฑ์ · LINE @PYCM · โทร 02-114-7416 กด 2
แจ้งรหัสสินค้า (35558 – 35564) หรือรุ่น (เช่น USR-GH0950) พร้อมรูปถัง/รูปหน้าจอ/คลิปอาการ จะช่วยให้ตรวจสอบได้เร็วขึ้น
คู่มือการใช้งานแท่งอัลตราโซนิคแบบจุ่ม พร้อมเครื่องกำเนิดสัญญาณ USR-GH0320 – USR-GH21105 (ภาษาไทย) — รหัส 35558-35564 — ภาพประกอบ 35

สนใจสินค้านี้ หรือมีคำถามเรื่องการใช้งาน?

ทีมงานปัญญาเคมีภัณฑ์ยินดีให้คำแนะนำ สอบถามรุ่น ขนาด อะไหล่ และวิธีใช้งานได้ทุกวัน

💬 ทัก LINE @PYCM📞 02-114-7416

ดูรายละเอียดสินค้า

คู่มือการใช้งานอื่น ๆ

📘 ดูคู่มือการใช้งานทั้งหมด →
