คู่มือการใช้งาน · USER MANUAL
ปั๊มรีดสาย (Peristaltic Pump) BT100-3J
ชุดขับปรับรอบ 0.1–100 rpm พร้อมหัวปั๊ม YZ / DMD15-13 / DG / DG15
ฉบับรวม 14 รหัสสินค้า
รหัส 25509 – 25522

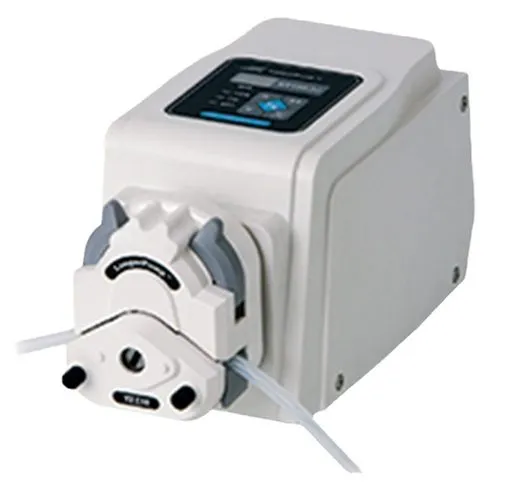

ปั๊มรีดสาย BT100-3J
ปั๊มรีดสาย BT100-3J — ชุดขับ + หัวปั๊มติดหน้าเครื่อง (ภาพแสดงหัวแบบ YZ)
0.1–100rpmปรับละเอียดทีละ 0.1 rpm
0–380ml/minอัตราไหลสูงสุด (หัว YZ15 ท่อ 18#)
1–4ช่องเลือกหัว 1 / 2 / 4 ช่องได้
20Wไฟ 100–240V ใช้ไฟบ้านได้
ข้อมูลหลัก
หลักการ: ลูกกลิ้งรีดท่อยางให้ของเหลวเดินในท่อ — สารสัมผัสแค่ผิวในท่อ ตามข้อมูลสินค้า
ส่งได้ 2 ทิศทาง · จำค่า · ปุ่มเต็มสปีด · ควบคุมจากภายนอกได้ ตามข้อมูลสินค้า
ขนาดชุดขับ 232×142×149 มม. · 2.38 กก. · IP20 ตามข้อมูลสินค้า
แต่ละรหัส = ชุดขับ BT100-3J + หัวปั๊ม 1 แบบตามตาราง

รหัสสินค้าที่คู่มือนี้ครอบคลุม Product codes ตามข้อมูลสินค้า

รหัสรุ่น (ชุดขับ + หัวปั๊ม)ช่องอัตราไหลท่อที่ใช้
25509BT100-3J + YZ1515x1 ช่อง0–380 ml/min13#, 14#, 19#, 16#, 25#, 17#, 18#
25510BT100-3J + YZII151 ช่อง0–380 ml/min13#, 14#, 19#, 16#, 25#, 17#, 18#
25511BT100-3J + YZ2515x1 ช่อง0–270 ml/min15#, 24#
25512BT100-3J + YZII251 ช่อง0–270 ml/min15#, 24#
25513BT100-3J + DMD15-13-B1 ช่อง0–350 ml/min2×13#, 2×14#, 2×19#, 2×16#, 2×25#
25514BT100-3J + DMD15-13-D1 ช่อง0–350 ml/min2×13#, 2×14#, 2×19#, 2×16#, 2×25#
25515BT100-3J + DG-1(6)1 ช่อง · 6 ลูกกลิ้ง0–48 ml/minท่อเล็ก ใน ≤3.17 มม. หนา 0.8–1 มม.
25516BT100-3J + DG-1(10)1 ช่อง · 10 ลูกกลิ้ง0–32 ml/minท่อเล็ก ใน ≤3.17 มม. หนา 0.8–1 มม.
25517BT100-3J + DG-2(6)2 ช่อง · 6 ลูกกลิ้ง0–48 ml/minท่อเล็ก ใน ≤3.17 มม. หนา 0.8–1 มม.
25518BT100-3J + DG-2(10)2 ช่อง · 10 ลูกกลิ้ง0–32 ml/minท่อเล็ก ใน ≤3.17 มม. หนา 0.8–1 มม.
25519BT100-3J + DG-4(6)4 ช่อง · 6 ลูกกลิ้ง0–48 ml/minท่อเล็ก ใน ≤3.17 มม. หนา 0.8–1 มม.
25520BT100-3J + DG-4(10)4 ช่อง · 10 ลูกกลิ้ง0–32 ml/minท่อเล็ก ใน ≤3.17 มม. หนา 0.8–1 มม.
25521BT100-3J + DG15-242 ช่อง0–300 ml/min16#, 25#, 17#
25522BT100-3J + DG15-282 ช่อง0–75 ml/min13#, 14# หรือท่อเล็ก ใน ≤3.17 มม. หนา 0.8–1 มม.

อัตราไหลเป็นช่วงตามข้อมูลสินค้า ค่าจริงขึ้นกับเบอร์ท่อ ความหนืด และระยะดูด · ภาพสินค้าอาจต่างจากของจริงเล็กน้อย

สารบัญ Contents

1 สเปกชุดขับ / หลักการทำงาน · หน้า 2 2 ชื่อชิ้นส่วน / ปุ่มบนแผง · หน้า 3 3 เลือกหัวปั๊มและเบอร์ท่อ · หน้า 4 4 ติดตั้ง / ใส่ท่อ · หน้า 5 5 ขั้นตอนใช้งาน / สอบเทียบ · หน้า 6 6 งานที่เหมาะ / ความเข้ากันของท่อ · หน้า 7 7 ความปลอดภัย / ดูแลรักษา · หน้า 8 8 แก้ปัญหา · หน้า 9 9 คำถามที่พบบ่อย / ติดต่อ · หน้า 10
คู่มือการใช้งานปั๊มรีดสาย BT100-3J และหัวปั๊ม · รหัสสินค้า 25509–25522 หน้า 1 / 10
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
1
สเปกชุดขับ และหลักการทำงาน
SPECIFICATIONS & PRINCIPLE

สเปกชุดขับ BT100-3J Drive unit ตามข้อมูลสินค้า

ความเร็วรอบ0.1 – 100 rpm (รอบ/นาที ของลูกกลิ้ง)
ความละเอียดการปรับ0.1 rpm
ความแม่นยำซ้ำ±0.3% (ควบคุมด้วยไมโครโปรเซสเซอร์)
ทิศทางหมุนตาม (CW) / หมุนทวน (CCW) — ส่งของเหลวได้ 2 ทิศทาง อัตราไหลเท่ากัน
ปุ่มเต็มสปีดกดครั้งเดียววิ่งเร็วสุด ใช้เติมท่อ (ไล่อากาศ) หรือไล่ของเหลวออกจากท่อ
จำค่าการทำงานจำรอบและทิศทางที่ตั้งไว้ เปิดไฟใหม่ทำงานต่อจากค่าเดิม
ควบคุมจากภายนอกเริ่ม/หยุด · ทิศทาง · ความเร็วด้วยสัญญาณ 4–20mA / 0–5V / 0–10V / 0–10kHz (เลือกได้) ผ่านช่องต่อด้านหลัง
ไฟเข้า / กำลังไฟ100–240V AC 50/60Hz · 20W · มีฟิวส์ในเต้ารับสายไฟ
สภาพแวดล้อมอุณหภูมิ 0–40°C · ความชื้นสัมพัทธ์ 10–80% (ไม่ควบแน่น)
ขนาด / น้ำหนัก232 × 142 × 149 มม. · 2.38 กก. (ชุดขับ)
ระดับป้องกันIP20 — ใช้ในอาคาร กันวัตถุชิ้นใหญ่ ไม่กันน้ำ
หัวปั๊มที่ใช้ได้YZ1515X, YZ2515X, YZII15, YZII25, BZ, DG, DG15, DMD15-13

ปั๊มรีดสายทำงานอย่างไร How it works คำแนะนำทั่วไป

ท่อยางวางอ้อมอยู่ในหัวปั๊ม ลูกกลิ้งที่หมุนจะบีบท่อให้แบนแล้วกลิ้งไปตามท่อ ดันของเหลวที่อยู่ข้างหน้าออกไป เมื่อท่อคืนรูปจะดูดของเหลวใหม่ตามเข้ามา
• ของเหลวอยู่ในท่ออย่างเดียว ไม่โดนตัวปั๊ม → ใช้กับสารกัดกร่อนหรือสารที่ต้องการความสะอาดได้ (ถ้าเลือกท่อถูก)
• ไม่มีวาล์ว ไม่มีซีล อะไหล่สิ้นเปลืองคือท่อ
• ปริมาณที่ส่ง ≈ ml ต่อรอบ × rpm จึงคุมปริมาณได้แม่นด้วยการตั้งรอบ
• ขณะหยุด ลูกกลิ้งกดท่อปิดไว้ — ของเหลวไม่ไหลย้อน

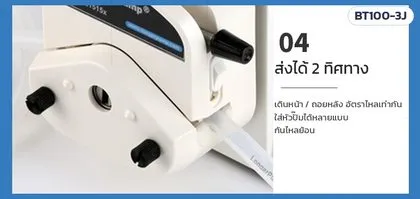

ลูกกลิ้งบีบท่อในหัวปั๊ม
หัวปั๊มแบบ YZ — ท่ออ้อมอยู่ระหว่างลูกกลิ้งกับฝาครอบ
ถ้าต้องใช้กับของเหลวหนืดหรือสารกัดกร่อนแรง ต้องเลือกหัวและวัสดุท่อให้เหมาะ — สอบถามฝ่ายขายก่อนสั่งซื้อ

ภาพจริงรอบตัวเครื่อง Real photos ตามข้อมูลสินค้า

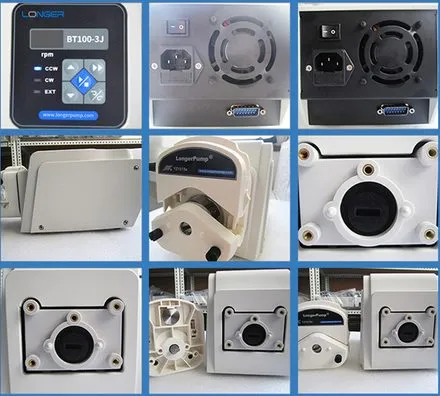

ภาพจริงแผง ด้านหลัง และจุดยึดหัวปั๊ม
แผงควบคุม · ด้านหลัง (สวิตช์ เต้ารับ พัดลม ช่อง 15 ขา) · จุดยึดหัวปั๊มหน้าเครื่อง
เปลี่ยนหัวได้ — หน้าเครื่องมีแกนขับและรูยึด ใส่หัวแบบ YZ / DG / DG15 / BZ / DMD15-13 ได้ ไม่ต้องซื้อชุดขับใหม่
ตัวเครื่องไร้ร่อง — เช็ดทำความสะอาดง่าย ไม่มีซอกให้สารเกาะ
ทนสัญญาณรบกวน — ทำงานนิ่งใกล้เครื่องมืออื่นในห้องแล็บ
เล็ก เบา — 2.38 กก. วางบนโต๊ะแล็บ/ในตู้ดูดควันได้ (ตัวเครื่องห้ามโดนสารหก)
คู่มือการใช้งานปั๊มรีดสาย BT100-3J และหัวปั๊ม · รหัสสินค้า 25509–25522 หน้า 2 / 10
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
2
ชื่อชิ้นส่วน และปุ่มบนแผง
PARTS & CONTROL PANEL

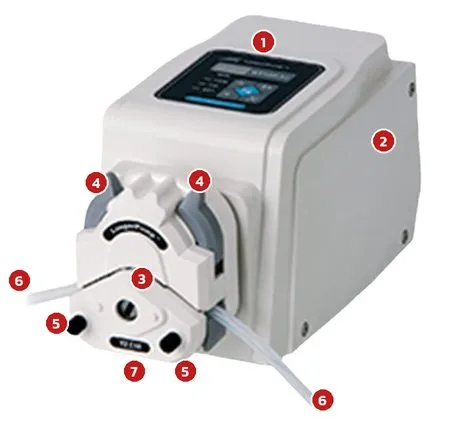

ชื่อชิ้นส่วนปั๊มรีดสาย BT100-3J พร้อมหมายเลข
หมายเลขตรงกับตารางด้านขวา (ภาพหัวแบบ YZ)
1แผงควบคุมจอแสดงรอบ + ปุ่ม 5 ปุ่ม + ไฟสถานะ 3 ดวง
2ชุดขับมอเตอร์และวงจรควบคุม ด้านหลังมีสวิตช์ เต้ารับสายไฟ พัดลม ช่องควบคุมภายนอก
3หัวปั๊มมีลูกกลิ้งรีดท่ออยู่ด้านใน เปลี่ยนแบบได้ตามงาน
4ตัวยึดท่อจับท่อขาเข้า/ขาออกไม่ให้ท่อเลื่อนขณะลูกกลิ้งหมุน
5ปุ่มยึดหัวปั๊มน็อตมือหมุนยึดหัวปั๊มกับตัวเครื่อง
6ท่อขาเข้า / ขาออกสลับหน้าที่กันได้เมื่อกดปุ่มกลับทิศ
7ป้ายรุ่นหัวปั๊มบอกรุ่นหัว (เช่น YZII15) — ใช้เลือกเบอร์ท่อให้ตรง

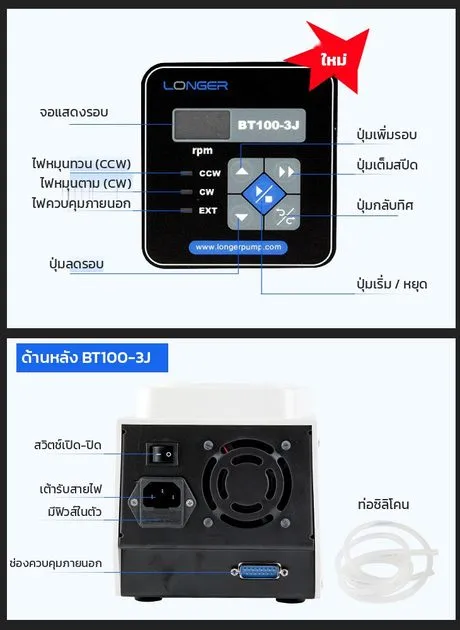

ปุ่มและไฟบนแผง / ด้านหลังเครื่อง Panel & rear ตามข้อมูลสินค้า

ปุ่มบนแผงควบคุมและด้านหลังเครื่อง
แผงหน้าและด้านหลัง BT100-3J
จอแสดงรอบแสดงความเร็ว rpm ที่ตั้ง/กำลังวิ่ง
▲ ปุ่มเพิ่มรอบกด 1 ครั้ง +0.1 rpm · กดค้างเพิ่มเร็ว
▼ ปุ่มลดรอบกด 1 ครั้ง −0.1 rpm · กดค้างลดเร็ว
▶▶ ปุ่มเต็มสปีดกดวิ่งเร็วสุด · กดอีกครั้งกลับรอบเดิม
ปุ่มกลับทิศสลับหมุนตาม/หมุนทวน (ไฟ CW/CCW เปลี่ยน)
◆ ปุ่มเริ่ม/หยุดกดเริ่มปั๊ม · กดซ้ำหยุด
ไฟ CCW / CWบอกทิศที่กำลังหมุน
ไฟ EXTติดเมื่อใช้โหมดควบคุมจากภายนอก
สวิตช์ด้านหลังเปิด-ปิดไฟเข้าเครื่อง
เต้ารับสายไฟมีช่องฟิวส์ในตัว
ช่องควบคุมภายนอกขั้วต่อ 15 ขา สำหรับต่อสัญญาณ

ระยะการเพิ่ม/ลดต่อการกดอ้างอิงคลิปสาธิตของแผงรุ่นเดียวกัน ⚠ ยังไม่ได้ยืนยัน — ตัวหนังสือบนแผงในภาพเป็นตัวพิมพ์บนเครื่องจริง

คู่มือการใช้งานปั๊มรีดสาย BT100-3J และหัวปั๊ม · รหัสสินค้า 25509–25522 หน้า 3 / 10
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
3
เลือกหัวปั๊ม และเบอร์ท่อ
PUMP HEADS & TUBING

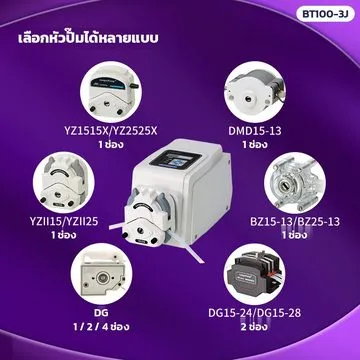

หัวปั๊มแต่ละแบบ Pump heads ตามข้อมูลสินค้า

YZ1515x / YZII15
YZ1515x / YZII15
0–380 ml/min
YZ2515x / YZII25
YZ2515x / YZII25
0–270 ml/min
DMD15-13
DMD15-13
ท่อคู่ 0–350
DG-1/2/4
DG-1/2/4
0–48 / 0–32
DG15-24 / 28
DG15-24 / 28
2 ช่อง
BZ15/25-13
BZ15/25-13
ไม่มีในชุดนี้
หัวปั๊มช่องอัตราไหลท่อที่ใช้เหมาะกับ คำแนะนำทั่วไป
YZ1515x / YZII1510–380 ml/min13#, 14#, 19#, 16#, 25#, 17#, 18#ใช้ทั่วไป เปลี่ยนเบอร์ท่อได้กว้าง ตั้งแต่หยดเล็กถึงหลายร้อย ml/min
YZ2515x / YZII2510–270 ml/min15#, 24# (ท่อผนังหนา)ระยะดูดไกล/แรงดันสูงขึ้น ท่อทนกว่า
DMD15-13 (-B / -D)10–350 ml/minท่อคู่ 2×13# … 2×25#ใส่ท่อ 2 เส้นพร้อมกัน ได้ปริมาณมากขึ้น ⚠ ยังไม่ได้ยืนยัน ความต่าง -B / -D
DG-1 / DG-2 / DG-41 / 2 / 46 ลูกกลิ้ง 0–48
10 ลูกกลิ้ง 0–32		ท่อเล็ก ใน ≤3.17 มม. หนา 0.8–1 มม.จ่ายปริมาณน้อยหลายสายพร้อมกัน · 10 ลูกกลิ้งไหลเรียบกว่า (กระเพื่อมน้อย)
DG15-2420–300 ml/min16#, 25#, 17#2 สายพร้อมกัน ปริมาณปานกลาง
DG15-2820–75 ml/min13#, 14# หรือท่อเล็ก2 สาย ปริมาณน้อย

เบอร์ท่อกับปริมาณต่อรอบ (หัว YZ15) Tube size guide ⚠ ยังไม่ได้ยืนยัน

เบอร์ท่อรูใน (มม.)ml / รอบ โดยประมาณที่ 100 rpm (ml/min)
13#0.80.066
14#1.60.2121
19#2.40.4848
16#3.10.880
25#4.81.7170
17#6.42.8280
18#7.93.8380
สูตรคิดอัตราไหล
อัตราไหล (ml/min) ≈ ml ต่อรอบ × rpm
ตัวอย่าง: ท่อ 16# (≈0.8 ml/รอบ) ตั้ง 25 rpm ≈ 20 ml/min
ต้องการ 100 ml/min ด้วยท่อ 25# (≈1.7) → ตั้ง ≈ 59 rpm
ตัวเลข ml/รอบ เป็นค่าอ้างอิงทั่วไปของท่อเบอร์ทั่วไปกับหัวขนาดนี้ (ค่าสูงสุดสอดคล้องกับ 0–380 ml/min ของหัว YZ15) — ค่าจริงต่างตามวัสดุท่อ อายุท่อ ความหนืด ต้องสอบเทียบเองทุกครั้งที่เปลี่ยนท่อ (หน้า 6)
หัว YZ25 ใช้ท่อผนังหนา: 15# (รูใน ≈4.8 มม.) และ 24# (≈6.4 มม.) — สูงสุด 0–270 ml/min ตามข้อมูลสินค้า

เลือกหัวปั๊มด้วยคำถาม 3 ข้อ Quick selection คำแนะนำทั่วไป

1. ต้องจ่ายกี่สายพร้อมกัน?1 สาย → YZ / DMD15-13 / DG-1 · 2 สาย → DG-2 / DG15-24 / DG15-28 · 4 สาย → DG-4
2. ปริมาณต่อนาทีเท่าไร?มากกว่า 75 ml/min → YZ15 / YZ25 / DMD15-13 / DG15-24 · น้อยกว่า 50 ml/min และต้องการแม่น → DG (6 หรือ 10 ลูกกลิ้ง) / DG15-28
3. ต้องการไหลเรียบแค่ไหน?งานหยดต่อเนื่อง/ป้อนเครื่องมือ → หัวลูกกลิ้งมาก (DG 10 ลูกกลิ้ง) · งานถ่ายสารทั่วไป → YZ
คู่มือการใช้งานปั๊มรีดสาย BT100-3J และหัวปั๊ม · รหัสสินค้า 25509–25522 หน้า 4 / 10
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
4
ติดตั้ง และการใส่ท่อ
INSTALLATION & TUBE LOADING

ของในกล่อง และเตรียมก่อนใช้ Unpacking ตามข้อมูลสินค้า

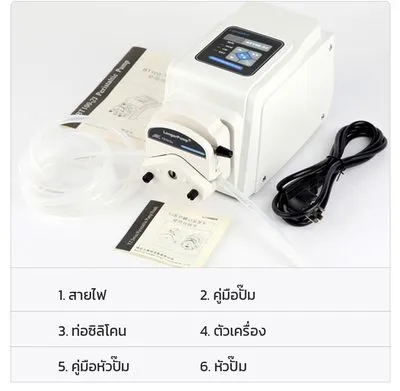

ของในกล่อง
ในกล่อง: ตัวเครื่อง · หัวปั๊มตามรหัส · ท่อซิลิโคน · สายไฟ · คู่มือเครื่องและคู่มือหัวปั๊ม
วางเครื่อง: บนโต๊ะเรียบ แห้ง ห่างจุดที่สารอาจหก · เว้นด้านหลังโล่ง ≥10 ซม. ให้พัดลมระบายอากาศ คำแนะนำทั่วไป
ไฟฟ้า: 100–240V ใช้เต้ารับบ้านที่มีสายดิน · ถ้าหัวปลั๊กไม่ตรงเต้ารับ ใช้ปลั๊กแปลงที่มีสายดิน ⚠ ยังไม่ได้ยืนยัน ชนิดหัวปลั๊ก
วางขวดสาร: ขวดสารควรอยู่ระดับเดียวกับหรือสูงกว่าหัวปั๊มเล็กน้อย เติมท่อได้เร็วและอัตราไหลนิ่ง คำแนะนำทั่วไป
ประกอบหัวปั๊ม: หัวปั๊มติดมากับเครื่อง ถ้าถอดเปลี่ยนหัว ให้ปิดเครื่อง ถอดน็อตมือหมุน 2 ตัว เสียบแกนหัวให้ตรงร่องเพลาแล้วขันยึด

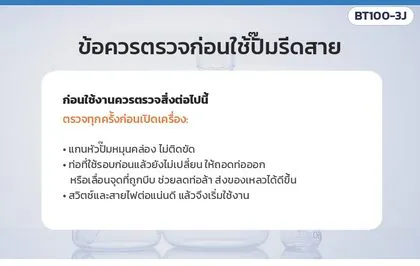

ตรวจก่อนเปิดเครื่องทุกครั้ง: แกนหัวปั๊มหมุนคล่อง ไม่ติดขัด · ท่อไม่แบน ไม่ร้าว · สายไฟและสวิตช์ต่อแน่น

วิธีใส่ท่อในหัวปั๊ม (หัวแบบ YZ) Loading the tube ตามข้อมูลสินค้า

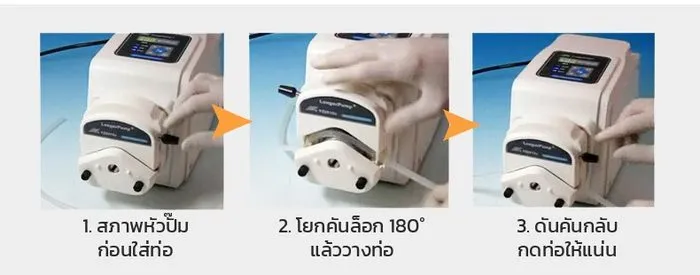

วิธีใส่ท่อในหัวปั๊ม 3 ขั้นตอน
  1. ปิดเครื่อง (กดหยุด) — หัวปั๊มอยู่ในสภาพปิดฝา
  2. โยกคันล็อกบนหัวปั๊มไป 180° ให้ฝาเปิด แล้ววางท่อเข้าร่องรอบลูกกลิ้ง ปลายท่อทั้งสองข้างผ่านตัวยึดท่อ
  3. ดันคันล็อกกลับที่เดิม ฝาจะกดท่อให้แน่น — ตรวจว่าท่อไม่บิด ไม่พับ และไม่ถูกตัวยึดบีบแบน
หัว DG / DG15 ใส่ท่อเล็กทีละช่อง ล็อกท่อด้วยตลับ/ตัวกดของแต่ละช่อง ใส่ให้ความตึงเท่ากันทุกช่องเพื่อให้อัตราไหลแต่ละสายใกล้กัน คำแนะนำทั่วไป
คู่มือการใช้งานปั๊มรีดสาย BT100-3J และหัวปั๊ม · รหัสสินค้า 25509–25522 หน้า 5 / 10
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
5
ขั้นตอนใช้งาน และการสอบเทียบอัตราไหล
OPERATION & CALIBRATION

ใช้งานครั้งแรก / ใช้งานประจำวัน Step by step

1เปิดสวิตช์ด้านหลังจอแสดงรอบที่ตั้งไว้ล่าสุด (เครื่องจำค่า) ตามข้อมูลสินค้า
2จุ่มท่อขาเข้าปลายท่อขาเข้าจุ่มให้ถึงก้นขวดสาร · ปลายท่อขาออกวางในภาชนะรับ
3เลือกทิศดูไฟ CW/CCW ว่าไหลจากขวดไปภาชนะรับ ถ้าผิดทางกดปุ่มกลับทิศ
4เติมท่อกด ▶▶ เต็มสปีด ให้ของเหลวไล่อากาศจนเต็มท่อ แล้วกด ▶▶ อีกครั้งกลับรอบเดิม
5ตั้งรอบกด ▲ / ▼ ตั้ง rpm ตามที่คำนวณ (หน้า 4) — เริ่มที่รอบต่ำก่อน เช่น 20 rpm แล้วค่อยเพิ่ม คำแนะนำทั่วไป
6เริ่ม / หยุดกดปุ่มเริ่ม/หยุด · ระหว่างวิ่งปรับรอบได้
7ไล่ของเหลวออกยกท่อขาเข้าพ้นของเหลว กด ▶▶ ไล่สารที่ค้างในท่อออก หรือกดกลับทิศดูดกลับลงขวด
8หลังใช้งานปั๊มน้ำสะอาดล้างท่อ · ปิดสวิตช์ · ปลดคันล็อกเพื่อไม่ให้ท่อถูกบีบค้าง
ห้ามปิดหรือหักพับท่อขาออกขณะปั๊มทำงานปั๊มรีดสายดันของเหลวตลอด ถ้าปลายทางตัน แรงดันในท่อจะสูงขึ้นจนท่อแตก/หลุด สารกระเด็นได้

สอบเทียบอัตราไหล (แนะนำทำทุกครั้งที่เปลี่ยนท่อหรือเปลี่ยนสาร) Calibration คำแนะนำทั่วไป

  1. เติมท่อให้เต็ม ไม่มีฟองอากาศ
  2. ตั้งรอบที่จะใช้จริง เช่น 50 rpm
  3. ให้ปลายท่อขาออกลงกระบอกตวง แล้วกดเริ่มพร้อมจับเวลา 1 นาที
  4. อ่านปริมาตร (ml) ÷ rpm = ml ต่อรอบของท่อเส้นนี้
  5. ต้องการปริมาณเท่าไร ÷ ml ต่อรอบ = rpm ที่ต้องตั้ง
  6. วัดซ้ำ 2–3 ครั้ง ใช้ค่าเฉลี่ย · จดค่าไว้ข้างเครื่อง
ตัวอย่าง
ตั้ง 50 rpm ได้ 41 ml ใน 1 นาที → 41 ÷ 50 = 0.82 ml/รอบ
ต้องการ 30 ml/min → 30 ÷ 0.82 ≈ 36.6 rpm

ท่อใหม่มักไหลมากกว่าท่อที่ใช้มานาน — ถ้าอัตราไหลลดลงเรื่อย ๆ ให้สอบเทียบใหม่หรือเปลี่ยนท่อ

ควบคุมจากภายนอก External control ตามข้อมูลสินค้า

ใช้เมื่อต้องให้ PLC / ตัวตั้งเวลา / สวิตช์เท้า สั่งปั๊ม: สั่งเริ่ม/หยุด กลับทิศ และปรับความเร็วด้วยสัญญาณ 4–20mA, 0–5V, 0–10V หรือ 0–10kHz (เลือกอย่างใดอย่างหนึ่ง) ผ่านขั้วต่อ 15 ขาด้านหลัง ไฟ EXT บนแผงจะติดในโหมดนี้ — ให้ช่างไฟฟ้า/ช่างระบบเป็นผู้ต่อสาย ตามตารางขาสัญญาณจากฝ่ายบริการ ⚠ ยังไม่ได้ยืนยัน ตำแหน่งขาสัญญาณ

ตัวอย่างการตั้งค่า (หัว YZ15) Setting examples คำแนะนำทั่วไป

งานปริมาณที่ต้องการท่อแนะนำตั้งรอบประมาณ
หยดน้ำหอม/สารเติมลงถังผสม2 ml/min14# (≈0.21 ml/รอบ)≈ 9.5 rpm
โดสสารเคมีบำบัดน้ำ20 ml/min16# (≈0.8)≈ 25 rpm
ถ่ายสารละลายระหว่างขวด150 ml/min17# (≈2.8)≈ 54 rpm
ถ่ายสารปริมาณมาก300 ml/min18# (≈3.8)≈ 79 rpm

ใช้รอบช่วงกลาง (ประมาณ 20–80 rpm) ท่อจะทนกว่าและแม่นกว่าการใช้ท่อเล็กที่รอบสูงสุด · ค่าในตารางต้องสอบเทียบจริงก่อนใช้

คู่มือการใช้งานปั๊มรีดสาย BT100-3J และหัวปั๊ม · รหัสสินค้า 25509–25522 หน้า 6 / 10
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
6
งานที่เหมาะ และความเข้ากันของท่อกับสาร
APPLICATIONS & TUBE COMPATIBILITY

ใช้กับงานอะไรได้ Good for คำแนะนำทั่วไป

  • ห้องแล็บ / QC: ถ่ายสาร เติมรีเอเจนต์ต่อเนื่อง ไทเทรตช้า ๆ ส่งน้ำยาเข้าเครื่องมือ
  • ทดลองสูตรเครื่องสำอาง / เคมีภัณฑ์: เติมน้ำหอม สี สารกันเสีย ทีละน้อยลงถังผสม
  • อาหาร / เครื่องดื่ม ขนาดทดลอง: ถ่ายน้ำเชื่อม หัวเชื้อ (ใช้ท่อที่เหมาะกับอาหาร)
  • บำบัดน้ำ / ตู้ปลา / เพาะเลี้ยง: โดสสารเคมีหรือสารอาหารต่อเนื่อง
  • เติมบรรจุขวดเล็กแบบกดเริ่ม-หยุดเอง

ไม่เหมาะกับ Not for

สารไวไฟ / ตัวทำละลายระเหยไวไฟ (เครื่องไม่ใช่แบบกันระเบิด) · งานกลางแจ้งหรือจุดที่โดนน้ำ (IP20) · ของเหลวหนืดมาก หรือมีเม็ด/ตะกอนใหญ่กว่ารูท่อ · ส่งไกลมาก/แรงดันสูง · งานปริมาณเกิน 380 ml/min (ควรใช้ปั๊มรุ่นใหญ่กว่า)
ตัวอย่างงาน
ตัวอย่างงาน: ยา/เวชภัณฑ์ · สิ่งแวดล้อม/น้ำ · วิจัย/ห้องแล็บ

ท่อซิลิโคน (ในชุด) กับสารแต่ละกลุ่ม Silicone tube guide คำแนะนำทั่วไป

กลุ่มสารท่อซิลิโคนหมายเหตุ
น้ำ / สารละลายน้ำ / บัฟเฟอร์ใช้ได้งานทั่วไป
น้ำเชื่อม / กลีเซอรีน / เจลเหลวใช้ได้ยิ่งหนืดยิ่งต้องลดรอบ และใช้ท่อรูใหญ่/ผนังหนา
กรด-ด่างเจือจางส่วนใหญ่ได้ทดสอบแช่ท่อก่อน · ล้างน้ำหลังใช้ทุกครั้ง
กรด-ด่างเข้มข้น / สารออกซิไดซ์แรงไม่แนะนำเลือกท่อวัสดุทนสารเฉพาะ — สอบถามฝ่ายขาย
แอลกอฮอล์ใช้ได้ระยะสั้นท่ออาจบวม/อายุสั้นลง · ระวังไอระเหยไวไฟ
น้ำมัน / ตัวทำละลายอินทรีย์ไม่แนะนำท่อบวม ฉีกขาดเร็ว — ต้องใช้ท่อชนิดอื่น

ตารางนี้เป็นแนวทางทั่วไปของวัสดุซิลิโคน ไม่ใช่ผลทดสอบของท่อในชุด — สารใหม่ควรทดลองแช่ท่อสั้น ๆ 24 ชั่วโมงก่อนใช้งานจริง

หัวปั๊มหลายช่อง ใช้ทำอะไร Multi-channel คำแนะนำทั่วไป

หัวปั๊มแบบต่าง ๆ
หัว DG-2 / DG-4 / DG15 จ่ายหลายสายพร้อมกันด้วยรอบเดียวกัน — เหมาะกับ
• เติมสารเดียวกันลงหลายภาชนะพร้อมกัน
• ป้อนสาร 2 ชนิดในสัดส่วนคงที่ (ใช้ท่อคนละเบอร์)
• หมุนเวียนสารเข้า-ออกถังทดลองพร้อมกัน
ทุกสายใช้รอบเดียวกัน ถ้าต้องการปริมาณแต่ละสายต่างกัน ให้เปลี่ยนเบอร์ท่อของสายนั้น แล้วสอบเทียบทีละสาย
คู่มือการใช้งานปั๊มรีดสาย BT100-3J และหัวปั๊ม · รหัสสินค้า 25509–25522 หน้า 7 / 10
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
7
ความปลอดภัย และการดูแลรักษา
SAFETY & MAINTENANCE

ข้อควรระวัง Safety

• ปิดเครื่องก่อนเปิดฝาหัวปั๊ม ใส่หรือถอดท่อ — นิ้วอาจถูกลูกกลิ้งหนีบ
• ห้ามฉีดน้ำหรือราดน้ำใส่ตัวเครื่อง · ถ้าสารหกใส่เครื่อง ให้ถอดปลั๊กแล้วเช็ดทันที
• ห้ามปิดท่อขาออกขณะปั๊มทำงาน · ใส่แว่นและถุงมือเมื่อส่งสารเคมีอันตราย
• ไม่ใช้กับสารไวไฟ · ห้ามเปิดฝาตัวเครื่องหรือซ่อมวงจรเอง
• ถอดปลั๊กเมื่อไม่ใช้งานนาน หรือก่อนเปลี่ยนฟิวส์

ตารางดูแลรักษา Maintenance schedule คำแนะนำทั่วไป

หลังใช้ทุกครั้งปั๊มน้ำสะอาดล้างท่อ (สารที่ไม่ละลายน้ำใช้ตัวล้างที่เหมาะ) · ปลดคันล็อกไม่ให้ท่อถูกบีบค้าง · เช็ดเครื่องด้วยผ้าหมาด
ทุกสัปดาห์ตรวจท่อ: ถ้าแบน แข็ง ร้าว เปลี่ยนสี หรืออัตราไหลลด ให้เปลี่ยนท่อเบอร์เดิม · เช็ดคราบสารบนลูกกลิ้งและในหัวปั๊ม
ทุกเดือนปัดฝุ่นพัดลมด้านหลัง · ตรวจสายไฟ ปลั๊ก ขั้วต่อภายนอก · สอบเทียบอัตราไหลใหม่ (หน้า 6)
เลื่อนจุดบีบท่อท่อที่ใช้นาน ให้เลื่อนท่อไปให้ลูกกลิ้งบีบช่วงใหม่ ช่วยยืดอายุท่อและให้อัตราไหลนิ่ง
ข้อควรตรวจก่อนใช้ปั๊ม
ท่อคืออะไหล่สิ้นเปลือง — ควรมีท่อเบอร์เดียวกันสำรองไว้เสมอ · เวลาสั่งท่อใหม่ แจ้ง รุ่นหัวปั๊ม + เบอร์ท่อ (เช่น YZII15 ท่อ 16#) และวัสดุท่อที่ต้องการ

ห้ามใช้ตัวทำละลายแรงเช็ดพลาสติกหัวปั๊มและแผงควบคุม — ใช้ผ้าชุบน้ำหรือน้ำสบู่อ่อน

แบบบันทึกการเปลี่ยนท่อ / สอบเทียบ Log sheet

วันที่หัว / เบอร์ท่อตั้ง rpmวัดได้ ml/minml/รอบหมายเหตุ / ผู้บันทึก







คู่มือการใช้งานปั๊มรีดสาย BT100-3J และหัวปั๊ม · รหัสสินค้า 25509–25522 หน้า 8 / 10
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
8
อาการผิดปกติ และวิธีแก้
TROUBLESHOOTING
อาการสาเหตุที่เป็นไปได้วิธีแก้
เปิดสวิตช์แล้วจอไม่ติดปลั๊กหลวม / ไม่มีไฟ / ฟิวส์ขาดตรวจเต้ารับและสายไฟ · ถอดปลั๊กแล้วตรวจฟิวส์ในช่องเต้ารับ เปลี่ยนค่าเดิม · ยังไม่ติดให้ติดต่อฝ่ายบริการ
จอติด กดเริ่มแล้วไม่หมุนอยู่โหมดควบคุมภายนอก (ไฟ EXT ติด) / ตั้งรอบ 0ตรวจไฟ EXT และสายควบคุมภายนอก · กด ▲ เพิ่มรอบ
ลูกกลิ้งหมุน แต่ไม่มีของเหลวออกทิศผิด / ท่อขาเข้าไม่จุ่มสาร / ท่อรั่วอากาศ / ฝาหัวปั๊มไม่ล็อกกดกลับทิศ · จุ่มท่อให้ถึงก้นขวด · ตรวจรอยต่อท่อ · ดันคันล็อกให้สุด
อัตราไหลน้อยกว่าที่คำนวณท่อล้า/แบน · ท่อเบอร์ไม่ตรงหัว · สารหนืด · ระยะดูดสูงเปลี่ยนท่อ · ใช้เบอร์ท่อตามตาราง · ลดรอบสำหรับสารหนืด · วางขวดให้สูงขึ้น · สอบเทียบใหม่
อัตราไหลไม่คงที่ / กระเพื่อมฟองอากาศในท่อ · ท่อเลื่อนในหัว · ธรรมชาติของลูกกลิ้งเติมท่อไล่อากาศ · ยึดท่อให้แน่น · ใช้หัวลูกกลิ้งมาก (DG 10 ลูกกลิ้ง) หรือเพิ่มรอบ+ใช้ท่อเล็กลง
ของเหลวไหลออกเองตอนหยุดคันล็อกไม่กดท่อ / ท่อหลวม / ขวดสูงกว่าปลายท่อมากล็อกฝาให้สุด · ตรวจท่อไม่สึก · ลดระดับขวดสาร
ท่อแตก / หลุดจากรอยต่อปลายท่อขาออกตันหรือพับ · ท่อเสื่อมจากสารหยุดเครื่องทันที ถอดปลั๊ก เช็ดสาร · แก้จุดตัน · เปลี่ยนท่อวัสดุที่ทนสาร
ท่อขยับไหลเข้าไปในหัวปั๊มตัวยึดท่อหลวม / ท่อเบอร์เล็กกว่าที่หัวรองรับจัดท่อและล็อกตัวยึดใหม่ · ใช้เบอร์ท่อให้ตรง
เสียงดัง / หัวปั๊มสั่นหัวปั๊มยึดไม่แน่น · มีคราบสารแห้งที่ลูกกลิ้งขันน็อตมือหมุนยึดหัว · ทำความสะอาดลูกกลิ้ง · ยังดังให้ติดต่อฝ่ายบริการ
ปุ่มกดไม่ตอบสนอง / ค่าผิดปกติอยู่โหมดภายนอก · สัญญาณรบกวนปิดเครื่อง 10 วินาทีแล้วเปิดใหม่ · ตัดสายควบคุมภายนอกออกลองใช้ปุ่มบนแผง
หากสินค้าผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ — อย่าเปิดฝาตัวเครื่องหรือแก้วงจรเอง · แจ้งรหัสสินค้า (เช่น 25515) รุ่นหัวปั๊ม เบอร์ท่อ ชนิดสาร และรูป/วิดีโออาการ จะช่วยให้ตรวจได้เร็วขึ้น
หยุดใช้และถอดปลั๊กทันทีเมื่อ
• มีกลิ่นไหม้ ควัน หรือเสียงผิดปกติจากตัวเครื่อง
• สารหก/รั่วเข้าตัวเครื่องหรือแผงควบคุม
• สายไฟ/ปลั๊กร้อนผิดปกติหรือชำรุด
• ฟิวส์ขาดซ้ำหลังเปลี่ยนใหม่
เปลี่ยนฟิวส์ คำแนะนำทั่วไป
1. ปิดสวิตช์ ถอดสายไฟออกจากเต้ารับด้านหลัง
2. งัดลิ้นช่องฟิวส์ใต้เต้ารับออก
3. ใส่ฟิวส์ใหม่ขนาดเดียวกับตัวเดิม (ดูตัวเลขบนฟิวส์เดิม)
4. ดันลิ้นช่องกลับ เสียบสายไฟ เปิดเครื่องทดสอบ

เช็กลิสต์ก่อนแจ้งฝ่ายบริการ Before calling คำแนะนำทั่วไป

☐ไฟ EXT ดับ (ไม่ได้อยู่โหมดควบคุมภายนอก) และตั้งรอบมากกว่า 0
☐คันล็อกหัวปั๊มดันลงสุด ท่ออยู่ในร่องรอบลูกกลิ้ง ไม่บิด ไม่พับ
☐เบอร์ท่อตรงกับรุ่นหัวปั๊ม (หน้า 4) และท่อยังไม่แบน/ร้าว
☐ท่อขาเข้าจุ่มถึงก้นขวด ไม่มีรอยรั่วอากาศที่ข้อต่อ
☐ทดลองกดเต็มสปีดด้วยน้ำเปล่า ดูว่าไหลปกติหรือไม่
☐เตรียมรหัสสินค้า รุ่นหัว เบอร์ท่อ ชนิดสาร และรูป/วิดีโออาการ
คู่มือการใช้งานปั๊มรีดสาย BT100-3J และหัวปั๊ม · รหัสสินค้า 25509–25522 หน้า 9 / 10
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
9
คำถามที่พบบ่อย และติดต่อ
FAQ & CONTACT
ใช้ไฟบ้านได้ไหมได้ ใช้ไฟ 100–240V กินไฟเพียง 20W ตามข้อมูลสินค้า
ปั๊มได้สูงสุดเท่าไรหัว YZ15 + ท่อ 18# ได้ถึงประมาณ 380 ml/min (≈22 ลิตร/ชั่วโมง) · หัวอื่นน้อยกว่าตามตารางหน้า 4 ตามข้อมูลสินค้า
ปั๊มได้น้อยสุดแค่ไหนท่อ 13# ที่ 0.1 rpm ได้ระดับไม่กี่ไมโครลิตรต่อนาที · หัว DG 10 ลูกกลิ้งเหมาะกับงานหยดน้อยต่อเนื่อง คำแนะนำทั่วไป
หลายรหัสต่างกันตรงไหนชุดขับเหมือนกันทุกรหัส ต่างกันที่หัวปั๊ม (จำนวนช่อง อัตราไหล เบอร์ท่อ) — ดูตารางหน้า 1 และหน้า 4
DG-1(6) กับ DG-1(10) ต่างกันอย่างไรจำนวนลูกกลิ้ง 6 กับ 10 ตัว · 6 ลูกกลิ้งไหลได้มากกว่า (0–48 ml/min) · 10 ลูกกลิ้งไหลเรียบ กระเพื่อมน้อย (0–32 ml/min) ตามข้อมูลสินค้า
ส่งสารกัดกร่อน/หนืดได้ไหมได้ในหลายกรณี แต่ต้องเลือกวัสดุท่อและหัวให้เหมาะ — สอบถามฝ่ายขายพร้อมบอกชื่อสารและความหนืด
ดูดของเหลวจากถังที่อยู่ต่ำได้ไหมได้ ดูดได้สูงสุดประมาณ 8 ม. ตามข้อมูลสินค้า แต่ยิ่งดูดสูง อัตราไหลยิ่งลด — ใช้งานจริงแนะนำให้ระยะดูดสั้นที่สุด ตามข้อมูลสินค้า
ใช้ต่อเนื่องทั้งวันได้ไหมได้ แต่ท่อจะล้าเร็วขึ้น ควรเลื่อนจุดบีบท่อ/เปลี่ยนท่อตามรอบ และสอบเทียบบ่อยขึ้น คำแนะนำทั่วไป

ข้อมูลที่ยังต้องยืนยัน To be confirmed ⚠ ยังไม่ได้ยืนยัน

ชนิดหัวปลั๊กสายไฟ · เบอร์และความยาวท่อซิลิโคนที่ให้มาในกล่อง · ความต่างของหัว DMD15-13-B กับ -D · ตารางขาสัญญาณควบคุมภายนอก — สอบถามฝ่ายขายก่อนสั่งซื้อถ้าข้อมูลเหล่านี้สำคัญกับงาน

☎
สอบถามการเลือกหัวปั๊ม เบอร์ท่อ วัสดุท่อ อะไหล่ หรือพบปัญหา ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์
ปัญญาเคมีภัณฑ์ · LINE @PYCM · โทร 02-114-7416 กด 2
แจ้งรหัสสินค้า (25509 – 25522) หรือรุ่น เช่น BT100-3J + DG-2(10) พร้อมรูป/วิดีโออาการ จะช่วยให้ตรวจสอบได้เร็วขึ้น

คำศัพท์ในคู่มือ Glossary

CW / CCWหมุนตามเข็มนาฬิกา / หมุนทวนเข็มนาฬิกา — สลับทิศการไหล
เบอร์ท่อ (13#, 16# …)รหัสขนาดท่อ บอกรูในและความหนาผนัง ต้องใช้ให้ตรงกับหัวปั๊ม
สอบเทียบวัดปริมาณจริงที่ปั๊มได้ต่อรอบ เพื่อให้ตั้งรอบได้ตรงปริมาณที่ต้องการ

ตารางสรุปรหัส Quick reference ตามข้อมูลสินค้า

รหัสรุ่นช่องอัตราไหล
25509BT100-3J + YZ1515x1 ช่อง0–380 ml/min
25510BT100-3J + YZII151 ช่อง0–380 ml/min
25511BT100-3J + YZ2515x1 ช่อง0–270 ml/min
25512BT100-3J + YZII251 ช่อง0–270 ml/min
25513BT100-3J + DMD15-13-B1 ช่อง0–350 ml/min
25514BT100-3J + DMD15-13-D1 ช่อง0–350 ml/min
25515BT100-3J + DG-1(6)1 ช่อง0–48 ml/min
25516BT100-3J + DG-1(10)1 ช่อง0–32 ml/min
25517BT100-3J + DG-2(6)2 ช่อง0–48 ml/min
25518BT100-3J + DG-2(10)2 ช่อง0–32 ml/min
25519BT100-3J + DG-4(6)4 ช่อง0–48 ml/min
25520BT100-3J + DG-4(10)4 ช่อง0–32 ml/min
25521BT100-3J + DG15-242 ช่อง0–300 ml/min
25522BT100-3J + DG15-282 ช่อง0–75 ml/min
คู่มือการใช้งานปั๊มรีดสาย BT100-3J และหัวปั๊ม (ภาษาไทย) — รหัส 25509-25522 — ภาพประกอบ 27

สนใจสินค้านี้ หรือมีคำถามเรื่องการใช้งาน?

ทีมงานปัญญาเคมีภัณฑ์ยินดีให้คำแนะนำ สอบถามรุ่น ขนาด อะไหล่ และวิธีใช้งานได้ทุกวัน

💬 ทัก LINE @PYCM📞 02-114-7416

ดูรายละเอียดสินค้า

คู่มือการใช้งานอื่น ๆ

📘 ดูคู่มือการใช้งานทั้งหมด →
