18,500รอบ/นาทีความเร็วสูงสุดของตัวเครื่อง
23,469×gแรงเหวี่ยงสัมพัทธ์สูงสุด
600mlความจุรวมสูงสุด (โรเตอร์ 6×100 ml)
12แบบโรเตอร์มุม หลอด 0.5 – 100 ml
ข้อมูลหลัก
ชนิด: เครื่องเหวี่ยงตั้งโต๊ะ ไม่มีระบบทำความเย็น ใช้กับโรเตอร์มุม (Angle rotor) ตามข้อมูลสินค้า
ไฟฟ้า: AC 220V 50Hz 10A · 400 วัตต์ · ตั้งเวลา 0–99 นาที ตามข้อมูลสินค้า
ห้องเหวี่ยงสแตนเลส 304 · ล็อกฝา 2 ชั้น · เร่ง 9 / ลด 10 ระดับ ตามข้อมูลสินค้า
ตัวเครื่องกับโรเตอร์ขายแยกรหัส — ต้องมีโรเตอร์อย่างน้อย 1 แบบจึงใช้งานได้
ชนิด: เครื่องเหวี่ยงตั้งโต๊ะ ไม่มีระบบทำความเย็น ใช้กับโรเตอร์มุม (Angle rotor) ตามข้อมูลสินค้า
ไฟฟ้า: AC 220V 50Hz 10A · 400 วัตต์ · ตั้งเวลา 0–99 นาที ตามข้อมูลสินค้า
ห้องเหวี่ยงสแตนเลส 304 · ล็อกฝา 2 ชั้น · เร่ง 9 / ลด 10 ระดับ ตามข้อมูลสินค้า
ตัวเครื่องกับโรเตอร์ขายแยกรหัส — ต้องมีโรเตอร์อย่างน้อย 1 แบบจึงใช้งานได้
ใช้กับงานอะไรได้ Applications คำแนะนำทั่วไป
ทดสอบความคงตัวครีม/โลชั่น (แยกชั้นไหม)แยกตะกอนออกจากของเหลวแยกชั้นน้ำ–น้ำมันตกตะกอนตัวอย่างก่อนวิเคราะห์งานห้องแล็บเคมี / ชีวภาพห้องแล็บธุรกิจเครื่องสำอาง · ห้อง QC · สถาบันการศึกษา · ห้องวิจัย
รหัสสินค้าที่คู่มือนี้ครอบคลุม Product codes ตามข้อมูลสินค้า
| รหัส | สินค้า | ความจุ / หมายเหตุ | รอบสูงสุด (รอบ/นาที) | แรงเหวี่ยงสูงสุด (×g) |
|---|---|---|---|---|
| 31092 | ตัวเครื่อง CenLee18K | จอ LCD · ไม่รวมโรเตอร์ | 18,500 | 23,469 |
| 23176 | โรเตอร์ NO.1 | 12 × 1.5/2.2 ml | 18,500 | 22,575 |
| 23177 | โรเตอร์ NO.2 | 12 × 5 ml | 15,000 | 16,099 |
| 23178 | โรเตอร์ NO.3 | 12 × 10 ml | 14,000 | 16,872 |
| 23179 | โรเตอร์ NO.4 | 8 × 15 ml ก้นแหลม | 13,000 | 17,572 |
| 23180 | โรเตอร์ NO.5 | 8 × 20 ml | 13,000 | 17,194 |
| 23181 | โรเตอร์ NO.6 | 6 × 50 ml ก้นแหลม | 12,000 | 15,778 |
| 23182 | โรเตอร์ NO.7 | 24 × 1.5/2.2 ml | 16,000 | 23,469 |
| 23183 | โรเตอร์ NO.8 | 4 × 100 ml | 11,000 | 13,122 |
| 23184 | โรเตอร์ NO.9 | 6 × 100 ml | 10,000 | 11,404 |
| 23185 | โรเตอร์ NO.6 | 6 × 50 ml ก้นกลม | 12,000 | 15,778 |
| 23186 | โรเตอร์ NO.10 | 48 × 0.5 ml | 13,000 | 14,740 |
| 23187 | โรเตอร์ (ไม่มีเบอร์) | 48 × 1.5 ml | 11,000 | 12,840 |
ค่าทั้งหมดตามข้อมูลสินค้า · ภาพสินค้าอาจต่างจากของจริงเล็กน้อย
สารบัญ Contents
1 สเปกตัวเครื่อง / รอบกับ ×g · หน้า 2
2 ชิ้นส่วนและแผงควบคุม · หน้า 3
3 เลือกโรเตอร์ 12 แบบ · หน้า 4
4 ติดตั้ง / ใส่โรเตอร์ · หน้า 5
5 จัดสมดุลหลอด · หน้า 5
6 ขั้นตอนใช้งาน · หน้า 6
7 ตั้งค่าตามงาน / ความปลอดภัย · หน้า 7
8 ดูแลรักษา / แก้ปัญหา · หน้า 8
9 คำถามที่พบบ่อย / ติดต่อ · หน้า 9
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
1
สเปกตัวเครื่อง และความต่างของ "รอบ" กับ "×g"
SPECIFICATIONS · RPM vs RCF
สเปกตัวเครื่อง CenLee18K รหัส 31092 ตามข้อมูลสินค้า
| รุ่น | CenLee18K (จอ LCD) |
|---|---|
| ความเร็วสูงสุด | 18,500 รอบ/นาที |
| แรงเหวี่ยงสัมพัทธ์สูงสุด (RCF) | 23,469 ×g |
| ความจุสูงสุด | 600 ml (ขึ้นกับโรเตอร์) |
| ความแม่นยำรอบ | ±20 รอบ/นาที |
| ตั้งเวลา | 0–99 นาที · ใต้ 1 นาทีนับถอยหลังเป็นวินาที |
| ไฟฟ้า | AC 220V 50Hz 10A (ไฟบ้าน 1 เฟส) |
| กำลังไฟ | 400 วัตต์ |
| เสียงขณะทำงาน | ≤ 55 dB(A) |
| ห้องเหวี่ยง | สแตนเลส 304 · เส้นผ่านศูนย์กลาง Ø280 มม. |
| เวลาเร่ง/ลดเร็วสุด | 25–30 วินาที |
| ระดับเร่ง / ลด | เร่ง 9 ระดับ · ลด 10 ระดับ |
| มอเตอร์ | มอเตอร์ AC อินเวอร์เตอร์ ควบคุมแบบ FOC |
| ระบบความปลอดภัย | ล็อกฝากลไก + ไฟฟ้า · ตรวจรอบเกิน / ฝาไม่ล็อก / ไม่สมดุล |
| ขนาด (ก × ล × ส) | 360 × 470 × 320 มม. |
| น้ำหนัก | 28 กก. |
| ระบบทำความเย็น | ไม่มี (มีช่องระบายลมลดความร้อน) |
"ระบบทำความเย็น: ไม่มี" — หัวข้อในข้อมูลสินค้าไม่ได้ระบุว่าทำความเย็นได้ และมีเพียงช่องระบายลม จึงเหมาะกับตัวอย่างที่ไม่ต้องคุมอุณหภูมิ ⚠ ยังไม่ได้ยืนยัน
เหมาะกับ
- ห้องแล็บ/ห้อง QC ที่ต้องทดสอบความคงตัวของครีม โลชั่น เซรั่ม
- แยกตะกอนหรือแยกชั้นตัวอย่างปริมาณน้อย ไม่เกิน 600 ml ต่อรอบ
- งานที่อุณหภูมิห้องได้ ไม่ต้องแช่เย็น
ไม่เหมาะกับ
- ตัวอย่างที่ต้องคุมความเย็น (เครื่องไม่มีระบบทำความเย็น)
- ปริมาณมากระดับผลิต (หลายลิตร) — ใช้เครื่องแยกแบบต่อเนื่อง
- สารไวไฟ / ตัวทำละลายระเหยง่าย
รอบ/นาที (rpm) กับ แรงเหวี่ยง (×g) ต่างกันอย่างไร RPM vs RCF คำแนะนำทั่วไป
- รอบ/นาที = โรเตอร์หมุนกี่รอบใน 1 นาที — ตัวเลขที่ตั้งบนเครื่อง
- ×g (RCF) = แรงที่ตัวอย่างได้รับจริง เทียบกับแรงโน้มถ่วงโลก ขึ้นกับทั้งรอบและรัศมีโรเตอร์
- รอบเท่ากัน แต่โรเตอร์ใหญ่กว่า → แรง ×g มากกว่า — วิธีทดสอบ/สูตรในตำรามักระบุเป็น ×g ให้ใช้ปุ่ม แรงเหวี่ยง (ปุ่มหมายเลข 2 หน้า 3) สลับดูค่า ×g บนจอ
- สูตรประมาณ: RCF = 1.118 × 10⁻⁵ × รัศมี (ซม.) × รอบ² — เช่น รัศมี 8 ซม. ที่ 10,000 รอบ ≈ 8,944 ×g
ข้อควรจำรอบสูงสุดของ "ตัวเครื่อง" คือ 18,500 รอบ/นาที แต่โรเตอร์แต่ละแบบมีรอบสูงสุดของตัวเอง (10,000 – 18,500) ห้ามตั้งเกินค่าของโรเตอร์ที่ใส่อยู่ ดูตารางหน้า 4
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
2
ชิ้นส่วนและแผงควบคุม
PARTS & CONTROL PANEL

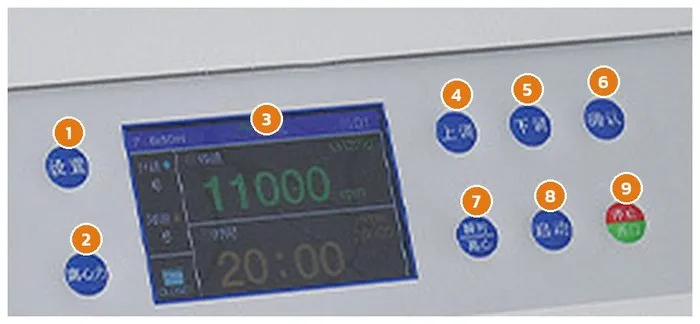

แผงควบคุม Control panel ตามข้อมูลสินค้า
| เลข | ปุ่ม | หน้าที่ |
|---|---|---|
| 1 | ตั้งค่า | เลือกค่าที่จะแก้ (เบอร์โรเตอร์ · รอบ · เวลา · ระดับเร่ง · ระดับลด) กดซ้ำเพื่อเลื่อนไปค่าถัดไป |
| 2 | แรงเหวี่ยง | สลับการแสดง/ตั้งค่าเป็น รอบ/นาที หรือ ×g |
| 3 | จอ LCD | แสดงเบอร์และขนาดโรเตอร์ รอบ เวลา ระดับเร่ง/ลด และข้อความเตือนเมื่อผิดปกติ |
| 4 | ปรับขึ้น | เพิ่มค่าที่กำลังแก้ |
| 5 | ปรับลง | ลดค่าที่กำลังแก้ |
| 6 | ยืนยัน | บันทึกค่าที่ตั้ง |
| 7 | เหวี่ยงสั้น | กดค้างไว้ = เครื่องหมุน · ปล่อย = เครื่องลดรอบหยุด เหมาะกับปั่นไล่หยดน้ำลงก้นหลอดสั้น ๆ |
| 8 | เริ่ม | เริ่มเหวี่ยงตามค่าที่ตั้ง (ฝาต้องปิดล็อกแล้ว) |
| 9 | หยุด / เปิดฝา | ปุ่มสองสี: ส่วนสีแดง = หยุดเครื่องก่อนครบเวลา · ส่วนสีเขียว = ปลดล็อกฝาเมื่อเครื่องหยุดนิ่งแล้ว |
ความหมายปุ่มแปลจากป้ายบนปุ่มของจริง · ลำดับเมนูในปุ่มตั้งค่าอาจต่างเล็กน้อยตามรอบผลิต ⚠ ยังไม่ได้ยืนยัน

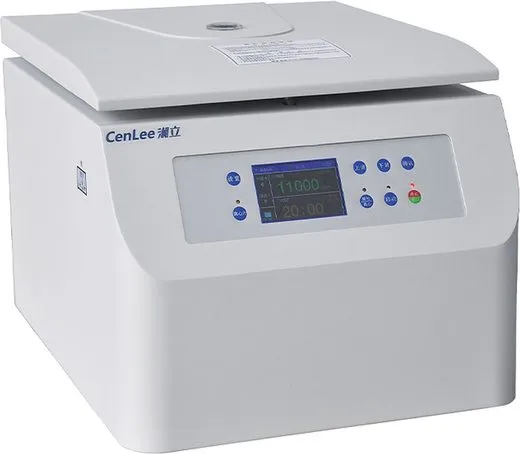

ชิ้นส่วนหลักของเครื่อง Main parts ตามข้อมูลสินค้า
| ฝาเครื่อง (ด้านบน) | เปิดขึ้นเพื่อใส่/ถอดโรเตอร์และหลอด มีช่องกลมตรงกลางฝา · ล็อกอัตโนมัติขณะเครื่องหมุน |
| ห้องเหวี่ยง | สแตนเลส 304 เส้นผ่านศูนย์กลาง Ø280 มม. — เช็ดทำความสะอาดได้ ไม่เป็นสนิม |
| แกนหมุน + ปลอกสปริงเรียว | ยึดโรเตอร์กับแกนมอเตอร์ ใส่ได้ทุกทิศ ไม่ต้องหาตำแหน่งร่อง |
| โรเตอร์มุม + ฝาโรเตอร์ | ขายแยกรหัส (หน้า 4) ทำจากอะลูมิเนียมอัลลอย ช่องหลอดเอียงทำมุม ฝาโรเตอร์สีแดง/ดำ ปิดกันหลอดหลุด |
| ตัวเครื่อง | ผิวพ่นสีฝุ่น ทนกัด ทนรอยขีดข่วน · มีช่องระบายลม (ห้ามวางของบัง) |
| สวิตช์ไฟหลัก | อยู่ด้านข้างตัวเครื่อง (ตามภาพสินค้า) ปิดสวิตช์และถอดปลั๊กทุกครั้งเมื่อเลิกใช้ |
| ขาตั้งยางลดแรงสั่น | ยาง NR 3 จุด ช่วยลดแรงสั่นขณะเร่ง/ลดรอบ |
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
3
เลือกโรเตอร์ 12 แบบ
ROTOR SELECTION
| รหัส | เบอร์ | ความจุ × จำนวนช่อง | รวมต่อรอบ | หลอดใหญ่สุด | รอบสูงสุด (รอบ/นาที) | แรงเหวี่ยงสูงสุด (×g) |
|---|---|---|---|---|---|---|
| 23176 | NO.1 | 12 × 1.5/2.2 ml | 26.4 ml | Ø 10.5 มม. | 18,500 | 22,575 |
| 23177 | NO.2 | 12 × 5 ml | 60 ml | Ø 13 มม. | 15,000 | 16,099 |
| 23178 | NO.3 | 12 × 10 ml | 120 ml | Ø 16 มม. | 14,000 | 16,872 |
| 23179 | NO.4 | 8 × 15 ml ก้นแหลม | 120 ml | Ø 17 มม. | 13,000 | 17,572 |
| 23180 | NO.5 | 8 × 20 ml | 160 ml | Ø 20 มม. | 13,000 | 17,194 |
| 23181 | NO.6 | 6 × 50 ml ก้นแหลม | 300 ml | Ø 29 มม. | 12,000 | 15,778 |
| 23182 | NO.7 | 24 × 1.5/2.2 ml | 52.8 ml | Ø 10.5 มม. | 16,000 | 23,469 |
| 23183 | NO.8 | 4 × 100 ml | 400 ml | Ø 42 มม. | 11,000 | 13,122 |
| 23184 | NO.9 | 6 × 100 ml | 600 ml | Ø 42 มม. | 10,000 | 11,404 |
| 23185 | NO.6 | 6 × 50 ml ก้นกลม | 300 ml | Ø 29 มม. | 12,000 | 15,778 |
| 23186 | NO.10 | 48 × 0.5 ml | 24 ml | Ø 7.5 มม. | 13,000 | 14,740 |
| 23187 | - | 48 × 1.5 ml | 72 ml | Ø 10.5 มม. | 11,000 | 12,840 |
ทุกแบบเป็นโรเตอร์มุม อะลูมิเนียมอัลลอย ตามข้อมูลสินค้า · "เบอร์" คือหมายเลขโรเตอร์ที่ใช้เลือกบนจอ (6×50 ml ก้นแหลม/ก้นกลม ใช้เบอร์ 6 ร่วมกัน · 48×1.5 ml ไม่มีเบอร์ในตาราง ต้องถามฝ่ายขายว่าตั้งเบอร์ใด ⚠ ยังไม่ได้ยืนยัน) · "รวมต่อรอบ" คำนวณจากขนาดหลอดใหญ่สุด × จำนวนช่อง
18,500 รอบ · Ø10.5 มม.
15,000 รอบ · Ø13 มม.
14,000 รอบ · Ø16 มม.
13,000 รอบ · Ø17 มม.
13,000 รอบ · Ø20 มม.
12,000 รอบ · Ø29 มม.
16,000 รอบ · Ø10.5 มม.
11,000 รอบ · Ø42 มม.
10,000 รอบ · Ø42 มม.
12,000 รอบ · Ø29 มม.
13,000 รอบ · Ø7.5 มม.
11,000 รอบ · Ø10.5 มม.
เลือกโรเตอร์อย่างไร How to choose คำแนะนำทั่วไป
- เริ่มจากหลอดที่ใช้อยู่ — หลอดไมโคร 1.5/2.2 ml → 23176 (12 ช่อง) หรือ 23182 (24 ช่อง) · หลอด PCR 0.5 ml → 23186 · หลอดฝาเกลียว 15 ml ก้นแหลม → 23179 · หลอด 50 ml ก้นแหลม → 23181 · ขวด/หลอด 100 ml → 23183 หรือ 23184
- เส้นผ่านศูนย์กลางหลอดต้องไม่เกินช่อง (คอลัมน์ "หลอดใหญ่สุด") ใส่แล้วต้องไม่คับจนต้องกดอัด
- หลอดต้องทนแรง ×g ที่จะใช้ — หลอดพลาสติกทั่วไปบางชนิดทนได้ไม่ถึงค่าสูงสุดของโรเตอร์ ดูค่าที่ข้างกล่องหลอด
- อยากได้แรงสูงสุดกับหลอดเล็ก → 23176 (18,500 รอบ) · ต้องการปริมาณมากต่อรอบ → 23184 (6×100 ml = 600 ml)
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
4
ติดตั้ง และใส่โรเตอร์
INSTALLATION
- ที่วาง — โต๊ะแข็งแรง เรียบ ได้ระดับ รับน้ำหนักได้เกิน 28 กก. ไม่โยกเมื่อกดมุมโต๊ะ · เว้นรอบเครื่องอย่างน้อย 30 ซม. เพื่อระบายลมและเผื่อระยะปลอดภัย คำแนะนำทั่วไป
- ไฟฟ้า — เต้ารับ 220V มีสายดิน รับกระแสได้ 10A ขึ้นไป ไม่ใช้ปลั๊กพ่วงรวมกับเครื่องทำความร้อน คำแนะนำทั่วไป
- ตรวจก่อนเสียบปลั๊ก — ห้องเหวี่ยงแห้งสะอาด ไม่มีชิ้นส่วนแปลกปลอม สายไฟไม่ถูกทับ
- ใส่โรเตอร์ — วางโรเตอร์ตรงแกนกลางแล้วกดลงตรง ๆ จนสุด (ปลอกสปริงเรียวจะจับแน่น) ลองยกขึ้นเบา ๆ ต้องไม่หลุด คำแนะนำทั่วไป
- ถอดโรเตอร์ — เครื่องหยุดนิ่งและปิดไฟแล้ว ยกโรเตอร์ขึ้นตรง ๆ ด้วยสองมือ ห้ามงัดด้วยเครื่องมือ
- เลือกเบอร์โรเตอร์บนจอให้ตรงกับที่ใส่ (ปุ่มตั้งค่า) — เครื่องใช้เบอร์นี้กำหนดรอบสูงสุดที่ยอมให้ตั้ง ⚠ ยังไม่ได้ยืนยัน
ห้าม
- ห้ามวางบนรถเข็น/โต๊ะพับที่โยก
- ห้ามใช้โรเตอร์ที่มีรอยร้าว บุบ หรือเป็นสนิมขาว
- ห้ามใช้โรเตอร์รุ่นอื่นที่ไม่ได้ออกแบบมาสำหรับ CenLee18K
5
จัดสมดุลหลอด (สำคัญที่สุด)
BALANCING
กฎสมดุล: หลอดที่อยู่ตรงข้ามกันต้องหนักเท่ากัน
ใช้หลอดชนิดเดียวกัน เติมปริมาณเท่ากัน วางเป็นคู่ตรงข้ามผ่านจุดศูนย์กลาง · ถ้ามีตัวอย่างหลอดเดียว ให้เติมน้ำในหลอดเปล่าให้หนักเท่ากันแล้ววางตรงข้าม · ใช้ตาชั่งดิจิทัลเทียบน้ำหนักคู่หลอดให้ต่างกันน้อยที่สุด (แนะนำไม่เกิน 0.1–0.5 กรัม ตามขนาดหลอด) คำแนะนำทั่วไป
✓ ถูก2 หลอด ตรงข้ามกัน
✓ ถูก3 หลอด เว้นระยะเท่ากัน
✓ ถูก4 หลอด วางเป็นรูปเครื่องหมายบวก
✗ ผิดวางเรียงติดกันด้านเดียว
| โรเตอร์ (จำนวนช่อง) | จำนวนหลอดที่วางสมดุลได้ง่าย คำแนะนำทั่วไป |
|---|---|
| 4 ช่อง (23183) | 2 หรือ 4 หลอด |
| 6 ช่อง (23181 · 23184 · 23185) | 2 · 3 (เว้นช่องละ 1) · 4 (2 คู่ตรงข้าม) · 6 หลอด |
| 8 ช่อง (23179 · 23180) | 2 · 4 · 6 (3 คู่ตรงข้าม) · 8 หลอด |
| 12 / 24 / 48 ช่อง | จำนวนคู่ใดก็ได้ วางเป็นคู่ตรงข้าม · จำนวนคี่ เช่น 3 หลอด ให้เว้นระยะเท่ากันรอบวง หรือเติมหลอดน้ำถ่วงให้เป็นคู่ |
ถ้าวางไม่สมดุลเครื่องจะตรวจพบ ขึ้นข้อความเตือนและหยุดเครื่อง ตามข้อมูลสินค้า — ให้รอหยุดนิ่ง เปิดฝา จัดหลอดใหม่ แล้วเริ่มอีกครั้ง · ห้ามฝืนเดินเครื่องที่สั่นแรงหรือมีเสียงดังผิดปกติ
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
6
ขั้นตอนใช้งาน
OPERATION
- เปิดสวิตช์ไฟหลัก — จอ LCD ติด แสดงค่าที่ตั้งไว้ครั้งก่อน
- เปิดฝา — กดส่วนสีเขียวของปุ่ม 9 (เปิดฝา) แล้วยกฝาขึ้น
- ตรวจโรเตอร์ — ใส่แน่นบนแกน ตรงกับงาน ช่องหลอดสะอาดแห้ง
- ใส่หลอด — ปิดฝาหลอดให้สนิท เติมไม่เกินขีดที่หลอดกำหนด วางตามกฎสมดุล (หน้า 5) แล้วปิดฝาโรเตอร์
- ปิดฝาเครื่อง — กดฝาลงจนได้ยินเสียงล็อก
- ตั้งค่า — กดปุ่ม 1 (ตั้งค่า) เลือกหัวข้อ → ปรับด้วยปุ่ม 4 / 5 → กด 6 (ยืนยัน) · ตั้งตามลำดับ:
- เบอร์โรเตอร์ (ให้ตรงกับที่ใส่)
- รอบ/นาที หรือ ×g (กดปุ่ม 2 สลับหน่วย) — ไม่เกินค่าสูงสุดของโรเตอร์
- เวลา 0–99 นาที
- ระดับเร่ง (1–9) และระดับลด (1–10) — ตัวอย่างที่ตะกอนฟุ้งง่าย ให้ใช้ระดับลดต่ำ ๆ เพื่อหยุดนุ่มนวล คำแนะนำทั่วไป
- เริ่ม — กดปุ่ม 8 · เครื่องเร่งรอบถึงค่าที่ตั้งภายในราว 25–30 วินาที (ระดับเร่งสูงสุด) แล้วเริ่มนับเวลา
- ระหว่างเครื่องหมุน — แก้รอบ/เวลาได้โดยไม่ต้องหยุดเครื่อง ตามข้อมูลสินค้า · ห้ามเปิดฝา ห้ามพิงหรือวางของบนเครื่อง
- ครบเวลา — เครื่องลดรอบหยุดเอง · รอจนจอแสดงว่าหยุดนิ่ง แล้วกดส่วนสีเขียวของปุ่ม 9 เปิดฝา
- หยิบหลอด — ยกออกเบา ๆ อย่าเขย่า (ชั้นที่แยกไว้จะผสมกลับ) · เช็ดห้องเหวี่ยงถ้ามีหยดรั่ว
- เลิกใช้ — ปิดสวิตช์ ถอดปลั๊ก เปิดฝาทิ้งไว้ให้ความชื้นระเหย
เช็กก่อนกดเริ่มทุกครั้ง Pre-run checklist
- โรเตอร์กดลงสุดบนแกน และเบอร์บนจอตรงกับโรเตอร์ที่ใส่
- หลอดคู่ตรงข้ามหนักเท่ากัน ฝาหลอดปิดสนิท
- ปิดฝาโรเตอร์แล้ว และฝาเครื่องล็อกแล้ว
- รอบที่ตั้งไม่เกินรอบสูงสุดของโรเตอร์ (หน้า 4)
- หลอดทนแรง ×g ที่ตั้ง · ไม่มีของวางบนฝาเครื่อง
โหมดเหวี่ยงสั้น (ปุ่ม 7)ใช้ปั่นไล่หยดที่ติดผนัง/ฝาหลอดลงก้นหลอดใน 5–10 วินาที: ปิดฝาให้ล็อก → กดค้างปุ่ม 7 → ปล่อยเมื่อพอ เครื่องจะลดรอบหยุดเอง คำแนะนำทั่วไป
หยุดฉุกเฉินกดส่วนสีแดงของปุ่ม 9 (หยุด) — ถ้าเครื่องสั่นแรง มีเสียงกระแทก หรือได้กลิ่นไหม้ ให้กดหยุดทันที รอให้หยุดนิ่ง แล้วปิดสวิตช์/ถอดปลั๊ก ห้ามเอามือหรือของใดหยุดโรเตอร์
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
7
ตัวอย่างการตั้งค่าตามงาน และความปลอดภัย
TYPICAL SETTINGS & SAFETY
ตัวอย่างการตั้งค่า Starting points คำแนะนำทั่วไป
| งาน | โรเตอร์ที่เหมาะ | ค่าเริ่มต้น | หมายเหตุ |
|---|---|---|---|
| ทดสอบความคงตัวครีม/โลชั่น | 23181 / 23185 (50 ml) หรือ 23179 (15 ml) | 3,000 รอบ · 30 นาที | ถ้าไม่แยกชั้น/ไม่มีน้ำมันลอย = อิมัลชันค่อนข้างคงตัว · ใช้เทียบสูตรเก่า–ใหม่ด้วยค่าเดียวกันเสมอ |
| แยกตะกอนออกจากน้ำยา/สารสกัด | 23183 / 23184 (100 ml) | 4,000–6,000 รอบ · 10–15 นาที | ตะกอนละเอียดมากค่อยเพิ่มรอบหรือเวลา · ใช้ระดับลดต่ำ กันตะกอนฟุ้ง |
| แยกชั้นน้ำ–น้ำมัน | 23180 (20 ml) / 23181 | 3,000–5,000 รอบ · 10 นาที | หลอดต้องทนตัวทำละลายที่ใช้ |
| ตกตะกอนในหลอดไมโคร | 23176 / 23182 (1.5/2.2 ml) | 10,000–13,000 รอบ · 5–10 นาที | สูตรวิธีทดสอบมักระบุเป็น ×g ให้สลับหน่วยด้วยปุ่ม 2 |
| ไล่หยดลงก้นหลอด | โรเตอร์ใดก็ได้ | เหวี่ยงสั้น 5–10 วินาที | ใช้ปุ่ม 7 กดค้าง |
เป็นค่าเริ่มต้นสำหรับทดลอง ไม่ใช่ค่าตายตัว — ถ้ามีวิธีทดสอบของหน่วยงาน/ลูกค้าให้ยึดตามนั้น · ทุกค่าต้องไม่เกินรอบสูงสุดของโรเตอร์ที่ใช้
เลือกหลอดให้เหมาะกับโรเตอร์ Tubes คำแนะนำทั่วไป
| หลอดที่ใช้ | โรเตอร์ | ข้อควรระวัง |
|---|---|---|
| หลอดไมโคร 1.5 / 2.2 ml | 23176 · 23182 · 23187 | ปิดฝาล็อกให้สนิท ฝาหลอดเปิดเองได้ที่รอบสูง |
| หลอด 0.5 ml | 23186 | หลอดเล็กมาก เติมไม่เกินขีด จัดสมดุลเป็นคู่ตรงข้ามเสมอ |
| หลอด 5 / 10 ml | 23177 · 23178 | วัดเส้นผ่านศูนย์กลางหลอดก่อน (Ø13 / Ø16 มม.) |
| หลอดฝาเกลียว 15 ml ก้นแหลม | 23179 | หลอดพลาสติกส่วนมากทนได้จำกัด — ดูค่า ×g สูงสุดข้างกล่องหลอด |
| หลอด 20 ml | 23180 | หลอดใหญ่สุด Ø20 มม. |
| หลอด 50 ml ก้นแหลม / ก้นกลม | 23181 (ก้นแหลม) · 23185 (ก้นกลม) | เลือกโรเตอร์ให้ตรงรูปก้นหลอด ก้นแหลมใส่ช่องก้นกลมจะโยก |
| ขวด/หลอด 100 ml | 23183 (4 ช่อง) · 23184 (6 ช่อง) | หลอดใหญ่สุด Ø42 มม. · ใช้ขวดที่ออกแบบสำหรับเหวี่ยงเท่านั้น ห้ามใช้ขวดแก้วทั่วไป |
ความปลอดภัย Safety
ห้ามเด็ดขาด
- ห้ามเปิดฝาหรือพยายามปลดล็อกขณะโรเตอร์ยังหมุน
- ห้ามตั้งรอบเกินค่าสูงสุดของโรเตอร์ที่ใส่
- ห้ามเดินเครื่องโดยไม่จัดสมดุลหลอด หรือไม่ปิดฝาโรเตอร์
- ห้ามเหวี่ยงสารไวไฟ ระเบิดได้ หรือสารกัดกร่อนแรง — ตัวเครื่องไม่ได้ออกแบบกันประกายไฟ คำแนะนำทั่วไป
- ห้ามเคลื่อนย้าย/กระแทกเครื่องขณะทำงาน · ห้ามวางของบนฝา
ควรทำ
- ใช้หลอดมีฝาปิดสนิท กันละอองรั่ว
- ตัวอย่างอันตราย/เชื้อ ใช้หลอดฝาเกลียว และเปิดหลอดในตู้ที่เหมาะสม คำแนะนำทั่วไป
- อยู่ห่างแนวรอบเครื่องขณะเร่งรอบช่วงแรก
- บันทึกการใช้ (วันที่ โรเตอร์ รอบ เวลา) เพื่อดูแลอายุโรเตอร์ คำแนะนำทั่วไป
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
8
ดูแลรักษา และแก้ปัญหาเบื้องต้น
MAINTENANCE & TROUBLESHOOTING
ตารางดูแลรักษา Care schedule คำแนะนำทั่วไป
| ทุกครั้งหลังใช้ | เช็ดห้องเหวี่ยงและโรเตอร์ให้แห้ง (ถ้ามีหยดรั่วเช็ดทันที) · เปิดฝาเครื่องทิ้งไว้ให้ความชื้นระเหย · ปิดสวิตช์ ถอดปลั๊ก |
| ทุกสัปดาห์ | ถอดโรเตอร์ล้างด้วยน้ำสบู่อ่อน (pH เป็นกลาง) ล้างน้ำสะอาด คว่ำให้แห้งสนิทก่อนใส่คืน · เช็ดแกนหมุนให้สะอาด |
| ทุกเดือน | ส่องหารอยร้าว รอยบุบ หรือรอยกัดกร่อนในช่องหลอดของโรเตอร์และฝาโรเตอร์ · ตรวจซีลฝาเครื่อง · ตรวจสายไฟ/ปลั๊ก · เช็ดฝุ่นช่องระบายลม |
| ฆ่าเชื้อโรเตอร์ | โรเตอร์นึ่งฆ่าเชื้อด้วยไอน้ำแรงดันสูงได้ ตามข้อมูลสินค้า — อุณหภูมิ/เวลาที่ใช้ได้ ⚠ ยังไม่ได้ยืนยัน สอบถามฝ่ายขายก่อนนึ่ง · ห้ามแช่น้ำยาฟอกขาว/คลอรีน (กัดอะลูมิเนียม) |
ห้ามห้ามฉีดน้ำหรือราดน้ำใส่ตัวเครื่องและแผงปุ่ม · ห้ามใช้แปรงลวด/ฝอยขัดกับโรเตอร์ · ห้ามหยอดน้ำมันที่แกนหมุนเอง
อาการผิดปกติและวิธีแก้ Troubleshooting
| อาการ | สาเหตุที่เป็นไปได้ | วิธีแก้ |
|---|---|---|
| เปิดสวิตช์แล้วจอไม่ติด | ปลั๊กหลวม · เต้ารับไม่มีไฟ · ฟิวส์/เบรกเกอร์ตัด | เช็กปลั๊กและเต้ารับด้วยเครื่องใช้ไฟอื่น · ถ้ายังไม่ติดติดต่อฝ่ายบริการ |
| กดเริ่มแล้วเครื่องไม่หมุน | ฝายังไม่ล็อก · ยังไม่ได้ตั้งเวลา/รอบ | กดฝาลงให้ล็อก · ตรวจค่าที่ตั้งแล้วกดยืนยันก่อนกดเริ่ม |
| หยุดเองกลางคัน มีข้อความเตือนไม่สมดุล | น้ำหนักหลอดคู่ตรงข้ามต่างกัน · วางหลอดผิดตำแหน่ง | รอหยุดนิ่ง จัดหลอดใหม่ตามหน้า 5 เทียบน้ำหนักด้วยตาชั่ง |
| ตั้งรอบได้ไม่ถึงที่ต้องการ | เบอร์โรเตอร์บนจอจำกัดรอบสูงสุด | ตรวจว่าตั้งเบอร์ตรงกับโรเตอร์ที่ใส่ · รอบสูงสุดดูตารางหน้า 4 |
| สั่นแรง / มีเสียงดังผิดปกติ | ไม่สมดุล · โรเตอร์ใส่ไม่สุด · โต๊ะไม่ได้ระดับ | กดหยุดทันที ตรวจการใส่โรเตอร์ จัดหลอดใหม่ ย้ายไปโต๊ะที่มั่นคง |
| เปิดฝาไม่ได้หลังเครื่องหยุด | เครื่องยังลดรอบไม่หมด · ไฟดับระหว่างใช้ | รอให้จอแสดงว่าหยุดนิ่ง แล้วกดปุ่มเปิดฝา · กรณีไฟดับ ห้ามงัดฝา ติดต่อฝ่ายบริการ |
| หลอดแตก/รั่วในห้องเหวี่ยง | หลอดไม่ทนแรง ×g · เติมเกินขีด · ฝาหลอดไม่สนิท | ปิดเครื่อง ถอดปลั๊ก เก็บเศษด้วยถุงมือ ล้างโรเตอร์และห้องเหวี่ยง · เปลี่ยนหลอดที่ทนแรงได้ |
| ตะกอนไม่แน่น / แยกชั้นไม่ชัด | รอบหรือเวลาน้อยไป · ระดับลดเร็วไป ตะกอนฟุ้ง | เพิ่มรอบ/เวลาทีละขั้น · ลดระดับการหยุดให้ต่ำลง |
หากสินค้าผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ พร้อมรูปหน้าจอที่ขึ้นข้อความเตือน
แบบบันทึกการใช้งาน Usage log — พิมพ์ติดข้างเครื่อง คำแนะนำทั่วไป
| วันที่ | โรเตอร์ (รหัส) | รอบ / ×g | เวลา (นาที) | จำนวนหลอด | ตัวอย่าง / หมายเหตุ | ผู้ใช้ |
|---|---|---|---|---|---|---|
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
9
คำถามที่พบบ่อย และติดต่อ
FAQ & CONTACT
| ซื้อตัวเครื่องอย่างเดียวใช้ได้เลยไหม | ไม่ได้ — ตัวเครื่อง (31092) ไม่รวมโรเตอร์ ต้องเลือกโรเตอร์อย่างน้อย 1 แบบจากรหัส 23176–23187 |
| ใช้ไฟบ้านได้ไหม | ได้ — 220V 50Hz 1 เฟส 400 วัตต์ ควรใช้เต้ารับมีสายดินและรับกระแสได้ 10A |
| ใส่ได้มากสุดกี่ ml ต่อรอบ | 600 ml ด้วยโรเตอร์ 6×100 ml (23184) · หลอดไมโครได้มากสุด 48 หลอดต่อรอบ (23186 / 23187) |
| หลอด 15 ml ก้นแหลม (หลอดฝาเกลียว) ใช้โรเตอร์ไหน | 23179 (8 ช่อง หลอดใหญ่สุด Ø17 มม.) · ถ้าหลอด 20 ml ใช้ 23180 |
| ทำความเย็นได้ไหม | ไม่ได้ — เป็นเครื่องไม่มีระบบทำความเย็น มีเพียงการระบายลมให้อุณหภูมิขึ้นน้อย ตัวอย่างที่ต้องคุมความเย็นต้องใช้เครื่องแบบมีความเย็น |
| ใช้แยก PRP / งานทางการแพทย์ได้ไหม | เครื่องนี้จำหน่ายเป็นอุปกรณ์ห้องแล็บทั่วไป ไม่ได้ขึ้นทะเบียนเป็นเครื่องมือแพทย์ — งานกับผู้ป่วยให้ปรึกษาผู้เชี่ยวชาญและข้อกำหนดของหน่วยงานก่อน |
| เครื่องดังไหม | ไม่เกิน 55 dB(A) ขณะทำงาน ตามข้อมูลสินค้า ใกล้เคียงเสียงคุยปกติ ถ้าดังกว่านี้มากให้ตรวจสมดุลหลอด |
| โรเตอร์ของเครื่องอื่นใส่ได้ไหม | ไม่ควร — ใช้เฉพาะโรเตอร์รหัส 23176–23187 ที่ทำมาสำหรับ CenLee18K เพราะเครื่องคุมรอบสูงสุดตามเบอร์โรเตอร์ |
| เหวี่ยงต่อเนื่องได้นานแค่ไหน | ตั้งเวลาได้สูงสุด 99 นาทีต่อรอบ ตามข้อมูลสินค้า · ใช้งานต่อเนื่องหลายรอบ ควรพักเปิดฝาระบายความร้อนระหว่างรอบ คำแนะนำทั่วไป |
| ตัวหนังสือบนปุ่มอ่านไม่ออก | ดูความหมายตามหมายเลขปุ่มในหน้า 3 · ขอไฟล์คู่มือนี้จากฝ่ายขายเก็บไว้ข้างเครื่องได้ |
คำศัพท์ Glossary
| โรเตอร์มุม (Angle rotor) | โรเตอร์ที่ช่องหลอดเอียงทำมุมคงที่ ตะกอนไปรวมที่ผนังด้านนอกก้นหลอด เหวี่ยงได้เร็ว |
| RCF / ×g | แรงเหวี่ยงสัมพัทธ์ — แรงที่ตัวอย่างได้รับเทียบกับแรงโน้มถ่วงโลก |
| ระดับเร่ง / ระดับลด | ความเร็วในการเร่งรอบขึ้นและลดรอบลง ระดับต่ำ = นุ่มนวล ตะกอนไม่ฟุ้ง |
สรุปการใช้งานแบบย่อ Quick start
1ใส่โรเตอร์กดลงสุด ตั้งเบอร์บนจอ
›
2จัดหลอดคู่ตรงข้ามหนักเท่ากัน
›
3ปิดฝาฝาโรเตอร์ + ฝาเครื่องล็อก
›
4ตั้งค่ารอบ/×g · เวลา · เร่ง/ลด
›
5เริ่มรอหยุดนิ่งแล้วค่อยเปิดฝา
☎
สอบถามการเลือกโรเตอร์ การใช้งาน อะไหล่ หรือพบปัญหา ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์
ปัญญาเคมีภัณฑ์ · LINE @PYCM · โทร 02-114-7416 กด 2
แจ้งรหัสสินค้า (ตัวเครื่อง 31092 / โรเตอร์ 23176 – 23187) พร้อมรูปหน้าจอหรือวิดีโออาการ จะช่วยให้ตรวจสอบได้เร็วขึ้น
ปัญญาเคมีภัณฑ์ · LINE @PYCM · โทร 02-114-7416 กด 2
แจ้งรหัสสินค้า (ตัวเครื่อง 31092 / โรเตอร์ 23176 – 23187) พร้อมรูปหน้าจอหรือวิดีโออาการ จะช่วยให้ตรวจสอบได้เร็วขึ้น
