0.75kWกำลังมอเตอร์ รุ่นมินิ
AC 220Vไฟบ้าน ต่อสายดิน
Ø 60มม.ปากออกดิน รุ่นมินิ
0.08–0.1MPaค่าสุญญากาศ รุ่นมินิ
~100กก./ชม.กำลังผลิตดิน รุ่นมินิ
70กก.น้ำหนักเครื่อง รุ่นมินิ
ข้อมูลหลัก
ชนิด: เครื่องรีด/นวดดิน (pug mill) เกลียวสแตนเลส 2 แกน + ห้องสุญญากาศ ไล่ฟองอากาศออกจากเนื้อดิน
ผลลัพธ์: ดินออกเป็นแท่งจากปากออกหน้าแปลน ลงบนโต๊ะลูกกลิ้งสแตนเลส
ตัวเลขสเปกในหน้านี้เป็นของรุ่นมินิเท่านั้น — รุ่นอื่นสอบถามฝ่ายขาย ตามข้อมูลสินค้า
ชนิด: เครื่องรีด/นวดดิน (pug mill) เกลียวสแตนเลส 2 แกน + ห้องสุญญากาศ ไล่ฟองอากาศออกจากเนื้อดิน
ผลลัพธ์: ดินออกเป็นแท่งจากปากออกหน้าแปลน ลงบนโต๊ะลูกกลิ้งสแตนเลส
ตัวเลขสเปกในหน้านี้เป็นของรุ่นมินิเท่านั้น — รุ่นอื่นสอบถามฝ่ายขาย ตามข้อมูลสินค้า
ใช้กับงานอะไร Applications ตามข้อมูลสินค้า
โรงเรียน / สถาบันร้านเวิร์กช็อปปั้นดินสตูดิโอเซรามิกไล่ฟองอากาศดินเซรามิกรีดดินเป็นแท่งพร้อมปั้น
จุดเด่นตามข้อมูลสินค้า Highlights ตามข้อมูลสินค้า

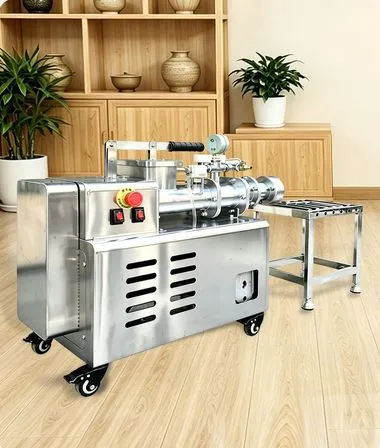

สแตนเลสทั้งเครื่องปิดสนิท ขอบมน เช็ดล้างง่าย
เกลียวสแตนเลส 2 แกนบดอัดและดันดินลื่น
สุญญากาศ 0.08–0.1 MPaดินแน่น เนียน (รุ่นมินิ)
ถอดกระบอกดินล้างได้ดินออกลื่น ล้างสะดวก
ปุ่มหยุดฉุกเฉินกดหยุดเครื่องได้ทันที
ล้อเลื่อน 4 ล้อเคลื่อนย้ายสะดวก ปรับระดับได้
รหัสสินค้าที่คู่มือนี้ครอบคลุม Product codes ตามข้อมูลสินค้า
| รหัส | รุ่น | หมายเหตุ | หีบห่อ (ซม.) | น้ำหนักหีบห่อ (กก.) |
|---|---|---|---|---|
| 35265 | PGM-MINI | รุ่นมินิ — ตรงกับภาพประกอบและตารางสเปกในคู่มือนี้ | 85 × 30 × 62 | 70 |
| 35266 | PGM-T60 | รุ่น T-60 | 126 × 40 × 80 | 240 |
| 35267 | PGM-T90 | รุ่น T-90 | 126 × 40 × 80 | 240 |
| 35268 | PGM-TC90 | TC-90 ถอดล้างง่าย | 126 × 40 × 80 | 240 |
| 35269 | PGM-TC100 | TC-100 รุ่นอัปเกรด | 126 × 40 × 80 | 240 |
| 35270 | PGM-T125 | T-125 รุ่นใหญ่สุด | 158 × 50 × 90 | 280 |
ค่าทั้งหมดเป็นค่าอ้างอิงตามข้อมูลสินค้า ยืนยันกับฝ่ายขายก่อนสั่งซื้อ · ภาพสินค้าอาจต่างจากของจริงเล็กน้อย
สารบัญ Contents
1 เทียบรุ่น และสเปก · หน้า 2
2 ส่วนประกอบของเครื่อง · หน้า 3
3 หลักการทำงาน · หน้า 4
4 ติดตั้ง / เตรียมหน้างาน · หน้า 5
5 ขั้นตอนใช้งาน · หน้า 6
6 ดินที่ใช้ได้ / ห้ามใช้ · หน้า 7
7 เลือกรุ่นอย่างไร · หน้า 8
8 ดูแล / แก้ปัญหา · หน้า 9
9 ความปลอดภัย / FAQ / ติดต่อ · หน้า 10
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
1
เทียบรุ่น และสเปก
MODEL COMPARISON & SPECIFICATIONS
ตารางเทียบรุ่นทั้ง 6 รหัส Model comparison ตามข้อมูลสินค้า
| รุ่น | รหัส | หีบห่อ (ซม.) / น้ำหนัก | มอเตอร์ · ปากออก | กำลังผลิต | จุดที่ข้อมูลระบุ |
|---|---|---|---|---|---|
| PGM-MINI | 35265 | 85×30×62 · 70 กก. | 0.75 kW · Ø60 มม. | ~100 กก./ชม. | รุ่นเล็ก ตรงกับภาพประกอบ — มีตารางสเปกครบ |
| PGM-T60 | 35266 | 126×40×80 · 240 กก. | สอบถามฝ่ายขาย | สอบถามฝ่ายขาย | หีบห่อใหญ่และหนักกว่ามินิ |
| PGM-T90 | 35267 | 126×40×80 · 240 กก. | สอบถามฝ่ายขาย | สอบถามฝ่ายขาย | หีบห่อเท่า T-60 |
| PGM-TC90 | 35268 | 126×40×80 · 240 กก. | สอบถามฝ่ายขาย | สอบถามฝ่ายขาย | รุ่น ถอดล้างง่าย |
| PGM-TC100 | 35269 | 126×40×80 · 240 กก. | สอบถามฝ่ายขาย | สอบถามฝ่ายขาย | รุ่นอัปเกรด (รายละเอียดที่อัปเกรด สอบถามฝ่ายขาย) |
| PGM-T125 | 35270 | 158×50×90 · 280 กก. | สอบถามฝ่ายขาย | สอบถามฝ่ายขาย | รุ่นใหญ่สุด หีบห่อใหญ่สุด |
น้ำหนักในตารางเป็นน้ำหนักรวมหีบห่อ · สเปกมอเตอร์ / ปากออก / กำลังผลิตของรุ่น T-60 ถึง T-125 ข้อมูลสินค้ายังไม่ระบุ จึงไม่นำค่าของรุ่นมินิไปใส่ ให้สอบถามฝ่ายขายก่อนสั่งซื้อ ⚠ ยังไม่ได้ยืนยัน
ตารางสเปกรุ่นมินิ (PGM-MINI) Specifications ตามข้อมูลสินค้า
| ชื่อ | เครื่องรีดดินสุญญากาศสองแกน |
|---|---|
| กำลังมอเตอร์ | 0.75 kW |
| ไฟฟ้า | AC 220V |
| ปากออกดิน | Ø 60 มม. |
| ค่าสุญญากาศ | 0.08–0.1 MPa |
| กำลังผลิตดิน | ~100 กก./ชม. |
| น้ำหนักเครื่อง | 70 กก. (ไม่รวมหีบห่อ) |
| ขนาดเครื่อง | ~850 × 620 × 300 มม. (ยาว × สูง × กว้าง) |
| หีบห่อ | 85 × 30 × 62 ซม. · 70 กก. |
| วัสดุ | สแตนเลส (ทั้งตัวเครื่อง) |
ขนาดเครื่องรุ่นมินิ Dimensions ตามข้อมูลสินค้า
แบบผังเพื่อดูสัดส่วนเท่านั้น ไม่ใช่ภาพจริงตามมาตราส่วน
อ่านสเปกรุ่นมินิให้เข้าใจ What the numbers mean ตามข้อมูลสินค้า
| ค่า | รุ่นมินิ | ความหมายในการใช้งาน |
|---|---|---|
| กำลังผลิตดิน | ~100 กก./ชม. | เฉลี่ยประมาณ 1.7 กก. ต่อนาที — เป็นค่าอ้างอิง ขึ้นกับความแข็ง-อ่อนของดินและความชำนาญในการป้อนดิน |
| ปากออกดิน Ø 60 มม. | 60 มม. | แท่งดินที่ออกมามีหน้าตัดกลม เส้นผ่านศูนย์กลางราว 6 ซม. ตัดเป็นก้อนแล้วปั้นต่อได้ |
| ค่าสุญญากาศ | 0.08–0.1 MPa | ระดับสุญญากาศที่ห้องไล่อากาศทำได้ — ดูได้จากเกจบนเครื่อง |
| มอเตอร์ 0.75 kW · 220V | 0.75 kW | เป็นกำลังระดับไฟบ้านใช้ได้ แต่ควรแยกเต้ารับและมีสายดิน คำแนะนำทั่วไป |

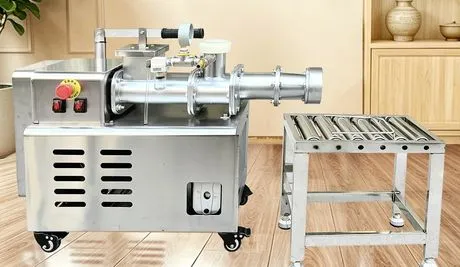

โต๊ะลูกกลิ้งรับดิน (ในภาพประกอบ)
โต๊ะสแตนเลส ลูกกลิ้ง 8 แกน ขนาด 350 × 270 × 380 มม. หนัก ~4.6 กก. มีขารองปรับระดับ 4 ขา วางรับแท่งดินหน้าปากออก
ต้องยืนยันกับฝ่ายขายว่ารวมอยู่ในรุ่นที่สั่งหรือไม่ ⚠ ยังไม่ได้ยืนยัน
ต้องยืนยันกับฝ่ายขายว่ารวมอยู่ในรุ่นที่สั่งหรือไม่ ⚠ ยังไม่ได้ยืนยัน
อ่านตารางอย่างไร
ช่องที่เขียนว่า "สอบถามฝ่ายขาย" คือข้อมูลที่ยังไม่มีในรายละเอียดสินค้า — ห้ามใช้ตัวเลขรุ่นมินิแทน
เพราะรุ่นใหญ่ (หีบห่อ 240–280 กก.) ใช้มอเตอร์และกำลังผลิตต่างจากรุ่นมินิ
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
2
ส่วนประกอบของเครื่อง
MACHINE COMPONENTS

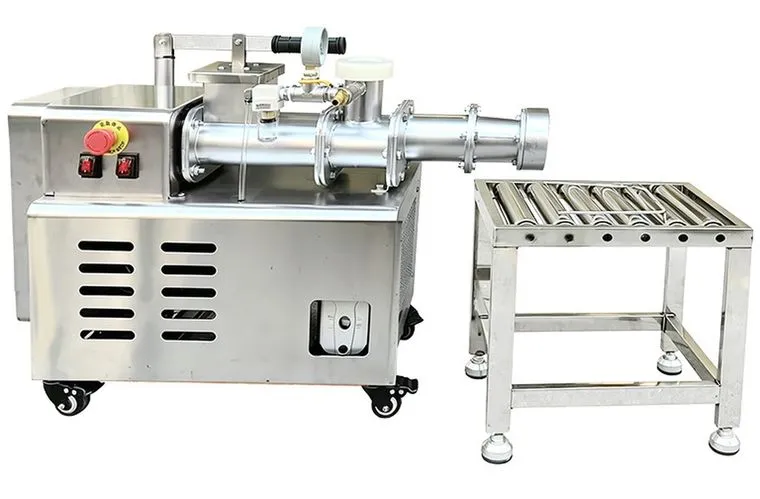

12345678ชื่อชิ้นส่วนและหน้าที่ Parts & functions ตามข้อมูลสินค้า
| 1 | ถังป้อนดิน (ช่องใส่ดิน) | ช่องด้านบนซ้ายของเครื่อง มีฝาและที่จับ — ใส่ก้อนดินลงทางนี้ แล้วเกลียวจะดึงดินเข้าไป |
| 2 | เกจวัดสุญญากาศ (กันสั่น) | เกจกลมบนชุดท่อสุญญากาศ ใช้ดูค่าสุญญากาศขณะรีด — รุ่นมินิระบุ 0.08–0.1 MPa |

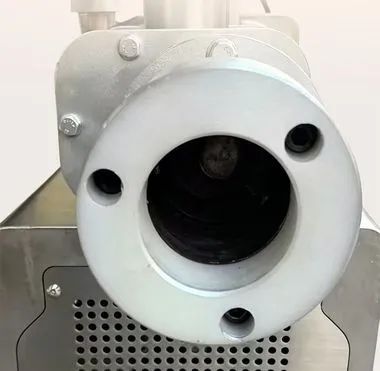

| 3 | ปากออกดิน (หน้าแปลนกลม) | ปลายท่อด้านขวา ดินถูกดันผ่านแผ่นกรองออกมาเป็นแท่งแน่น สม่ำเสมอ (รุ่นมินิ Ø 60 มม.) |

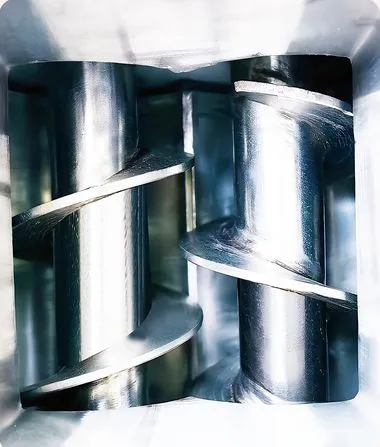

| 4 | กระบอกดิน + เกลียวสแตนเลส 2 แกน | ท่อสแตนเลสที่มีเกลียว 2 แกนอยู่ภายใน บดอัดและดันดินไปข้างหน้า ถอดกระบอกดินออกล้างทำความสะอาดได้ |
| 5 | แผงสวิตช์ + ปุ่มหยุดฉุกเฉิน | สวิตช์ไฟสีแดง 2 ตัว และปุ่มหยุดฉุกเฉินสีแดงบนแผ่นเหลือง อยู่ด้านหน้าซ้ายบน |
| 6 | ตู้มอเตอร์ (ช่องระบายอากาศ) | มอเตอร์อยู่ในตู้สแตนเลสด้านล่าง มีช่องระบายอากาศด้านหน้า — ห้ามอุดหรือวางของบัง |
| 7 | ล้อเลื่อน 4 ล้อ + ขารองปรับระดับ | ล้อเลื่อนทุกทิศทางช่วยเคลื่อนย้ายเครื่อง ขารองปรับระดับใช้ตั้งเครื่องให้มั่นคงตอนใช้งาน |
| 8 | โต๊ะลูกกลิ้งสแตนเลส | วางหน้าปากออก รับแท่งดินที่รีดแล้วให้เลื่อนไปตามลูกกลิ้ง รับดินสบาย ⚠ ยังไม่ได้ยืนยัน (รวมในรุ่นที่สั่งหรือไม่ สอบถามฝ่ายขาย) |
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
3
หลักการทำงาน
WORKING PRINCIPLE
เส้นทางของดินในเครื่อง Flow diagram ตามข้อมูลสินค้า
1ใส่ดินก้อนดินลงถังป้อนด้านบน
2บดอัดเกลียว 2 แกนบดและดันดินไปข้างหน้า
3ไล่อากาศดินผ่านห้องสุญญากาศ ฟองอากาศถูกดึงออก
4รีดออกดินถูกดันผ่านแผ่นกรองที่ปากออก
5รับดินแท่งดินลงบนโต๊ะลูกกลิ้ง
6ใช้งานตัดเป็นก้อนไปปั้น/ขึ้นรูป
ทำไมต้องรีดแบบสุญญากาศ Why vacuum ตามข้อมูลสินค้า
- ดินปั้นมีอากาศแทรกในเนื้อดิน — ถ้าไม่ไล่ออก ชิ้นงานเสี่ยงฟองอากาศและรอยร้าวตอนเผา
- ห้องสุญญากาศดึงอากาศออกจากเนื้อดิน ทำให้ดินแน่น ละเอียด เนียน ปั้นขึ้นรูปง่ายขึ้น
- เกลียวสแตนเลส 2 แกนช่วยไล่อากาศออกเร็ว และลดการปนเปื้อนในเนื้อดิน
- ดินออกเป็นแท่งสม่ำเสมอ เหมาะกับงานปั้นเส้น/แท่ง และเตรียมก้อนดินเข้าแป้นหมุน
อย่าเผาเศษดินที่ยังมีฟองอากาศ
เศษดินเหลือใช้ที่มีฟองอากาศมาก ห้ามนำไปเผาโดยตรง อาจระเบิดในเตา — ต้องรีดผ่านเครื่องสุญญากาศไล่ลมให้เนื้อดินแน่นก่อน
รีดซ้ำเพื่อใช้ดินเก่าได้
เศษดินและดินที่ปั้นเหลือ นำกลับมารีดซ้ำเป็นก้อนดินใหม่ได้ แต่ต้องปรับความแข็ง-อ่อนให้เหมาะและไม่มีเม็ดแข็งปน (ดูหน้า 7)
ระบบทำงานเมื่อไร What you control ตามข้อมูลสินค้า
| ส่วนที่ผู้ใช้ควบคุม | ทำอะไร | หมายเหตุ |
|---|---|---|
| สวิตช์ไฟสีแดง 2 ตัว | เปิด/ปิดไฟเครื่อง | ตำแหน่งสวิตช์แต่ละตัวทำหน้าที่ใด และลำดับเปิด สอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน |
| ปุ่มหยุดฉุกเฉิน (เหลือง-แดง) | กดเพื่อหยุดเครื่องทันทีเมื่อเกิดอันตราย | หมุนปุ่มตามลูกศรเพื่อปลดล็อกก่อนเปิดใหม่ (ปุ่มแบบกด-ล็อกทั่วไป) คำแนะนำทั่วไป |
| เกจสุญญากาศ | บอกค่าสุญญากาศขณะทำงาน | รุ่นมินิ 0.08–0.1 MPa — ดูว่าเข็มขึ้นถึงช่วงนี้หรือไม่ |
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
4
ติดตั้ง / เตรียมหน้างาน
INSTALLATION & SITE PREPARATION
เตรียมพื้นที่ Site คำแนะนำทั่วไป
- พื้นเรียบ แข็ง ระดับ รับน้ำหนักเครื่องได้ (รุ่นมินิหนัก 70 กก. ไม่รวมหีบห่อ)
- เว้นที่หน้าปากออกให้ยาวพอสำหรับโต๊ะลูกกลิ้ง + แท่งดินที่รีดออกมา
- เว้นรอบเครื่องไม่ให้บังช่องระบายอากาศที่ตู้มอเตอร์ด้านหน้า
- พื้นที่ใช้งานแห้ง ไม่เปียกน้ำ — เครื่องมีไฟฟ้า
- หาที่วางก้อนดินที่เตรียมไว้ใกล้ถังป้อน ให้ยกใส่ได้สะดวก
ขั้นตอนติดตั้ง Set-up steps
| 1 | นำเครื่องออกจากหีบห่อ | ตรวจรอยบุบ/ของหลวมที่ตัวเครื่อง ล้อ กระบอกดิน และโต๊ะลูกกลิ้ง (ถ้ารวมในรุ่นที่สั่ง) แล้วแจ้งฝ่ายบริการทันทีถ้าพบความผิดปกติ คำแนะนำทั่วไป |
| 2 | เข็นเครื่องเข้าที่ | ใช้ล้อ 4 ล้อเข็นเข้าตำแหน่ง ระวังไม่ให้ปากออกและเกจกระแทก |
| 3 | ตั้งระดับ / ให้เครื่องมั่นคง | ใช้ขารองปรับระดับ ให้เครื่องไม่โยกเมื่อใช้งาน (ลักษณะการล็อกล้อตามที่ติดมากับเครื่อง สอบถามฝ่ายขาย) |
| 4 | วางโต๊ะลูกกลิ้ง | วางหน้าปากออกให้ระดับเสมอปากออก หรือต่ำลงเล็กน้อย เพื่อให้แท่งดินไหลลงลูกกลิ้งได้ ใช้ขารองปรับระดับของโต๊ะ คำแนะนำทั่วไป |
| 5 | ต่อไฟ | ใช้ AC 220V ต่อสายดิน ให้ช่างไฟตรวจเต้ารับและสายดิน — ชนิดปลั๊ก/สายไฟที่ติดมา สอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน |
| 6 | ตรวจก่อนเปิด | ฝาถังป้อนและกระบอกดินปิดเข้าที่ ไม่มีเศษแข็งค้างในถัง เกจอยู่ที่ศูนย์ ปุ่มหยุดฉุกเฉินไม่ถูกกดค้าง |
ผังพื้นที่วางเครื่อง (มองจากด้านบน) Floor plan คำแนะนำทั่วไป
ไฟฟ้า (รุ่นมินิ)
AC 220V · มอเตอร์ 0.75 kW — ใช้เต้ารับและเบรกเกอร์ที่รับกระแสได้ ไม่ต่อพ่วงปลั๊กพ่วงเล็ก ๆ ·
กระแส/ชนิดปลั๊กที่แน่นอน สอบถามฝ่ายขาย · รุ่นใหญ่ (สอบถามฝ่ายขายว่าใช้ไฟ 220V หรือ 380V) ⚠ ยังไม่ได้ยืนยัน
การเคลื่อนย้าย
ก่อนเข็นเครื่อง ปิดไฟและถอดปลั๊กทุกครั้ง · อย่ายกเครื่องจากเกจหรือท่อ · ถ้าต้องยกขึ้นรถ ใช้อย่างน้อย 2 คน (รุ่นมินิ 70 กก.) คำแนะนำทั่วไป
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
5
ขั้นตอนใช้งาน
OPERATING PROCEDURE
ก่อนอ่านขั้นตอน
ข้อมูลสินค้าไม่ได้ระบุลำดับการกดสวิตช์/การปรับค่าละเอียด — ขั้นตอนด้านล่างจึงเขียนเฉพาะสิ่งที่เห็นจากตัวเครื่องและข้อมูลสินค้า
ส่วนที่ไม่ทราบแน่ชัดระบุเป็น "สอบถามฝ่ายขาย" ⚠ ยังไม่ได้ยืนยัน
เตรียมดินก่อนใส่เครื่อง Prepare the clay
- เลือกดินที่ความแข็ง-อ่อนพอดี — ดินแข็งไปจะติดแกน ดินอ่อนไปแกนไม่มีแรงต้านดันดินไม่ออก ตามข้อมูลสินค้า
- ตรวจเม็ดแข็ง/สิ่งเจือปน — ต้องไม่มีเม็ดกรวด เศษดินเผา เศษเหล็ก หรือดินเนื้อหยาบ ไม่งั้นแกนติด ตามข้อมูลสินค้า
- ตัดดินเป็นก้อนขนาดพอดีถังป้อน ไม่ใหญ่จนอัดไม่ลง ไม่เล็กจนแกนหมุนหมดดิน คำแนะนำทั่วไป
- ดินรีไซเคิลที่แข็ง — จุ่มน้ำที่ก้อนดิน ให้อ่อนตัวก่อน ห้ามเทน้ำลงในเครื่องโดยตรง ตามข้อมูลสินค้า
เดินเครื่อง Run
- เปิดไฟ ที่สวิตช์สีแดงบนแผงด้านหน้า (ลำดับ/หน้าที่ของสวิตช์แต่ละตัว สอบถามฝ่ายขาย) ⚠ ยังไม่ได้ยืนยัน
- ใส่ก้อนดินทีละก้อนลงถังป้อน ให้เกลียวดึงดินเข้าไปเอง — ห้ามใช้มือหรือเครื่องมือดันดินในถังขณะเครื่องหมุน คำแนะนำทั่วไป
- ดูเกจสุญญากาศ ให้ขึ้นสู่ช่วงใช้งาน (รุ่นมินิ 0.08–0.1 MPa) ถ้าไม่ขึ้นดูหน้า 9 ตามข้อมูลสินค้า
- ดินออกที่ปากออก เป็นแท่ง ให้ไหลลงโต๊ะลูกกลิ้ง ใช้มือประคองปลายแท่งไม่ให้หักตก คำแนะนำทั่วไป
- ตัดแท่งดินตามความยาวที่ต้องการ ใช้เส้นลวด/มีดตัดดิน แล้วพักก้อนดินบนโต๊ะปั้น คำแนะนำทั่วไป
- เติมดินต่อเนื่อง อย่าปล่อยให้ถังป้อนว่างขณะเดินเครื่อง เพื่อให้ดินเข้าเกลียวต่อเนื่องและสุญญากาศคงที่ คำแนะนำทั่วไป
ทดลองครั้งแรก First run คำแนะนำทั่วไป
ทำแบบนี้
- เริ่มด้วยดินปริมาณน้อย 1–2 ก้อน ดูว่าดินออกเรียบ ไม่มีเม็ดแข็ง
- ฟังเสียงมอเตอร์ — ต้องหมุนเรียบ ไม่สะดุด
- ดูเกจและรอยรั่วที่ข้อต่อ/หน้าแปลน
- เก็บแท่งดินแรกไว้ตรวจเนื้อ (ตัดดูว่ามีฟองไหม)
หยุดทันทีถ้า
- เสียงดังผิดปกติ หรือมอเตอร์ร้อน/มีกลิ่นไหม้
- ดินไม่ออกแต่เกลียวหมุน (อาจติดแกน)
- มีดินรั่วที่ข้อต่อหรือหน้าแปลน
- กดปุ่มหยุดฉุกเฉิน แล้วปิดไฟ ก่อนแก้ไข
ตารางบันทึกการเดินเครื่อง Run log คำแนะนำทั่วไป
| วันที่ | ชนิด/ความแข็งของดิน | ค่าเกจ | ปริมาณที่รีด | หมายเหตุ |
|---|---|---|---|---|
จดค่าที่ทำงานได้ดีไว้ใช้อ้างอิง — เมื่อเปลี่ยนชนิดดิน ให้ทดลองและบันทึกใหม่
เลิกใช้งาน After use ตามข้อมูลสินค้า
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
6
ดินที่ใช้ได้ และห้ามใช้
CLAY SUITABILITY
!
กฎใหญ่ที่สุดของเครื่องรีดดิน — ดินต้องแข็ง-อ่อนพอดี และไม่มีเม็ดแข็ง
ดินแข็งไปติดแกน · ดินอ่อนไปแกนไม่มีแรงต้านดันไม่ออก · มีเม็ดแข็ง/เศษปน แกนติดและเสียหาย ตามข้อมูลสินค้า
✔ ใช้ได้ดินปั้นเซรามิกที่ผสมเนื้อเดียว นวดได้ ความแข็งพอดี มือกดแล้วเป็นรอย ไม่เหนียวติดมือมาก
✔ ดินรีไซเคิลที่เตรียมแล้วเศษดินที่เก็บไว้แล้วปรับความชื้นให้พอดี (จุ่มน้ำที่ก้อนดิน) ไม่มีเม็ดแข็ง
⚠ ต้องเตรียมก่อนดินแข็ง/ดินแห้ง ต้องจุ่มน้ำให้อ่อนตัวและรอให้ความชื้นเข้าเนื้อดินก่อน คำแนะนำทั่วไป
✘ ห้ามใส่ดินแข็งเกินไปเกลียวติดแกน มอเตอร์ทำงานหนัก เครื่องเสียหาย
✘ ห้ามใส่ดินอ่อนเกินไปแกนไม่มีแรงต้าน ดันดินไม่ออก ดินล้นกลับถังป้อน
✘ ห้ามมีเม็ด/สิ่งเจือปนดินเนื้อหยาบ ดินผสมเหล็ก ดินกล่องเผา เศษดินเผา กรวด — ติดแกน
แยกประเภทดินที่เจอบ่อย Quick guide
| ประเภทดิน | ใส่เครื่องได้ไหม | เหตุผล / วิธีเตรียม |
|---|---|---|
| ดินปั้นเนื้อละเอียด ผสมแล้ว | ได้ | เนื้อเดียว ไม่มีเม็ด — ปรับความชื้นให้พอดีแล้วใส่ได้ ตามข้อมูลสินค้า |
| ดินรีไซเคิล / เศษดินปั้นเหลือ | ได้ เมื่อเตรียมแล้ว | จุ่มน้ำที่ก้อนดินให้นุ่ม แล้วคัดเศษแข็งออก ห้ามเทน้ำลงเครื่อง ตามข้อมูลสินค้า |
| ดินเนื้อหยาบ / มีเม็ดทราย | ห้าม | เม็ดแข็งทำให้แกนติด ตามข้อมูลสินค้า |
| ดินผสมเหล็ก / ดินกล่องเผา | ห้าม | มีเม็ดแข็งและสิ่งเจือปน ตามข้อมูลสินค้า |
| ดินแห้งแข็งเป็นก้อนหิน | ห้าม (ต้องเตรียมก่อน) | ต้องให้อ่อนตัวก่อน ไม่ใส่ทั้งก้อนแข็ง คำแนะนำทั่วไป |
| ดินเหลวคล้ายน้ำดินปั้น (slip) | ห้าม | อ่อนเกินไป ไม่มีแรงต้านให้เกลียวดัน คำแนะนำทั่วไป |
| ดินที่ผสมสิ่งแปลกปลอมอื่น (เศษผ้า พลาสติก ไม้) | ห้าม | ติดเกลียวและอุดแผ่นกรองปากออก คำแนะนำทั่วไป |
ตรวจดินก่อนใส่เครื่อง 4 ข้อ Pre-check
เศษดินที่มีฟองอากาศมาก
ห้ามเผาโดยตรง (อาจระเบิดในเตา) — รีดผ่านเครื่องสุญญากาศไล่ลมก่อนทุกครั้ง ตามข้อมูลสินค้า
ทดสอบความแข็งอย่างง่าย
ใช้นิ้วกดก้อนดิน: จมลงเล็กน้อยและเป็นรอยเรียบ = พอดี · กดไม่เข้าแข็งเหมือนหิน = แข็งเกิน · เละติดมือ = อ่อนเกิน คำแนะนำทั่วไป
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
7
เลือกรุ่นอย่างไร
CHOOSING A MODEL
ภาพรวม 6 รุ่น At a glance ตามข้อมูลสินค้า
| รุ่น | จุดที่ข้อมูลระบุ | เหมาะกับใคร | ที่ต้องถามก่อนสั่ง |
|---|---|---|---|
| PGM-MINI 35265 | รุ่นเล็กที่สุด หีบห่อ 85×30×62 ซม. 70 กก. · มีสเปกครบ | ห้องเรียนปั้นดิน ร้านเวิร์กช็อปขนาดเล็ก สตูดิโอที่รีดดินไม่หนักมาก — ย้ายเครื่องเองได้ | โต๊ะลูกกลิ้งรวมในชุดหรือไม่ · ชนิดปลั๊ก |
| PGM-T60 35266 | รุ่นใหญ่กว่ามินิ หีบห่อ 126×40×80 ซม. 240 กก. | สตูดิโอที่ต้องการกำลังผลิตมากกว่ารุ่นมินิ (ตัวเลขกำลังผลิต สอบถามฝ่ายขาย) | มอเตอร์ · ปากออก · กำลังผลิต · ไฟ 220V/380V |
| PGM-T90 35267 | หีบห่อเท่า T-60 (126×40×80 ซม. 240 กก.) | เหมือนรุ่น T-60 — ความต่างเทียบ T-60 สอบถามฝ่ายขาย | ขนาดกระบอกดิน · มอเตอร์ · ปากออก |
| PGM-TC90 35268 | รุ่นถอดล้างง่าย หีบห่อ 126×40×80 ซม. 240 กก. | งานที่เปลี่ยนสี/เปลี่ยนเนื้อดินบ่อย ต้องล้างกระบอกดินสะดวก | วิธีถอดล้าง · ชิ้นส่วนที่ถอดได้ · มอเตอร์ |
| PGM-TC100 35269 | รุ่นอัปเกรด หีบห่อ 126×40×80 ซม. 240 กก. | ผู้ที่ต้องการรุ่นอัปเกรดจาก TC-90 / T-90 | สิ่งที่อัปเกรด · มอเตอร์ · ปากออก |
| PGM-T125 35270 | รุ่นใหญ่สุด หีบห่อ 158×50×90 ซม. 280 กก. | งานผลิตปริมาณมาก ต้องการเครื่องใหญ่สุดในชุด (กำลังผลิต สอบถามฝ่ายขาย) | มอเตอร์ · ปากออก · กำลังผลิต · พื้นที่ติดตั้ง |
คอลัมน์ "เหมาะกับใคร" เป็นคำแนะนำทั่วไปตามขนาดหีบห่อและจุดที่ข้อมูลสินค้าระบุ — ไม่ใช่ตัวเลขกำลังผลิตที่ยืนยันแล้ว คำแนะนำทั่วไป
เลือกยังไง ถามตัวเอง 5 ข้อ Checklist คำแนะนำทั่วไป
- ใช้ดินวันละกี่กิโลกรัม — ปริมาณน้อย-ปานกลางเริ่มที่รุ่นมินิ ปริมาณมากให้ถามรุ่นใหญ่
- ต้องย้ายเครื่องบ่อยไหม — รุ่นมินิ 70 กก. ย้ายง่ายกว่ารุ่นหีบห่อ 240–280 กก.
- เปลี่ยนสีดิน/เนื้อดินบ่อยไหม — ถ้าบ่อย พิจารณา TC-90 ที่ถอดล้างง่าย
- ไฟที่หน้างานเป็นแบบไหน — 220V หรือ 380V (รุ่นใหญ่ สอบถามฝ่ายขาย)
- มีพื้นที่ยาวพอวางโต๊ะลูกกลิ้งไหม — รุ่นใหญ่ต้องการพื้นที่มากกว่า
ก่อนสั่งซื้อ ควรแจ้งฝ่ายขาย Before you order คำแนะนำทั่วไป
- ชนิดดินที่ใช้ (ดินปั้น/ดินรีไซเคิล) และปริมาณต่อวัน
- ขนาดแท่งดิน / ปากออกที่ต้องการ
- ไฟฟ้าหน้างาน 220V หรือ 380V · ชนิดปลั๊ก
- ต้องการโต๊ะลูกกลิ้งรวมในชุดหรือไม่
- พื้นที่ติดตั้ง และทางเข้าสำหรับเข็นเครื่อง
- ต้องการอะไหล่/ชิ้นส่วนสำรองอะไรเพิ่ม
ขนาดหีบห่อและการยก/ขนย้าย Packing & handling ตามข้อมูลสินค้า
| รุ่น | หีบห่อ (ซม.) | ปริมาตร | น้ำหนัก | การยก/ขนย้าย |
|---|---|---|---|---|
| PGM-MINI | 85 × 30 × 62 | ~0.16 ลบ.ม. | 70 กก. | ยกด้วยคน 2–3 คน หรือใช้รถลากพาเลท คำแนะนำทั่วไป |
| T-60 / T-90 / TC-90 / TC-100 | 126 × 40 × 80 | ~0.40 ลบ.ม. | 240 กก. | ต้องใช้รถยก/รถลากพาเลท และรถขนส่งที่ยกขึ้นลงได้ คำแนะนำทั่วไป |
| PGM-T125 | 158 × 50 × 90 | ~0.71 ลบ.ม. | 280 กก. | ต้องใช้รถยก ตรวจความกว้างประตูทางเข้ากับขนาดหีบห่อ คำแนะนำทั่วไป |
ปริมาตรคำนวณจากขนาดหีบห่อ (กว้าง × ลึก × สูง) · ตรวจความกว้างประตูและทางเข้าของสถานที่ติดตั้งก่อนสั่งซื้อ
ตัวเลขที่ยังไม่ยืนยัน — ห้ามเดา
มอเตอร์ · ปากออก · กำลังผลิต · รูปทรงจริงของ T-60 / T-90 / TC-90 / TC-100 / T-125 (อาจต่างจากภาพ) · วิธีถอดล้าง TC-90 · สิ่งที่อัปเกรดใน TC-100 ·
โต๊ะลูกกลิ้งรวมในชุดหรือไม่ — ทั้งหมดให้สอบถามฝ่ายขายก่อนตัดสินใจ ⚠ ยังไม่ได้ยืนยัน
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
8
ดูแลรักษา และแก้ปัญหาเบื้องต้น
MAINTENANCE & TROUBLESHOOTING
ดูแลรักษา Care schedule
| เมื่อไร | ทำอะไร | ที่มา |
|---|---|---|
| ทุกครั้งหลังใช้ | ปิดไฟ ถอดปลั๊ก เอาดินค้างในถังป้อนและปากออกออก ปิดฝาทุกจุดกันดินแห้ง เช็ดตัวเครื่องและลูกกลิ้ง | ตามข้อมูลสินค้า |
| เมื่อเปลี่ยนชนิดดิน/สีดิน | ถอดกระบอกดินออกล้าง เอาดินเก่าออกให้หมด (ถอดได้ ล้างง่าย) แล้วประกอบเข้าที่ | ตามข้อมูลสินค้า |
| ทุกสัปดาห์ | ตรวจข้อต่อ/หน้าแปลนว่ามีดินรั่วซึมหรือไม่ ตรวจน็อตและล้อ ตรวจเกจว่ายังกลับศูนย์ | คำแนะนำทั่วไป |
| ทุกเดือน | ตรวจสายไฟ ปลั๊ก สายดิน · เช็ดช่องระบายอากาศที่ตู้มอเตอร์ให้โปร่ง | คำแนะนำทั่วไป |
| เมื่อไม่ใช้ระยะยาว | เอาดินออกให้หมด ล้างแห้ง ปิดฝาครอบกันฝุ่น เก็บในที่แห้ง | คำแนะนำทั่วไป |
ห้ามทำ
- ห้ามเทน้ำใส่ในเครื่องโดยตรง
- ห้ามฉีดน้ำใส่ตู้มอเตอร์/แผงสวิตช์
- ห้ามล้างหรือถอดกระบอกดินขณะเสียบปลั๊ก
ล้างอย่างไร
- ใช้ผ้าชื้นเช็ดตัวเครื่องสแตนเลส
- ถอดกระบอกดินล้างด้วยน้ำสะอาดแล้วเช็ดแห้ง
- เช็ดลูกกลิ้งโต๊ะรับดินให้สะอาด
ตรวจก่อนเริ่มงานทุกครั้ง Pre-start checklist คำแนะนำทั่วไป
- ปลั๊ก/สายไฟไม่ชำรุด สายดินต่อแล้ว
- ปุ่มหยุดฉุกเฉินไม่ถูกกดค้าง
- กระบอกดินและฝาประกอบเข้าที่แน่น
- ไม่มีเศษแข็งค้างในถังป้อนและปากออก
- ช่องระบายอากาศที่ตู้มอเตอร์โปร่ง
- เครื่องและโต๊ะลูกกลิ้งตั้งมั่นคง ไม่โยก
- ดินที่ใช้ผ่านการคัดเม็ดแข็งและความแข็งพอดี
- พื้นรอบเครื่องแห้ง ไม่ลื่น
อาการผิดปกติและวิธีแก้ Troubleshooting คำแนะนำทั่วไป
| อาการ | สาเหตุที่เป็นไปได้ | วิธีแก้ |
|---|---|---|
| ดินไม่ออกที่ปากออก | ดินแข็ง/อ่อนเกินไป · มีเม็ดแข็งอุดแผ่นกรอง · ถังป้อนว่าง | หยุดเครื่อง ปิดไฟ ถอดกระบอกดินเอาดินค้าง/เม็ดแข็งออก เปลี่ยนดินให้ความแข็งพอดี |
| เกลียวติดแกน หมุนไม่ได้ | ดินแข็งเกิน มีเม็ดแข็ง/สิ่งแปลกปลอมอยู่ในกระบอกดิน | ปิดไฟ ถอดปลั๊ก ถอดกระบอกดินเอาก้อนติดออก ห้ามบังคับเปิดเครื่องซ้ำ |
| เกจสุญญากาศไม่ขึ้น | ถังป้อนว่าง/ฝาปิดไม่สนิท · ดินอ่อนเกินจนปิดไม่แน่น · ข้อต่อรั่ว | เติมดินให้เต็มทางเข้า ปิดฝา ตรวจข้อต่อ/หน้าแปลน ถ้ายังไม่ขึ้นแจ้งฝ่ายบริการ |
| แท่งดินยังมีฟองอากาศ | สุญญากาศไม่ถึงช่วง · ดินอ่อน/มีอากาศมาก · ใส่ดินเร็วเกินไป | ตรวจเกจให้ถึงช่วงใช้งานก่อนรีด · รีดซ้ำอีกรอบ · ป้อนดินทีละก้อน |
| แท่งดินแตก/ขาดเป็นช่วง | ดินแห้งหรือแข็งเกินไป · ถังป้อนว่างเป็นช่วง ๆ | เพิ่มความชื้นดินเล็กน้อย ป้อนดินต่อเนื่อง |
| มอเตอร์เสียงดัง ร้อน | ดินแข็ง/อัดแน่นเกิน · ช่องระบายอากาศถูกบัง · ใช้ไฟต่ำ | หยุดพัก เอาของที่บังออก ตรวจแรงดันไฟ ถ้ายังผิดปกติแจ้งฝ่ายบริการ |
| เครื่องไม่ทำงานเลย | ไม่มีไฟ · ปุ่มหยุดฉุกเฉินยังกดค้าง · สวิตช์ไม่เปิด | ตรวจปลั๊ก/เบรกเกอร์ · หมุนปลดปุ่มหยุดฉุกเฉิน · เปิดสวิตช์ใหม่ |
| เครื่องโยก/เลื่อน | ขารองปรับระดับไม่ได้ตั้ง · พื้นไม่เรียบ | ปรับขารองปรับระดับให้เครื่องนิ่ง · ย้ายไปพื้นเรียบ |
หากแก้ตามตารางแล้วเครื่องยังผิดปกติ ให้หยุดใช้งานและติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ พร้อมแจ้งรหัสสินค้าและรูป/คลิปอาการ
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
9
ความปลอดภัย คำถามที่พบบ่อย และติดต่อ
SAFETY, FAQ & CONTACT
ความปลอดภัย Safety
✘ห้ามล้วงมือ/เครื่องมือเข้าถังป้อนขณะเครื่องหมุน
✘ห้ามล้าง/ถอดกระบอกดินขณะเสียบปลั๊ก
✘ห้ามเทน้ำลงเครื่อง/ฉีดน้ำใส่ตู้มอเตอร์
✘ห้ามบังช่องระบายอากาศ
✘ห้ามใส่ดินมีเม็ดแข็ง/เศษเหล็ก
ไฟฟ้า
ใช้ AC 220V ต่อสายดิน · ปิดไฟก่อนล้าง/ถอดกระบอกดิน · มือแห้งเมื่อเสียบปลั๊ก · รุ่นใหญ่ตรวจแรงดันไฟกับฝ่ายขายก่อน ⚠ ยังไม่ได้ยืนยัน
ปุ่มหยุดฉุกเฉิน
กดทันทีเมื่อดินติดแกน มีเสียงผิดปกติ หรือมือ/เสื้อผ้าถูกดึง — หมุนตามลูกศรเพื่อปลดล็อกก่อนเปิดใหม่ · ผู้ใช้ควรรู้ตำแหน่งปุ่มก่อนเริ่มงาน
คำถามที่พนักงานขายมักเจอ FAQ
| เครื่องนี้ใช้ทำอะไร | รีด/นวดดินเซรามิกและดินปั้น ไล่ฟองอากาศออก ได้แท่งดินแน่น เนียน พร้อมปั้นขึ้นรูป ตามข้อมูลสินค้า |
| ใช้กับดินแข็ง/ดินเก่าได้ไหม | ไม่ได้ถ้าแข็งเกิน — ต้องจุ่มน้ำที่ก้อนดินให้อ่อนก่อน ห้ามเทน้ำลงเครื่อง (หน้า 7) ตามข้อมูลสินค้า |
| ใช้กับดินมีเม็ดทราย/ดินเนื้อหยาบได้ไหม | ห้าม — เม็ดแข็งทำให้เกลียวติดแกน รวมถึงดินผสมเหล็ก ดินกล่องเผา ตามข้อมูลสินค้า |
| ใช้ไฟบ้านได้ไหม | รุ่นมินิ AC 220V ต่อสายดิน ใช้ไฟบ้านได้ (ใช้เต้ารับที่รับกระแสได้) · รุ่นใหญ่ สอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน |
| กำลังผลิตเท่าไร | รุ่นมินิ ~100 กก./ชม. · รุ่น T-60 ถึง T-125 สอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน |
| ปากออกกว้างเท่าไร | รุ่นมินิ Ø 60 มม. · รุ่นอื่น สอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน |
| ล้างเครื่องยากไหม | ถอดกระบอกดินล้างได้ ตัวเครื่องสแตนเลสปิดสนิท ขอบมน เช็ดง่าย · TC-90 ถอดล้างง่ายเป็นพิเศษ (วิธีถอด สอบถามฝ่ายขาย) ตามข้อมูลสินค้า |
| มีโต๊ะลูกกลิ้งมาด้วยไหม | ภาพประกอบมีโต๊ะ ขนาด 350 × 270 × 380 มม. · รวมในรุ่นที่สั่งหรือไม่ สอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน |
| ย้ายเครื่องเองได้ไหม | มีล้อเลื่อน 4 ล้อ รุ่นมินิ 70 กก. ย้ายง่าย · ปิดไฟ ถอดปลั๊กก่อนย้าย ตามข้อมูลสินค้า |
| รีดเสร็จแล้วต้องทำอะไร | ปิดฝาทุกจุด กันดินแห้ง · เอาดินค้างออก · เช็ดตัวเครื่อง ตามข้อมูลสินค้า |
ข้อมูลที่ยังไม่ได้ยืนยัน — ให้สอบถามฝ่ายขาย To be confirmed ⚠ ยังไม่ได้ยืนยัน
มอเตอร์ / ปากออก / กำลังผลิต ของรุ่น T-60 ถึง T-125
รูปทรงจริงของรุ่นอื่นนอกจากรุ่นมินิ
โต๊ะลูกกลิ้งรวมในรุ่นที่สั่งหรือไม่
ชนิดปลั๊ก · ไฟ 220V/380V ของรุ่นใหญ่
วิธีถอดล้างรุ่น TC-90
สิ่งที่อัปเกรดในรุ่น TC-100
☎
หากสินค้าผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์
ปัญญาเคมีภัณฑ์ · LINE @PYCM · โทร 02-114-7416 กด 2
แจ้งรหัสสินค้า (35265–35270) และรุ่น PGM-xx พร้อมรูป/คลิปอาการ จะช่วยให้ตรวจสอบได้เร็วขึ้น · www.panyachemipan.com
ปัญญาเคมีภัณฑ์ · LINE @PYCM · โทร 02-114-7416 กด 2
แจ้งรหัสสินค้า (35265–35270) และรุ่น PGM-xx พร้อมรูป/คลิปอาการ จะช่วยให้ตรวจสอบได้เร็วขึ้น · www.panyachemipan.com
