เครื่องกวนลม ถังสแตนเลส 100 ลิตร
Pneumatic Mixing Tank · XX100L · ชุดไม่มีปั๊มไดอะแฟรม
รหัสสินค้า 34625 · รุ่นเครื่อง XX100L

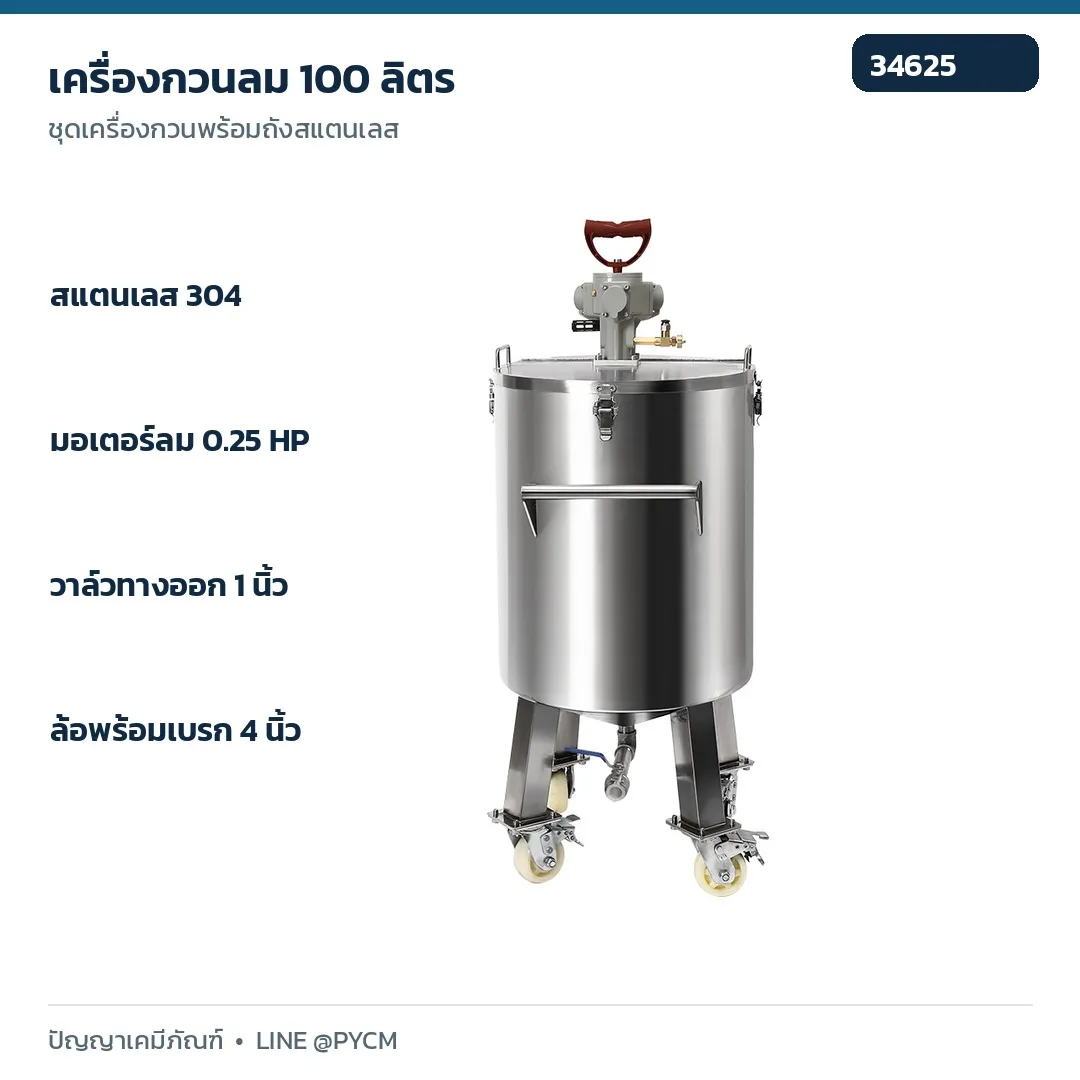

ภาพสินค้าจริงของชุดนี้ข้อมูลหลัก
ถัง 100 ลิตร · สแตนเลส 304
มอเตอร์ลม 0.25 HP · 900 รอบ/นาที
ลม 0.6 MPa · 259 ลิตร/นาที
ก้นถังทรงกรวย · วาล์วบอล 1 นิ้ว
สารบัญ
2 สเปกและชุดอุปกรณ์

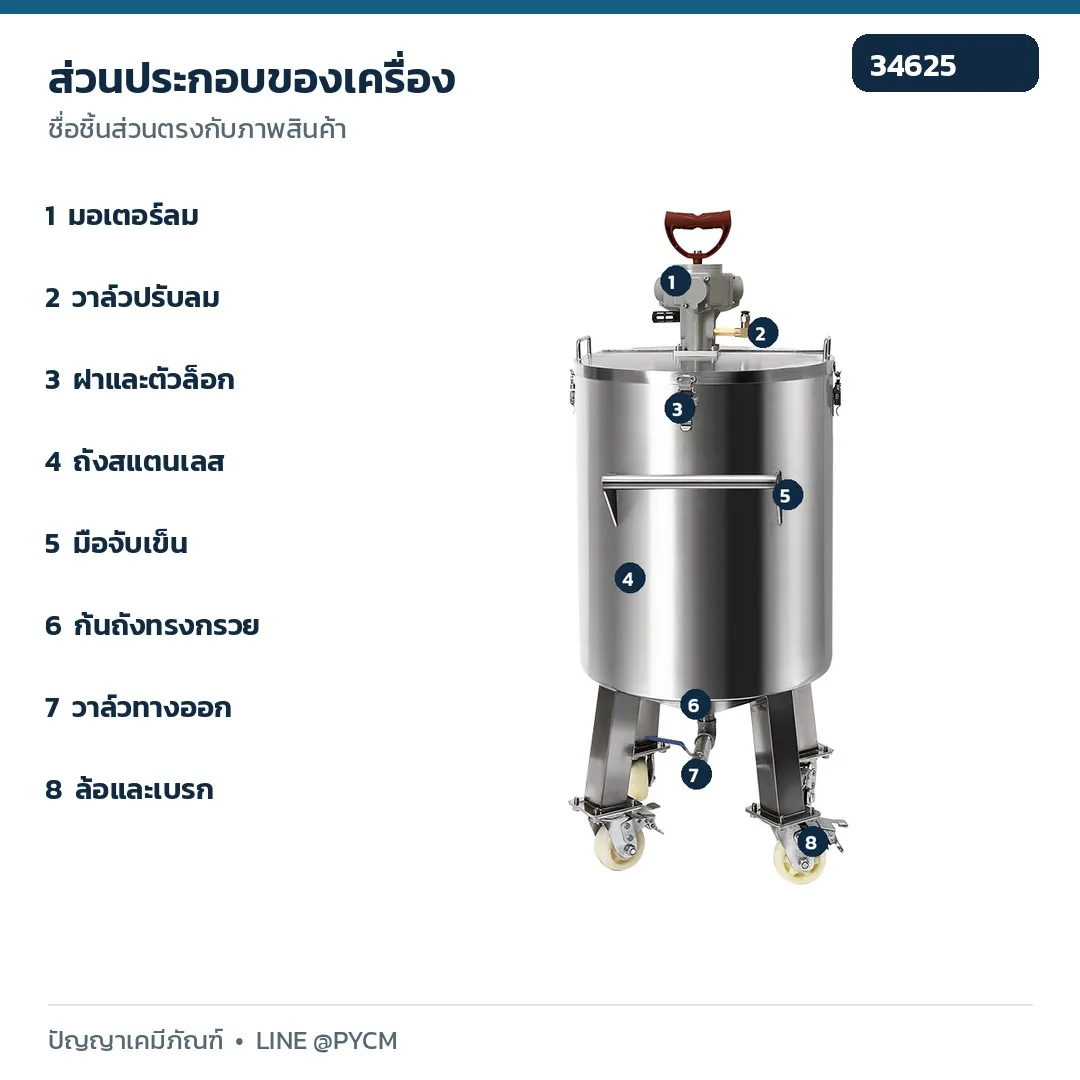

3 ส่วนประกอบและหน้าที่
4 เตรียมเครื่องและเริ่มกวน
5 จ่ายของเหลวและความปลอดภัย
6 ดูแลรักษาและแก้ปัญหา
7 คำถามที่พบบ่อยและติดต่อ
ใช้ลมอัดในการขับเคลื่อน ต้องเตรียมระบบลมแยกต่างหาก ปั๊มลมไม่ได้ระบุว่ารวมในชุดนี้
สเปกและการเลือกชุด
| รายการ | ข้อมูล |
|---|
| รุ่นเครื่อง | XX100L |
| ความจุถัง | 100 ลิตร — ยังไม่ยืนยันปริมาณผสมสูงสุด |
| วัสดุ / ผิวถัง | สแตนเลส 304 / ผิวขัดลาย |
| ความหนาถัง | 2 มม. |
| กำลังมอเตอร์ลม | 0.25 HP |
| ความเร็วตามตาราง | 900 รอบ/นาที — ยังไม่ยืนยันช่วงรอบปรับได้ |
| แรงบิด | 1.37 N·m |
| แรงดันลมใช้งาน | 0.6 MPa |
| อัตราใช้ลม | 259 ลิตร/นาที |
| เส้นผ่านศูนย์กลาง / ความสูงถัง | 500 / 600 มม. |
| ความสูงรวม | 997 มม. ตามภาพขนาด |
| ใบกวน | 150 × 16 มม. ตามคำกำกับภาพ |
| ฝา / ทางออก / ล้อ | ตัวล็อกฝา / วาล์วบอล 1 นิ้ว / ล้อ 4 นิ้ว 4 ล้อ |
| รหัส | ชุดอุปกรณ์ |
|---|
| 34625 | XX100L — เครื่องกวนลมพร้อมถัง 100 ลิตร |
| 34626 | XX100L-PUMP — เพิ่มปั๊มไดอะแฟรมบนฝาถัง |
รหัส XX100L-PUMP ใช้แยกชุดในระบบ รุ่นเครื่องในตารางคือ XX100L เช่นเดียวกัน สเปกปั๊ม อัตราการไหล และวัสดุไดอะแฟรมยังไม่ได้ยืนยัน
ขนาดข้างต้นเป็นขนาดเครื่อง น้ำหนักจริง ขนาดลัง ปริมาณผสมสูงสุด และความหนืดสูงสุดยังไม่ได้ยืนยัน ห้ามใช้ขนาดเครื่องแทนขนาดพัสดุ
เตรียมเครื่องและเริ่มกวน
ขั้นตอนต่อไปนี้เป็นคำแนะนำทั่วไปเฉพาะเครื่องกวนลม ต้องให้ผู้รับผิดชอบตรวจสายลม จุดยึด และวัสดุสัมผัสสารก่อนใช้งาน

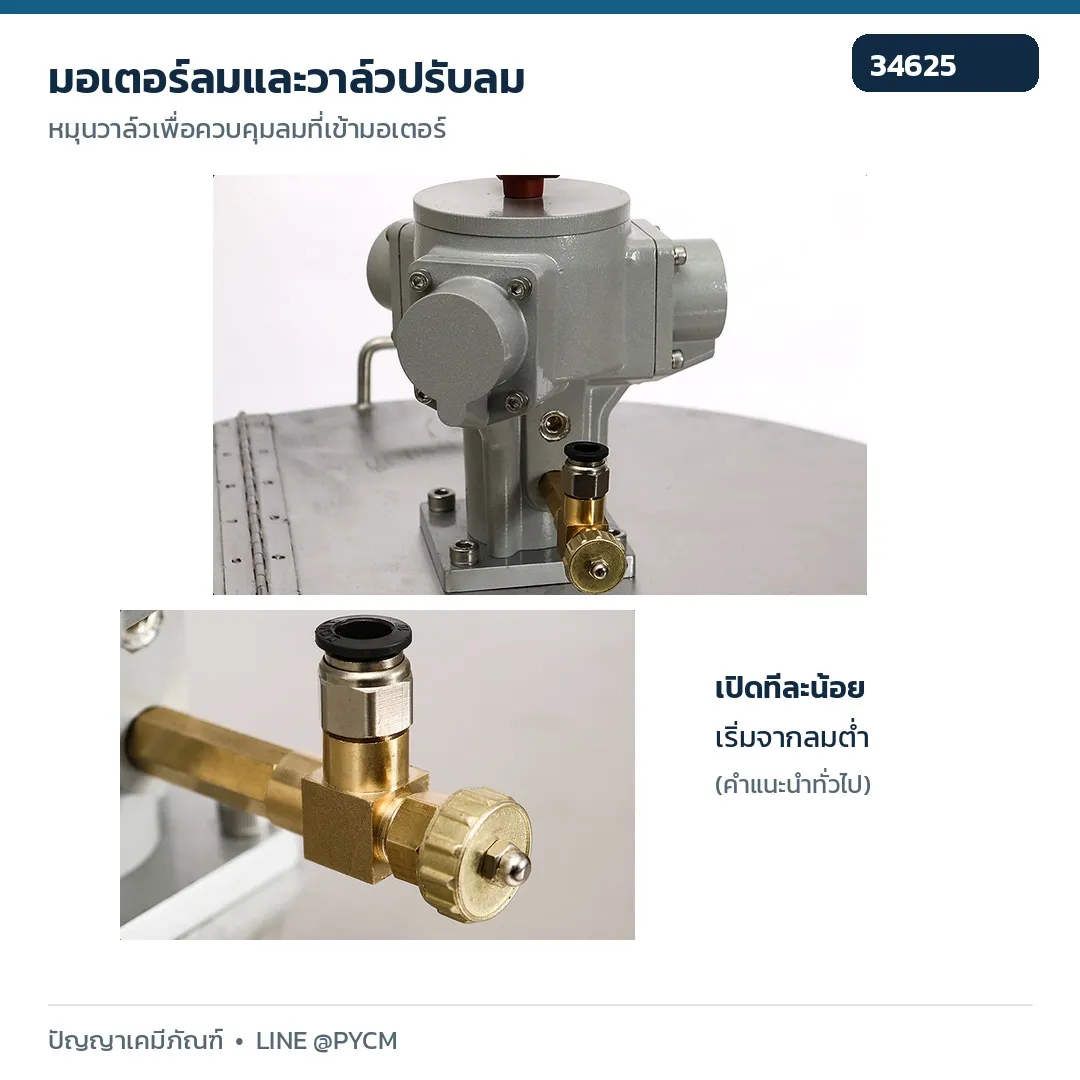

มอเตอร์ลมและวาล์วควบคุมลม

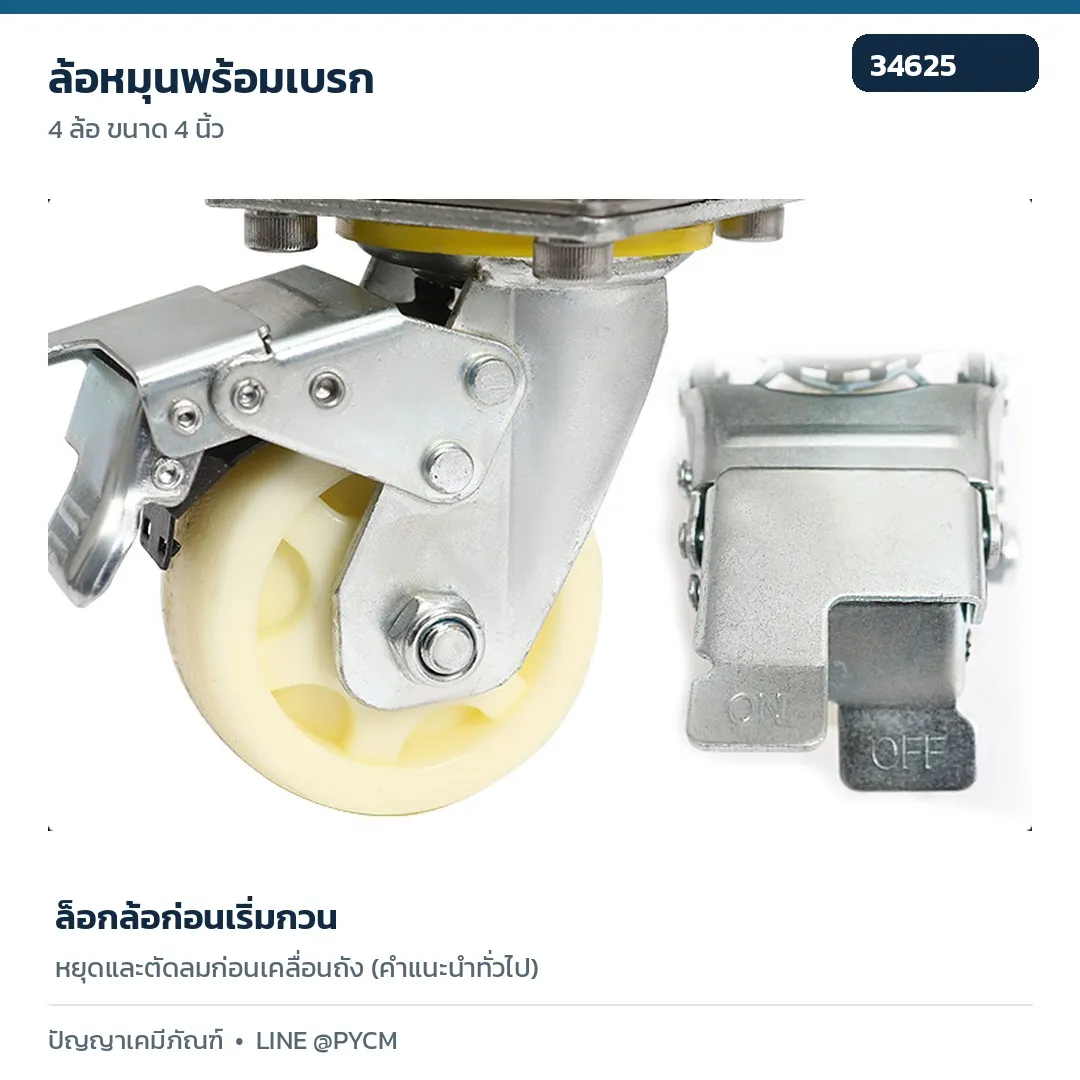

ล็อกเบรกก่อนเติมส่วนผสม- ตั้งเครื่องบนพื้นที่เรียบ ล็อกเบรกล้อทุกล้อ ตรวจวาล์วทางออกด้านล่างให้ปิด
- ตัดลม ตรวจเพลา ใบกวน ตัวล็อกฝา และข้อต่อ ไม่ให้หลวมหรือมีสิ่งตกค้างในถัง
- ต่อสายลมผ่านตัวกรองและตัวปรับแรงดันเข้าวาล์วข้างมอเตอร์ ตรวจจุดรั่ว ตารางระบุแรงดันใช้งาน 0.6 MPa และอัตราใช้ลม 259 ลิตร/นาที
- เตรียมของเหลวโดยเว้นพื้นที่เหนือผิวของเหลว ไม่เติมเต็ม 100 ลิตร เพราะยังไม่ยืนยันปริมาณผสมสูงสุด ล็อกฝาให้ครบ
- เปิดลมทีละน้อย ตรวจให้ใบกวนหมุนสม่ำเสมอ ไม่มีการสั่น กระแทก หรือกระเด็น เพิ่มลมอย่างค่อยเป็นค่อยไป
- หากมีเสียงผิดปกติ ลมรั่ว หรือเครื่องเคลื่อน ให้ปิดลมทันที รอจนใบกวนหยุดแล้วจึงตรวจ
ทดลองครั้งแรกด้วยของเหลวที่ปลอดภัยและเข้ากันได้กับวัสดุ ใช้ปริมาณต่ำกว่าเต็มถังและสังเกตการกระเด็น ไม่เดินเครื่องเปล่าเป็นเวลานาน
จ่ายของเหลวและความปลอดภัย

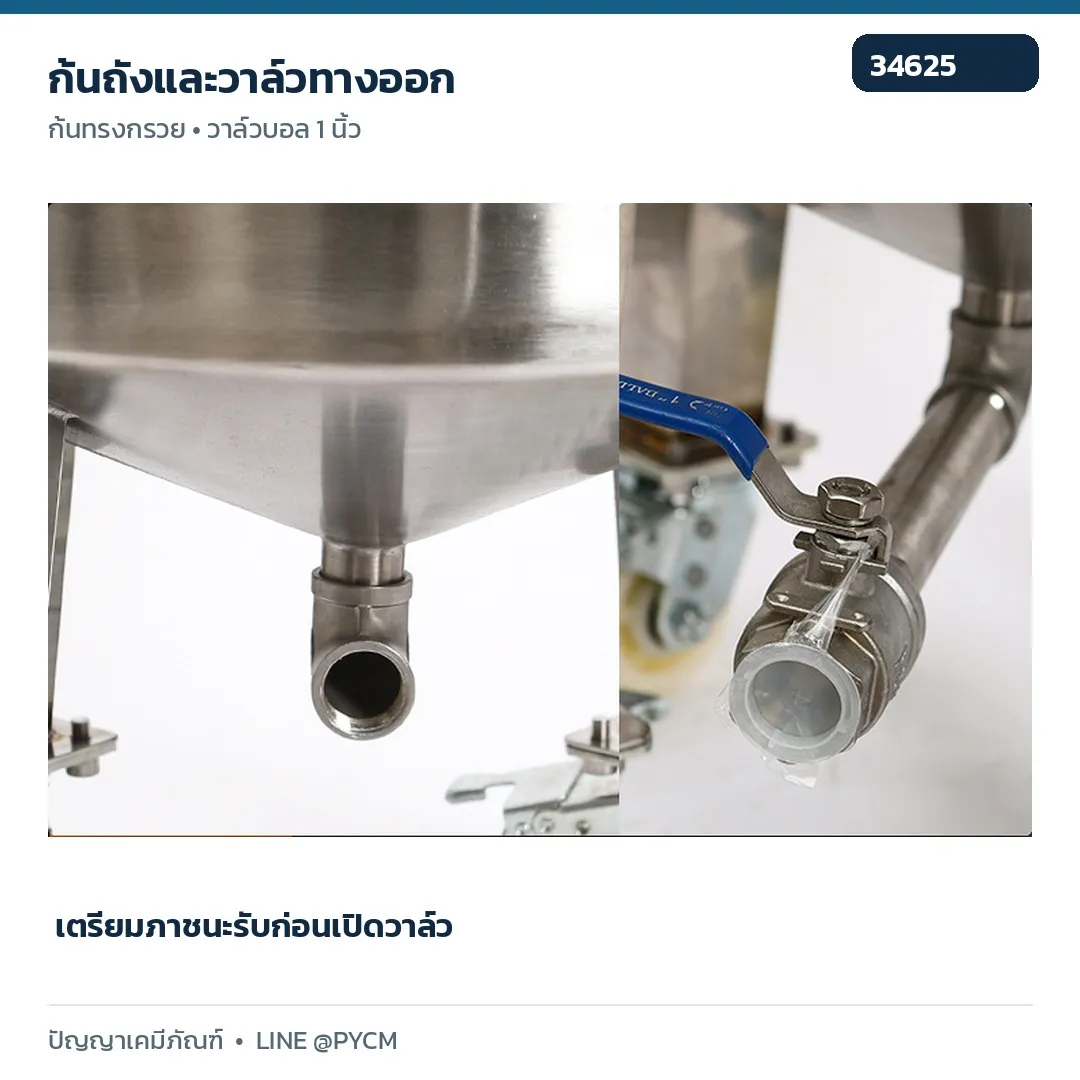

วาล์วบอล 1 นิ้ว
ตัดลมก่อนเปิดฝาการจ่ายผ่านวาล์วใต้ถัง (คำแนะนำทั่วไป)
- หยุดเครื่องกวน ปิดแหล่งลมและตรวจว่าใบกวนหยุดสนิท
- วางภาชนะรับด้านล่างหรือยึดสายจ่ายให้แน่น ตรวจความจุภาชนะ
- เปิดวาล์วบอลทีละน้อย เฝ้าดูการไหลและปิดวาล์วก่อนภาชนะเต็ม

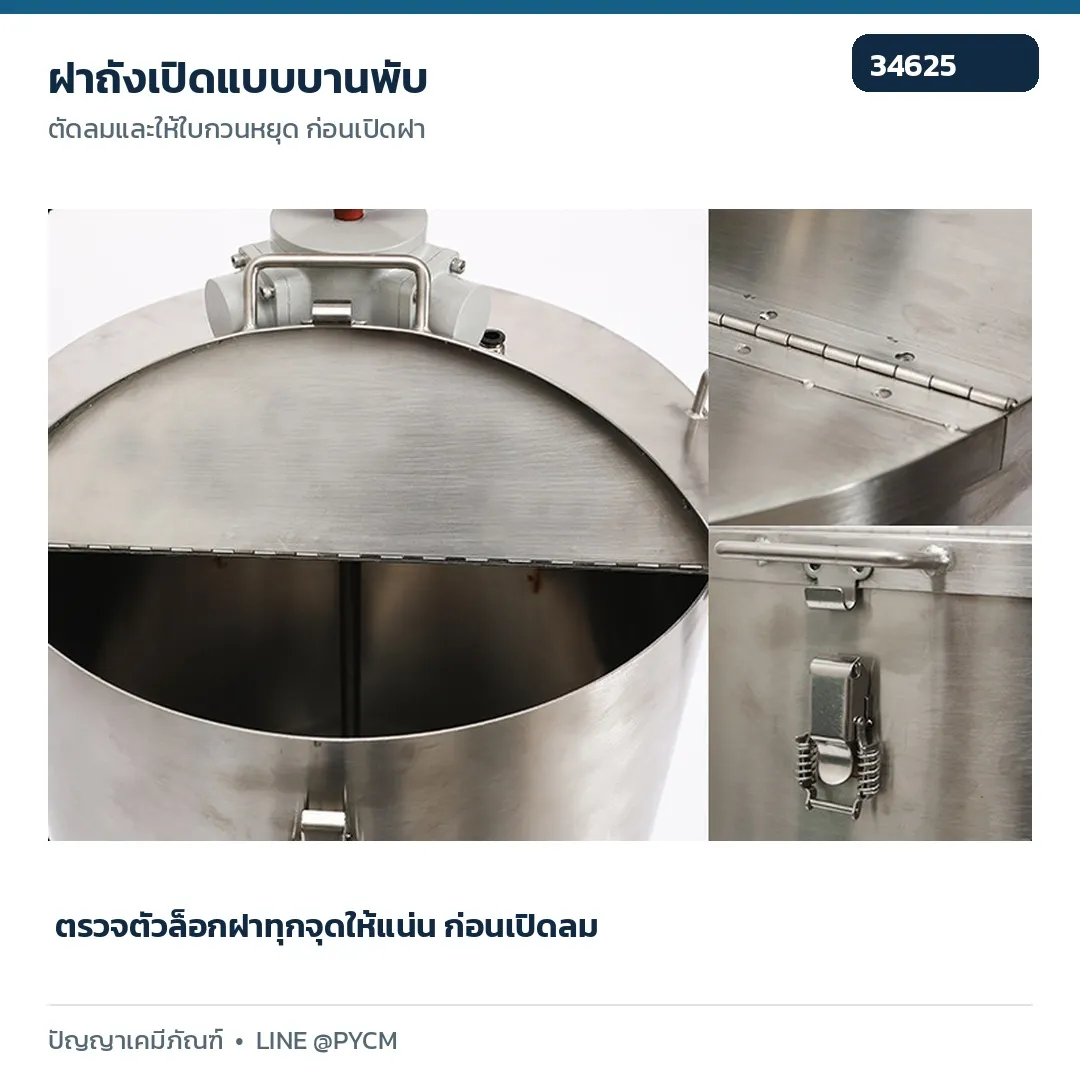

- ก่อนถอดสายหรือเปิดฝา ให้ตัดลมและระบายแรงดันคงค้างทั้งหมด
ชุดไม่มีปั๊มไดอะแฟรม
ชุดรหัสนี้ไม่มีปั๊มไดอะแฟรม การจ่ายของเหลวใช้วาล์วใต้ถัง ควรเตรียมภาชนะรับให้มั่นคงก่อนเปิดวาล์ว
ห้ามสอดมือเข้าไปในถังขณะเครื่องหมุน ห้ามเปิดฝาแล้วเดินเครื่อง และห้ามเคลื่อนถังขณะกวน ถังนี้ไม่มีข้อมูลยืนยันว่าเป็นภาชนะรับแรงดัน จึงห้ามอัดแรงดันเข้าในถัง
ห้ามใช้กับสารไวไฟหรือพื้นที่อันตรายจนกว่าจะประเมินวัสดุ การต่อสายดิน ระบบลม และข้อกำหนดของพื้นที่ ไม่มีเอกสารยืนยันความเหมาะสมในงานนี้
ดูแลรักษาและแก้ปัญหา
ตารางทั้งหมดเป็นคำแนะนำทั่วไปเฉพาะเครื่องกวนลมและถังชุดนี้
| รอบตรวจ | สิ่งที่ทำ |
|---|
| ก่อนใช้ / ทุกวัน | ตรวจสายลม ข้อต่อ ตัวล็อกฝา ใบกวน วาล์ว และเบรกล้อ |
| หลังใช้ / ทุกวัน | ตัดลม ล้างถัง ใบกวน และทางออกด้วยสารที่เข้ากันได้ เช็ดมอเตอร์ให้แห้ง |
| รายสัปดาห์ | ตรวจรอยรั่ว สนิม รอยแตก ซีล และความแน่นจุดยึด |
| รายเดือน | ตรวจการสึกของใบกวน ล้อ และชิ้นส่วนมอเตอร์ลม ให้ผู้รับผิดชอบตรวจระบบลม |
ห้ามฉีดน้ำเข้ามอเตอร์ลม ห้ามเติมน้ำมันหล่อลื่นโดยเดาชนิดมอเตอร์ ตรวจข้อกำหนดการหล่อลื่นกับฝ่ายบริการก่อน
| อาการ | สาเหตุที่เป็นไปได้ | วิธีตรวจ/แก้ |
|---|
| ใบกวนไม่หมุน | ลมยังไม่เข้า / วาล์วปิด | ตรวจแหล่งลมและสายลม เปิดวาล์วทีละน้อย |
| กวนช้าเมื่อเติมของ | ลมไม่พอ / ส่วนผสมหนืด | หยุด ลดปริมาณ ทดลองสูตร ตรวจระบบลม |
| มีเสียงหรือสั่น | จุดยึดหลวม / ใบกวนกระแทก | ตัดลม ตรวจจุดยึดและระยะใบกวน |
| ลมรั่ว | สายลมหรือข้อต่อเสื่อม | ตัดลม เปลี่ยนข้อต่อและสายที่ชำรุด |
| ของเหลวไม่ออก | วาล์วปิด / ตะกอนอุดตัน | หยุด ตัดลม ตรวจวาล์วและล้างทางออก |
| ล้อขยับขณะกวน | เบรกไม่ล็อก / พื้นเอียง | หยุด จัดพื้นเรียบและล็อกเบรก |
| ตัวล็อกฝาไม่แน่น | ตัวล็อกหลวม / ฝาวางไม่สนิท | หยุด ตรวจจุดสัมผัส ห้ามฝืนเปิดลม |
| ส่วนผสมกระเด็น | เติมมาก / เปิดลมเร็ว | หยุด ลดระดับและเริ่มลมต่ำ |
หากแก้แล้วอาการยังคงอยู่ ให้หยุดใช้และติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ ส่งรหัสสินค้าและภาพจุดผิดปกติ
คำถามที่พบบ่อย
ใส่ของผสมได้เต็ม 100 ลิตรหรือไม่
100 ลิตรเป็นความจุถัง ยังไม่ยืนยันปริมาณผสมสูงสุด ต้องเว้นพื้นที่เหนือผิวของเหลวและทดลองตามสูตร
ใช้ไฟบ้านหรือไม่
มอเตอร์เครื่องกวนขับด้วยลมอัด ไม่ได้ระบุกำลังไฟของปั๊มลมภายนอก ต้องเตรียมระบบลมแยก
เลือกปั๊มลมจากอะไร
ข้อมูลเครื่องกวนระบุ 0.6 MPa และ 259 ลิตร/นาที ต้องตรวจลมที่จ่ายได้จริงขณะใช้งาน รวมภาระปั๊มไดอะแฟรมหากมี
ใช้กับสารไวไฟได้หรือไม่
ยังไม่มีเอกสารยืนยัน จึงห้ามใช้กับสารไวไฟหรือพื้นที่อันตรายจนกว่าจะประเมินครบ
ใช้กับอาหารหรือเครื่องสำอางได้หรือไม่
ถังระบุสแตนเลส 304 แต่ต้องตรวจวัสดุทุกชิ้นที่สัมผัสสารและความสะอาดตามข้อกำหนดงานนั้น
XX100L-PUMP ต่างจาก XX100L อย่างไร
รุ่นเครื่องพื้นฐานเหมือนกัน แต่รหัสชุด PUMP เพิ่มปั๊มไดอะแฟรมบนฝาถัง
ตัวเลข 900 รอบ/นาทีคือช่วงปรับหรือไม่
ตารางระบุ 900 รอบ/นาทีเพียงค่าเดียว ยังไม่ยืนยันช่วงรอบหรือรอบภายใต้โหลด
น้ำหนักและขนาดลังเท่าไร
ยังไม่ได้ยืนยัน ค่าขนาดเครื่องในคู่มือนี้ใช้วางตำแหน่งเครื่อง ไม่ใช่ข้อมูลพัสดุ
ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์
แจ้งรหัสสินค้า 34625 / XX100L พร้อมภาพเครื่องและรายละเอียดอาการ
LINE @PYCM · โทร 02-114-7416 กด 2
www.panyachemipan.com
ข้อมูลสเปกและภาพอ้างอิงตรวจเมื่อ 11/10/2026 คู่มือนี้แยกข้อมูลสเปกกับคำแนะนำทั่วไป ค่าที่ยังไม่ได้ยืนยันระบุไว้ตรงหัวข้อ
