คู่มือการใช้งาน · ฉบับภาษาไทย
เครื่องกวนผสมระบบลม ขาตั้งยกขึ้นลง ถัง 200 ลิตร
Lift-Stand Pneumatic Drum Mixer · ยกหัวกวนด้วยกระบอกลม · รุ่น LPM200-6AM / ARM5 / ARM7
รหัสสินค้า 34596–34598
รุ่น LPM200
เอกสาร เรียบเรียงโดยปัญญาเคมีภัณฑ์

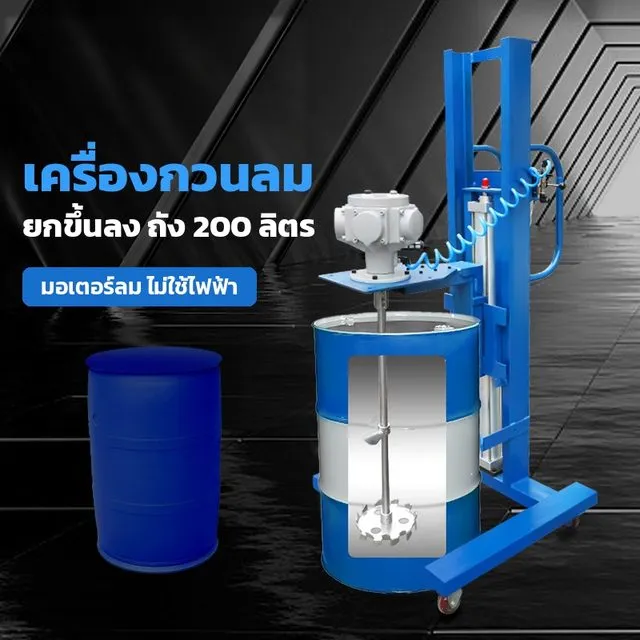

เครื่องกวนลม LPM200 ลดหัวกวนลงในถัง 200 ลิตร (ภาพสินค้า รุ่นมอเตอร์ลูกสูบ)
เครื่องกวนผสมระบบลมแบบตั้งพื้น ยกหัวกวนขึ้น-ลงด้วยกระบอกลม — เข็นเครื่องไปจอดครอบถัง 200 ลิตรแบบเปิดฝาบน
โยกคันวาล์วลดหัวกวนลงถัง แล้วเปิดลมกวนได้ทันที ตามข้อมูลสินค้า
ขับด้วยมอเตอร์ลม ใช้ลมอัดจากปั๊มลม ตัวเครื่องไม่ใช้ไฟฟ้า · ปรับรอบได้ต่อเนื่อง · แกนและใบกวนสแตนเลส 304 ตามข้อมูลสินค้า
ข้อมูลหลัก
- ระบบลม
- 6–8 kgf/cm² · ใช้ลม 397–3,680 ลิตร/นาที
- ถังที่ใช้
- 200 ลิตร เปิดฝาบน (200–250 ลิตร)
- ความหนืด
- ไม่เกิน 1,000 mPa·s
- เตรียมเอง
- ปั๊มลม + สายลม + ถัง
อ่านก่อนใช้ — 6AM ใช้ลม 3,680 ลิตร/นาที ต้องมีปั๊มลมใหญ่ (หน้า 5) · ใบกวนจมก่อนเปิดลม · ล็อกเบรกล้อก่อนกวน
จุดเด่น Features ตามข้อมูลสินค้า
6–8 kgf/cm²ใช้ลมอัด ไม่ใช้ไฟฟ้ามอเตอร์ลม ไม่มีขดลวดไฟฟ้า ไม่เกิดประกายไฟจากมอเตอร์
959 → 1,959 มม.ยกหัวกวนขึ้น-ลงด้วยลมโยกคันวาล์ว หัวกวนขึ้น/ลงเอง หยุดที่ความสูงใดก็ได้

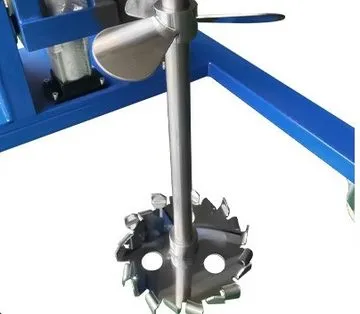

Ø25 × 1,000 มม.แกนกวนสแตนเลส 304ทนการกัดกร่อน ทนกรด-ด่าง ล้างง่าย
2 ชุด · Ø200 มม.ใบพัด 3 แฉก + จานกระจายใบพัดดันให้ไหลวน · จานฟันเลื่อยเฉือนให้ผงกระจาย
800 × 780 มม.ฐานตัว U ครอบถังล้อเงียบ 4 ล้อ หลัง 2 ล้อมีเบรก มือจับเข็น
360 / 750 / 3,000รอบสูงสุด 3 รุ่น (รอบ/นาที)ใบพัดรอบสูงสำหรับของเหลวใส · ลูกสูบรอบต่ำสำหรับของที่ข้นกว่า
รหัสสินค้าที่คู่มือนี้ครอบคลุม 3 รุ่น — สเปกเต็มหน้า 2 ตามข้อมูลสินค้า
34596LPM200-6AMใบพัด · รอบสูง
4 แรงม้า · 0–3,000 รอบ · ลม 3,680 ล./นาที
34597LPM200-ARM5ลูกสูบ · รอบต่ำ
0.5 แรงม้า · 0–750 รอบ · ลม 397 ล./นาที
34598LPM200-ARM7ลูกสูบ · รอบต่ำ
1.2 แรงม้า · 0–360 รอบ · ลม 985 ล./นาที
เนื้อหาในคู่มือ Contents
1ข้อมูลจำเพาะ · หน้า 2

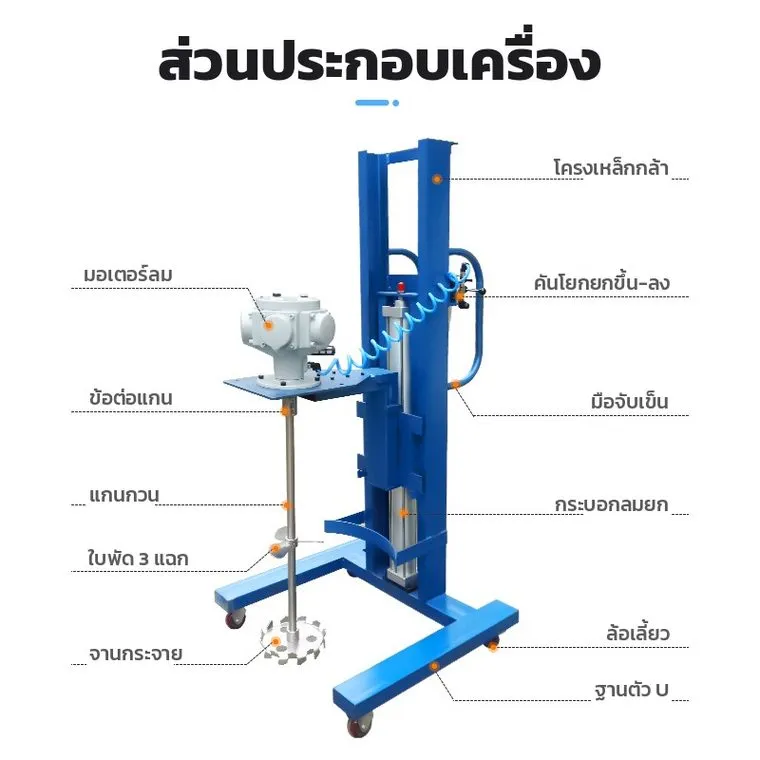

2ส่วนประกอบ · หน้า 3
3ขนาดและถังที่ใช้ได้ · หน้า 4
4เลือกรุ่นให้ตรงงาน · หน้า 5
5ปั๊มลมและสายลม · หน้า 5
6วิธีใช้งานทีละขั้น · หน้า 7
7ความปลอดภัย · หน้า 8
8ดูแลรักษา · หน้า 9
9อาการผิดปกติ-วิธีแก้ · หน้า 9
10คำถามที่พบบ่อย · หน้า 10
☎ติดต่อฝ่ายบริการ · หน้า 10
1ข้อมูลจำเพาะ
SPECIFICATIONS
ตารางเทียบ 3 รุ่น Specifications ตามข้อมูลสินค้า
| รหัสสินค้า / รุ่น | 34596LPM200-6AMมอเตอร์ลมใบพัด (Vane) | 34597LPM200-ARM5มอเตอร์ลมลูกสูบ (Piston) | 34598LPM200-ARM7มอเตอร์ลมลูกสูบ (Piston) |
|---|
| ชนิดมอเตอร์ | มอเตอร์ลมใบพัด (Vane) | มอเตอร์ลมลูกสูบ (Piston) | มอเตอร์ลมลูกสูบ (Piston) |
|---|
| กำลัง | 4 แรงม้า | 0.5 แรงม้า | 1.2 แรงม้า |
|---|
| กำลัง (kW) | ≈ 2.98 kW | ≈ 0.37 kW | ≈ 0.89 kW |
|---|
| ความเร็วรอบ | 0–3,000 รอบ/นาที | 0–750 รอบ/นาที | 0–360 รอบ/นาที |
|---|
| แรงบิด * | 10 N·m | 2.94 N·m | 28 N·m |
|---|
| อัตราใช้ลม | 3,680 ลิตร/นาที | 397 ลิตร/นาที | 985 ลิตร/นาที |
|---|
| = ลบ.ม./นาที | 3.68 | 0.397 | 0.985 |
|---|
| สายลม | 12 มม. | 10 มม. | 10 มม. |
|---|
| แรงดันลมใช้งาน | 6–8 kgf/cm² (≈ 0.6–0.8 MPa) ทุกรุ่น |
|---|
| ความจุงาน | ถัง 200 ลิตร (ช่วง 200–250 ลิตร) แบบเปิดฝาบน |
|---|
| ความหนืดวัตถุดิบ | ไม่เกิน 1,000 mPa·s |
|---|
| เหมาะกับ | ของเหลวหนืดต่ำ ต้องการรอบสูง กระจายตัวเร็ว | ของเหลวหนืดปานกลาง กวนต่อเนื่อง ใช้ลมน้อย | ของเหลวค่อนข้างข้น (ใกล้ 1,000 mPa·s) ต้องการแรงบิดสูง รอบต่ำ |
|---|
* แรงบิด เป็นค่าตามตารางข้อมูลสินค้า ตัวเลขไม่สัมพันธ์กับแรงม้าและรอบแบบตรงไปตรงมา จึงใช้เพื่ออ้างอิงเท่านั้น
ให้เลือกรุ่นจากความข้นของวัตถุดิบและปริมาณลมที่มี (หน้า 5) · ค่า ลบ.ม./นาที = ลิตร/นาที ÷ 1,000
อัตราใช้ลม เทียบ 3 รุ่น ที่แรงดัน 6–8 kgf/cm² — ความยาวแถบตามสัดส่วนจริง ตามข้อมูลสินค้า
LPM200-6AM4 แรงม้า3,680 ลิตร/นาที ≈ 130 CFM
LPM200-ARM50.5 แรงม้า397 ลิตร/นาที ≈ 14 CFM
LPM200-ARM71.2 แรงม้า985 ลิตร/นาที ≈ 35 CFM
LPM200-6AM ใช้ลมมากกว่า ARM5 ประมาณ 9 เท่า · CFM = ลูกบาศก์ฟุต/นาที (1 ลิตร/นาที ≈ 0.0353 CFM) ใช้เทียบกับสเปกปั๊มลมที่ระบุเป็น CFM คำแนะนำทั่วไป
ข้อมูลร่วมทุกรุ่น Common Specifications ตามข้อมูลสินค้า
| แกนกวน | สแตนเลส 304 · Ø25 มม. ยาว 1,000 มม. | ใบกวน | 2 ชุดบนแกนเดียว: ใบพัด 3 แฉก Ø200 มม. + จานกระจายฟันเลื่อย Ø200 มม. |
|---|
| โครงเครื่อง | เหล็กกล้าคาร์บอนพ่นสีอบ (สีน้ำเงิน) มีโครงเสริมแรง | ฐาน / ล้อ | ฐานตัว U 800 × 780 มม. · ล้อเงียบ 4 ล้อ (หน้า 2 หมุนรอบทิศ · หลัง 2 มีเบรก) · มือจับเข็น |
|---|
| การยก | กระบอกลมยกขึ้นลง · คันโยกวาล์วควบคุมการยก หยุดที่ความสูงใดก็ได้ | ขนาดเครื่อง | สูง 1,613 มม. ขณะลดหัวกวน · โคนแกน 959 มม. (ลดสุด) → 1,959 มม. (ยกสุด) |
|---|
| ชุดเตรียมลม | ชุดกรองลม-ปรับแรงดัน (มีเกจ) + ถ้วยเติมน้ำมันหล่อลื่น (FRL) ติดมากับเครื่อง | การปรับรอบ | ปรับได้ต่อเนื่องด้วยวาล์วปรับลม (ไม่เป็นขั้น) |
|---|
| ไม่รวมในชุด | ปั๊มลม · สายลมจากปั๊มถึงเครื่อง · ถัง | สีเครื่อง | น้ำเงิน |
|---|
ข้อมูลที่ยังไม่มีในเอกสารนี้ ⚠ ยังไม่ได้ยืนยัน — น้ำหนักเครื่องและขนาดลังสินค้า ·
ความสูงรวมของเครื่องตอนยกหัวกวนสุด (เกิน 2 เมตร) · ถ้าหน้างานมีเพดานหรือประตูเตี้ย หรือต้องคิดค่าขนส่ง ให้สอบถามปัญญาเคมีภัณฑ์ก่อน
เกี่ยวกับเอกสารนี้ — เรียบเรียงเป็นภาษาไทยโดยปัญญาเคมีภัณฑ์ จากข้อมูลสินค้า แบบขนาด ภาพ และคลิปสาธิตของเครื่อง ร่วมกับหลักปฏิบัติทั่วไปของเครื่องมือลม ·
ป้ายกำกับที่มา ตามข้อมูลสินค้า คำแนะนำทั่วไป ⚠ ยังไม่ได้ยืนยัน · สี ป้าย และรายละเอียดเล็กน้อยอาจต่างตามล็อต ให้ยึดเครื่องที่ได้รับจริงเป็นหลัก
3ขนาดเครื่องและถังที่ใช้ได้
DIMENSIONS & DRUMS

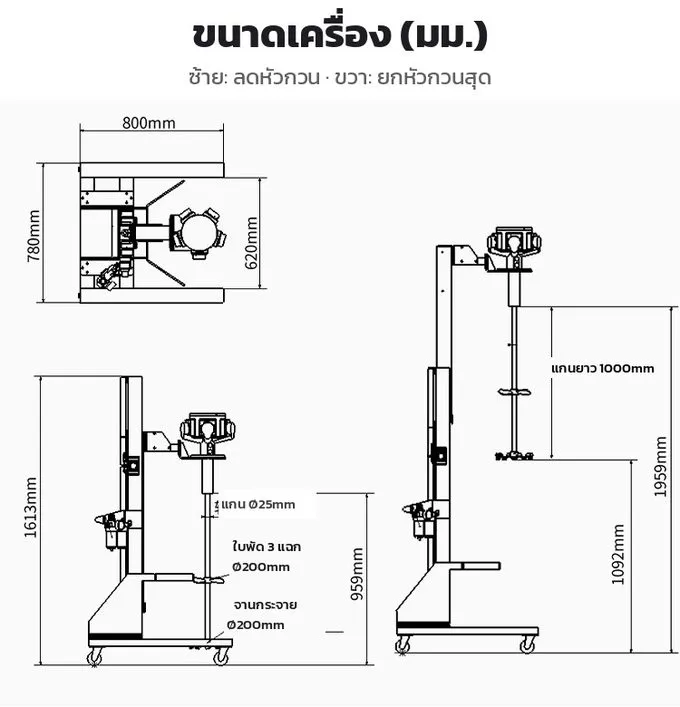

แบบขนาด (มม.) — ซ้าย: ลดหัวกวน · ขวา: ยกหัวกวนสุด ตามข้อมูลสินค้า
| ฐาน (กว้าง × ลึก) | 800 × 780 มม. |
|---|
| สูงขณะลดหัวกวน | 1,613 มม. |
|---|
| ระดับโคนแกน ลดสุด | 959 มม. จากพื้น |
|---|
| ระดับโคนแกน ยกสุด | 1,959 มม. จากพื้น |
|---|
| ใต้ใบกวน ขณะยกสุด | 1,092 มม. จากพื้น |
|---|
| แกน / ใบกวน | Ø25 × 1,000 มม. · ใบ Ø200 มม. 2 ชุด |
|---|
| ระยะยกหัวกวน | ราว 1,000 มม. (คำนวณจากแบบ) ⚠ ยังไม่ได้ยืนยัน |
|---|
ถังสูงเท่าไหร่ถึงเข็นเข้าได้?
ตอนยกหัวกวนสุด ใต้ใบกวนสูงจากพื้น 1,092 มม. ตามข้อมูลสินค้า ถังที่วางบนพื้นต้องสูงน้อยกว่านี้ และควรเหลือระยะพ้นปากถังเล็กน้อย
— ถัง 200 ลิตรทั่วไปสูงไม่ถึง 1 เมตร จึงเข็นเข้า-ออกได้ คำแนะนำทั่วไป · ถ้าวางถังบนพาเลทหรือแท่น ให้บวกความสูงแท่นด้วย
ปากถังกว้างแค่ไหน? ต้องเป็นถังเปิดฝาบน ที่ใบกวน Ø200 มม. ลงได้และเหลือระยะห่างจากผนังถังรอบด้าน
— ถังที่มีแค่รูฝาเล็ก (ถังปิดฝา) ใช้ไม่ได้ คำแนะนำทั่วไป

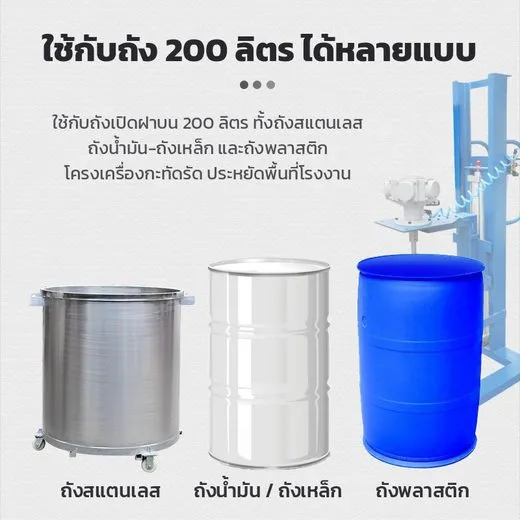

ใช้กับถังแบบไหน Drums ตามข้อมูลสินค้า
ถังสแตนเลส · ถังน้ำมัน/ถังเหล็ก · ถังพลาสติก
✔ เหมาะกับ
- ถัง 200 ลิตร เปิดฝาบน (200–250 ลิตร) ทั้งสแตนเลส เหล็ก/ถังน้ำมัน และพลาสติก ตามข้อมูลสินค้า
- วัตถุดิบเหลว ความหนืดไม่เกิน 1,000 mPa·s: กาว หมึกพิมพ์ สีย้อม-เม็ดสี สีทุกชนิด สารตกตะกอน เครื่องสำอางเนื้อเหลว สารเคมี อาหารและเครื่องดื่ม ตามข้อมูลสินค้า
- งานที่ต้องกวนหลายถังสลับกัน เข็นย้ายถังต่อถัง · พื้นที่ที่ไม่อยากใช้มอเตอร์ไฟฟ้าใกล้ตัวทำละลาย ตามข้อมูลสินค้า
✕ ไม่เหมาะกับ
- ครีมข้น เจลข้น ยาง เพสต์ กาวข้นมาก (เกิน 1,000 mPa·s) — ต้องใช้เครื่องกวนแรงบิดสูงชนิดอื่น ตามข้อมูลสินค้า
- ถังปิดฝาที่มีแค่รูฝาเล็ก · ถัง IBC 1,000 ลิตร · ถังที่ใหญ่หรือสูงเกินฐานตัว U และระยะยก คำแนะนำทั่วไป
- พื้นเอียง/ขรุขระที่ล็อกล้อแล้วเครื่องยังโยก คำแนะนำทั่วไป
งานอาหาร ยา และเครื่องสำอาง ผู้ใช้ต้องตรวจความเหมาะสมของวัสดุที่สัมผัสวัตถุดิบ (แกนและใบกวนสแตนเลส 304) กับกระบวนการผลิตของตนเอง คำแนะนำทั่วไป
4เลือกรุ่นให้ตรงงาน
HOW TO CHOOSE
ก. ดูความข้นของวัตถุดิบก่อน ความหนืด mPa·s (ค่าประมาณที่อุณหภูมิห้อง) คำแนะนำทั่วไป
≈ 1น้ำ น้ำยาใส แอลกอฮอล์
≈ 50–100น้ำมันพืช สีที่เจือจางแล้ว
≈ 200–500น้ำมันเครื่อง หมึก/สีเหลว
≈ 1,000ขีดสูงสุดของเครื่องนี้
≈ 1,500+กลีเซอรีน น้ำเชื่อมข้น
≈ 2,000 ขึ้นไปน้ำผึ้ง ครีม เจล เพสต์
ใช้ได้ (≤ 1,000 mPa·s ตามข้อมูลสินค้า)ไม่เหมาะ
LPM200-6AMใบพัด รอบสูง 0–3,000 · ของเหลวหนืดต่ำ ต้องการให้ผงกระจายตัวเร็ว (สี หมึก น้ำยา สารละลาย) — กินลมมาก ตามข้อมูลสินค้า
LPM200-ARM5ลูกสูบ 0–750 รอบ · หนืดปานกลาง กวนต่อเนื่อง ใช้ลมน้อยสุด 397 ลิตร/นาที ปั๊มลมขนาดเล็กก็ขับได้ ตามข้อมูลสินค้า
LPM200-ARM7ลูกสูบ แรงบิดสูง รอบต่ำ 0–360 · ค่อนข้างข้นใกล้ 1,000 mPa·s เช่น กาว เรซิน สีข้น ตามข้อมูลสินค้า
ไม่แน่ใจความข้น — ส่งชื่อวัตถุดิบ ปริมาณต่อถัง และคลิปตอนเทให้ฝ่ายขายช่วยเลือก · วัตถุดิบเดียวกันจะข้นขึ้นเมื่ออากาศเย็นหรือเมื่อเติมผงมากขึ้น คำแนะนำทั่วไป
5เตรียมปั๊มลมและสายลม
AIR SUPPLY
ข. ขนาดปั๊มลมที่ต้องใช้ ตามรุ่น ปั๊มลมไม่ได้มากับเครื่อง
| รุ่น | อัตราใช้ลม ตามข้อมูลสินค้า | ปั๊มควรจ่ายลมได้จริง (FAD)
เผื่อ 25% คำแนะนำทั่วไป | สายลม ตามข้อมูลสินค้า | ขนาดปั๊มลมโดยประมาณ ประมาณการ |
|---|
| LPM200-ARM5 | 397 ลิตร/นาที | ≈ 500 ลิตร/นาที | 10 มม. | ปั๊มลมลูกสูบราว 5 แรงม้า หรือปั๊มลมสกรูราว 4 kW ขึ้นไป |
| LPM200-ARM7 | 985 ลิตร/นาที | ≈ 1,230 ลิตร/นาที | 10 มม. | ปั๊มลมสกรูราว 7.5–11 kW (10–15 แรงม้า) |
| LPM200-6AM | 3,680 ลิตร/นาที | ≈ 4,600 ลิตร/นาที | 12 มม. | ปั๊มลมสกรูขนาดใหญ่ ราว 22 kW (30 แรงม้า) ขึ้นไป — ปั๊มลมลูกสูบทั่วไปไม่พอ |
- ดูค่า "ปริมาณลมที่จ่ายได้จริง" (FAD) ที่แรงดัน 6–8 kgf/cm² ในสเปกปั๊มลม — ไม่ใช่ปริมาตรกระบอกสูบหรือขนาดถังพักลม · ถังพักใหญ่ช่วยได้แค่ช่วงสั้น ๆ คำแนะนำทั่วไป
- ใช้ปั๊มลมร่วมกับเครื่องอื่น ให้รวมลมของทุกเครื่องที่เปิดพร้อมกัน · กระบอกลมยกใช้ลมเพิ่มเล็กน้อยเฉพาะตอนยก/ลด คำแนะนำทั่วไป
- ลมไม่พอ → เกจแรงดันตกขณะกวน รอบตก แรงกวนหาย และปั๊มลมเดินไม่หยุด คำแนะนำทั่วไป
- ขนาดปั๊มในตารางเป็นการประมาณเพื่อวางแผน แต่ละยี่ห้อจ่ายลมไม่เท่ากัน ให้ยึดค่า FAD ของปั๊มที่จะใช้จริง ประมาณการ
ตัวอย่างการคิด คำแนะนำทั่วไป — ลูกค้ามีปั๊มลมที่จ่ายลมได้จริง 800 ลิตร/นาที ที่ 7 kgf/cm² และไม่ได้ใช้กับเครื่องอื่น ·
ARM5 (397 × 1.25 ≈ 500) ใช้ได้สบาย · ARM7 (985 × 1.25 ≈ 1,230) ลมไม่พอ รอบจะตกเมื่อกวนนาน · 6AM (≈ 4,600) ใช้ไม่ได้
ลมไม่พอ ทำอย่างไร — เลือกรุ่นที่ใช้ลมน้อยกว่า (ARM5 / ARM7) · ไม่เปิดเครื่องมือลมอื่นพร้อมกัน · เพิ่มขนาดปั๊มลมหรือต่อปั๊มลมเพิ่มเข้าท่อเดียวกัน ·
เดินท่อลมหลักให้ใหญ่และสั้น — ห้ามแก้ด้วยการตั้งแรงดันสูงกว่า 8 kgf/cm² คำแนะนำทั่วไป
5เตรียมปั๊มลมและสายลม (ต่อ)
AIR CONNECTION · FRL
ค. เส้นทางลม Air Path
ปั๊มลม + ถังพักลมจ่ายลมพอกับรุ่น ระบายน้ำทิ้งเป็นประจำ
›
วาล์วเปิด-ปิดลมหลักที่ท่อลมของโรงเรือน/ปั๊ม
›
สายลม 12 / 10 มม.ยาวไม่เกินจำเป็น ไม่พับงอ
›
ชุด FRL บนเสา (A)กรองน้ำ-ฝุ่น · ตั้งแรงดัน · เติมน้ำมัน
›
ชุดวาล์วบนเสาปรับลมเข้ามอเตอร์ · คันโยกยก (7)
›

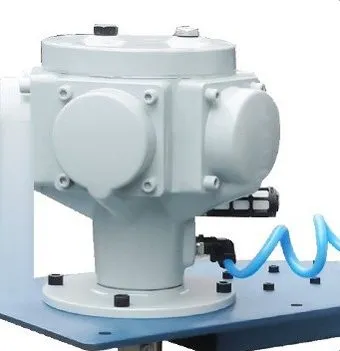

มอเตอร์ลม (1) / กระบอกลมยก (9)
สีเทา = ระบบลมของผู้ใช้ คำแนะนำทั่วไป · สีฟ้า = อยู่บนตัวเครื่อง (ลำดับตามที่เห็นในคลิปสาธิต)
ง. ตั้งชุดกรองลม-ปรับแรงดัน-เติมน้ำมัน (FRL) Filter · Regulator · Lubricator
- ต่อสายลมจากปั๊มเข้าชุด FRL ตามลูกศรทิศทางลมบนตัว FRL ขันข้อต่อให้แน่น ใช้สายลม 12 มม. (6AM) / 10 มม. (ARM5, ARM7) ตามข้อมูลสินค้า
- ตั้งแรงดัน — ดึงปุ่มหมุนบนตัวปรับแรงดันขึ้น หมุนตามเข็มนาฬิกาเพิ่มแรงดัน ทวนเข็มลดแรงดัน ดูเกจให้อยู่ 6–8 kgf/cm² (≈ 85–114 psi) แล้วกดปุ่มล็อก ตามข้อมูลสินค้า — ห้ามเกิน 8 kgf/cm²
- เติมน้ำมันหล่อลื่น ในถ้วยเติมน้ำมัน (ตัวขวา) — ปิดลมและระบายแรงดันก่อน คลายจุกเติมด้านบน เติมน้ำมันสำหรับเครื่องมือลม (air tool oil) ประมาณ 2 ใน 3 ถ้วย คำแนะนำทั่วไป
· มอเตอร์ลมขาดน้ำมันจะสึกเร็ว ตามข้อมูลสินค้า
- ปรับปริมาณน้ำมัน ด้วยสกรูปรับหยดบนถ้วย ให้มีละอองน้ำมันบาง ๆ ที่ทางลมออกของมอเตอร์ ไม่มากจนพ่นเป็นละอองหนา คำแนะนำทั่วไป
- ระบายน้ำที่ถ้วยกรอง (ตัวซ้าย) ทุกวันด้วยปุ่ม/วาล์วระบายใต้ถ้วย และระบายน้ำที่ถังพักลมของปั๊มด้วย ตามข้อมูลสินค้า

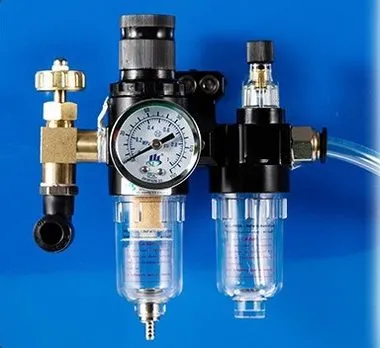

A ชุด FRL ที่มากับเครื่อง
น้ำมันที่ห้ามใช้ — น้ำมันเครื่องยนต์ น้ำมันเบรก น้ำมันพืช หรือน้ำมันข้นที่ไม่ใช่สำหรับเครื่องมือลม อาจทำให้ซีลบวมและมอเตอร์ติดขัด คำแนะนำทั่วไป
จ. ตรวจก่อนเปิดลมครั้งแรก First Air-up คำแนะนำทั่วไป

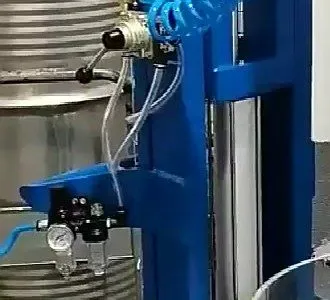

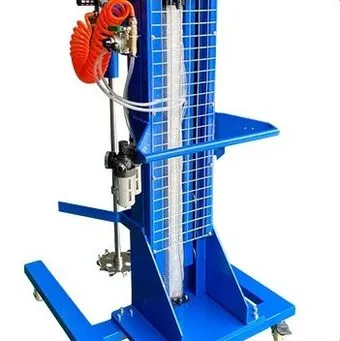

ตำแหน่งชุด FRL และชุดวาล์วบนเสา (ภาพจากคลิปสาธิต)

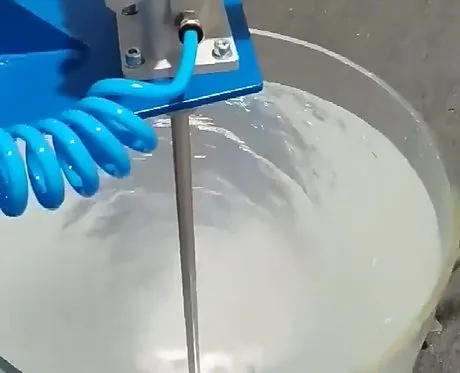

C สายลมขดสปริงเข้ามอเตอร์ (ภาพจากคลิปสาธิต)
- เปิดลมหลักช้า ๆ ฟังเสียงลมรั่วตามข้อต่อ — ถ้ามีเสียงฟู่ ปิดลมแล้วขันใหม่
- เกจที่ FRL ต้องค้างที่ 6–8 kgf/cm² ขณะเครื่องหยุด และไม่ตกลงมากขณะกวน (ตกมาก = ลมไม่พอ)
- ทดสอบคันโยกยกขึ้น-ลงโดยยังไม่มีถัง เพื่อจำทิศทางคันโยก
- ทดสอบมอเตอร์ครั้งแรกในถังที่มีน้ำเปล่า ใบกวนจม รอบต่ำก่อน
- สายลมจากปั๊มถึงเครื่อง ใช้ขนาดไม่เล็กกว่า 12 มม. (6AM) / 10 มม. (ARM5, ARM7) ยาวเท่าที่จำเป็น สายยาวหรือเล็กไปทำให้แรงดันที่เครื่องตก
- วางสายลมไม่ให้ล้อเครื่องหรือรถเข็นทับ และไม่ให้พาดผ่านทางเดิน
6วิธีใช้งานทีละขั้น
OPERATION

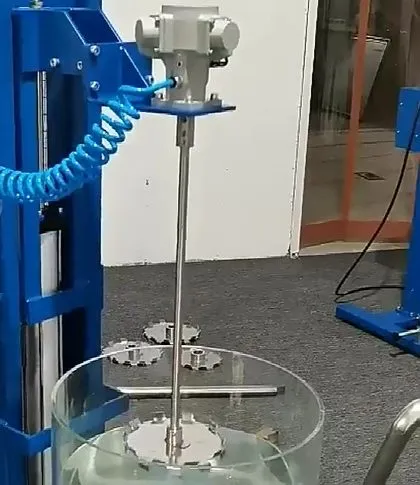

ขั้น 2–4ยกหัวกวนขึ้น แล้วเข็นถังเข้ากลางฐานตัว U

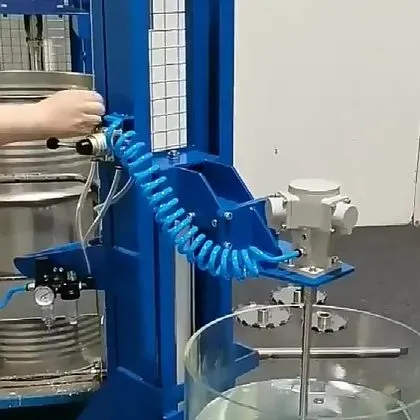

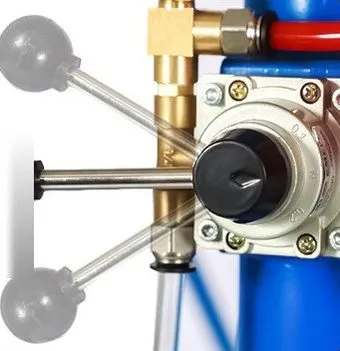

ขั้น 5โยกคันวาล์วควบคุมการยก (7) ลดใบกวนลงถัง

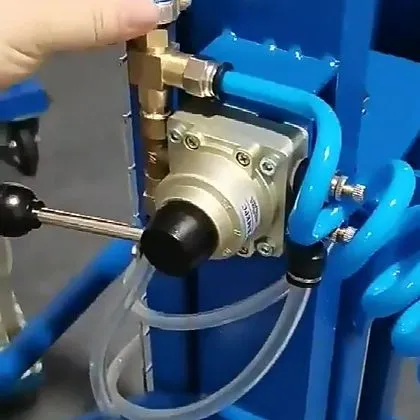

ขั้น 6–7ชุดวาล์วบนเสา: ปุ่มหมุนทองเหลืองปรับลม · คันโยกหัวบอลดำ = ยก
ภาพจากคลิปสาธิต (ถังใสใช้ทดสอบ) · ตำแหน่งปุ่มหมุนปรับลมอ่านจากคลิป ⚠ ยังไม่ได้ยืนยัน — ก่อนใช้งานจริงให้ทดลองกับถังน้ำเปล่าตามหน้า 6 ข้อ จ.
- เตรียมพื้นที่ — พื้นเรียบแข็ง ปั๊มลมพร้อม แรงดันที่เกจ FRL 6–8 kgf/cm² ถ้วยน้ำมันมีน้ำมัน ถ้วยกรองระบายน้ำแล้ว ตามข้อมูลสินค้า
- ยกหัวกวนขึ้นสุด — โยกคันวาล์วควบคุมการยกให้หัวกวนขึ้นจนใต้ใบกวนพ้นปากถัง (ยกสุดสูง 1,092 มม. จากพื้น) ตามข้อมูลสินค้า
- วางถังให้ตรงกลาง — เข็นเครื่องครอบถัง (หรือเข็นถังเข้า) ให้ถังอยู่กลางฐานตัว U แกนกวนอยู่กลางปากถัง ใบกวนไม่ชนผนัง ตามข้อมูลสินค้า

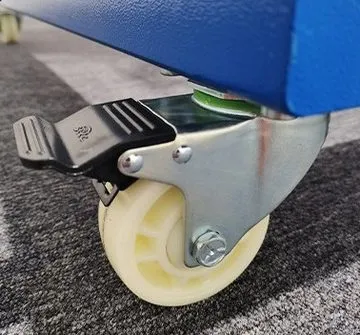

- ล็อกเบรกล้อหลังทั้ง 2 ล้อ — กดก้านเบรกลงจนล้อหมุนไม่ได้ ดันเครื่องทดสอบว่าไม่เลื่อน ตามข้อมูลสินค้า
- ลดหัวกวนลงถัง — โยกคันวาล์วอีกทาง หัวกวนลงเองช้า ๆ ปล่อยคันกลับตำแหน่งกลางเมื่อได้ความสูงที่ต้องการ
· ให้ใบกวนทั้ง 2 ชุดจมในของเหลว จานกระจายอยู่เหนือก้นถังราว 1 ช่วงใบ (≈ 100–200 มม.) ไม่แตะก้นถัง คำแนะนำทั่วไป
- เปิดลมเข้ามอเตอร์ช้า ๆ — เริ่มจากวาล์วปรับลมเปิดน้อย (หรือหรี่แรงดันที่ FRL ลงก่อน) ให้แกนเริ่มหมุนรอบต่ำ ห้ามเปิดเต็มทันที โดยเฉพาะ 6AM ที่หมุนได้ถึง 3,000 รอบ/นาที ตามข้อมูลสินค้า
- ปรับรอบ — เพิ่มลมทีละน้อยจนผิวของเหลวเคลื่อนไหวทั่วถัง ไม่เกิดน้ำวนลึกจนเห็นใบกวน ไม่กระเด็นและไม่ตีฟอง · เติมผงช้า ๆ ขณะกวนที่รอบปานกลาง คำแนะนำทั่วไป
- ระหว่างกวน — เฝ้าดู ฟังเสียง ดูเกจแรงดันไม่ตก · ห้ามสอดมือหรือไม้กวนเข้าถังขณะใบหมุน ตามข้อมูลสินค้า
- หยุด — ปิดวาล์วปรับลม รอให้ใบกวนหยุดสนิท ตามข้อมูลสินค้า
- ยกหัวกวนขึ้น — ยกพ้นผิวของเหลวเล็กน้อย รอให้ของเหลวหยดกลับลงถัง แล้วยกต่อจนพ้นปากถัง ปลดเบรก เข็นออก คำแนะนำทั่วไป
- ทำความสะอาดทันที — ล้างแกนและใบกวนด้วยน้ำหรือตัวทำละลายที่เข้ากับวัตถุดิบ ก่อนแห้งติดใบ (หน้า 9) ตามข้อมูลสินค้า

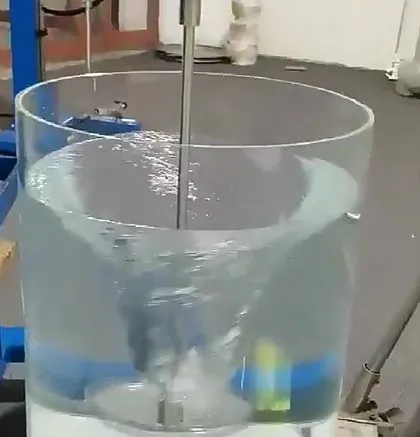

ขณะกวน — ถ้าเกิดน้ำวนลึกขนาดนี้ ให้ลดรอบ (ภาพจากคลิปสาธิต)
ห้ามเปิดลมขณะใบกวนอยู่นอกของเหลว — แกนยาว 1,000 มม. หมุนรอบสูงในอากาศจะสั่นและเหวี่ยง ของเหลวที่ติดใบจะกระเด็น ตามข้อมูลสินค้า
ย้ายไปกวนถังถัดไป — ปิดลม รอหยุดสนิท ยกหัวกวนขึ้น เช็ดแกนและใบ (สารคนละชนิดต้องล้างให้สะอาดก่อน)
ปลดเบรก เข็นไปถังใหม่ แล้วเริ่มขั้น 3 ใหม่ คำแนะนำทั่วไป
ปรับรอบด้วยอะไร — วาล์วปรับลมปรับปริมาณลมเข้ามอเตอร์ = ปรับรอบได้ต่อเนื่อง ตามข้อมูลสินค้า ·
การลดแรงดันที่ FRL ก็ทำให้รอบและแรงบิดลดลงเช่นกัน แต่ห้ามตั้งเกิน 8 kgf/cm² คำแนะนำทั่วไป
- สารไวไฟ ทินเนอร์ ตัวทำละลาย — มอเตอร์ลม ไม่มีขดลวดไฟฟ้า ไม่เกิดประกายไฟจากมอเตอร์ ตามข้อมูลสินค้า แต่การกวนและการไหลของของเหลวทำให้เกิดไฟฟ้าสถิตได้ ·
ต้องต่อสายดินถังและเครื่อง ระบายอากาศดี ไม่มีแหล่งจุดติดไฟ ตั้งปั๊มลมไว้นอกบริเวณไอระเหย และให้ผู้รับผิดชอบด้านความปลอดภัยประเมินพื้นที่ก่อนใช้ ตามข้อมูลสินค้า
- ชิ้นส่วนหมุน — ห้ามสอดมือ เครื่องมือ หรือไม้กวนเข้าถังขณะใบกวนหมุน · ปิดลมและรอใบหยุดสนิทก่อนยกหัวกวนขึ้น · เก็บผมยาวและเสื้อผ้าหลวมให้เรียบร้อย ตามข้อมูลสินค้า
- แขนหัวกวนเคลื่อนที่ขึ้น-ลง — ก่อนโยกคันยก ดูว่าไม่มีมือหรือศีรษะอยู่ใต้ถาดมอเตอร์และระหว่างถาดกับปากถัง คำแนะนำทั่วไป
- อย่าทิ้งหัวกวนค้างไว้สูงแล้วปิดลมหลัก — ยังไม่ได้ยืนยันว่ากระบอกลมจะค้างตำแหน่งได้นานเมื่อไม่มีลม ⚠ ยังไม่ได้ยืนยัน ให้ลดหัวลงต่ำสุดก่อนปิดลมและก่อนเลิกงาน
- ลมอัด — ใช้แรงดันไม่เกิน 8 kgf/cm² · ปิดลมและระบายแรงดันก่อนถอดสาย เติมน้ำมัน ล้าง หรือตรวจซ่อม · ห้ามเป่าลมอัดเข้าหาร่างกาย ตามข้อมูลสินค้า
- เครื่องล้ม/เลื่อน — ล็อกเบรกล้อหลังทุกครั้งก่อนกวน · เข็นช้า ๆ ขณะลดหัวกวนต่ำสุด · ห้ามเข็นบนทางลาด คำแนะนำทั่วไป
- อุปกรณ์ป้องกัน — แว่นตานิรภัย ถุงมือที่ทนสารที่กวน และที่ครอบหูถ้าอยู่ใกล้เครื่องนาน (มอเตอร์ลมมีเสียงลมออก) คำแนะนำทั่วไป
✕เปิดลมขณะใบกวนอยู่นอกของเหลว
✕เปิดลมเต็มทันที (โดยเฉพาะ 6AM)
✕กวนโดยไม่ล็อกเบรกล้อ
✕ตั้งแรงดันเกิน 8 kgf/cm²
✕กวนตัวทำละลายโดยไม่ต่อสายดิน
เทคนิคให้กวนได้ดี Tips คำแนะนำทั่วไป
- น้ำวนลึก/ดูดอากาศเป็นฟอง — ลดรอบ หรือเลื่อนถังให้แกนเยื้องจากกลางถังเล็กน้อย (ใบกวนยังห่างผนัง) เพื่อตัดน้ำวน
- ของเหลวเหลือน้อยในถัง — ลดหัวกวนลงให้ใบยังจม และลดรอบลง ใบที่อยู่ใกล้ผิวจะตีอากาศเข้า
- เติมผง — โรยช้า ๆ ที่ขอบน้ำวนขณะกวนรอบปานกลาง จานกระจายฟันเลื่อยช่วยแตกก้อน · ไม่เททีเดียวจนจับก้อนที่ก้นถัง
- ตะกอนก้นถังแน่น — เริ่มรอบต่ำ ค่อย ๆ ลดหัวกวนลงทีละน้อย ไม่ฝืนเร่งรอบ
- ใส่ของเหลวไม่เต็มขอบถัง — เว้นที่ว่างด้านบนกันล้นเมื่อเกิดน้ำวน
- 6AM รอบสูง — ส่วนใหญ่ไม่ต้องเปิดถึงรอบสูงสุด ใช้รอบเท่าที่ผิวของเหลวเคลื่อนทั่วถังพอ

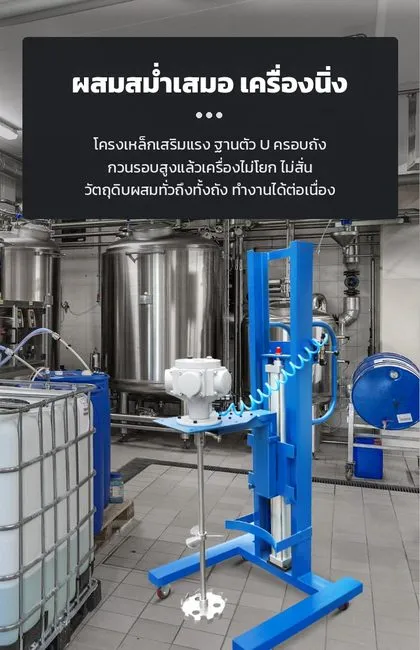

ฐานตัว U ครอบถัง เครื่องนิ่งขณะกวน (ภาพสินค้า)
ก่อนเลิกงานทุกวัน
- ปิดวาล์วปรับลม → ยกหัวกวนออกจากถัง → ล้างแกนและใบกวน → ลดหัวกวนลงต่ำสุด → ล็อกเบรก ตามข้อมูลสินค้า
- ปิดวาล์วลมหลัก ระบายแรงดันในสาย และระบายน้ำที่ถ้วยกรองลม ตามข้อมูลสินค้า
- ปิดฝาถังวัตถุดิบที่กวนแล้ว โดยเฉพาะตัวทำละลาย เพื่อกันไอระเหย คำแนะนำทั่วไป
| หลังใช้ทุกครั้ง | ยกหัวขึ้น ล้างแกนและใบกวนสแตนเลสด้วยน้ำ/ตัวทำละลายที่เข้ากับวัตถุดิบ เช็ดให้แห้ง ก่อนวัตถุดิบแห้งติดใบ · เช็ดตัวมอเตอร์ด้วยผ้า ห้ามฉีดน้ำเข้ามอเตอร์และทางลม ตามข้อมูลสินค้า |
| ทุกวัน | ระบายน้ำที่ถ้วยกรองลม (FRL) และถังพักลมของปั๊ม · ดูระดับน้ำมันในถ้วยเติมน้ำมัน เติมน้ำมันเครื่องมือลมเมื่อพร่อง ตามข้อมูลสินค้า |
| ทุกสัปดาห์ | ตรวจข้อต่อสายลมไม่รั่ว สายไม่แตก · ตรวจน็อตยึดข้อต่อแกน (คัปปลิ้ง) · ตรวจล้อและเบรกล็อกได้ ตามข้อมูลสินค้า |
| ทุกเดือน | ทำความสะอาดไส้กรองลม · ตรวจกระบอกลมยกขึ้นลงทำงานลื่น ไม่ตกเอง · ตรวจแกนกวนไม่คด ใบไม่บิ่น คำแนะนำทั่วไป |
| จัดเก็บ | เก็บในที่แห้ง ลดหัวลงต่ำสุด ล็อกเบรก ปิดวาล์วลมหลัก ปลดสายลม ตามข้อมูลสินค้า |
9อาการผิดปกติและวิธีแก้
TROUBLESHOOTING
| อาการ | สาเหตุที่เป็นไปได้ | วิธีแก้ไข |
|---|
| เปิดลมแล้วมอเตอร์ไม่หมุน | ลมหลักยังไม่เปิด / สายลมหลุด-พับ · เกจแรงดันต่ำ · วาล์วปรับลมยังปิด · ใบกวนติดตะกอนหรือวัตถุดิบข้นเกิน · มอเตอร์ขาดน้ำมันฝืด | ตรวจลมหลัก สายลม และเกจ (6–8 kgf/cm²) · เปิดวาล์วปรับลม · ยกใบให้พ้นตะกอนแล้วเริ่มรอบต่ำ · เติมน้ำมันที่ถ้วยเติมน้ำมัน |
| หมุนช้า แรงกวนไม่พอ รอบตกเมื่อกวน | ปั๊มลมจ่ายลมไม่พอกับรุ่น (6AM ต้องการ 3,680 ลิตร/นาที) · สายลมเล็ก/ยาวเกิน · ไส้กรองตัน · ตั้งแรงดันต่ำ · ทางลมออกของมอเตอร์อุดตัน · วัตถุดิบข้นเกิน 1,000 mPa·s | เทียบ FAD ของปั๊มกับตารางหน้า 5 · ใช้สายตามขนาดและสั้นลง · ล้าง/เปลี่ยนไส้กรอง · ตั้งแรงดัน 6–8 · ทำความสะอาดทางลมออก · เปลี่ยนเป็นรุ่น ARM7 หรือเครื่องชนิดอื่น |
| หัวกวนเลื่อนลงเอง / ยกไม่ขึ้น / ขึ้นช้า | แรงดันลมต่ำหรือลมหลักถูกปิด · สายลมไปกระบอกลมรั่วหรือหลุด · ซีลกระบอกลมหรือวาล์วรั่ว · คันโยกไม่กลับตำแหน่งกลาง | ตรวจเกจและสายใสที่ต่อเข้ากระบอกลม · ปล่อยคันโยกให้กลับตำแหน่งกลาง · ถ้ายังเลื่อนลง ลดหัวลงต่ำสุด หยุดใช้ แล้วติดต่อฝ่ายบริการ |
| มีเสียงลมรั่ว ฟู่ | ข้อต่อหลวม · สายลมแตก/ปลายสายเฉียง · ถ้วยกรองหรือถ้วยน้ำมันปิดไม่แน่น | ปิดลม ระบายแรงดัน ขันข้อต่อ ตัดปลายสายให้ตรงแล้วเสียบใหม่ · หาจุดรั่วด้วยน้ำสบู่ (เกิดฟอง) |
| เครื่องสั่น เสียงดังผิดปกติ | ไม่ได้ล็อกเบรก/พื้นไม่เรียบ · น็อตข้อต่อแกนหลวม · แกนคด · ใบกวนชนผนังหรือก้นถัง · รอบสูงขณะของเหลวน้อย | หยุดเครื่อง ล็อกเบรก วางถังกลางฐาน U · ขันน็อตคัปปลิ้ง · ยกใบให้พ้นก้นถัง · ลดรอบ · แกนคดห้ามใช้ต่อ |
| ของเหลวกระเด็น น้ำวนลึก ฟองมาก | รอบสูงเกิน · ใบกวนอยู่ตื้นใกล้ผิว · ของเหลวน้อย · แกนอยู่กลางถังพอดี | ลดรอบ · ลดหัวกวนให้ใบจมลึกขึ้น · เยื้องแกนจากกลางถังเล็กน้อย |
| ละอองน้ำมันออกทางลมออกมาก | ปรับหยดน้ำมันที่ถ้วยเติมน้ำมันมากเกินไป | หมุนสกรูปรับหยดลดลงจนเหลือละอองบาง ๆ |
| มีน้ำหรือสนิมออกทางลมออก | ลมอัดชื้น ไม่ได้ระบายน้ำถ้วยกรองและถังพักลม | ระบายน้ำทุกวัน · ถ้าลมชื้นมาก พิจารณาติดเครื่องทำลมแห้งที่ปั๊มลม |
| เข็นยาก ล้อไม่หมุน | เบรกยังล็อก · คราบวัตถุดิบหรือเศษติดล้อ | ปลดเบรกทั้ง 2 ล้อ · ทำความสะอาดล้อ |
ตรวจกระบอกลมยก "ไม่ตกเอง" (ทุกเดือน) คำแนะนำทั่วไป — ยกหัวกวนขึ้นครึ่งทางโดยไม่มีถัง ปล่อยคันโยกกลับตำแหน่งกลาง
ทำเครื่องหมายระดับถาดมอเตอร์ไว้ที่เสา แล้วสังเกตระหว่างทำงานอื่น — ถ้าหัวกวนเลื่อนลงจนเห็นได้ชัด ให้ตรวจสายใสที่ต่อกระบอกลมและแจ้งฝ่ายบริการ
สาเหตุและวิธีแก้เป็นคำแนะนำทั่วไป · ทำตามแล้วยังไม่หาย — หยุดใช้ แล้วติดต่อฝ่ายบริการ ห้ามแกะมอเตอร์ลมหรือกระบอกลมซ่อมเอง
ใช้ไฟบ้านได้ไหม?ตัวเครื่องไม่ใช้ไฟเลย ใช้ลมอัด ตามข้อมูลสินค้า แต่ต้องมีปั๊มลม ซึ่งใช้ไฟ — ปั๊มลมที่จ่ายลมพอสำหรับ ARM7 และ 6AM ส่วนใหญ่ใช้ไฟ 3 เฟส 380V ส่วน ARM5 ใช้ปั๊มขนาดเล็กได้ คำแนะนำทั่วไป
ต้องใช้ปั๊มลมขนาดเท่าไหร่?ดูจากอัตราใช้ลม: ARM5 397 · ARM7 985 · 6AM 3,680 ลิตร/นาที ที่ 6–8 kgf/cm² ตามข้อมูลสินค้า ปั๊มควรจ่ายลมได้จริงมากกว่านี้ ~25% — ดูตารางหน้า 5 คำแนะนำทั่วไป
ใช้กับทินเนอร์/ตัวทำละลายได้ไหม?นิยมใช้ เพราะมอเตอร์ลมไม่มีขดลวดไฟฟ้า ไม่เกิดประกายไฟจากมอเตอร์ ตามข้อมูลสินค้า แต่ต้องต่อสายดินถังและเครื่อง ระบายอากาศดี และให้ผู้รับผิดชอบความปลอดภัยประเมินพื้นที่ก่อน (หน้า 8)
ใช้กับถังพลาสติกได้ไหม?ได้ — ถังพลาสติก 200 ลิตรแบบเปิดฝาบน ตามข้อมูลสินค้า · วางถังกลางฐาน U ใบกวนไม่ชนผนัง · ถ้ากวนตัวทำละลายในถังพลาสติก ต้องระวังไฟฟ้าสถิตเป็นพิเศษ คำแนะนำทั่วไป
ของข้นมาก ครีม กาวข้น ได้ไหม?ได้ไม่เกิน 1,000 mPa·s ตามข้อมูลสินค้า — ราวน้ำมันเครื่อง/สีเหลว · ครีม เจล น้ำผึ้ง เพสต์ ข้นเกินไป คำแนะนำทั่วไป · ใกล้ขีดสูงสุดให้เลือก ARM7
ถังปิดฝา (มีแค่รูฝา) ใช้ได้ไหม?ไม่ได้ — ใบกวน Ø200 มม. ต้องลงทางปากถังเปิดฝาบน ตามข้อมูลสินค้า · ถังปิดฝาให้สอบถามเครื่องกวนแบบสอดรูฝาถังจากฝ่ายขาย
ใส่ได้สูงสุดกี่ลิตร / ถังขนาดอื่นได้ไหม?ออกแบบสำหรับถัง 200 ลิตร (200–250 ลิตร) ตามข้อมูลสินค้า · ถังที่ใหญ่หรือสูงกว่านี้ให้เช็กกับแบบขนาดหน้า 4 ก่อน (ใต้ใบกวนยกสุด 1,092 มม.)
เครื่องหนักเท่าไหร่ / ลังขนาดเท่าไหร่?ยังไม่มีข้อมูล ⚠ ยังไม่ได้ยืนยัน · ขนาดตัวเครื่อง: ฐาน 800 × 780 มม. สูง 1,613 มม. ขณะลดหัวกวน ตามข้อมูลสินค้า — สอบถามฝ่ายขายก่อนคิดค่าขนส่ง
เช็กลิสต์ก่อนเปิดเครื่องทุกครั้ง Pre-use Checklist
- ปั๊มลมจ่ายลมพอกับรุ่น (หน้า 5)
- เกจ FRL 6–8 kgf/cm² · ถ้วยน้ำมันมีน้ำมัน · ถ้วยกรองระบายน้ำแล้ว
- ถังอยู่กลางฐาน U · ล็อกเบรกล้อหลังทั้ง 2 ล้อ
- ใบกวนทั้ง 2 ชุดจมของเหลว ไม่แตะก้นถัง
- วาล์วปรับลมเปิดน้อยก่อนเริ่ม
- สารไวไฟ: ต่อสายดินถังและเครื่องแล้ว · สวมแว่นตาและถุงมือ
สรุปสำหรับฝ่ายขาย — แนะนำรุ่นให้ลูกค้า Quick Guide
| ลูกค้าบอกว่า | แนะนำ | สิ่งที่ต้องถามต่อ |
|---|
| ของเหลวใส/สีเจือจาง อยากให้ผงกระจายเร็ว และมีปั๊มลมสกรูใหญ่ | LPM200-6AM | ปั๊มลมจ่ายได้ ≥ 4,600 ลิตร/นาที จริงไหม (หน้า 5) |
| กวนต่อเนื่อง ของเหลวไม่ข้นมาก มีปั๊มลมเล็ก | LPM200-ARM5 | ปั๊มลมจ่ายได้ ≥ 500 ลิตร/นาที · ความข้นไม่เกิน 1,000 mPa·s |
| กาว เรซิน สีข้น ใกล้ 1,000 mPa·s ต้องการแรงบิด | LPM200-ARM7 | ปั๊มลมจ่ายได้ ≥ 1,230 ลิตร/นาที · ข้นเกินนี้ใช้ไม่ได้ |
| ครีม เจล เพสต์ ถังปิดฝา หรือถัง IBC | ไม่เหมาะ | แนะนำเครื่องกวนชนิดอื่น |
งานที่ใช้เคมีสี-หมึกพิมพ์พิมพ์-ย้อมพ่นสีอาหารและเครื่องดื่มยาเครื่องสำอางบำบัดน้ำเสีย (สารตกตะกอน)
