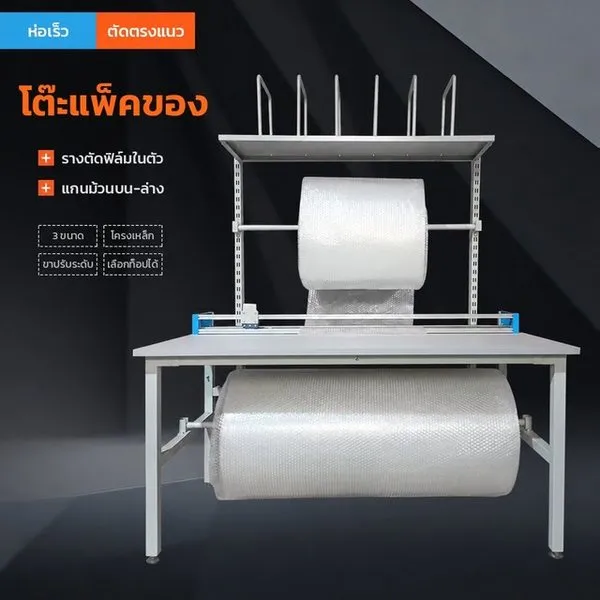

โต๊ะสำหรับแพ็คและห่อพัสดุ มีแกนใส่ม้วนวัสดุทั้งบนโต๊ะและใต้โต๊ะ ดึงบับเบิ้ลหรือฟิล์มมาปูบนโต๊ะ แล้วเลื่อนใบมีดไปตามรางตัด ได้แผ่นที่ตัดตรงแนวในครั้งเดียว ไม่ต้องวัดและตัดด้วยกรรไกร ช่วยให้แพ็คของได้เร็วและลดเศษวัสดุ
- 1รางตัดพร้อมใบมีดเลื่อนติดตามแนวยาวของโต๊ะ ตัดบับเบิ้ล ฟิล์ม กระดาษคราฟท์ได้ตรงแนว
- 2แกนใส่ม้วน 2 ตำแหน่งบนโต๊ะสำหรับม้วนที่ใช้บ่อย และใต้โต๊ะสำหรับม้วนใหญ่ แกนหมุนได้
- 3ชั้นวางด้านบนพร้อมซี่กั้นเสียบกล่องพับ แผ่นลัง และซองพัสดุไว้หยิบใช้ได้ทันที

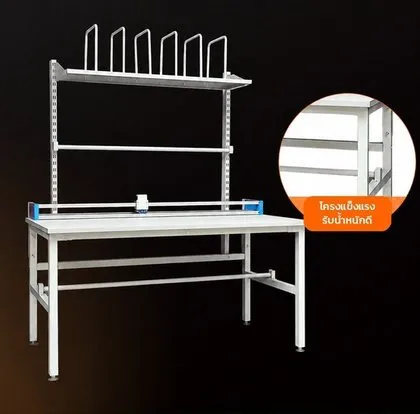

- 4โครงเหล็กหนา 1.5 มม. พ่นสีฝุ่นมีคานเสริมด้านบนและช่วงขา ชั้นบนยึดกับเสา ไม่กดบนท็อปโต๊ะ
- 5ขาปรับระดับ · เลือกท็อปได้ปรับให้โต๊ะไม่โยกบนพื้นไม่เรียบ · สั่งท็อปแบบอื่นได้ 6 แบบ
ขนาดที่มีให้เลือก ยาว × ลึก × สูงรวมชั้นบน
| รหัสสินค้า | ยาว | ลึก | สูงรวมชั้นบน | สูงถึงพื้นโต๊ะ |
|---|---|---|---|---|
| 24827 | 120 ซม. | 75 ซม. | 180 ซม. | ประมาณ 80 ซม. |
| 24842 | 150 ซม. | 75 ซม. | 180 ซม. | ประมาณ 80 ซม. |
| 24843 | 180 ซม. | 75 ซม. | 180 ซม. | ประมาณ 80 ซม. |
เลือกขนาดโต๊ะให้ยาวกว่าหน้ากว้างของม้วนวัสดุ เช่น ม้วนบับเบิ้ลกว้าง 1.3 เมตร ใช้โต๊ะ 150 หรือ 180 ซม. · ภาพสินค้าอาจต่างจากของจริงเล็กน้อย
สารบัญ Contents
- 1ส่วนประกอบ และอุปกรณ์ในชุด2
- 2ความปลอดภัย3
- 3การประกอบโต๊ะ3
- 4วิธีใช้งาน4
- 5การดูแลรักษา5
- 6แก้ปัญหาเบื้องต้น5
- 7ข้อมูลจำเพาะ · ท็อปโต๊ะ · อุปกรณ์เสริม6
- ☎ติดต่อฝ่ายบริการ6
เหมาะสำหรับ Applications
ร้านค้าออนไลน์คลังสินค้า / ศูนย์กระจายสินค้าจุดรับ-ส่งพัสดุไลน์บรรจุสินค้าแผนกจัดส่งห่อสินค้าแตกง่ายโต๊ะงานช่าง (ติดอุปกรณ์เสริม)
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
1

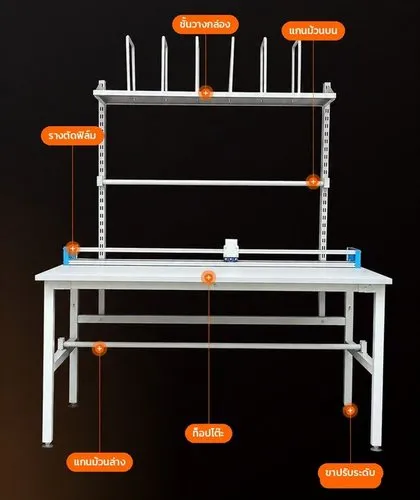

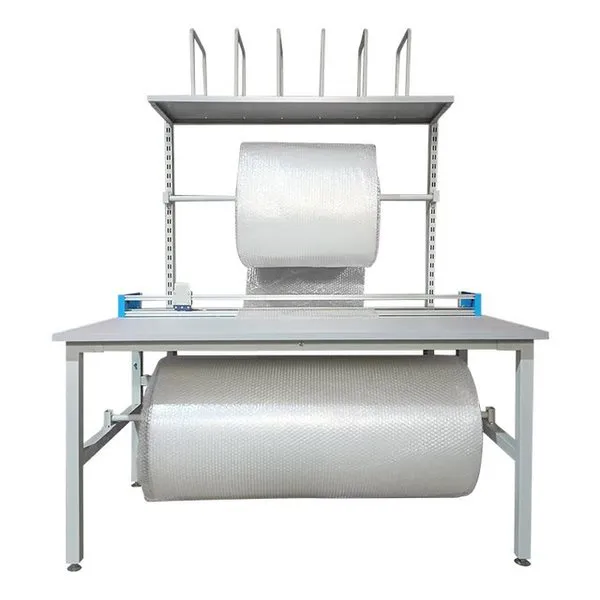

ส่วนประกอบ และอุปกรณ์ในชุด
PARTS & PACKAGE CONTENTS
1234567| 1 | ชั้นวางด้านบนพร้อมซี่กั้น เสียบกล่องพับ แผ่นลัง ซองพัสดุ เป็นช่อง ๆ · ใช้วางของเบาเท่านั้น |
| 2 | เสาตั้งเจาะรู (ซ้าย-ขวา) ยึดชั้นบนและแกนม้วนบน เจาะรูเป็นระยะ ปรับระดับความสูงได้ · มีคานยึดชั้นบนกับโครงขาโต๊ะ |
| 3 | แกนม้วนด้านบน ใส่ม้วนบับเบิ้ลหรือฟิล์มที่ใช้บ่อย แกนหมุนได้ ดึงวัสดุลงมาบนโต๊ะได้ทันที |
| 4 | รางตัด + ใบมีดเลื่อน ติดที่ขอบหลังท็อปโต๊ะตามแนวยาว ดึงวัสดุลอดใต้ราง แล้วเลื่อนใบมีดตัดได้ตรงแนว |
| 5 | ท็อปโต๊ะ แผ่นหนาแบบคอมโพสิต ขอบหุ้มพลาสติก พื้นที่กว้างสำหรับปูวัสดุและห่อของ |
| 6 | แกนม้วนใต้โต๊ะ ใส่ม้วนขนาดใหญ่หรือม้วนสำรอง ไม่เกะกะพื้นที่บนโต๊ะ |
| 7 | ขาโต๊ะ + ขาปรับระดับ โครงเหล็กพ่นสี มีคานเสริมช่วงขา · หมุนขาปรับระดับให้โต๊ะตั้งได้สมดุล |
อุปกรณ์ในชุด In the box · จัดส่งแบบถอดประกอบ
| ลำดับ | รายการ | จำนวน |
|---|---|---|
| 1 | โครงขาโต๊ะ พร้อมคานเสริม | 1 ชุด |
| 2 | ท็อปโต๊ะ | 1 แผ่น |
| 3 | เสาตั้งเจาะรู · คานยึด · ชั้นวางพร้อมซี่กั้น | 1 ชุด |
| 4 | แกนม้วน (ด้านบน / ใต้โต๊ะ) | 2 แกน |
| 5 | รางตัดพร้อมใบมีดเลื่อน | 1 ชุด |
| 6 | ขาปรับระดับ · น็อตและสกรูสำหรับประกอบ | 1 ชุด |
ม้วนบับเบิ้ล/ฟิล์มที่เห็นในภาพไม่รวมในชุด · รายการชิ้นส่วนอาจต่างกันเล็กน้อยตามล็อตการผลิต ให้ตรวจกับใบส่งของ
· อุปกรณ์เสริม (แผงแขวนเครื่องมือ ชั้นเพิ่ม แขนจับจอ ฯลฯ) สั่งแยก ดูหน้า 6
เมื่อแกะลัง ตรวจว่าชิ้นส่วนครบ โครงเหล็กไม่บิดงอ ท็อปโต๊ะไม่แตกบิ่น และรางตัดไม่คด หากพบความผิดปกติอย่าเพิ่งประกอบ ให้ถ่ายรูปแล้วติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
2
ความปลอดภัย — อ่านก่อนใช้งาน
SAFETY INSTRUCTIONS
ใบมีดคม
- เลื่อนใบมีดด้วยตัวจับบนรางเท่านั้น ห้ามวางนิ้วหรือมือในแนวราง · เก็บโต๊ะให้พ้นมือเด็ก
- ถอดหรือเปลี่ยนใบมีดอย่างระมัดระวัง สวมถุงมือ และทิ้งใบมีดเก่าโดยห่อให้มิดชิด
การประกอบ ยก และตั้งโต๊ะ
- ประกอบและยกโต๊ะอย่างน้อย 2 คน (โต๊ะยาว 120–180 ซม.) · ตั้งบนพื้นเรียบ ในร่ม ไม่โดนฝนหรือน้ำขัง
- ปรับขาปรับระดับให้โต๊ะไม่โยกก่อนใช้งาน และขันน็อตทุกจุดให้แน่น
การรับน้ำหนัก
- วางของหนักบนท็อปโต๊ะโดยกระจายน้ำหนัก · ชั้นบนใช้วางกล่องเปล่า แผ่นลัง และวัสดุเบาเท่านั้น
- ห้ามปีน นั่ง หรือยืนบนโต๊ะและชั้นบน · ไม่วางของร้อนจัด หัวแร้ง หรือปืนลมร้อนบนท็อปโดยตรง
3
การประกอบโต๊ะ คำแนะนำทั่วไป
ASSEMBLY · ลำดับจริงให้ดูตามชิ้นส่วนที่ได้รับ
- เตรียมพื้นที่ว่างรอบโต๊ะ แกะลัง แล้วตรวจชิ้นส่วนกับรายการในหน้า 2
- ประกอบโครงขาโต๊ะและคานเสริม ขันน็อตพอตึงมือก่อน ยังไม่ต้องขันแน่น
- วางท็อปโต๊ะบนโครง ยึดตามรูยึด
- ตั้งโต๊ะในตำแหน่งใช้งาน ปรับขาปรับระดับให้ไม่โยก แล้วขันน็อตโครงทุกจุดให้แน่น
- ติดเสาตั้งซ้าย-ขวา และคานยึด แล้วติดชั้นวางพร้อมซี่กั้น โดยใช้รูระดับเดียวกันทั้งสองข้าง
- ติดรางตัดที่ขอบหลังท็อปโต๊ะ ลองเลื่อนใบมีดว่าลื่นตลอดราง
- ใส่แกนม้วนบนที่เสาตั้ง และแกนม้วนใต้โต๊ะ ปรับระดับให้เหมาะกับขนาดม้วน
- ตรวจขันน็อตทุกจุดอีกครั้งก่อนใช้งานจริง
ร้านไม่มีแบบประกอบทีละขั้นที่ยืนยันได้ ขั้นตอนนี้เป็นลำดับทั่วไปของโต๊ะโครงเหล็กถอดประกอบ หากชิ้นส่วนที่ได้รับต่างไป หรือไม่แน่ใจตำแหน่งยึด ให้ติดต่อฝ่ายบริการก่อนขันแน่น

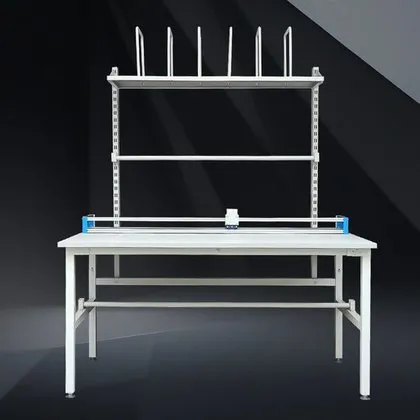

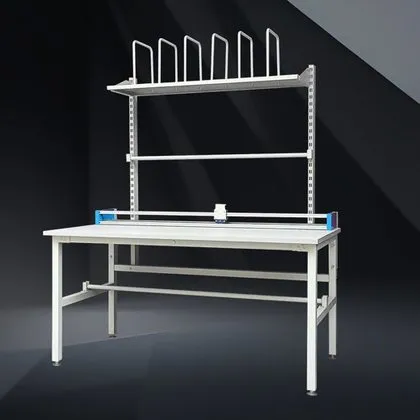

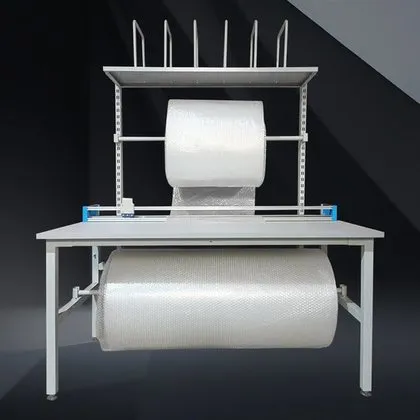

ภาพโต๊ะเมื่อประกอบเสร็จ ใช้ตรวจตำแหน่งชิ้นส่วน
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
4
วิธีใช้งาน
HOW TO USE
1ใส่ม้วนสอดแกนเข้ากลางม้วน วางบนตัวยึด
2ดึงวัสดุลอดใต้รางตัด ปูบนท็อปโต๊ะ
3ตัดจับวัสดุให้ตึง เลื่อนใบมีดตามราง
4ห่อวางสินค้า พับห่อ ติดเทป
1. ใส่ม้วนวัสดุ
- ยกแกนม้วนออกจากตัวยึด สอดแกนเข้ากลางแกนกระดาษของม้วนบับเบิ้ล ฟิล์ม หรือกระดาษคราฟท์
- วางแกนกลับบนตัวยึดให้เข้าที่ทั้งสองข้าง แล้วลองหมุนม้วนว่าคล่อง ไม่ฝืด
- ม้วนที่ใช้บ่อยใส่แกนด้านบน · ม้วนขนาดใหญ่หรือม้วนสำรองใส่แกนใต้โต๊ะ · ไม่ใส่ม้วนที่กว้างกว่าช่วงระหว่างเสาหรือขาโต๊ะ

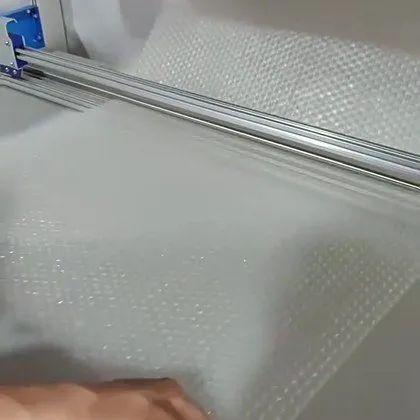

2. ดึงวัสดุ และตัด
- ดึงปลายวัสดุจากม้วนลอดใต้รางตัดออกมาทางด้านหน้าโต๊ะ ปูบนท็อปตามความยาวที่ต้องการ (เผื่อให้พับทับกันได้)
- ใช้มือหนึ่งกดวัสดุให้ตึงและเรียบ อีกมือเลื่อนใบมีดจากปลายรางด้านหนึ่งไปอีกด้านด้วยแรงสม่ำเสมอ
- เลื่อนใบมีดกลับไปพักที่ปลายราง หลังตัดเสร็จทุกครั้ง

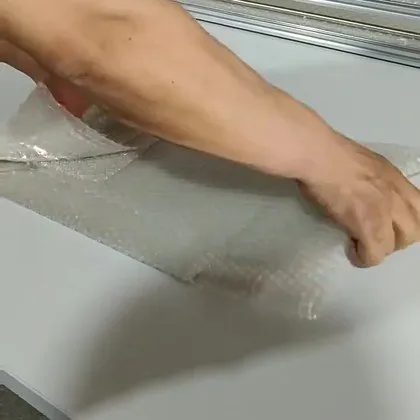

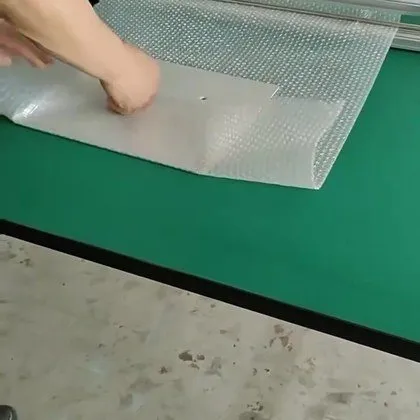

3. ห่อพัสดุ และเก็บอุปกรณ์

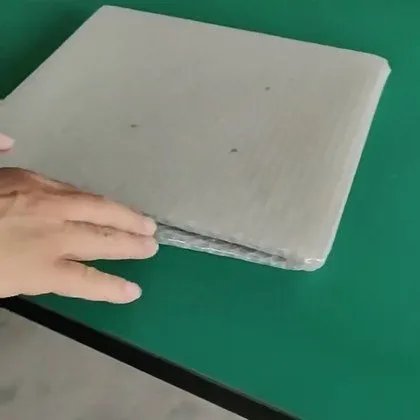

- วางสินค้าบนแผ่นวัสดุ พับห่อให้มิด แล้วติดเทป · ของแตกง่ายห่อ 2 ชั้นขึ้นไป
- เสียบกล่องพับ แผ่นลัง และซองพัสดุไว้ระหว่างซี่กั้นบนชั้นบน หยิบใช้ได้ทันทีโดยไม่ต้องลุกไปหา
วัสดุที่ใช้กับโต๊ะนี้ได้ บับเบิ้ลกันกระแทก · ฟิล์มยืดพันพาเลท · ฟิล์มพลาสติก · กระดาษคราฟท์ / กระดาษห่อ — เลือกม้วนที่หน้ากว้างไม่เกินช่วงระหว่างเสาและขาโต๊ะ

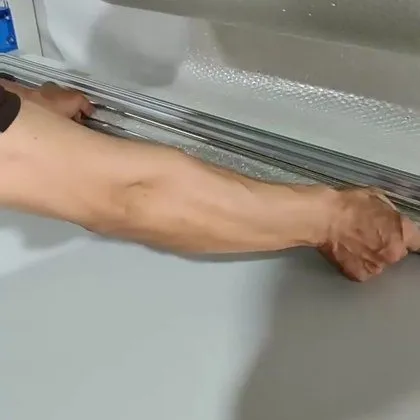

ภาพจากคลิปสาธิต (โต๊ะในคลิปมีทั้งท็อปสีเขียวและสีเทา) · ใบมีดเลื่อนลื่นเมื่อวัสดุตึงและรางสะอาด
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
5
การดูแลรักษา
CARE & MAINTENANCE
ทุกวัน / หลังใช้งาน
- ปัดเศษฟิล์มและฝุ่นออกจากรางตัด ให้ใบมีดเลื่อนลื่น
- เช็ดท็อปโต๊ะด้วยผ้าชุบน้ำหมาดหรือน้ำยาทำความสะอาดอ่อน ๆ
- ไม่กรีดคัตเตอร์บนท็อปโดยตรง ใช้แผ่นรองตัด
- ห้ามใช้ทินเนอร์หรือน้ำยากัดกร่อนกับท็อปและโครง
ทุก 1–3 เดือน
- ตรวจและขันน็อตโครงโต๊ะ เสาตั้ง ชั้นบน และตัวยึดแกนม้วน
- ตรวจคมใบมีด ถ้าตัดไม่ขาดหรือขอบแตกให้เปลี่ยนใบมีด
- ปรับขาปรับระดับใหม่ทุกครั้งที่ย้ายตำแหน่งโต๊ะ
- จุดที่สีถลอกให้แต้มสีกันสนิม · เก็บและใช้งานในที่ร่ม แห้ง
6
แก้ปัญหาเบื้องต้น คำแนะนำทั่วไป
TROUBLESHOOTING
| อาการ | สาเหตุที่เป็นไปได้ | วิธีแก้ |
|---|---|---|
| โต๊ะโยก / สั่น | ขาปรับระดับไม่เท่ากัน · น็อตโครงหลวม · พื้นไม่เรียบ | หมุนขาปรับระดับจนโต๊ะไม่โยก แล้วขันน็อตทุกจุดให้แน่น |
| ตัดไม่ขาด / ขอบตัดไม่เรียบ |
|
|
| ใบมีดเลื่อนฝืด | เศษฟิล์มหรือฝุ่นติดในราง · น็อตยึดรางหลวมหรือรางคด | ทำความสะอาดราง · ขันน็อตยึดราง · ถ้ารางคดให้ติดต่อฝ่ายบริการ |
| ม้วนหมุนไม่คล่อง / หลุดจากตัวยึด | แกนวางไม่เข้าที่ · ม้วนกว้างเกินช่วงเสา · แกนกระดาษของม้วนเล็กกว่าแกน | วางแกนใหม่ให้เข้าที่ทั้งสองข้าง · เลือกม้วนที่ขนาดพอดีกับโต๊ะ |
| ชั้นบนเอียง | ติดชั้นหรือคานคนละระดับรูทั้งสองข้าง | ถอดแล้วติดใหม่ให้ใช้รูระดับเดียวกันทั้งซ้ายและขวา |
| ท็อปเป็นรอย | กรีดคัตเตอร์บนท็อป · ลากของมีคมหรือของหนักบนท็อป | ใช้แผ่นรองตัด · ยกของหนักแทนการลาก |
| โครงเป็นจุดสนิม | สีถลอก · ตั้งในที่ชื้นหรือโดนน้ำ | ขัดเบา ๆ แล้วแต้มสีกันสนิม · ย้ายไปจุดที่แห้ง |
เคล็ดลับ ตั้งโต๊ะให้ด้านหลังชิดผนังหรือมีที่ว่างพอให้ม้วนวัสดุหมุนได้ และวางเทป กรรไกร ปากกา ไว้บนชั้นบนให้หยิบง่าย ช่วยให้แพ็คของได้เร็วขึ้น
เมื่อต้องย้ายโต๊ะ ถอดม้วนวัสดุและของบนชั้นออกก่อน · ยกโต๊ะอย่างน้อย 2 คน ห้ามลากกับพื้น (ขาปรับระดับและโครงอาจเสียรูป) · ตั้งที่ใหม่แล้วปรับขาปรับระดับและตรวจน็อตอีกครั้ง
เช็กลิสต์ก่อนเริ่มงานแต่ละวัน
- โต๊ะตั้งมั่นคง ไม่โยก
- ใบมีดเลื่อนลื่น ตัดขาดดี
- แกนม้วนวางเข้าที่ทั้งสองข้าง
- รางตัดและท็อปสะอาด ไม่มีเศษฟิล์ม
- ชั้นบนไม่มีของหนักเกินไป
- ไม่มีน็อตหลวม หรือชิ้นส่วนโยก
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
7
ข้อมูลจำเพาะ
SPECIFICATIONS
| รหัสสินค้า / ขนาด | 24827 ยาว 120 ซม. · 24842 ยาว 150 ซม. · 24843 ยาว 180 ซม. |
|---|---|
| ขนาด (ยาว × ลึก × สูงรวมชั้นบน) | 120 / 150 / 180 × 75 × 180 ซม. · สูงถึงพื้นโต๊ะประมาณ 80 ซม. |
| โครงสร้าง | เหล็กแผ่นรีดเย็นหนา 1.5 มม. พับขึ้นรูปเป็นท่อ 30×50 มม. และท่อเหลี่ยม 50×50 มม. · พ่นสีฝุ่นระบบไฟฟ้าสถิต · คานเสริมด้านบนและช่วงขา |
| ท็อปโต๊ะ (ตามภาพ) | แผ่นหนาแบบคอมโพสิต สีเทาอ่อน ขอบหุ้มพลาสติก |
| ชั้นบน / แกนม้วน | ชั้นวางพร้อมซี่กั้น ยึดกับเสาตั้งเจาะรู · แกนม้วน 2 แกน (บนโต๊ะ / ใต้โต๊ะ) หมุนได้ |
| รางตัด | รางตามแนวยาวโต๊ะ พร้อมใบมีดเลื่อน · ใช้กับบับเบิ้ล ฟิล์มยืด ฟิล์มพลาสติก กระดาษคราฟท์ |
| สี / การจัดส่ง | โครงสีขาว-เทาอ่อน ปลายรางสีฟ้า · จัดส่งแบบถอดประกอบ |
ข้อมูลตามข้อมูลสินค้า อาจปรับเปลี่ยนตามล็อต · น้ำหนักโต๊ะและพิกัดรับน้ำหนัก ไม่มีข้อมูลระบุ สอบถามเพิ่มเติมได้ที่ฝ่ายบริการ

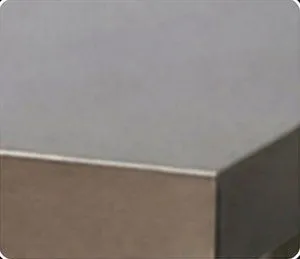

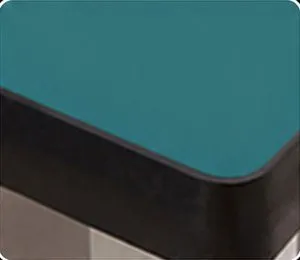

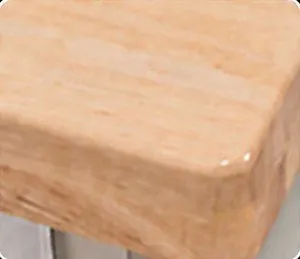

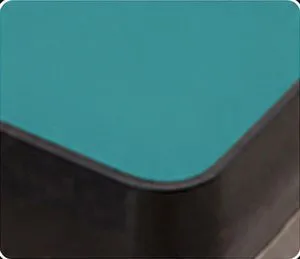

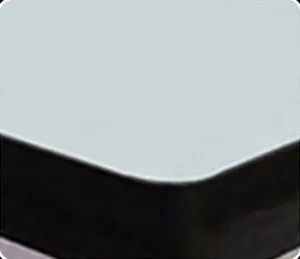

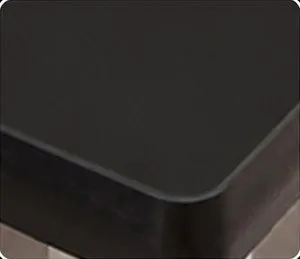

ท็อปโต๊ะแบบอื่น สั่งพิเศษ · สอบถามฝ่ายขายก่อนสั่ง
อุปกรณ์เสริม สั่งแยก
แผงแขวนเครื่องมือแบบรูเหลี่ยมแผงแขวนแบบบานเกล็ดรางแขวนกล่องอะไหล่
ชั้นวางแผ่นเรียบชั้นแบ่งช่องแกนใส่ม้วนเพิ่ม
แขนจับจอตู้แขวนเครื่องมือขาปรับความสูงโต๊ะ
?
หากเครื่องผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ — แจ้งรหัสสินค้า (24827 / 24842 / 24843) และอาการที่พบ แนบรูปหรือคลิปได้
LINE @PYCM · โทร 02-114-7416 ต่อ 2
