คู่มือการใช้งาน ถังผสม PE + มอเตอร์หัวปั่น รุ่น MC (ภาษาไทย) — รหัส 13513, 14129, 17135, 17759, 34105–34118

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
คู่มือการใช้งาน · ข้อมูลสินค้า · ฉบับภาษาไทย
ถังผสม PE + มอเตอร์หัวปั่น รุ่น MC
ชุดถังผสมสารเคมี/น้ำยา 10 ขนาด 50–5,000 ลิตร · หัวปั่น (ก้านกวน) 4 แบบ × 2 วัสดุ
รหัสสินค้า 13513, 14129, 17135, 17759, 34105–34118
รุ่น MC-50L ถึง MC-5000L · MCH-3B1-PE ถึง MCH-FB2-SS
เอกสาร เรียบเรียงโดยปัญญาเคมีภัณฑ์ · ฉบับ 02/10/2026

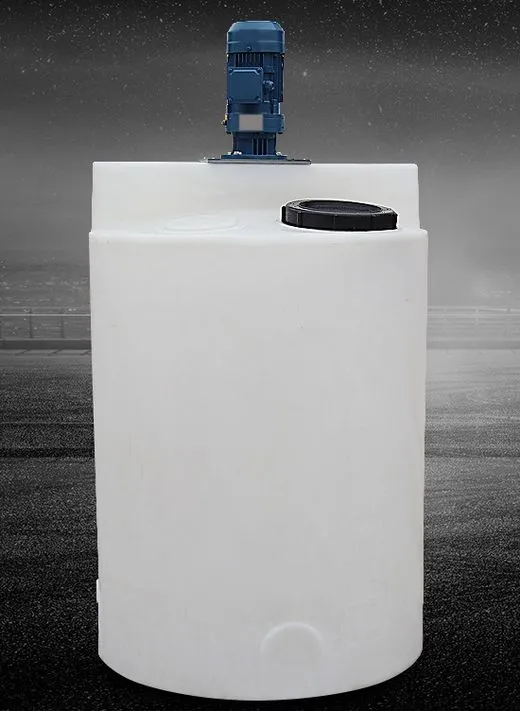

ถังผสม PE พร้อมมอเตอร์เกียร์ทดรอบบนฝาถัง รุ่น MC
ภาพสินค้า — ถัง PE + มอเตอร์บนฝาถัง

ถังผสม PE + มอเตอร์หัวปั่น รุ่น MC คือชุดถังผสมสารเคมี/น้ำยา ประกอบด้วย ① ถังพลาสติก PE ขึ้นรูปชิ้นเดียว ② มอเตอร์เกียร์ทดรอบแนวตั้ง ยึดบนแผ่นฐานเหล็กบนฝาถัง และ ③ ก้านกวน (หัวปั่น) ที่หย่อนลงในถังทางรูกลางของแผ่นฐาน — สำหรับกวนผสม ละลาย และพักจ่ายสารเคมีของเหลว ตามข้อมูลสินค้า

มี 10 ขนาด 50–5,000 ลิตร (MC-50L ถึง MC-5000L) และหัวปั่นแยกรหัส 8 แบบ (34111–34118) — ความยาวก้านและขนาดใบทำตามความสูงถัง ตามข้อมูลสินค้า

สิ่งสำคัญที่สุด — เปิดมอเตอร์เมื่อของเหลวท่วมใบพัดแล้วเท่านั้น · ของเหลวร้อนไม่เกิน 60 °C · ถังไม่ใช่ภาชนะรับแรงดัน ห้ามปิดสนิทแล้วอัดลม · ตรวจความเข้ากันได้ของสารเคมีกับพลาสติก PE ก่อนใช้ · มอเตอร์ต้องต่อสายดิน ตามข้อมูลสินค้า — อ่านหน้า 6 ก่อนใช้
งานที่เหมาะ Applications ตามข้อมูลสินค้า
บำบัดน้ำ/น้ำเสีย: PAC · PAM · คลอรีน · ปรับ pHน้ำยาล้างจาน · ซักผ้า · ทำความสะอาด · เช็ดกระจก · หล่อเย็นละลายผงเคมี/ปุ๋ยน้ำ ฮอร์โมนพืชผลิตน้ำยา/เคมีภัณฑ์ขนาดเล็ก–กลาง · ห้องผสมสาร · ฟาร์ม

จุดเด่น Features ตามข้อมูลสินค้า

›ถัง PE ขึ้นรูปชิ้นเดียวPE เนื้อใหม่ (ไม่ผสมพลาสติกรีไซเคิล) ขึ้นรูปแบบหมุนเหวี่ยง (Rotomolding) ไม่มีรอยเชื่อม›ทนกรด-ด่าง ทนการกัดกร่อนทนเย็น ผิวด้านในเรียบ ล้างง่าย›มอเตอร์เกียร์ทดรอบแนวตั้งยึดบนแผ่นฐานเหล็กบนฝาถัง เปลี่ยนกำลัง/รอบได้ตามความหนืดของของเหลว
›หัวปั่น 4 แบบ × 2 วัสดุใบพัด 3 แฉก / ใบตรง · ชั้นเดียว / 2 ชั้น · หุ้ม PE / สแตนเลส›ปากเติมสารแยก ฝาเกลียวØ130–400 มม. ตามขนาดถัง แยกจากรูก้านกวน›สีขาว / เหลือง + อุปกรณ์เสริมวาล์วถ่าย · หลอดดูระดับ · ปั๊มจ่ายสาร · โครงขาตั้ง (สอบถามฝ่ายขาย)

รายการรหัสสินค้า 18 รหัส ถัง 10 ขนาด (ขนาดละเอียดหน้า 2) · หัวปั่น 8 แบบ (รายละเอียดหน้า 4) ตามข้อมูลสินค้า

รหัสสินค้ารุ่นถังความจุ
34105MC-50L50 ลิตร
17135MC-100L100 ลิตร
17759MC-200L200 ลิตร
13513MC-300L300 ลิตร
14129MC-500L500 ลิตร
34106MC-1000L1,000 ลิตร
34107MC-1500L1,500 ลิตร
34108MC-2000L2,000 ลิตร
34109MC-3000L3,000 ลิตร
34110MC-5000L5,000 ลิตร
รหัสสินค้ารุ่นหัวปั่นแบบใบ · จำนวนชั้นวัสดุ · สี
34111MCH-3B1-PEใบพัด 3 แฉก · ชั้นเดียวหุ้ม PE · สีขาว
34112MCH-3B2-PEใบพัด 3 แฉก · 2 ชั้นหุ้ม PE · สีขาว
34113MCH-FB1-PEใบตรง · ชั้นเดียวหุ้ม PE · สีขาว
34114MCH-FB2-PEใบตรง · 2 ชั้นหุ้ม PE · สีขาว
34115MCH-3B1-SSใบพัด 3 แฉก · ชั้นเดียวสแตนเลส · สีเงิน
34116MCH-3B2-SSใบพัด 3 แฉก · 2 ชั้นสแตนเลส · สีเงิน
34117MCH-FB1-SSใบตรง · ชั้นเดียวสแตนเลส · สีเงิน
34118MCH-FB2-SSใบตรง · 2 ชั้นสแตนเลส · สีเงิน

ชุดถังผสมมาพร้อมมอเตอร์และหัวปั่น 1 ชุด (เลือกแบบได้ตอนสั่ง) · รหัสหัวปั่นใช้สั่งเปลี่ยน/เพิ่ม โดยแจ้งรุ่นถังที่ใช้ · แถวพื้นเทา = สแตนเลส

เกี่ยวกับเอกสารนี้ — เรียบเรียงเป็นภาษาไทยโดยปัญญาเคมีภัณฑ์ จากข้อมูลและภาพสินค้า ร่วมกับหลักปฏิบัติทั่วไป มีป้ายที่มา ตามข้อมูลสินค้า / คำแนะนำทั่วไป · ภาพวาด ภาพประกอบ ไม่ตามสัดส่วนจริง · รูปทรงแท่นด้านบนและตำแหน่งข้อต่ออาจต่างตามขนาด/ล็อต ให้ยึดสินค้าจริงเป็นหลัก

เนื้อหาในคู่มือ Contents

1ขนาดถัง 10 ขนาด · หน้า 2 2ส่วนประกอบ · หน้า 3 3หัวปั่น 8 แบบ · หน้า 4 4การติดตั้ง · ต่อไฟ · หน้า 5 5วิธีใช้งาน · หน้า 6 6ข้อควรระวัง · หน้า 6 7ดูแลรักษา · ปัญหา · หน้า 7 ☎ติดต่อฝ่ายบริการ · หน้า 7
คู่มือ/ข้อมูลสินค้า ถังผสม PE + มอเตอร์หัวปั่น รุ่น MC · รหัสสินค้า 13513, 14129, 17135, 17759, 34105–34118 หน้า 1 / 7
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
1
ขนาดและข้อมูลถัง 10 ขนาด
TANK SIZES & SPECIFICATIONS

ตารางขนาดถัง ขนาดเป็นมิลลิเมตร · น้ำหนักเป็นกิโลกรัม · ดูความหมาย D / H1 / H2 / M จากแผนภาพด้านล่าง ตามข้อมูลสินค้า

รหัสสินค้ารุ่นความจุ (ลิตร)Ø ถัง Dสูงถึงบ่า H1สูงรวม H2ปากเติมสาร Ø Mน้ำหนักถังเปล่ารวมน้ำเต็มถัง
(ประมาณ)		มอเตอร์
34105MC-50L503704504901304≈ 54เลือกตามงาน*
17135MC-100L1004507007501306.5≈ 106370 วัตต์
17759MC-200L20056090095013010≈ 210เลือกตามงาน*
13513MC-300L30072084098513014≈ 314370 วัตต์
14129MC-500L5007801,0101,17021018≈ 518550 วัตต์
34106MC-1000L1,0001,0001,2401,45021028≈ 1,028เลือกตามงาน*
34107MC-1500L1,5001,3001,1001,35030050≈ 1,550เลือกตามงาน*
34108MC-2000L2,0001,3001,4501,70030065≈ 2,065เลือกตามงาน*
34109MC-3000L3,0001,5001,7001,90030095≈ 3,095เลือกตามงาน*
34110MC-5000L5,0001,7202,0302,230400150≈ 5,150เลือกตามงาน*

ขนาดวัดด้วยมือ คลาดเคลื่อนได้ ±5% · น้ำหนักถังเปล่าไม่รวมมอเตอร์และก้านกวน · MC-500L มอเตอร์ 0.55 กิโลวัตต์ ตามข้อมูลสินค้า · รวมน้ำเต็มถัง = ความจุ × 1 กก./ลิตร + น้ำหนักถัง ใช้ประเมินความแข็งแรงของพื้น ของเหลวที่หนักกว่าน้ำจะหนักกว่านี้ คำแนะนำทั่วไป · * เลือกตามงาน = กำลังและความเร็วรอบเลือกตามปริมาณและความหนืดของของเหลว ฝ่ายขายช่วยเลือกรุ่นมอเตอร์ให้ ตามข้อมูลสินค้า

มอเตอร์(ไม่รวมใน H2) Dเส้นผ่าศูนย์กลาง H1สูงถึงบ่า H2สูงรวม Mปากเติมสาร ตัวถัง PE
แผนภาพอ่านขนาด ภาพประกอบ — H2 วัดถึงยอดแท่นวางมอเตอร์ ไม่รวมความสูงตัวมอเตอร์

ข้อมูลร่วมทุกขนาด Common Specifications ตามข้อมูลสินค้า

ตัวถังPE เนื้อใหม่ ขึ้นรูปชิ้นเดียวแบบหมุนเหวี่ยง ไม่มีรอยเชื่อม ทนกรด-ด่าง ทนการกัดกร่อน ทนเย็น
ด้านบนถังแท่นยกวางแผ่นฐานมอเตอร์ (มีรูกลางให้ก้านกวนลงถัง) + ปากเติมสารแยกต่างหาก
ปากเติมสารฝาเกลียว Ø130 / 210 / 300 / 400 มม. ตามขนาดถัง
มอเตอร์เกียร์ทดรอบแนวตั้ง ยึดบนแผ่นฐานเหล็ก · กำลัง/รอบเลือกตามปริมาณและความหนืด
หัวปั่น4 แบบ × 2 วัสดุ (หน้า 4) · ความยาวก้านและขนาดใบทำตามความสูงถัง

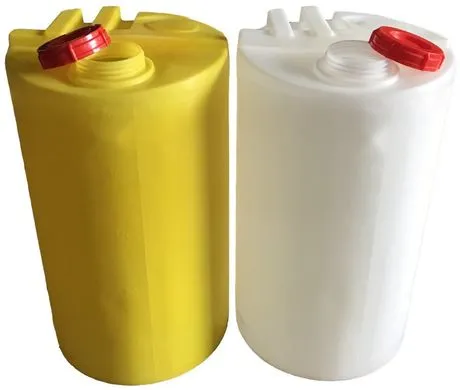

สีถังถัง PE สีเหลืองและสีขาวขาว หรือ เหลือง — ภาพสินค้าถังเปล่ายังไม่ติดมอเตอร์ เห็นปากเติมสารฝาเกลียว (สีฝาอาจต่างตามล็อต)
อุปกรณ์เสริมวาล์วถ่ายด้านล่าง · หลอดดูระดับ · ปั๊มจ่ายสารเคมี · โครงขาตั้ง (สอบถามฝ่ายขาย)

ภาพเทียบขนาดถัง 10 ขนาด ตามสัดส่วนจริง (กว้าง = Ø · สูง = สูงรวม H2) · ตัวเลขใต้ภาพ = ความจุ (ลิตร) · ตัวเลขบน = H2 (มม.)

คนสูง1.70 ม. 490 50 Ø370 750 100 Ø450 950 200 Ø560 985 300 Ø720 1,170 500 Ø780 1,450 1,000 Ø1,000 1,350 1,500 Ø1,300 1,700 2,000 Ø1,300 1,900 3,000 Ø1,500 2,230 5,000 Ø1,720

MC-1500L เป็นถังทรงเตี้ย-กว้าง จึงเตี้ยกว่า MC-1000L ตามข้อมูลสินค้า · เผื่อที่ว่างเหนือถังสำหรับยกก้านกวนตอนติดตั้ง/ถอดล้าง คำแนะนำทั่วไป

คู่มือ/ข้อมูลสินค้า ถังผสม PE + มอเตอร์หัวปั่น รุ่น MC · รหัสสินค้า 13513, 14129, 17135, 17759, 34105–34118 หน้า 2 / 7
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
2
ส่วนประกอบของชุดถังผสม
PARTS

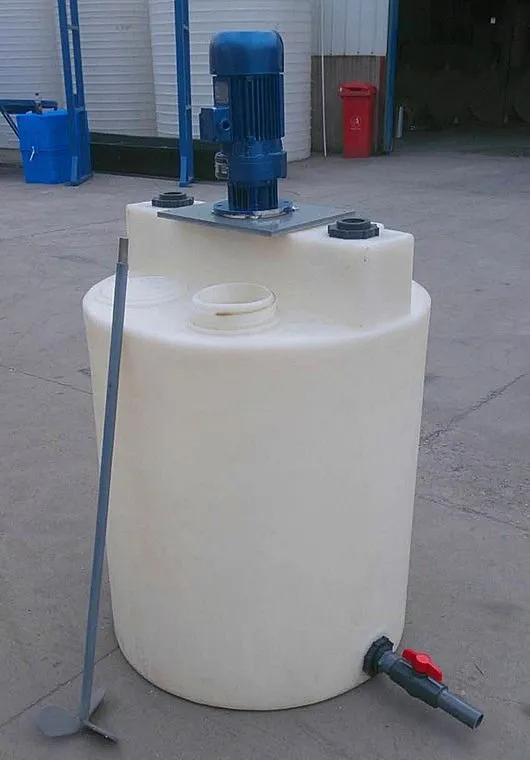

ชุดถังผสม PE พร้อมมอเตอร์ ก้านกวนวางพิงข้างถัง และวาล์วถ่ายด้านล่าง1234566A
ภาพสินค้า — ชุดถังผสมพร้อมมอเตอร์ ก้านกวนวางพิงข้างถัง (ยังไม่ติดตั้ง) · A = วาล์วถ่าย (อุปกรณ์เสริม)
ระดับของเหลวต้องท่วมใบพัด ใบชุดบน(แบบ 2 ชั้น) ใบชุดล่าง 1 2 3 4 5 6 A B
ภาพตัดแสดงตำแหน่งภายในถัง ภาพประกอบ — ตัวอย่างหัวปั่นใบพัด 3 แฉก 2 ชั้น · เส้นประ = อุปกรณ์เสริม
1ตัวถัง PE — ถังพลาสติก PE ขึ้นรูปชิ้นเดียว ไม่มีรอยเชื่อม สีขาวหรือเหลือง ตามข้อมูลสินค้า
2ปากเติมสาร (ฝาเกลียว) — ช่องเติมของเหลว/ผงเคมี แยกจากรูก้านกวน · ขนาด Ø ตามตารางหน้า 2 ตามข้อมูลสินค้า · ปิดฝาเมื่อไม่เติมสาร กันฝุ่นและการระเหย คำแนะนำทั่วไป
3แท่นวางมอเตอร์ — แท่นยกบนฝาถัง มีรูกลางให้ก้านกวนลงถัง ตามข้อมูลสินค้า
4แผ่นฐานเหล็ก — วางบนแท่น ใช้ยึดมอเตอร์ — มีรูกลางและรูยึดน็อตตรงกับแท่น ตามข้อมูลสินค้า
5มอเตอร์เกียร์ทดรอบแนวตั้ง — ขับก้านกวน · ใช้ไฟตามป้ายมอเตอร์ (220 V หรือ 380 V) ต้องต่อสายดิน ตามข้อมูลสินค้า
6ก้านกวน + ใบพัด (หัวปั่น) — ต่อเข้ากับเพลามอเตอร์ หย่อนลงในถัง · แบบใบ จำนวนชั้น และวัสดุ เลือกได้ (หน้า 4) ตามข้อมูลสินค้า — ในภาพสินค้าคือก้านที่วางพิงข้างถัง ยังไม่ได้ติดตั้ง

อุปกรณ์เสริม Options — สอบถามฝ่ายขาย ตามข้อมูลสินค้า

Aวาล์วถ่ายด้านล่างถ่ายของเหลว/ล้างถัง (ในภาพสินค้าติดตั้งไว้)
Bหลอดดูระดับดูระดับของเหลวในถังจากด้านนอก
Cปั๊มจ่ายสารเคมีDosing pump จ่ายสารจากถังเข้าระบบ
Dโครงขาตั้งยกถังให้สูงจากพื้น
ในชุดถังผสม — ถัง PE พร้อมฝาเกลียวปากเติมสาร · มอเตอร์เกียร์ทดรอบพร้อมแผ่นฐานเหล็ก · หัวปั่น 1 ชุด (แบบตามที่สั่ง) ตามข้อมูลสินค้า · อุปกรณ์เสริม A–D สั่งแยก · รูปทรงแท่นด้านบน ตำแหน่งปากเติมสาร และข้อต่อเกลียวบนแท่น (มีในบางขนาด/บางล็อต) ต่างกันตามขนาดถัง
คู่มือ/ข้อมูลสินค้า ถังผสม PE + มอเตอร์หัวปั่น รุ่น MC · รหัสสินค้า 13513, 14129, 17135, 17759, 34105–34118 หน้า 3 / 7
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
3
หัวปั่น (ก้านกวน) 4 แบบ × 2 วัสดุ
AGITATOR SHAFTS — 34111–34118

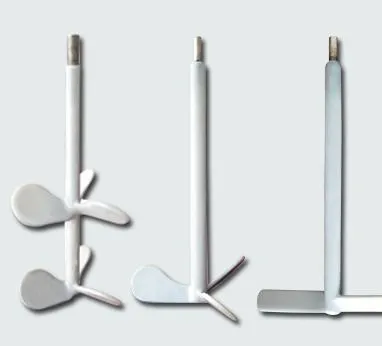

ก้านกวน 3 แบบ ใบพัด 3 แฉก 2 ชั้น ใบพัด 3 แฉก ชั้นเดียว และใบตรง ชั้นเดียว 123
ภาพสินค้า (ก้านหุ้ม PE สีขาว) — 1 ใบพัด 3 แฉก 2 ชั้น · 2 ใบพัด 3 แฉก ชั้นเดียว · 3 ใบตรง ชั้นเดียว

หัวปั่น = ก้านกวนพร้อมใบ ต่อเข้ากับเพลามอเตอร์เกียร์บนฝาถัง แล้วหย่อนลงในถังทางรูแผ่นฐานมอเตอร์ · เลือกได้ 2 แบบใบ × 2 จำนวนชั้น × 2 วัสดุ = 8 รหัส (34111–34118) — ใช้แทนหัวปั่นเดิม หรือเลือกแบบหัวปั่นตอนสั่งชุดถังผสม ตามข้อมูลสินค้า

สั่งหัวปั่นต้องแจ้งรุ่นถัง — ความยาวก้านและขนาดใบพัดผลิตตามความสูง/ขนาดถัง แจ้งรหัสถังที่ใช้ (เช่น MC-300L) ตอนสั่งทุกครั้ง ตามข้อมูลสินค้า
1เลือกแบบใบตามงานใบพัด 3 แฉก — ใบทรงใบเรือ 3 ใบ ดันของเหลวไหลวนขึ้น-ลงทั่วถัง ผสมเข้ากันเร็ว เหมาะของเหลวความหนืดต่ำ–ปานกลาง ละลายผงเคมีเป็นสารละลาย · ใบตรง — ใบแบนตรง 2 ข้าง กวนวนรอบแนวนอน นุ่มกว่า เหมาะกวนพยุงสารให้แขวนลอย พักสาร และสารที่ไม่ควรตีแรง ตามข้อมูลสินค้า
2เลือกจำนวนชั้นตามความสูงถังชั้นเดียว — ใบ 1 ชุดที่ปลายก้าน ถังเตี้ย/เล็ก ประมาณ 50–500 ลิตร · 2 ชั้น — ใบ 2 ชุด (ปลาย + กลางก้าน) ถังสูง/ใหญ่ ประมาณ 1,000 ลิตรขึ้นไป ตามข้อมูลสินค้า — แนวทางทั่วไป ฝ่ายขายช่วยยืนยัน
3เลือกวัสดุตามสารเคมีแกนเหล็กหุ้ม PE — คลอรีน กรดเกลือ และสารกัดกร่อนแรง · สแตนเลส — น้ำยาทั่วไป งานที่ต้องการความสะอาด ไม่เหมาะกับคลอรีน/กรดเกลือที่กัดสแตนเลส ตามข้อมูลสินค้า
4ติดตั้งให้ถูกต้องใบพัดต้องจมในของเหลวก่อนเปิดมอเตอร์ และต้องไม่ชนผนังหรือก้นถัง · ปิดมอเตอร์และตัดไฟก่อนถอด/ใส่ก้านกวนทุกครั้ง ตามข้อมูลสินค้า — วิธีใส่ก้านดูหน้า 5

แบบหัวปั่นและรหัสสินค้า Models — ภาพวาดแสดงรูปทรงใบ ไม่ตามสัดส่วนจริง ภาพประกอบ ตามข้อมูลสินค้า

ใบพัด 3 แฉก ชั้นเดียวผสมเร็ว · ถังเตี้ย/เล็ก
หุ้ม PE34111 MCH-3B1-PE
สแตนเลส34115 MCH-3B1-SS
ใบพัด 3 แฉก 2 ชั้นผสมเร็ว · ถังสูง/ใหญ่
หุ้ม PE34112 MCH-3B2-PE
สแตนเลส34116 MCH-3B2-SS
ใบตรง ชั้นเดียวกวนนุ่ม · ถังเตี้ย/เล็ก
หุ้ม PE34113 MCH-FB1-PE
สแตนเลส34117 MCH-FB1-SS
ใบตรง 2 ชั้นกวนนุ่ม · ถังสูง/ใหญ่
หุ้ม PE34114 MCH-FB2-PE
สแตนเลส34118 MCH-FB2-SS

เทียบวัสดุก้านกวน Material ตามข้อมูลสินค้า

วัสดุรหัสเหมาะกับไม่เหมาะกับดูแลรักษา
แกนเหล็กกล้าคาร์บอนหุ้ม PE ทั้งก้านและใบ สีขาว34111–34114ทนกรด-ด่าง/สารกัดกร่อน เช่น คลอรีน PAC กรด-ด่างเจือจางการกระแทก/ขูดขีดที่ทำให้ผิวหุ้มแตกตรวจรอยแตก/ลอกเป็นระยะ เห็นเหล็กด้านในให้เปลี่ยนก้าน
สแตนเลสทั้งก้านและใบ สีเงิน34115–34118แข็งแรง ไม่เป็นสนิม ทำความสะอาดง่าย — น้ำยาทั่วไป/งานที่ต้องการความสะอาดคลอรีน / กรดเกลือ ที่กัดสแตนเลสล้างน้ำสะอาดหลังใช้ · ตรวจก้านไม่คด น็อตไม่หลวม

ตัวอย่างการเลือกหัวปั่น Examples — สารเฉพาะ เข้มข้นสูง หรือหนืดมาก ปรึกษาฝ่ายขายก่อน คำแนะนำทั่วไป

งานหัวปั่นที่เหมาะรหัสสินค้า
ละลายคลอรีน (โซเดียมไฮโปคลอไรต์) หรือ PAC ในถัง 300 ลิตรใบพัด 3 แฉก · ชั้นเดียว · หุ้ม PE34111 MCH-3B1-PE
ผสมด่าง/กรดปรับ pH แบบเจือจาง ในถัง 1,000 ลิตรใบพัด 3 แฉก · 2 ชั้น · หุ้ม PE34112 MCH-3B2-PE
ผสมน้ำยาล้างจาน / น้ำยาซักผ้าที่ไม่มีคลอรีน ในถัง 500 ลิตรใบพัด 3 แฉก · ชั้นเดียว · สแตนเลส34115 MCH-3B1-SS
กวนพยุงสารให้แขวนลอย / พักสารที่ไม่ควรตีแรง (ไม่กัดกร่อน) ในถัง 2,000 ลิตรใบตรง · 2 ชั้น · สแตนเลส34118 MCH-FB2-SS
คู่มือ/ข้อมูลสินค้า ถังผสม PE + มอเตอร์หัวปั่น รุ่น MC · รหัสสินค้า 13513, 14129, 17135, 17759, 34105–34118 หน้า 4 / 7
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
4
การติดตั้งและการต่อไฟฟ้า
INSTALLATION & WIRING

ก. เตรียมที่ตั้งถัง Site

ข. ขั้นตอนประกอบมอเตอร์และหัวปั่น Assembly — ภาพสินค้า ตามข้อมูลสินค้า

วางแผ่นฐานเหล็กบนแท่นด้านบนถัง ให้รูตรงกัน1
วางแผ่นฐานวางแผ่นฐานเหล็กบนแท่นวางมอเตอร์ด้านบนถัง ให้รูกลางตรงกับรูก้านกวนของถัง และรูยึดน็อตตรงกัน
หย่อนก้านกวนลงในถังทางรูกลาง หมุนตามเข็มนาฬิกา2
หย่อนก้านกวนลงถังค่อย ๆ หย่อนก้านลงทางรูกลาง หมุนตามเข็มนาฬิกาช้า ๆ ให้ใบพัดผ่านรูไปทีละใบ · แบบ 2 ชั้นทำซ้ำกับใบชุดบน
ต่อก้านกวนเข้ากับเพลามอเตอร์และยึดมอเตอร์บนแผ่นฐาน3
ต่อก้าน + ยึดมอเตอร์ต่อปลายก้านเข้ากับเพลามอเตอร์เกียร์ วางมอเตอร์บนแผ่นฐาน ให้รูยึดตรงกัน แล้วขันน็อตให้แน่น
  1. ตรวจหลังประกอบ (ก่อนต่อไฟ) — หมุนก้านด้วยมือช้า ๆ ก้านต้องตรง ไม่ส่าย ใบพัดไม่ชนผนังหรือก้นถัง และน็อตแผ่นฐาน/มอเตอร์/ข้อต่อแน่นครบทุกตัว ตามข้อมูลสินค้า
  2. ปิดปากเติมสารและวาล์ว — ขันฝาเกลียวและข้อต่อให้แน่นพอดี ไม่ขันจนเกลียวพลาสติกเสีย · ปิดวาล์วถ่าย (ถ้าติดตั้ง) คำแนะนำทั่วไป

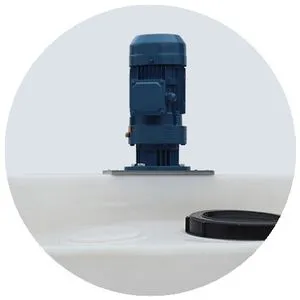

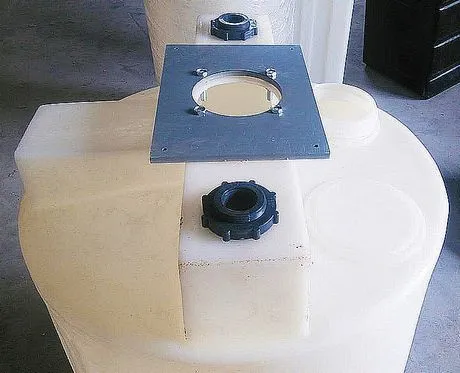

แผ่นฐานเหล็กวางบนแท่นวางมอเตอร์ด้านบนถัง มอเตอร์เกียร์ทดรอบติดตั้งบนแผ่นฐานบนฝาถัง
ภาพสินค้า — ซ้าย: แผ่นฐานเหล็กบนแท่น (รูกลาง + สลักเกลียวยึดมอเตอร์ 4 จุด) · ขวา: มอเตอร์ติดตั้งเสร็จ ข้าง ๆ คือปากเติมสาร

ค. การต่อไฟฟ้า Wiring — ให้ช่างไฟฟ้าเป็นผู้ต่อ

ไฟฟ้าตามป้ายมอเตอร์ใช้ไฟตามป้ายมอเตอร์ (220 V หรือ 380 V) และต้องต่อสายดิน ตามข้อมูลสินค้า · ตรวจแรงดันและจำนวนเฟสที่ป้ายก่อนต่อทุกครั้ง มอเตอร์ 380 V ใช้ไฟ 3 เฟส คำแนะนำทั่วไป
อุปกรณ์ตัดไฟต่อผ่านเบรกเกอร์/สวิตช์ตัดไฟที่ขนาดเหมาะกับมอเตอร์ และติดตั้งในตำแหน่งที่เอื้อมถึงง่าย เพื่อตัดไฟก่อนเติมสาร ล้าง หรือซ่อม คำแนะนำทั่วไป
กันน้ำและสารเคมีเดินสายไฟให้พ้นจุดที่ของเหลวหก ปิดฝากล่องต่อสายของมอเตอร์ให้สนิท · กันน้ำ/สารเคมีกระเด็นเข้ามอเตอร์ ตามข้อมูลสินค้า
ทดลองเดินเครื่องเติมน้ำสะอาดให้ท่วมใบพัดก่อน แล้วเปิดสั้น ๆ ฟังเสียง ดูการสั่น · มอเตอร์ 3 เฟส ถ้าหมุนกลับทิศจากลูกศรบนมอเตอร์ (ถ้ามี) ให้ช่างสลับสายเฟส คำแนะนำทั่วไป
ห้าม — ต่อไฟโดยไม่มีสายดิน · ใช้ไฟผิดจากป้ายมอเตอร์ · เปิดมอเตอร์ขณะถังว่าง · ยื่นมือหรืออุปกรณ์เข้าในถังขณะมอเตอร์ทำงาน ตามข้อมูลสินค้า
คู่มือ/ข้อมูลสินค้า ถังผสม PE + มอเตอร์หัวปั่น รุ่น MC · รหัสสินค้า 13513, 14129, 17135, 17759, 34105–34118 หน้า 5 / 7
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
5
วิธีใช้งาน
OPERATION
  1. ตรวจก่อนเริ่ม — น็อตแผ่นฐาน มอเตอร์ และข้อต่อก้านแน่น ก้านไม่คด ตามข้อมูลสินค้า · วาล์วถ่าย (ถ้ามี) ปิดสนิท · สวมถุงมือ แว่นตา และอุปกรณ์ป้องกัน ตามข้อมูลสินค้า
  2. เติมของเหลวหลักก่อน (เช่น น้ำ) ทางปากเติมสาร ขณะมอเตอร์ปิด จนท่วมใบพัด ตามข้อมูลสินค้า — แบบ 2 ชั้นควรท่วมใบชุดบนด้วย ใบที่โผล่พ้นผิวจะตีอากาศและทำให้กระเซ็น คำแนะนำทั่วไป
  3. เปิดมอเตอร์ — สังเกตการหมุน เสียง และการสั่นช่วงแรก ถ้าผิดปกติให้ปิดทันทีแล้วตรวจตามตารางหน้า 7 คำแนะนำทั่วไป
  4. ค่อย ๆ เติมผงหรือสารเข้มข้นขณะกวน — โรยทีละน้อยทางปากเติมสาร ไม่เททีเดียว (กันจับก้อน/นอนก้น) · ห้ามยื่นมือหรืออุปกรณ์เข้าในถังขณะมอเตอร์ทำงาน คำแนะนำทั่วไป
  5. กวนจนเข้ากันตามที่งานกำหนด — ระดับของเหลวต้องท่วมใบพัดตลอด · ถ้าต้องเติมสารปริมาณมาก ให้ปิดมอเตอร์และตัดไฟก่อนเท ตามข้อมูลสินค้า
  6. เสร็จงาน — ปิดมอเตอร์ ตัดไฟ ปิดฝาเกลียว · ถ่ายของเหลวทางวาล์วถ่าย (ถ้าติดตั้ง) หรือปั๊มจ่ายสาร · ล้างถังและก้านกวนด้วยน้ำสะอาดเมื่อเลิกใช้ ตามข้อมูลสินค้า
ละลายกรด / ด่างเติมกรดหรือด่างลงในน้ำทีละน้อย ห้ามเติมน้ำลงในกรดเข้มข้น · สารบางชนิด เช่น โซดาไฟ ร้อนขึ้นเองขณะละลาย — เติมช้า ๆ ไม่ให้ของเหลวร้อนเกิน 60 °C คำแนะนำทั่วไป
ความหนืดสูงของเหลวยิ่งหนืด มอเตอร์ยิ่งรับภาระมาก — ถ้ามอเตอร์ร้อนจัดหรือหมุนช้าลง ให้ลดปริมาณ/ความหนืด และปรึกษาฝ่ายขายเรื่องกำลังมอเตอร์และแบบใบ คำแนะนำทั่วไป

ความเข้ากันได้กับพลาสติก PE ตรวจก่อนใช้ทุกสารใหม่

ตัวอย่างงานที่ใช้ได้ ตามข้อมูลสินค้าไม่เหมาะ / ต้องตรวจก่อน
สารบำบัดน้ำ PAC · PAM · คลอรีน (โซเดียมไฮโปคลอไรต์) · ด่าง/กรดปรับ pH แบบเจือจาง · น้ำยาล้างจาน น้ำยาซักผ้า น้ำยาทำความสะอาด น้ำยาเช็ดกระจก น้ำยาหล่อเย็น/กันเยือกแข็ง · สารละลายปุ๋ยน้ำ ฮอร์โมนพืช ตัวทำละลายอินทรีย์เข้มข้น และกรดออกซิไดซ์แรง ตามข้อมูลสินค้า · ของเหลวร้อนเกิน 60 °C ตามข้อมูลสินค้า · สารที่ไม่แน่ใจ — ตรวจเอกสารข้อมูลความปลอดภัยของสาร (SDS) หัวข้อวัสดุภาชนะ หรือสอบถามฝ่ายขายก่อนใช้ คำแนะนำทั่วไป
6
ข้อควรระวัง
SAFETY & PRECAUTIONS
  • ตรวจความเข้ากันได้ของสารเคมีกับพลาสติก PE ก่อนใช้งาน — ไม่เหมาะกับตัวทำละลายอินทรีย์เข้มข้นและกรดออกซิไดซ์แรง ตามข้อมูลสินค้า
  • ไม่ควรใส่ของเหลวร้อนเกิน 60 °C (พลาสติก PE อ่อนตัว) ตามข้อมูลสินค้า
  • ถังไม่ใช่ภาชนะรับแรงดัน — ห้ามปิดสนิทแล้วอัดลม/อัดแรงดัน ตามข้อมูลสินค้า
  • ตั้งถังบนพื้นเรียบ แข็งแรง รับน้ำหนักถังเต็มได้ (ของเหลว 1 ลิตร หนักประมาณ 1 กก. ขึ้นไป) ตามข้อมูลสินค้า
  • ห้ามเปิดมอเตอร์ขณะถังว่างหรือระดับของเหลวต่ำกว่าใบพัด · เริ่มกวนเมื่อของเหลวท่วมใบพัดแล้ว ตามข้อมูลสินค้า
  • มอเตอร์ต้องต่อสายดิน ใช้ไฟตามป้ายมอเตอร์ (220 V หรือ 380 V) และกันน้ำ/สารเคมีกระเด็นเข้ามอเตอร์ ตามข้อมูลสินค้า
  • ปิดมอเตอร์และตัดไฟก่อนเติมสารปริมาณมาก ล้างถัง ถอด/ใส่ก้านกวน หรือซ่อมบำรุงทุกครั้ง ตามข้อมูลสินค้า — ยกเว้นการค่อย ๆ โรยผงทางปากเติมสารขณะกวน (ขั้นที่ 4) คำแนะนำทั่วไป
  • สวมถุงมือ แว่นตา และอุปกรณ์ป้องกันเมื่อทำงานกับสารเคมี ตามข้อมูลสินค้า
  • เลือกวัสดุหัวปั่นให้เข้ากับสารเคมี: คลอรีน/กรดเกลือ/สารกัดกร่อนแรง → แกนเหล็กหุ้ม PE · น้ำยาทั่วไป → สแตนเลส ตามข้อมูลสินค้า
  • ติดป้ายชื่อสารที่ผสมไว้ข้างถัง · ไม่ผสมสารที่ทำปฏิกิริยากันในถังเดียวกัน เช่น คลอรีนกับกรด · ล้างถังให้สะอาดก่อนเปลี่ยนชนิดสาร · เก็บให้พ้นมือเด็ก คำแนะนำทั่วไป
✕เปิดมอเตอร์ขณะถังว่าง
✕ของเหลวร้อนเกิน 60 °C
✕ปิดสนิทแล้วอัดลม/แรงดัน
✕ต่อไฟไม่มีสายดิน
✕ยื่นมือเข้าถังขณะกวน
คู่มือ/ข้อมูลสินค้า ถังผสม PE + มอเตอร์หัวปั่น รุ่น MC · รหัสสินค้า 13513, 14129, 17135, 17759, 34105–34118 หน้า 6 / 7
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
7
การดูแลรักษาและจัดเก็บ
CARE & STORAGE
หลังเลิกใช้ล้างถังและก้านกวนด้วยน้ำสะอาด ไม่ปล่อยสารเคมีตกค้างจนจับตัวแข็ง ตามข้อมูลสินค้า
น็อตและก้านตรวจน็อตยึดแผ่นฐานมอเตอร์และก้านกวนให้แน่นเป็นระยะ ไม่ให้ก้านส่ายหรือสั่น · ตรวจก้านว่าไม่คด ตามข้อมูลสินค้า
ชุดเกียร์ตรวจน้ำมัน/จาระบีชุดเกียร์ทดรอบตามป้ายของมอเตอร์ ตามข้อมูลสินค้า
ก้านหุ้ม PEถ้าผิวหุ้มแตกหรือลอก ให้เปลี่ยนก้าน (34111–34114) เพื่อไม่ให้เหล็กด้านในสัมผัสสารเคมี ตามข้อมูลสินค้า
มอเตอร์เช็ดฝุ่นและคราบสารเคมีด้วยผ้าหมาด ห้ามฉีดน้ำใส่มอเตอร์ · ตรวจสายไฟและสายดินไม่ชำรุด คำแนะนำทั่วไป
จัดเก็บ / ตั้งถังตั้งถังในร่มหรือมีหลังคา หลีกเลี่ยงแดดจัดโดยตรงเป็นเวลานาน ตามข้อมูลสินค้า · ไม่ใช้นาน: ล้างถัง เปิดฝาให้แห้ง คลุมมอเตอร์ · ก้านที่ถอดออกให้วางราบบนพื้นเรียบหรือแขวนตรง กันก้านคด คำแนะนำทั่วไป
8
ปัญหาที่พบบ่อย
TROUBLESHOOTING
อาการสาเหตุที่เป็นไปได้วิธีแก้ไข
ก้านกวนส่าย ถังสั่น เสียงดังน็อตแผ่นฐาน/มอเตอร์/ข้อต่อหลวม · ก้านคด · ของเหลวต่ำกว่าใบพัด · พื้นไม่เรียบปิดมอเตอร์ ตัดไฟ ขันน็อตให้แน่น · ตรวจก้านว่าตรง (คดให้เปลี่ยนก้าน) · เติมของเหลวให้ท่วมใบพัด · ตั้งถังบนพื้นเรียบ
มอเตอร์ไม่หมุน หรือหมุนแล้วหยุดไฟไม่เข้า · แรงดันไม่ตรงป้ายมอเตอร์ · อุปกรณ์ตัดไฟทำงานเพราะโหลดเกิน · ใบพัดติดตะกอน/ผงจับก้อนตัดไฟ ให้ช่างตรวจแรงดันและการต่อสาย · ล้างตะกอนออก · ลดปริมาณหรือความหนืด
มอเตอร์ร้อนจัดของเหลวหนืดเกินกำลังมอเตอร์ · แรงดันไฟไม่ตรงป้าย · น้ำมัน/จาระบีเกียร์ไม่พอลดความหนืด/ปริมาณ · ตรวจไฟฟ้า · ตรวจน้ำมันเกียร์ตามป้ายมอเตอร์ · ยังร้อน: ปรึกษาฝ่ายขายเรื่องกำลังมอเตอร์
หมุนกลับทิศ (มอเตอร์ 3 เฟส)ลำดับเฟสสลับตัดไฟ ให้ช่างไฟฟ้าสลับสายเฟส
ผสมไม่ทั่ว ผงจับก้อน ตะกอนนอนก้นเติมผงเร็วเกินไป · แบบใบไม่เหมาะกับงาน · ใบชั้นเดียวในถังสูงโรยผงช้า ๆ ขณะกวน · เปลี่ยนแบบใบหรือใช้ 2 ชั้น (หัวปั่น 34111–34118 หน้า 4)
ของเหลวกระเซ็น ฟองมากระดับของเหลวต่ำ ใบพัดใกล้ผิวหรือโผล่ · ใบพัด 3 แฉกตีแรงเกินสำหรับสารนั้นเติมของเหลวให้ท่วมใบพัดทุกชุด · สารที่ไม่ควรตีแรงใช้ใบตรง
ซึมที่ฝาเกลียว ข้อต่อ หรือวาล์วประเก็นเสื่อม/ไม่อยู่ในร่อง · ขันไม่แน่นตรวจและจัดประเก็น เปลี่ยนเมื่อเสื่อม · ขันให้แน่นพอดี ไม่ขันจนเกลียวพลาสติกเสีย
ผิวหุ้ม PE ของก้านแตก/ลอก เห็นเหล็กการกระแทก ขูดขีด หรือสึกจากการใช้งานหยุดใช้ก้านนั้น เปลี่ยนก้านใหม่ (34111–34114) ตามรุ่นถัง
ถังบวม เสียรูปของเหลวร้อนเกิน 60 °C · ปิดสนิทจนเกิดแรงดัน · ตากแดดจัดเป็นเวลานานหยุดใช้ ระบายแรงดัน ถ่ายของเหลวออก แล้วติดต่อฝ่ายบริการ

สาเหตุและวิธีแก้เป็นคำแนะนำทั่วไป · ทำตามแล้วยังไม่หาย — หยุดใช้และตัดไฟ แล้วติดต่อฝ่ายบริการ ห้ามแกะซ่อมมอเตอร์เอง

เช็กลิสต์ก่อนเปิดมอเตอร์ Pre-use Checklist คำแนะนำทั่วไป

☎
หากเครื่องผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ — สอบถามการเลือกขนาดถัง แบบหัวปั่น กำลังมอเตอร์ และอุปกรณ์เสริมได้ที่ช่องทางเดียวกัน
ปัญญาเคมีภัณฑ์ · LINE @PYCM · โทร 02-114-7416 ต่อ 2
แจ้งรหัสสินค้าหรือรุ่น (เช่น 13513 / MC-300L หรือ MCH-3B1-PE) สารที่ใช้ อาการ พร้อมรูปหรือคลิปขณะเครื่องทำงาน จะช่วยตรวจสอบได้เร็วขึ้น · www.panyachemipan.com
คู่มือการใช้งาน ถังผสม PE + มอเตอร์หัวปั่น รุ่น MC (ภาษาไทย) — รหัส 13513, 14129, 17135, 17759, 34105–34118 — ภาพประกอบ 17

สนใจสินค้านี้ หรือมีคำถามเรื่องการใช้งาน?

ทีมงานปัญญาเคมีภัณฑ์ยินดีให้คำแนะนำ สอบถามรุ่น ขนาด อะไหล่ และวิธีใช้งานได้ทุกวัน

💬 ทัก LINE @PYCM📞 02-114-7416

คู่มือการใช้งานอื่น ๆ

📘 ดูคู่มือการใช้งานทั้งหมด →
