คู่มือการใช้งานแม่เหล็กจับฉากงานเชื่อม รุ่น FM / WM12 (ภาษาไทย) — รหัส 34014–34029

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 ต่อ 2

คู่มือการใช้งาน · ข้อมูลสินค้า · ฉบับภาษาไทย

แม่เหล็กจับฉากงานเชื่อม (Magnetic Welding Holder)

16 รุ่น · ทรงลูกศร FM1 / FM3 / WM12 · ทรงหกเหลี่ยม FM2 / FM4 · แบบไม่มีสวิตช์ และแบบปุ่มบิด ON/OFF

รหัสสินค้า 34014–34029

รุ่น FM1 · FM2 · FM3 · FM4 · WM12

เอกสาร เรียบเรียงโดยปัญญาเคมีภัณฑ์

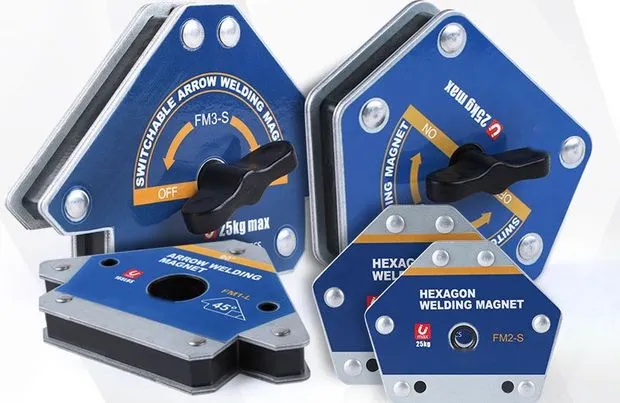

แม่เหล็กจับฉากงานเชื่อม แบบมีสวิตช์และไม่มีสวิตช์ — ภาพสินค้า — แบบมีสวิตช์ (แถวบน) และแบบไม่มีสวิตช์ (แถวล่าง)

แม่เหล็กจับฉากงานเชื่อม ใช้แปะยึดแป๊บเหล็ก เหล็กฉาก และแผ่นเหล็ก ให้ค้างอยู่ในมุมที่ต้องการระหว่างประกอบและเชื่อมแต้ม ช่างทำงานคนเดียวได้ ไม่ต้องมีคนช่วยจับ ตามข้อมูลสินค้า

ขอบตัวแม่เหล็กตัดเป็นมุมสำเร็จ — ทรงลูกศร ได้มุม 45° / 90° / 135° · ทรงหกเหลี่ยม ได้มุม 30° / 45° / 60° / 75° / 90° / 105° · แบบมีสวิตช์ บิดปุ่มไปที่ ON แม่เหล็กดูดชิ้นงาน บิดไปที่ OFF ตัดแรงดูด ยกออกง่าย และเศษเหล็กที่ติดฐานหลุดออกเอง ตามข้อมูลสินค้า

สิ่งสำคัญที่สุด — ใช้จับยึดชั่วคราวระหว่างประกอบ/เชื่อมแต้มเท่านั้น ห้ามใช้ยกหรือแขวนของหนัก · ห้ามเชื่อมทับตัวแม่เหล็ก · ระวังนิ้วหนีบ · เก็บให้ห่างจากผู้ใช้เครื่องกระตุ้นหัวใจ ตามข้อมูลสินค้า — อ่านหน้า 5 ก่อนใช้

จุดเด่น Features

›ขอบเรียบ ไม่บิดงอแผ่นหน้าพ่นสี + แผ่นข้างเหล็กชุบซิงค์ 2 ชั้น ขอบตรง ช่วยให้มุมแม่น ตามข้อมูลสินค้า

›ทำงานคนเดียวได้แปะยึดชิ้นงานค้างไว้ในมุม ไม่ต้องมีคนช่วยจับระหว่างเชื่อมแต้ม ตามข้อมูลสินค้า

›รุ่นมีสวิตช์ ถอดง่ายบิด OFF ตัดแรงดูด ยกออกง่าย เศษเหล็ก/สะเก็ดที่ติดฐานหลุดออกเอง ตามข้อมูลสินค้า

5 ซีรีส์ 16 รุ่น Series Overview — รายละเอียดทุกรุ่นหน้า 2 ตามข้อมูลสินค้า

FM1ทรงลูกศร ไม่มีสวิตช์ มุม 45° / 90° / 135°แรงดูดสูงสุด 12.5–75 กก.รุ่น XS-2P · XS-4P · S · M · Lทนอุณหภูมิใช้งานประมาณ 250°C

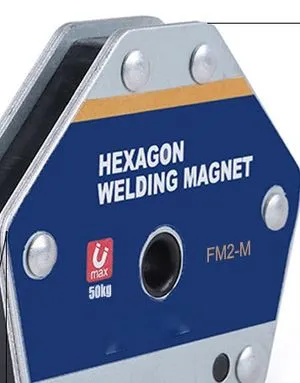

FM2ทรงหกเหลี่ยม ไม่มีสวิตช์ มุม 30°–105° (6 มุม)แรงดูดสูงสุด 12.5–50 กก.รุ่น XS-2P · XS-4P · S · Mทนอุณหภูมิใช้งานประมาณ 250°C

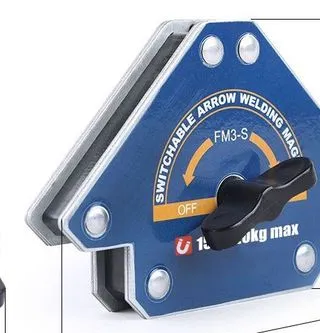

FM3ทรงลูกศร มีสวิตช์ ON/OFF มุม 45° / 90° / 135°แรงดูดสูงสุด 15–50 กก.รุ่น S · Mทนอุณหภูมิใช้งานประมาณ 250°C

FM4ทรงหกเหลี่ยม มีสวิตช์ ON/OFF มุม 30°–105° (6 มุม)แรงดูดสูงสุด 15–50 กก.รุ่น S · Mทนอุณหภูมิใช้งานประมาณ 250°C

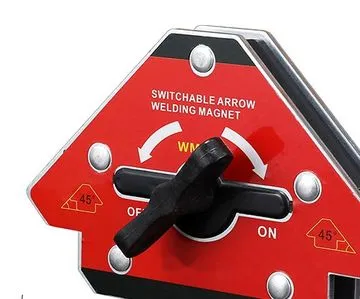

WM12ทรงลูกศร · สีแดง มีสวิตช์ ON/OFF มุม 45° / 90° / 135°แรงดูดสูงสุด 25–80 กก.รุ่น S · M · Lทนอุณหภูมิใช้งานประมาณ 80°C

ใช้ทำอะไร · ใครใช้ Uses ตามข้อมูลสินค้า

จับฉาก / จับมุมชิ้นงานเหล็กก่อนเชื่อมเชื่อมไฟฟ้า · มิก · อาร์กอนประตู · รั้ว · หลังคาโครงเหล็ก · ชั้นวาง · โต๊ะ · ขาตั้งยึดชิ้นงานชั่วคราวตอนประกอบ เจาะ ทำเครื่องหมายใช้เป็นฉากวัดมุม 45° / 90° แบบเร็ว

ช่างเชื่อมช่างเหล็กอู่ซ่อมงานผลิตโครงเหล็กช่าง DIY

เกี่ยวกับเอกสารนี้ — เรียบเรียงเป็นภาษาไทยโดยปัญญาเคมีภัณฑ์ จากข้อมูลจำเพาะและภาพสินค้า ร่วมกับหลักปฏิบัติทั่วไปของงานเชื่อม มีป้ายกำกับที่มา ตามข้อมูลสินค้า / คำแนะนำทั่วไป · แรงดูดในเอกสารเป็นค่าสูงสุด วัดบนแผ่นเหล็กหนาผิวเรียบ ใช้งานจริงลดลงได้ (ดูหน้า 2) · ข้อความบนตัวแม่เหล็กจริงเป็นภาษาอังกฤษ · สี ป้าย และรายละเอียดเล็กน้อยอาจต่างตามล็อต ให้ยึดสินค้าที่ได้รับจริงเป็นหลัก

เนื้อหาในคู่มือ Contents

1ตารางรุ่น · ขนาด · เลือกรุ่น · หน้า 2 2ส่วนประกอบ · โครงสร้าง · หน้า 3 3วิธีจับมุม ลูกศร / หกเหลี่ยม · หน้า 4 4วิธีใช้รุ่นมีสวิตช์ · หน้า 5 5ข้อควรระวังด้านความปลอดภัย · หน้า 5 6ดูแลรักษา · แก้ปัญหา · เช็กลิสต์ · หน้า 6

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 ต่อ 2

ตารางรุ่น ขนาด และการเลือกรุ่น

MODEL TABLE & SELECTION

ตารางรุ่นทั้ง 16 รุ่น Models — ขนาดเป็นมิลลิเมตร · น้ำหนักเป็นกิโลกรัม (ประมาณ) ตามข้อมูลสินค้า

รหัสสินค้า	รุ่น	ขนาด L × H	หนา T	หนารวมปุ่มบิด T2	แรงดูดสูงสุด (กก.)	น้ำหนักสุทธิ (กก.)	หน่วยขาย
FM1ทรงลูกศร · ไม่มีสวิตช์ · แผ่นหน้าสีน้ำเงิน · แกนเฟอร์ไรต์ · มุม 45° / 90° / 135° · ทนอุณหภูมิใช้งานประมาณ 250°C
34014	FM1-XS-2P	80 × 54	12	–	12.5 /ชิ้น	~0.12 /ชิ้น	ชุด 2 ชิ้น
34015	FM1-XS-4P	80 × 54	12	–	12.5 /ชิ้น	~0.12 /ชิ้น	ชุด 4 ชิ้น
34016	FM1-S	121 × 83	18	–	25	~0.4	1 ชิ้น
34017	FM1-M	163 × 112	23	–	50	~0.85	1 ชิ้น
34018	FM1-L	198 × 136	27	–	75	~1.4	1 ชิ้น
FM2ทรงหกเหลี่ยม · ไม่มีสวิตช์ · แผ่นหน้าสีน้ำเงิน · แกนเฟอร์ไรต์ · มุม 30° / 45° / 60° / 75° / 90° / 105° · ทนอุณหภูมิใช้งานประมาณ 250°C
34019	FM2-XS-2P	63 × 52	12	–	12.5 /ชิ้น	~0.11 /ชิ้น	ชุด 2 ชิ้น
34020	FM2-XS-4P	63 × 52	12	–	12.5 /ชิ้น	~0.11 /ชิ้น	ชุด 4 ชิ้น
34021	FM2-S	97 × 80	16	–	25	~0.4	1 ชิ้น
34022	FM2-M	129 × 111	21	–	50	~0.85	1 ชิ้น
FM3ทรงลูกศร · มีสวิตช์ ON/OFF · แผ่นหน้าสีน้ำเงิน · แกนเฟอร์ไรต์ · มุม 45° / 90° / 135° · ทนอุณหภูมิใช้งานประมาณ 250°C
34023	FM3-S	120 × 81	18	36	15–20	~0.41	1 ชิ้น
34024	FM3-M	166 × 112	21	39	30–50	~0.81	1 ชิ้น
FM4ทรงหกเหลี่ยม · มีสวิตช์ ON/OFF · แผ่นหน้าสีน้ำเงิน · แกนเฟอร์ไรต์ · มุม 30° / 45° / 60° / 75° / 90° / 105° · ทนอุณหภูมิใช้งานประมาณ 250°C
34025	FM4-S	96 × 80	18	36	15–20	~0.4	1 ชิ้น
34026	FM4-M	129 × 111	21	39	30–50	~0.76	1 ชิ้น
WM12ทรงลูกศร · มีสวิตช์ ON/OFF · แผ่นหน้าสีแดง · แกนเฟอร์ไรต์ร่วมกับนีโอไดเมียม · มุม 45° / 90° / 135° · ทนอุณหภูมิใช้งานประมาณ 80°C
34027	WM12-S	105 × 69	21	37	25	~0.33	1 ชิ้น
34028	WM12-M	135 × 88	21	40	42	~0.57	1 ชิ้น
34029	WM12-L	175 × 111	26	50	80	~1.23	1 ชิ้น

L × H = กว้าง × สูงของแผ่นหน้า · T = ความหนาตัวแม่เหล็ก · T2 = หนารวมปุ่มบิด (เฉพาะรุ่นมีสวิตช์ เผื่อที่ว่างเมื่อวางในมุมแคบ) · รุ่น XS ขายเป็นชุด 2 หรือ 4 ชิ้น ค่าในตารางเป็นค่าต่อชิ้น · FM3 / FM4 ระบุแรงดูดเป็นช่วง · ค่าทั้งหมดเป็นค่าประมาณ อาจต่างเล็กน้อยตามล็อต

แผนภาพอ่านขนาด (ไม่ตามสัดส่วนจริง) — ซ้าย: ด้านหน้า · ขวา: ด้านข้างรุ่นมีสวิตช์

แรงดูดใช้งานจริงลดลงเมื่อ… — ค่าในตารางเป็นแรงดึงหลุดสูงสุด วัดบนแผ่นเหล็กหนาผิวเรียบ · ถ้าชิ้นงานบาง ผิวสนิม/มีสี หรือเป็นแป๊บกลม แรงดูดจะลดลง ตามข้อมูลสินค้า

สาเหตุอื่นที่ทำให้ดูดได้น้อยลง คำแนะนำทั่วไป

มีเศษเหล็ก สะเก็ดเชื่อม หรือคราบน้ำมันคั่นระหว่างขอบแม่เหล็กกับชิ้นงาน
ขอบแม่เหล็กแนบชิ้นงานไม่เต็ม เช่น ชิ้นงานแคบกว่าขอบ หรือผิวไม่เรียบ
ชิ้นงานไม่ใช่เหล็กที่แม่เหล็กดูดติด เช่น อะลูมิเนียม หรือสแตนเลสบางชนิด — ใช้ไม่ได้

วิธีเลือกรุ่น How to Choose คำแนะนำทั่วไป

ทรง	ทรงลูกศร (FM1 / FM3 / WM12) — งานมุมฉาก 90° และ 45° ที่ใช้บ่อย รวมถึง 135° · ทรงหกเหลี่ยม (FM2 / FM4) — งานที่ต้องการ 30° / 60° / 75° / 105° หรือหลายมุมในชิ้นเดียว
สวิตช์	มีสวิตช์ (FM3 / FM4 / WM12) — ย้ายตำแหน่งบ่อย งานมีเศษเหล็ก/ขี้กลึง ต้องการวางให้ตรงก่อนค่อยดูด และถอดง่าย · ไม่มีสวิตช์ (FM1 / FM2) — งานทั่วไป ตัวบาง น้ำหนักเบา
ขนาด	XS / S — ชิ้นงานเล็ก แป๊บเล็ก เหล็กแผ่นบาง งาน DIY · S / M — ประตู รั้ว โครงเหล็กทั่วไป · M / L, WM12-L — ชิ้นงานใหญ่และหนักกว่า · ชิ้นงานยาวหรือหนัก ใช้ 2 ตัวขึ้นไปต่อหนึ่งมุม
ความร้อน	วางใกล้แนวเชื่อมหรือชิ้นงานร้อนสะสม เลือกซีรีส์ FM (ทนประมาณ 250°C) · WM12 ทนร้อนประมาณ 80°C ต้องวางห่างแนวเชื่อม ตามข้อมูลสินค้า

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 ต่อ 2

ส่วนประกอบและโครงสร้าง

PARTS & CONSTRUCTION

ตำแหน่งส่วนประกอบ Parts — ภาพสินค้า

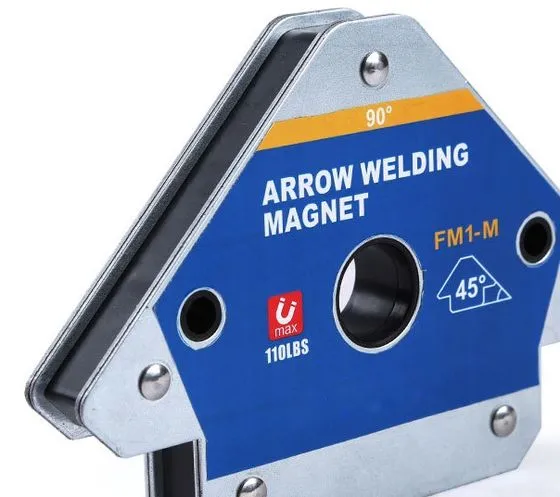

ส่วนประกอบแม่เหล็กจับฉาก รุ่นไม่มีสวิตช์ FM1-M — รุ่นไม่มีสวิตช์ (ตัวอย่าง FM1-M)

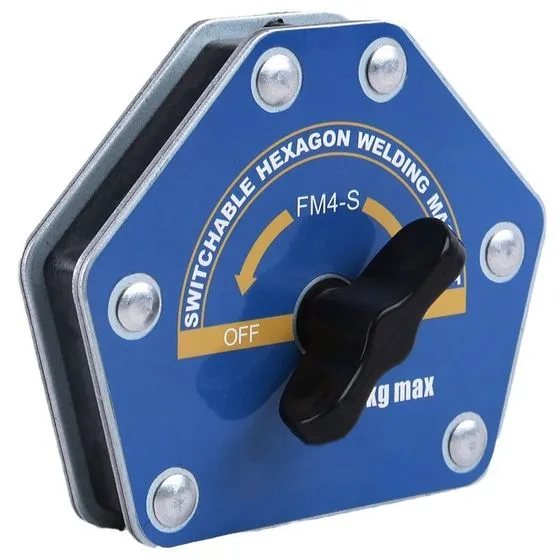

ส่วนประกอบแม่เหล็กจับฉาก รุ่นมีสวิตช์ FM4-S — รุ่นมีสวิตช์ (ตัวอย่าง FM4-S)

1	แผ่นหน้าเหล็กพ่นสี — สีน้ำเงิน (WM12 สีแดง) มีชื่อรุ่นและป้ายบอกมุม ตามข้อมูลสินค้า
2	แผ่นข้างเหล็กชุบซิงค์ 2 ชั้น — ขอบสีเงิน เรียบ ไม่บิดงอ ตามข้อมูลสินค้า · ขอบของแผ่นข้างคือส่วนที่แตะชิ้นงาน คำแนะนำทั่วไป
3	แกนแม่เหล็ก (สีดำ อยู่ระหว่างแผ่น) — เฟอร์ไรต์ · WM12 เฟอร์ไรต์ร่วมกับนีโอไดเมียม (NdFeB) ตามข้อมูลสินค้า
4	ขอบจับมุม — ทรงลูกศร: ด้านล่างแบนวางเรียบ + มุมตัดสองข้าง · ทรงหกเหลี่ยม: 6 ด้าน วางได้หลายมุม ตามข้อมูลสินค้า
5	รูตรงกลาง — ใช้คล้องเก็บหรือแขวนได้ (รุ่นไม่มีสวิตช์) ตามข้อมูลสินค้า
6	ป้ายมุมบนแผ่นหน้า — ช่วยดูว่าขอบคู่ไหนให้มุมเท่าไร คำแนะนำทั่วไป
7	ปุ่มบิด ON / OFF (รุ่นมีสวิตช์) — ปุ่มพลาสติกตรงกลาง ใส่ถุงมือก็บิดได้ ตามข้อมูลสินค้า
8	ป้าย ON / OFF และลูกศร — บอกทิศการบิด ให้ยึดตามป้ายบนตัวจริง คำแนะนำทั่วไป

โครงสร้างด้านข้าง Construction — ภาพสินค้า

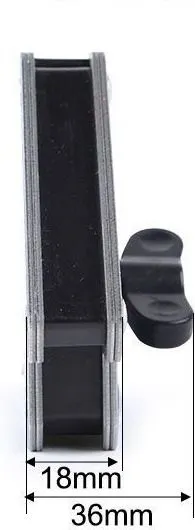

ด้านข้าง FM3-S หนา 18 มม. รวมปุ่มบิด 36 มม. — ด้านข้าง FM3-S
T 18 · T2 36 มม.

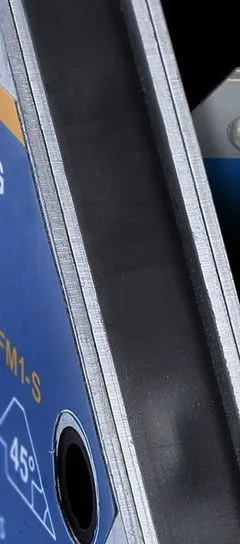

ขอบแผ่นข้างชุบซิงค์ 2 ชั้น — ขอบแผ่นข้าง
ชุบซิงค์ 2 ชั้น

ตัวแม่เหล็กเป็นแผ่นเหล็ก 2 แผ่นประกบแกนแม่เหล็กไว้ตรงกลาง — มองจากด้านข้างเห็นเป็นแถบสีเงิน–ดำ–เงิน คำแนะนำทั่วไป
แผ่นข้างชุบซิงค์ เรียบ ไม่บิดงอ ขอบจึงแนบชิ้นงานได้ตรง ตามข้อมูลสินค้า · ขอบที่บุบหรือบิดจะทำให้มุมเพี้ยน — ห้ามโยนหรือกระแทก คำแนะนำทั่วไป
รุ่นมีสวิตช์มีปุ่มบิดยื่นออกด้านหน้า ความหนารวมปุ่ม (T2) ประมาณ 2 เท่าของตัว — เช็กที่ว่างก่อนวางในมุมแคบ ตามข้อมูลสินค้า
วางแม่เหล็กโดยให้ขอบแนบชิ้นงานเต็มความหนา ทั้งสองแผ่น จะได้แรงดูดเต็มที่ คำแนะนำทั่วไป

ซีรีส์ FM เทียบ WM12 Comparison ตามข้อมูลสินค้า

FM1 – FM4แผ่นหน้าสีน้ำเงิน · แกนเฟอร์ไรต์ · ทนอุณหภูมิใช้งานประมาณ 250°C · มีทั้งแบบไม่มีสวิตช์และมีสวิตช์

WM12แผ่นหน้าสีแดง · แกนเฟอร์ไรต์ร่วมกับนีโอไดเมียม · มีสวิตช์ · ทนร้อนประมาณ 80°C — อย่าวางชิดแนวเชื่อม

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 ต่อ 2

วิธีใช้จับมุมงานเชื่อม

HOW TO HOLD ANGLES

ก. ขั้นตอนพื้นฐาน Basic Steps — ใช้ได้ทุกรุ่น

①เตรียมผิวเช็ดผิวชิ้นงานและขอบแม่เหล็กให้สะอาด ไม่มีเศษเหล็ก สะเก็ด สนิมหนา คำแนะนำทั่วไป

›

②วางชิ้นงานก่อนวางชิ้นงานให้เข้าที่ แล้วค่อยแปะแม่เหล็ก กันนิ้วหนีบ ตามข้อมูลสินค้า

›

③แปะให้แนบเต็มขอบคู่ที่ให้มุมที่ต้องการ แนบชิ้นงานทั้งสองชิ้น คำแนะนำทั่วไป

›

④ตรวจมุมทาบฉากหรือไม้วัดมุมซ้ำ ปรับให้ตรงก่อนเชื่อม คำแนะนำทั่วไป

›

⑤เชื่อมแต้มแต้มยึดห่างจากแม่เหล็ก แล้วถอดแม่เหล็กก่อนเชื่อมเต็มแนว คำแนะนำทั่วไป

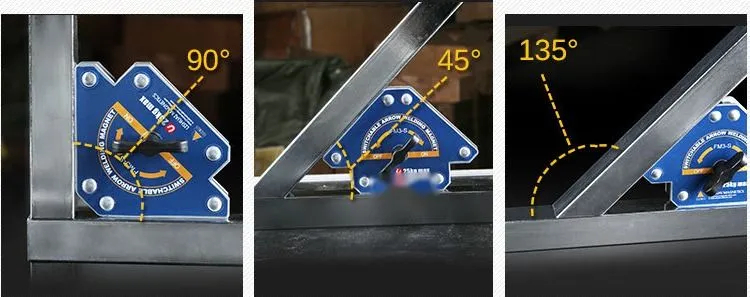

ข. ทรงลูกศร — 45° / 90° / 135° FM1 · FM3 · WM12 — ภาพสินค้า (ป้ายมุมในภาพ) ตามข้อมูลสินค้า

90°หันยอดหัวลูกศรเข้ามุมด้านใน ให้ขอบลาดทั้งสองข้างแนบชิ้นงานคนละชิ้น — ได้มุมฉาก

45°วางขอบล่างแบนบนชิ้นงานหลัก แล้วพิงชิ้นงานที่เอียงแนบขอบลาดของหัวลูกศร

135°วางแบบเดียวกับ 45° — มุมที่วัดจากอีกฝั่งของชิ้นงานที่เอียงคือ 135°

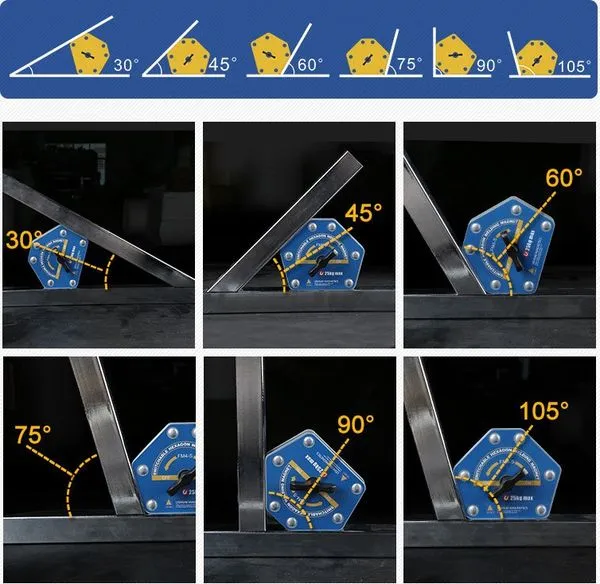

ค. ทรงหกเหลี่ยม — 30° / 45° / 60° / 75° / 90° / 105° FM2 · FM4 — ภาพสินค้า ตามข้อมูลสินค้า

แม่เหล็กทรงหกเหลี่ยม จับมุม 30 ถึง 105 องศา

แต่ละด้านของหกเหลี่ยมทำมุมต่างกัน — เลือกขอบคู่ที่ให้มุมที่ต้องการ ตามไอคอนแถวบนของภาพ ตามข้อมูลสินค้า
วางขอบหนึ่งบนชิ้นงานหลัก แล้วให้ชิ้นงานที่เอียงแนบขอบอีกด้าน — ตัวเลขในภาพคือมุมระหว่างชิ้นงานทั้งสอง คำแนะนำทั่วไป
มุมที่ใช้บ่อย 90° และ 45° ใช้ได้ทั้งทรงลูกศรและหกเหลี่ยม · มุม 30° / 60° / 75° / 105° ใช้ทรงหกเหลี่ยม ตามข้อมูลสินค้า
มุมแปลกที่ไม่มีในตัว ให้ใช้แม่เหล็กเป็นตัวช่วยยึด แล้ววัดมุมด้วยเครื่องมือวัดมุมแทน คำแนะนำทั่วไป

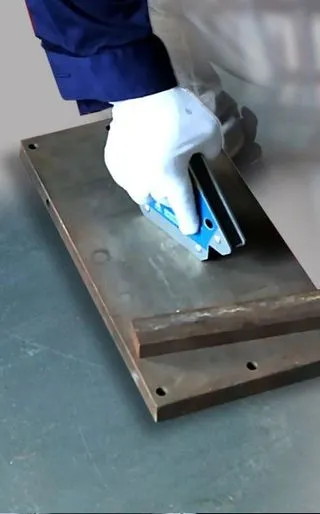

แปะอย่างนุ่มนวล — วางชิ้นงานให้เข้าที่ก่อน ตามข้อมูลสินค้า แล้วเอียงแม่เหล็กให้ขอบหนึ่งแตะชิ้นงานก่อน ค่อย ๆ วางราบ จะไม่กระแทก ไม่หนีบนิ้ว และขอบไม่บุบ · จับที่ตัวแม่เหล็กหรือปุ่มบิด ไม่สอดนิ้วไว้ใต้ขอบ คำแนะนำทั่วไป

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 ต่อ 2

ง. เทคนิคช่วยให้มุมแม่นและยึดแน่น Tips — ต่อจากหน้า 4

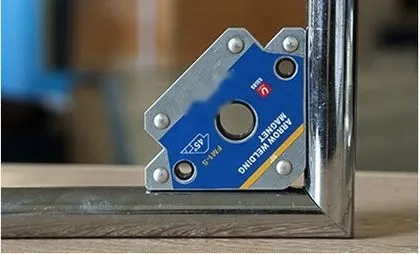

แม่เหล็กจับแป๊บเข้ามุม — จับแป๊บ / ท่อเข้ามุม (ภาพสินค้า)

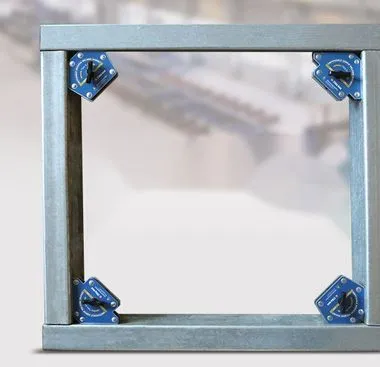

ประกอบกรอบเหล็ก 4 มุม — ประกอบกรอบ 4 มุม (ภาพสินค้า)

จับได้ทั้งแป๊บเหลี่ยม แป๊บกลม เหล็กฉาก และแผ่นเหล็ก ตามข้อมูลสินค้า · แป๊บกลมสัมผัสเป็นเส้น แรงดูดลดลง เลือกรุ่นใหญ่ขึ้นหรือใช้หลายตัว คำแนะนำทั่วไป
ชิ้นงานยาวหรือหนัก ใช้2 ตัวต่อหนึ่งมุม (คนละฝั่งของรอยต่อ) · ประกอบกรอบใช้มุมละตัว แล้ววัดเส้นทแยงสองเส้นให้เท่ากันก่อนเชื่อมแต้ม คำแนะนำทั่วไป
ใช้ยึดชิ้นงานชั่วคราวตอนประกอบ เจาะ ทำเครื่องหมาย และใช้เป็นฉากวัดมุม 45° / 90° แบบเร็วได้ ตามข้อมูลสินค้า

แผนภาพ — แม่เหล็กเข้ามุมด้านใน · เชื่อมแต้มให้ห่างแม่เหล็ก

แปะแม่เหล็กเข้ามุมด้านใน ให้ขอบแนบชิ้นงานทั้งสองชิ้น แล้วเชื่อมแต้มด้านนอกมุม หรือจุดที่ห่างจากแม่เหล็ก คำแนะนำทั่วไป
เชื่อมแต้มอย่างน้อย 2 จุดให้ชิ้นงานยึดกันก่อน แล้วถอดแม่เหล็กออกก่อนเชื่อมเต็มแนว — ลดความร้อนสะสมที่ตัวแม่เหล็กและลดแนวอาร์กเบี่ยง คำแนะนำทั่วไป
เชื่อมเต็มแนวสลับฝั่งเพื่อลดการดึงตัวของชิ้นงาน แล้ววัดมุมซ้ำหลังเชื่อม คำแนะนำทั่วไป

วิธีใช้รุ่นมีสวิตช์ (FM3 / FM4 / WM12)

SWITCHABLE MODELS — ON / OFF

ก่อนวาง บิดปุ่มไปที่ OFF — แม่เหล็กยังไม่ดูด ขยับหาตำแหน่งได้ง่าย ไม่กระแทกติดชิ้นงาน คำแนะนำทั่วไป
วางขอบมุมให้แนบชิ้นงานเต็ม ตรวจตำแหน่งและมุม คำแนะนำทั่วไป
บิดปุ่มไปที่ ON — แม่เหล็กดูดชิ้นงาน ตามข้อมูลสินค้า · บิดให้สุดตำแหน่ง ไม่ค้างกึ่งกลาง แล้วตรวจมุมซ้ำ คำแนะนำทั่วไป
เชื่อมแต้มให้ห่างจากแม่เหล็ก (ดูข้อควรระวังด้านล่าง)
บิดปุ่มไปที่ OFF — ตัดแรงดูด ยกออกได้ง่าย และเศษเหล็ก/สะเก็ดที่ติดฐานหลุดออกเอง ไม่ต้องเสียเวลาเช็ด ตามข้อมูลสินค้า

ปุ่มบิดเป็นพลาสติก ใส่ถุงมือก็บิดได้ ตามข้อมูลสินค้า · ทิศการบิดให้ดูป้าย ON / OFF และลูกศรบนตัวแม่เหล็กจริง · ห้ามใช้ค้อนเคาะหรือต่อด้ามช่วยบิด ถ้าบิดฝืดผิดปกติให้หยุดใช้ คำแนะนำทั่วไป

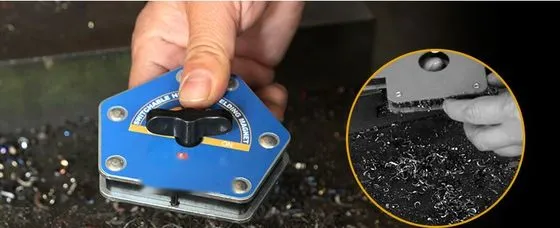

บิด OFF แล้วยกแม่เหล็กออก เศษเหล็กหลุดเอง — บิด OFF แล้วยกออก — เศษเหล็กหลุดจากฐาน (ภาพสินค้า)

ข้อควรระวังด้านความปลอดภัย

SAFETY

แม่เหล็กแรงสูง ระวังนิ้วหนีบ ระหว่างแม่เหล็กกับชิ้นงาน หรือแม่เหล็กด้วยกัน — วางชิ้นงานให้เข้าที่ก่อนแล้วค่อยแปะ ตามข้อมูลสินค้า
เก็บให้ห่างจากผู้ใช้เครื่องกระตุ้นหัวใจ บัตรแถบแม่เหล็ก โทรศัพท์ นาฬิกา และอุปกรณ์อิเล็กทรอนิกส์ ตามข้อมูลสินค้า
ห้ามเชื่อมทับตัวแม่เหล็ก — วางแม่เหล็กห่างจากแนวเชื่อมพอสมควร ตามข้อมูลสินค้า
แนวอาร์กเบี่ยง (arc blow) — แม่เหล็กใกล้ส่วนโค้งไฟฟ้าอาจทำให้แนวอาร์กเบี่ยง ให้ขยับแม่เหล็กออก หรือเปลี่ยนตำแหน่งสายดิน ตามข้อมูลสินค้า
ใช้จับยึดชั่วคราวระหว่างประกอบ/เชื่อมแต้มเท่านั้น ห้ามใช้ยกหรือแขวนของหนัก ตามข้อมูลสินค้า · ห้ามยืน/ลอดใต้ชิ้นงานที่ยึดด้วยแม่เหล็ก คำแนะนำทั่วไป
ห้ามโยนหรือกระแทกแรง แม่เหล็กด้านในอาจแตกร้าว ตามข้อมูลสินค้า
WM12 ทนร้อนประมาณ 80°C อย่าวางชิดแนวเชื่อม ตามข้อมูลสินค้า · ซีรีส์ FM ทนอุณหภูมิใช้งานประมาณ 250°C ตามข้อมูลสินค้า แต่ก็ไม่ควรวางชิดแนวเชื่อม คำแนะนำทั่วไป
สวมถุงมือและอุปกรณ์ป้องกันทุกครั้งที่เชื่อม ตามข้อมูลสินค้า · แม่เหล็กและชิ้นงานใกล้แนวเชื่อมร้อนจัด รอให้เย็นก่อนจับ · เก็บให้พ้นมือเด็ก คำแนะนำทั่วไป

✕ยก · แขวนของหนัก

✕เชื่อมทับแม่เหล็ก

✕ใกล้ผู้ใช้เครื่องกระตุ้นหัวใจ

✕โยน · กระแทก

✕WM12 ชิดแนวเชื่อม

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 ต่อ 2

ดูแลรักษา แก้ปัญหา และเช็กลิสต์

CARE · TROUBLESHOOTING · CHECKLIST

ก. การดูแลรักษาและจัดเก็บ Care & Storage

หลังใช้งาน	เช็ดเศษเหล็ก ขี้กลึง และสะเก็ดเชื่อมที่ติดผิวแม่เหล็กออก · รุ่นมีสวิตช์ บิดไปที่ OFF แล้วเศษเหล็กหลุดง่ายขึ้น ตามข้อมูลสินค้า · เศษละเอียดใช้แปรงแห้งหรือเทปกาวช่วยเก็บ คำแนะนำทั่วไป
กันสนิม	เก็บในที่แห้ง ห่างความชื้น ป้องกันสนิมที่แผ่นข้าง ตามข้อมูลสินค้า · โดนน้ำหรือน้ำหล่อเย็นให้เช็ดแห้งทันที คำแนะนำทั่วไป
จัดเก็บ	เก็บแยกจากกันหรือคั่นด้วยไม้/กระดาษแข็ง ไม่ให้แม่เหล็กดูดติดกันแรง ๆ ตามข้อมูลสินค้า · รุ่นมีสวิตช์เก็บที่ตำแหน่ง OFF · เก็บห่างอุปกรณ์อิเล็กทรอนิกส์และบัตรแถบแม่เหล็ก คำแนะนำทั่วไป
ตรวจสภาพ	ขอบบุบ บิด แผ่นข้างแยก ตัวแม่เหล็กร้าว หรือปุ่มบิดหลวม/แตก — เลิกใช้จับมุม เพราะมุมจะเพี้ยนและยึดไม่แน่น คำแนะนำทั่วไป

ข. แก้ปัญหาเบื้องต้น Troubleshooting คำแนะนำทั่วไป

อาการ	สาเหตุที่เป็นไปได้	วิธีแก้ไข
ดูดไม่แน่น ชิ้นงานเลื่อน	ชิ้นงานบาง ผิวสนิม/มีสี แป๊บกลม · มีเศษเหล็กคั่น · ขอบแนบไม่เต็ม	ทำความสะอาดผิวและขอบ · แปะให้แนบเต็ม · ใช้รุ่นใหญ่ขึ้นหรือหลายตัว
มุมที่ได้ไม่ตรง	มีสะเก็ดหรือเศษเหล็กติดขอบ · ขอบบุบจากการตก · ชิ้นงานบิด	เช็ดขอบ · ทาบฉากตรวจ · ตัวที่ขอบบุบหรือบิดให้เลิกใช้จับมุม
บิด ON แล้วไม่ดูด	บิดไม่สุดตำแหน่ง	บิดให้สุดตามป้าย ON · ถ้ายังไม่ดูด หยุดใช้และติดต่อฝ่ายบริการ
บิด OFF แล้วยังยกยาก	บิดไม่สุดตำแหน่ง · เศษเหล็กอัดแน่นใต้ขอบ	บิดให้สุด OFF แล้วยกจากขอบด้านหนึ่ง · ทำความสะอาดขอบ
รุ่นไม่มีสวิตช์ ถอดยาก	ดึงตรง ๆ ต้านแรงดูดเต็มหน้า	โยกยกจากขอบด้านหนึ่งแทนการดึงตรง · ระวังนิ้วหนีบ
แนวอาร์กเบี่ยง	แม่เหล็กอยู่ใกล้แนวเชื่อม (arc blow)	ขยับแม่เหล็กออก หรือเปลี่ยนตำแหน่งสายดิน · เชื่อมแต้มแล้วถอดแม่เหล็กก่อนเชื่อมเต็มแนว
แม่เหล็กร้อนจัด สีหมอง	วางชิดแนวเชื่อม · เชื่อมต่อเนื่องนาน	ขยับห่างแนวเชื่อม · พักให้เย็น · WM12 ทนร้อนประมาณ 80°C
ไม่ดูดชิ้นงานเลย	วัสดุไม่ใช่เหล็กที่แม่เหล็กดูด (อะลูมิเนียม สแตนเลสบางชนิด)	ใช้ปากกาจับชิ้นงานหรือฉากจับแบบแคลมป์แทน

ทำตามแล้วยังไม่หาย หรือพบตัวแม่เหล็กแตกร้าว ปุ่มบิดเสีย — หยุดใช้ แล้วติดต่อฝ่ายบริการ ห้ามแกะหรือซ่อมเอง

ค. เช็กลิสต์ก่อนเชื่อม Pre-weld Checklist คำแนะนำทั่วไป

ผิวชิ้นงานและขอบแม่เหล็กสะอาด ไม่มีเศษเหล็ก
ชิ้นงานเป็นเหล็กที่แม่เหล็กดูดติด
วางชิ้นงานเข้าที่ก่อนแปะ นิ้วพ้นแนวหนีบ
ขอบแนบชิ้นงานเต็ม · รุ่นมีสวิตช์อยู่ที่ ON
ตรวจมุมด้วยฉากหรือไม้วัดมุมแล้ว
แม่เหล็กห่างแนวเชื่อม ไม่ขวางแนวเชื่อม
ตำแหน่งสายดินไม่ทำให้แนวอาร์กเบี่ยง
ไม่ได้ใช้แม่เหล็กรับน้ำหนักหรือแขวนชิ้นงาน
ไม่มีผู้ใช้เครื่องกระตุ้นหัวใจอยู่ใกล้
สวมถุงมือ หน้ากากเชื่อม และอุปกรณ์ป้องกัน

ง. สรุปการใช้งาน Quick Reference — พิมพ์ติดไว้ที่โต๊ะเชื่อมได้

ก่อนเชื่อม	① เช็ดผิวชิ้นงานและขอบแม่เหล็ก	② วางชิ้นงานก่อนแล้วค่อยแปะ	③ แปะแนบเต็มรุ่นมีสวิตช์บิด ON	④ ตรวจมุมด้วยฉากก่อนเชื่อม
หลังเชื่อม	แต้มแล้วถอดก่อนเชื่อมเต็มแนว	ถอดแม่เหล็กมีสวิตช์บิด OFF · ไม่มีสวิตช์โยกยกจากขอบ	เช็ดเศษเหล็กเก็บแยกในที่แห้ง	ห้ามเสมอยกของ · เชื่อมทับ · โยน

☎

สอบถามการใช้งาน การเลือกรุ่น หรือพบปัญหา ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์
ปัญญาเคมีภัณฑ์ · LINE @PYCM · โทร 02-114-7416 ต่อ 2
แจ้งรหัสสินค้า (34014–34029) หรือรุ่น เช่น FM3-S พร้อมรูปชิ้นงานและจุดที่ต้องการจับ จะช่วยแนะนำรุ่นได้เร็วขึ้น · www.panyachemipan.com

คู่มือการใช้งานแม่เหล็กจับฉากงานเชื่อม รุ่น FM / WM12 (ภาษาไทย) — รหัส 34014–34029 — ภาพประกอบ 23

สนใจสินค้านี้ หรือมีคำถามเรื่องการใช้งาน?

ทีมงานปัญญาเคมีภัณฑ์ยินดีให้คำแนะนำ สอบถามรุ่น ขนาด อะไหล่ และวิธีใช้งานได้ทุกวัน

💬 ทัก LINE @PYCM 📞 02-114-7416

คู่มือการใช้งานอื่น ๆ

📘 ดูคู่มือการใช้งานทั้งหมด →
