ด้ามแม่เหล็กควบคุมโหลดยก Magnetic Load Control Handle

22 รุ่น · 6 แบบหัว MLC1–MLC6 · ด้ามตรง · ด้ามต่อ 2 ท่อน · ด้ามยืดหด MLC1-T

รหัสสินค้า 34030–34051

รุ่น MLC1 · MLC2 · MLC3 · MLC4 · MLC5 · MLC6

เอกสาร เรียบเรียงโดยปัญญาเคมีภัณฑ์

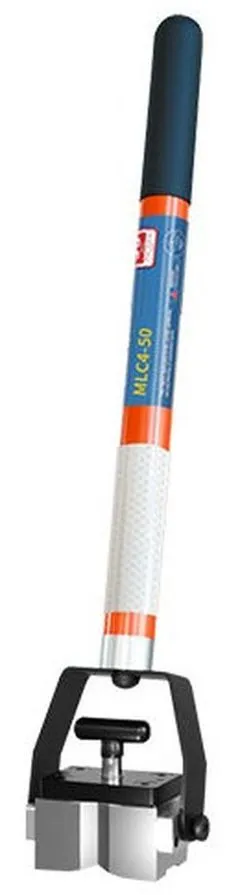

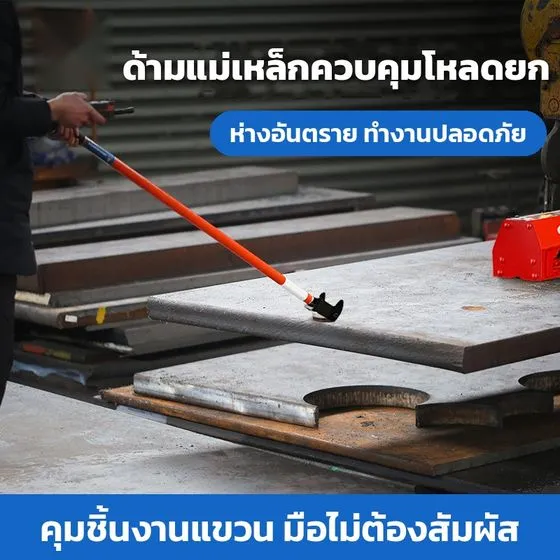

ด้ามแม่เหล็กควบคุมโหลดยก บังคับแผ่นเหล็กแขวนจากระยะห่าง — ภาพสินค้า — บังคับชิ้นงานแขวนจากปลายด้าม

ด้ามแม่เหล็กควบคุมโหลดยก ใช้แปะหัวแม่เหล็กเข้ากับชิ้นงานเหล็กที่แขวนอยู่กับเครน รอก หรือแม่เหล็กยก แล้วผลัก ดึง หมุน จัดตำแหน่งชิ้นงานจากระยะห่าง มือและเท้าไม่ต้องเข้าใกล้ชิ้นงานหรือจุดหนีบ ตามข้อมูลสินค้า

หัวเป็นแม่เหล็กถาวร ดูดผิวเหล็กทันที ไม่ต้องต่อไฟ · ปลดด้วยกลไกลูกเบี้ยวที่หัว (หน้า 3) · มี 6 แบบหัว รวมMLC6 หัวร่องวีสำหรับเหล็กกลม Ø60–200 มม. ตามข้อมูลสินค้า

สิ่งสำคัญที่สุด — ใช้บังคับทิศ / ผลัก-ดึงชิ้นงานที่แขวนอยู่เท่านั้น ห้ามใช้ยกหรือแขวนน้ำหนัก · ห้ามออกแรงเกินแรงผลัก-ดึงของรุ่น · ห้ามยืนใต้ชิ้นงานแขวน · MLC1–MLC5 ไม่แนะนำใช้กับเหล็กกลม หัวแม่เหล็กอาจแตก ตามข้อมูลสินค้า — อ่านหน้า 5 ก่อนใช้

จุดเด่น Features

›มือ-เท้าห่างจุดหนีบบังคับชิ้นงานแขวนจากปลายด้าม ไม่ต้องจับชิ้นงาน ตามข้อมูลสินค้า

›ติดเร็ว ปลดง่ายแม่เหล็กถาวร ไม่ใช้ไฟ · ปลดด้วยลูกเบี้ยว ตามข้อมูลสินค้า

›มองเห็นชัดด้ามส้มคาดแถบสะท้อนแสง · หัวมีปลอกเหล็กหุ้ม ตามข้อมูลสินค้า

6 ซีรีส์ 22 รุ่น Series Overview — แรงเป็นกิโลกรัม · รายละเอียดทุกรุ่นหน้า 2 ตามข้อมูลสินค้า

MLC1หัวจานกลม Ø75ด้ามตรง 50/70/120 ซม. ผลัก-ดึง 50 / หลุด 220

MLC2หัวกลม โครงขาจับด้ามตรง 47/67/117 ซม. ผลัก-ดึง 50 / หลุด 220

MLC3หัวกลม โครงขาจับตัว D 56/76/126 ซม. ผลัก-ดึง 50 / หลุด 220

MLC4หัวสี่เหลี่ยม 2 ขั้วด้ามตรง 50/70/120 ซม. ผลัก-ดึง 27 / หลุด 180

MLC5หัวสี่เหลี่ยมใหญ่ด้ามตรง 53/73/120 ซม. ผลัก-ดึง 45 / หลุด 240

MLC6หัวร่องวี เหล็กกลมด้ามตรง 70/120 ซม. ผลัก-ดึง 25 / หลุด 117

ด้ามตรง 3 ความยาวประมาณ 50 / 70 / 120 ซม. (ขึ้นกับซีรีส์) ด้ามชิ้นเดียว

ด้ามต่อ 2 ท่อน (-210)MLC1 / MLC3 / MLC4 / MLC5 ยาวรวมประมาณ 2.1–2.2 ม. ท่อนมือจับตัว D

ด้ามยืดหด MLC1-Tปรับได้ 3 ระยะ 1185 / 1597 / 2000 มม. มือจับตัว T

ใช้ทำอะไร · ใครใช้ Uses ตามข้อมูลสินค้า

หมุน/จัดทิศแผ่นเหล็กที่ยกด้วยแม่เหล็กยกวางชิ้นงานลงแท่นเครื่องตัด/เครื่องจักรบังคับแม่พิมพ์ที่แขวนกับรอกจัดตำแหน่งเหล็กเพลา/ท่อกลม (MLC6)โกดังเหล็กงานแปรรูปเหล็กงานแม่พิมพ์

เกี่ยวกับเอกสารนี้ — เรียบเรียงเป็นภาษาไทยโดยปัญญาเคมีภัณฑ์ จากข้อมูลจำเพาะ ภาพ และคลิปสินค้า ร่วมกับหลักปฏิบัติทั่วไปของงานยก มีป้ายกำกับที่มา ตามข้อมูลสินค้า / ตามภาพ/คลิปสินค้า / คำแนะนำทั่วไป · ค่าแรงวัดบนผิวเหล็กเรียบ ใช้งานจริงลดลงได้ (หน้า 4) · ป้ายบนด้ามจริงเป็นภาษาอังกฤษ · รายละเอียดเล็กน้อยอาจต่างตามล็อต

เนื้อหาในคู่มือ Contents

1ตารางรุ่น · เลือกรุ่น · หน้า 2 2ส่วนประกอบ · แบบหัว · วิธีปลดหัว · หน้า 3 3ขั้นตอนใช้งาน · อ่านค่าแรง · หน้า 4 4ด้ามยืดหด · ด้ามต่อ · MLC6 เหล็กกลม · หน้า 5 5ข้อควรระวังด้านความปลอดภัย · หน้า 5 6ดูแลรักษา · แก้ปัญหา · เช็กลิสต์ · หน้า 6

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 ต่อ 2

ตารางรุ่นและการเลือกรุ่น

MODEL TABLE & SELECTION

ตารางรุ่นทั้ง 22 รุ่น Models — ขนาดเป็นมิลลิเมตร · แรงและน้ำหนักเป็นกิโลกรัม ตามข้อมูลสินค้า

รหัสสินค้า	รุ่น	ความยาวด้าม L	ขนาดหัว	มือจับ	แรงผลัก-ดึงใช้งาน	แรงดึงหลุด	น้ำหนักสุทธิ (ประมาณ)
MLC1หัวแม่เหล็กจานกลม Ø75 มม. มีข้อต่อ · ด้ามตรงมือจับยาง / ด้ามต่อ 2 ท่อน / ด้ามยืดหดตัว T · แรงผลัก-ดึง 50 กก. · แรงดึงหลุด 220 กก.
34030	MLC1-50	500	Ø75	ด้ามตรง ยาง	50	220	~1.17
34031	MLC1-70	700	Ø75	ด้ามตรง ยาง	50	220	~1.24
34032	MLC1-120	1200	Ø75	ด้ามตรง ยาง	50	220	~1.47
34033	MLC1-210	2155 (1066 + 1089)	Ø75	ตัว D	50	220	~1.97
34034	MLC1-T	1185 / 1597 / 2000	Ø75	ตัว T	50	220	~2.83
MLC2หัวแม่เหล็กกลม มีโครงขาจับ · ด้ามตรงมือจับยาง · แรงผลัก-ดึง 50 กก. · แรงดึงหลุด 220 กก.
34035	MLC2-50	471	W 91 · W1 105	ด้ามตรง ยาง	50	220	~1.46
34036	MLC2-70	671	W 91 · W1 105	ด้ามตรง ยาง	50	220	~1.53
34037	MLC2-120	1171	W 91 · W1 105	ด้ามตรง ยาง	50	220	~1.76
MLC3หัวแม่เหล็กกลม มีโครงขาจับ · มือจับตัว D · แรงผลัก-ดึง 50 กก. · แรงดึงหลุด 220 กก.
34038	MLC3-50	556	W 72 · W1 105	ตัว D	50	220	~1.61
34039	MLC3-70	756	W 72 · W1 105	ตัว D	50	220	~1.68
34040	MLC3-120	1256	W 72 · W1 105	ตัว D	50	220	~1.91
34041	MLC3-210	2154 (1068 + 1086)	W 72 · W1 105	ตัว D	50	220	~2.41
MLC4หัวแม่เหล็กสี่เหลี่ยม 2 ขั้ว · ด้ามตรงมือจับยาง / ด้ามต่อ 2 ท่อน · แรงผลัก-ดึง 27 กก. · แรงดึงหลุด 180 กก.
34042	MLC4-50	496	W 109 · W1 48	ด้ามตรง ยาง	27	180	~1.78
34043	MLC4-70	696	W 109 · W1 48	ด้ามตรง ยาง	27	180	~1.89
34044	MLC4-120	1196	W 109 · W1 48	ด้ามตรง ยาง	27	180	~2.08
34045	MLC4-210	2154 (1073 + 1081)	W 109 · W1 48	ตัว D	27	180	~2.58
MLC5หัวแม่เหล็กสี่เหลี่ยมใหญ่ · ด้ามตรงมือจับยาง / ด้ามต่อ 2 ท่อน · แรงผลัก-ดึง 45 กก. · แรงดึงหลุด 240 กก.
34046	MLC5-50	530	W 82 · W1 51.5	ด้ามตรง ยาง	45	240	~2.28
34047	MLC5-70	730	W 82 · W1 51.5	ด้ามตรง ยาง	45	240	~2.39
34048	MLC5-120	1200	W 82 · W1 51.5	ด้ามตรง ยาง	45	240	~2.58
34049	MLC5-210	2170 (1089 + 1081)	W 82 · W1 51.5	ตัว D	45	240	~3.08
MLC6หัวร่องวีสำหรับเหล็กกลม Ø60–200 มม. · ด้ามตรงมือจับยาง · แรงผลัก-ดึง 25 กก. · แรงดึงหลุด 117 กก.
34050	MLC6-70	701	100 × 55 · T 19.3	ด้ามตรง ยาง	25	117	~1.15
34051	MLC6-120	1201	100 × 55 · T 19.3	ด้ามตรง ยาง	25	117	~1.38

L = ความยาวรวมตั้งแต่หัวถึงปลายมือจับ · รุ่น -210 = ด้ามต่อ 2 ท่อน (ท่อนหัว L1 + ท่อนมือจับ L2) · MLC1-T = ยืดหดได้ 3 ระยะ · Ø = เส้นผ่านศูนย์กลางหัว · W / W1 = ขนาดหัวสองด้านตามแบบสินค้า (MLC2 / MLC3 W1 = ความกว้างโครงขาจับ) · MLC6 = ยาว × กว้าง · หนา T · MLC1-T มือจับตัว T กว้าง 309 มม. · ค่าทั้งหมดเป็นค่าประมาณ อาจต่างเล็กน้อยตามล็อต

วิธีเลือกรุ่น How to Choose

แรงผลัก-ดึง	ชิ้นงานใหญ่ ต้องผลัก-ดึงแรง → MLC1 / MLC2 / MLC3 (50 กก.) หรือ MLC5 (45 กก.) · งานเบา-ปานกลาง → MLC4 (27 กก.) · เหล็กกลม → MLC6 (25 กก.) ตามข้อมูลสินค้า
ผิวที่จะแปะ	หัวต้องแนบผิวได้เต็มหน้า — ผิวเรียบกว้าง ใช้หัวกลม (MLC1–MLC3) ได้ดี · ขอบหรือผิวแคบ เลือกหัวที่หน้าสัมผัสไม่ใหญ่กว่าผิวชิ้นงาน · ผิวโค้งของเหล็กกลม ใช้ MLC6 เท่านั้น คำแนะนำทั่วไป
ความยาวด้าม	ชิ้นงานเล็ก-กลาง ใช้ด้าม 50–70 ซม. · ชิ้นงานใหญ่ ต้องยืนห่างขึ้น ใช้ 120 ซม. · ชิ้นงานใหญ่มาก/ต้องยืนห่างมาก ใช้ด้ามต่อ 2 ท่อน (-210) หรือ MLC1-T คำแนะนำทั่วไป
มือจับ	ด้ามตรงมือจับยาง (MLC1 / MLC2 / MLC4 / MLC5 / MLC6) · มือจับตัว D (MLC3 และท่อนมือจับของรุ่น -210) · มือจับตัว T (MLC1-T) ตามภาพ/คลิปสินค้า · ตัว D / ตัว T จับสองมือได้มั่นคงเวลาผลัก-ดึง คำแนะนำทั่วไป

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 ต่อ 2

ส่วนประกอบ แบบหัว และวิธีปลดหัว

PARTS · HEAD TYPES · RELEASE

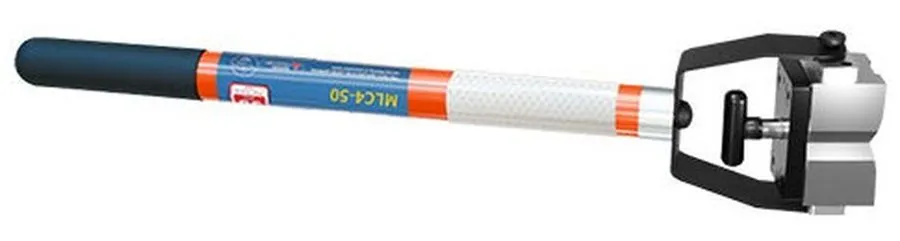

ส่วนประกอบ Parts — ภาพสินค้า (ตัวอย่าง MLC4-50 วางแนวนอน)

ส่วนประกอบด้ามแม่เหล็กควบคุมโหลด MLC4-50

1	มือจับ — ด้ามตรงหุ้มยาง (รุ่นส่วนใหญ่) · ตัว D (MLC3, ท่อนมือจับรุ่น -210) · ตัว T (MLC1-T) ตามภาพ/คลิปสินค้า	5	โครงขาจับ / ข้อต่อ — ต่อหัวกับด้าม ให้หัวเอียงตามผิวชิ้นงานได้ (MLC1 / MLC6 เป็นข้อต่อ · MLC2–MLC5 เป็นโครงขาจับ) ตามภาพ/คลิปสินค้า
2	ป้ายรุ่นและค่าแรง — พิมพ์ชื่อรุ่นและตัวเลขแรงผลัก-ดึงบนด้าม ตามภาพ/คลิปสินค้า · อ่านป้ายก่อนใช้ทุกครั้ง คำแนะนำทั่วไป	6	ปุ่ม/ก้านด้านบนหัว — มีในหัวแบบโครงขาจับ ใช้ปลดหัวแม่เหล็ก (ดูด้านล่าง) ตามภาพ/คลิปสินค้า
3	ด้ามสีส้ม — สีสะดุดตา มองเห็นชัดในพื้นที่ทำงาน ตามข้อมูลสินค้า	7	หัวแม่เหล็ก — แม่เหล็กถาวร มีปลอกเหล็กหุ้ม ใช้กับผิวพ่นสีได้ · MLC6 หน้าเป็นร่องวี ตามข้อมูลสินค้า
4	แถบสะท้อนแสง — คาดรอบด้ามช่วงล่าง มองเห็นได้ในที่แสงน้อย ตามข้อมูลสินค้า

หัวแม่เหล็ก 6 แบบ Head Types — ภาพสินค้า ตามข้อมูลสินค้า

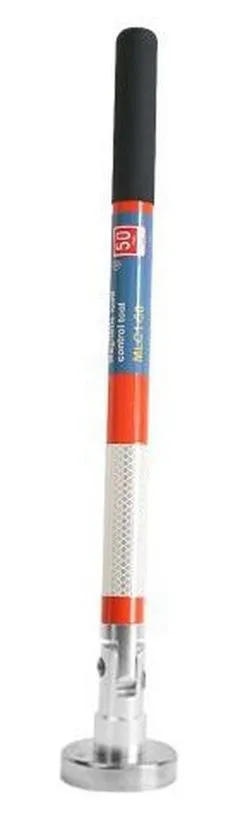

MLC1จานกลม Ø75 มม. · ข้อต่อพับได้ · ใช้กับ MLC1-T และ MLC1-210 ด้วย

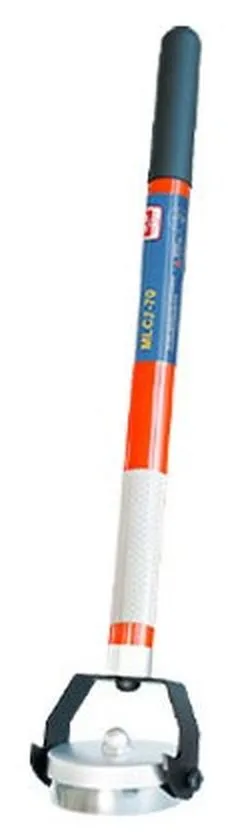

MLC2หัวกลมในโครงขาจับ · W 91 · W1 105 มม.

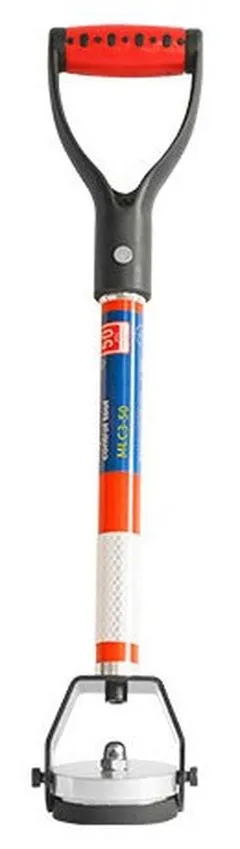

MLC3หัวกลมในโครงขาจับ · W 72 · W1 105 มม. · คู่กับมือจับตัว D

MLC4สี่เหลี่ยม 2 ขั้ว หน้าแคบ · W 109 · W1 48 มม.

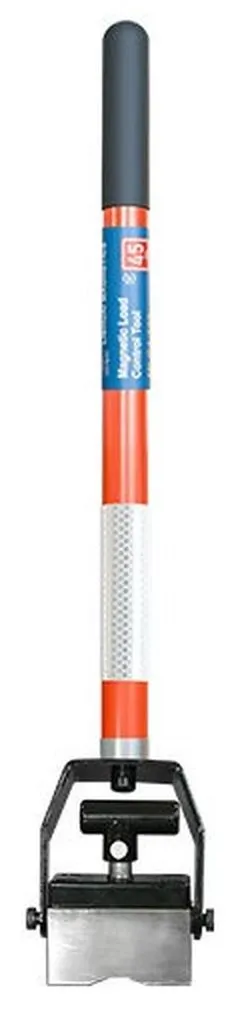

MLC5สี่เหลี่ยมใหญ่ · W 82 · W1 51.5 มม. · แรงดึงหลุดสูงสุดในชุด

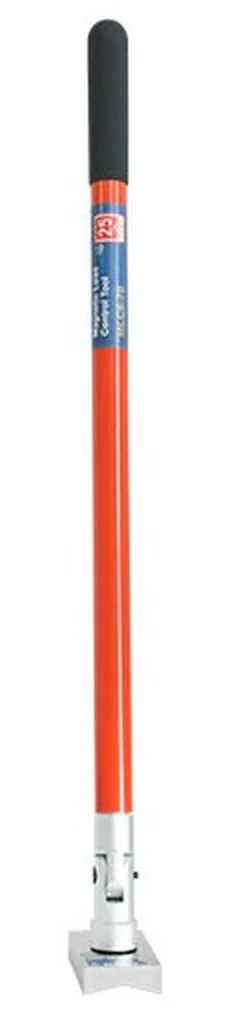

MLC6ร่องวี 100 × 55 มม. หนา 19.3 มม. · เหล็กกลม Ø60–200 มม.

วิธีปลดหัวแม่เหล็ก Release — ไม่ต้องออกแรงดึงหัวตรง ๆ ตามภาพ/คลิปสินค้า

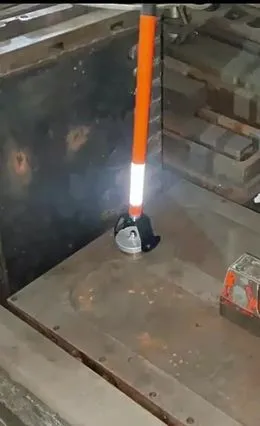

ตั้งด้ามขึ้นเหนือหัวแม่เหล็ก — กหัวจานกลม: ตั้งด้ามขึ้นเหนือหัว

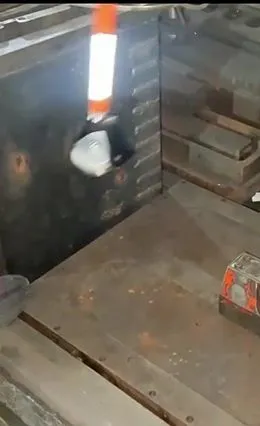

กดด้ามลง หัวหลุดจากผิวเหล็ก — ขกดลง ลูกเบี้ยวงัดหัวหลุดจากผิว

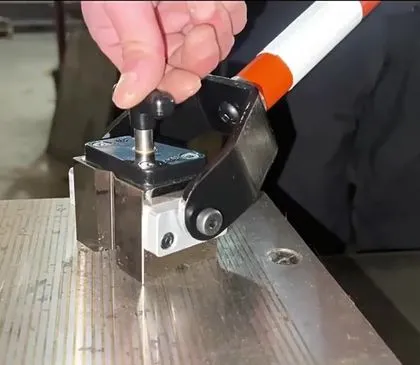

กดปุ่มด้านบนหัวแบบโครงขาจับ — คหัวแบบโครงขาจับ: กดปุ่มด้านบนหัวลง

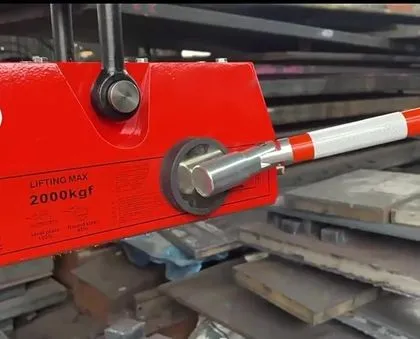

หัวมีปลอกเหล็กหุ้ม แปะกับผิวพ่นสี — งปลอกเหล็กหุ้มหัว แปะผิวพ่นสีได้

หัวจานกลมแบบข้อต่อ (MLC1, MLC1-T, MLC1-210) — ตั้งด้ามขึ้นให้อยู่เหนือหัว แล้วกดด้ามลง กลไกลูกเบี้ยวจะงัดหัวออกจากผิวเหล็ก จากนั้นยกออก ตามภาพ/คลิปสินค้า
หัวแบบโครงขาจับ (MLC2–MLC5) — ใช้ปุ่ม/ก้านด้านบนหัวปลดแม่เหล็ก ในคลิปสินค้าใช้วิธีกดปุ่มลง ตามภาพ/คลิปสินค้า · MLC6 — โยกด้ามงัดหัวออกจากผิว ตามข้อมูลสินค้า
ก่อนใช้งานจริง ให้ลองติด–ปลดกับชิ้นงานที่วางบนพื้น จนคุ้นจังหวะของหัวแบบที่ได้รับ · ห้ามใช้ค้อนเคาะหัว หรือดึงด้ามกระชากเพื่อให้หลุด คำแนะนำทั่วไป

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 ต่อ 2

ขั้นตอนใช้งาน

HOW TO USE

①ตรวจก่อนใช้หัวไม่ร้าว ข้อต่อไม่หลวม ผิวหัวสะอาด ด้ามยืดหด/ด้ามต่อล็อกแน่น ตามข้อมูลสินค้า

›

②ยกให้นิ่งผู้ควบคุมเครนยกชิ้นงานพ้นพื้นเล็กน้อย รอให้หยุดแกว่ง คำแนะนำทั่วไป

›

③แปะหัวแปะหัวให้แนบผิวเหล็กเต็มหน้า ที่ผิวบนหรือขอบชิ้นงาน ตามข้อมูลสินค้า

›

④บังคับจากระยะผลัก ดึง หมุน อย่างนุ่มนวล ไม่เกินแรงผลัก-ดึงของรุ่น ตามข้อมูลสินค้า

›

⑤วางแล้วปลดให้ชิ้นงานวางนิ่งก่อน แล้วปลดหัวตามวิธีหน้า 3 ตามภาพ/คลิปสินค้า

แผนภาพ (ไม่ตามสัดส่วนจริง) — ตำแหน่งยืนที่ปลอดภัย

เลือกรุ่นให้แรงผลัก-ดึงพอกับงาน และด้ามยาวพอให้ยืนนอกแนวที่ชิ้นงานแกว่งไปถึง คำแนะนำทั่วไป
สวมหมวกนิรภัย ถุงมือ รองเท้าเซฟตี้ ตกลงสัญญาณมือกับผู้ควบคุมเครนก่อนเริ่ม ตามข้อมูลสินค้า
เช็ดเศษเหล็ก ขี้กลึง น้ำมัน ออกจากผิวหัวและจุดที่จะแปะ ตามข้อมูลสินค้า
ยื่นหัวไปแปะผิวชิ้นงานให้แนบเต็มหน้า — จับด้ามไว้เสมอ อย่าเอามือจับชิ้นงาน ตามข้อมูลสินค้า
ออกแรงขนานกับผิวอย่างช้า ๆ สม่ำเสมอ ถ้าหัวเริ่มเลื่อนหรือชิ้นงานลากแรงเกิน ให้หยุดออกแรงทันที คำแนะนำทั่วไป
สั่งลดชิ้นงานลงตำแหน่ง ระวังเท้าและมือไม่อยู่ใต้ขอบชิ้นงาน แล้วปลดหัวหลังชิ้นงานวางนิ่ง คำแนะนำทั่วไป

อ่านค่าแรงให้ถูก Forces

แผนภาพ (ไม่ตามสัดส่วนจริง) — แรงสองแบบในตาราง

สำคัญ — แรงผลัก-ดึงใช้งาน (Shear Working Load) คือแรงที่ออกได้ขนานกับผิวชิ้นงาน ระหว่างบังคับ ห้ามเกินค่านี้ · แรงดึงหลุด (Pull Off Force) คือแรงที่ดึงตั้งฉากกับผิวจนหัวหลุด ไม่ใช่น้ำหนักที่ยกได้ — อุปกรณ์นี้ห้ามใช้ยกของ ตามข้อมูลสินค้า

แรงดูดใช้งานจริงลดลงเมื่อ… คำแนะนำทั่วไป

ผิวมีสนิม สีหนา คราบน้ำมัน ฝุ่น หรือเศษเหล็กคั่นระหว่างหัวกับชิ้นงาน · เหล็กบาง
หัวแนบผิวไม่เต็มหน้า เช่น ผิวแคบกว่าหัว ผิวไม่เรียบ หรือแปะบนผิวโค้ง
วัสดุที่แม่เหล็กดูดไม่ติด เช่น อะลูมิเนียม หรือสแตนเลสบางชนิด — ใช้ไม่ได้

ตัวอย่างการใช้งาน Application — ภาพสินค้า ตามภาพ/คลิปสินค้า

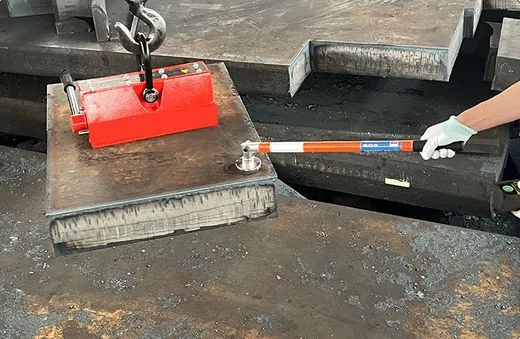

**ผิวบนแผ่นเหล็ก**แปะหัวห่างจากแม่เหล็กยก แล้วหมุน/จัดทิศ

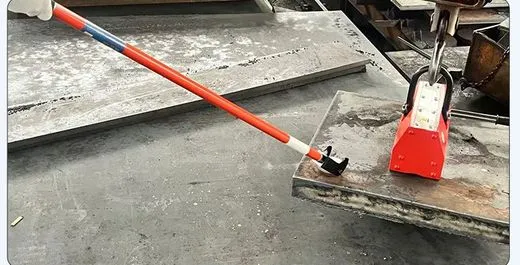

**ใกล้ขอบชิ้นงาน**ผลัก-ดึงให้ชิ้นงานเข้าแนวที่ต้องการ

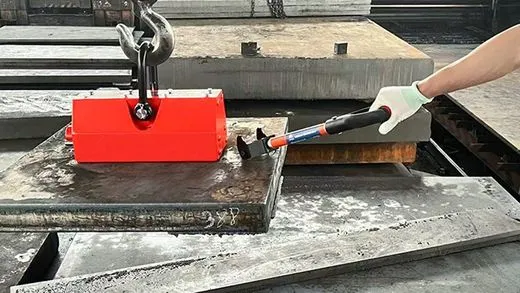

**หัวสี่เหลี่ยมบนผิวบน**จัดตำแหน่งก่อนวางลงแท่น

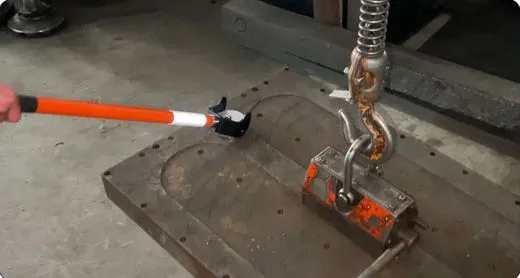

**แม่พิมพ์ที่แขวนกับรอก**กันชิ้นงานหมุนขณะเคลื่อนย้าย

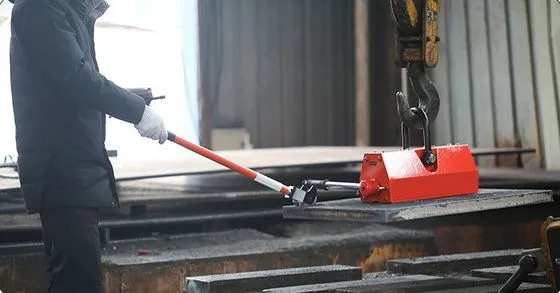

ผู้ใช้ยืนห่าง ดึงชิ้นงานแขวนเข้าหาตัวด้วยด้ามแม่เหล็ก — ยืนห่าง บังคับชิ้นงานแขวนด้วยปลายด้าม (ภาพสินค้า)

เทคนิคให้บังคับง่ายและปลอดภัย คำแนะนำทั่วไป

แปะหัวใกล้มุมหรือปลายชิ้นงาน ห่างจากจุดแขวน จะหมุนชิ้นงานได้ด้วยแรงน้อยกว่า
ชิ้นงานยาวมาก ใช้ 2 ด้าม 2 คน คนละปลาย ประสานจังหวะกัน
บังคับขณะชิ้นงานเคลื่อนช้าเท่านั้น ถ้าแกว่งแรงให้รอนิ่งก่อน อย่าใช้ด้ามหยุดชิ้นงานที่กำลังเหวี่ยง
ยืนให้มีทางถอยหลังโล่ง ไม่ยืนระหว่างชิ้นงานกับผนัง เสา หรือกองเหล็ก

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 ต่อ 2

ด้ามยืดหด · ด้ามต่อ 2 ท่อน · MLC6 เหล็กกลม

TELESCOPIC · EXTENSION · ROUND STEEL

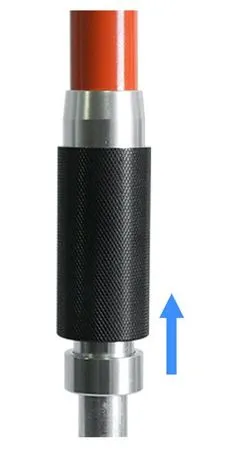

ดึงปลอกขึ้นเพื่อปลดล็อก — ดึงปลอกขึ้น
= ปลดล็อก

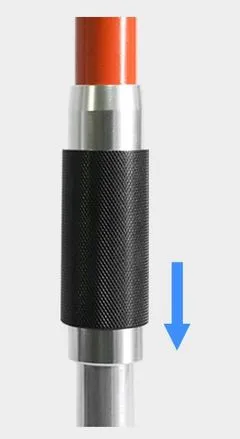

ปล่อยปลอกกลับเพื่อล็อก — ปล่อยปลอกกลับ
= ล็อก

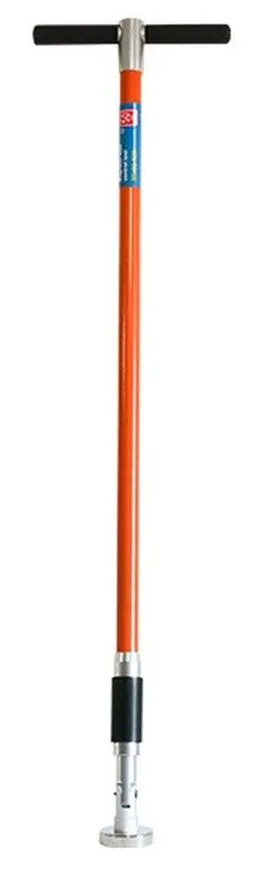

ก. ด้ามยืดหด MLC1-T ตามภาพ/คลิปสินค้า

จับด้ามให้มั่น ดึงปลอกล็อกขึ้น แล้วยืดหรือหดด้ามไปที่ระยะที่ต้องการ
ปล่อยปลอกกลับลงให้ล็อก ขยับด้ามเล็กน้อยจนเข้าตำแหน่งล็อก
ลองดึง-ดันด้ามเช็กว่าไม่ยุบ/ไม่ยืดเองก่อนใช้งาน คำแนะนำทั่วไป

1185มม. สั้นสุด

1597มม. กลาง

2000มม. ยาวสุด

ระยะตามข้อมูลสินค้า ตามข้อมูลสินค้า · ห้ามปรับความยาวขณะหัวติดชิ้นงานแขวน · ห้ามใช้ด้ามที่ล็อกไม่เข้า คำแนะนำทั่วไป

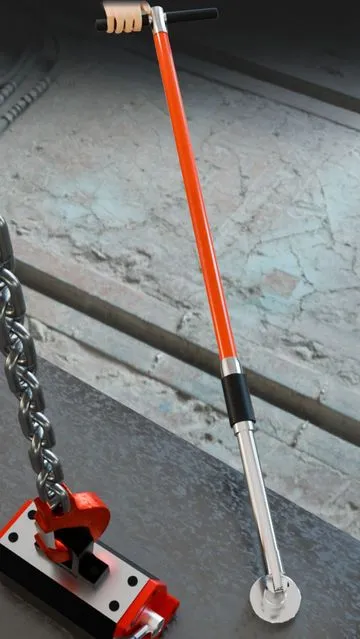

ด้ามยืดหดบังคับแม่เหล็กยกจากระยะไกล — ใช้งานจากระยะไกล
(ภาพสินค้า)

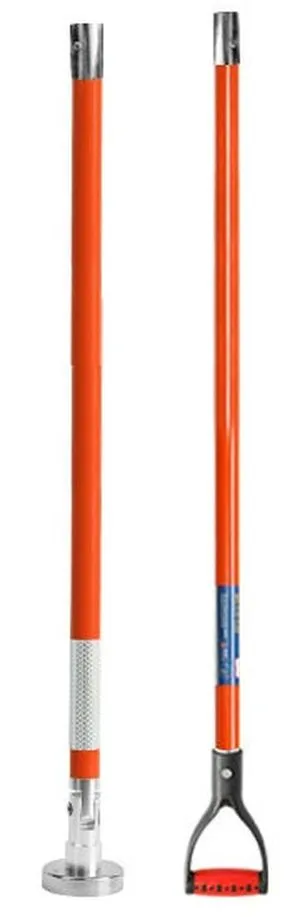

ข. ด้ามต่อ 2 ท่อน (MLC1-210 · MLC3-210 · MLC4-210 · MLC5-210) ตามข้อมูลสินค้า

มา 2 ท่อน: ท่อนหัว (L1) + ท่อนมือจับตัว D (L2) ตามภาพ/คลิปสินค้า · ใช้ได้ 2 ระยะ ประมาณ 1.1 ม. หรือต่อ 2 ท่อน 2.1–2.2 ม. (ค่า L / L1 ในตารางหน้า 2) ตามข้อมูลสินค้า
ต่อข้อต่อปลายท่อนทั้งสองให้สุดและแน่น ตามข้อต่อของสินค้าจริง แล้วลองดึง-บิดเช็กก่อนใช้ · ทำความสะอาดข้อต่อ/เกลียวไม่ให้มีเศษเหล็กค้าง ตามข้อมูลสินค้า
ด้ามยิ่งยาว ปลายด้ามยิ่งตวัดแรง — ออกแรงช้า ๆ และระวังคนรอบข้าง ไม่ใช้ด้ามยาวงัดชิ้นงาน คำแนะนำทั่วไป

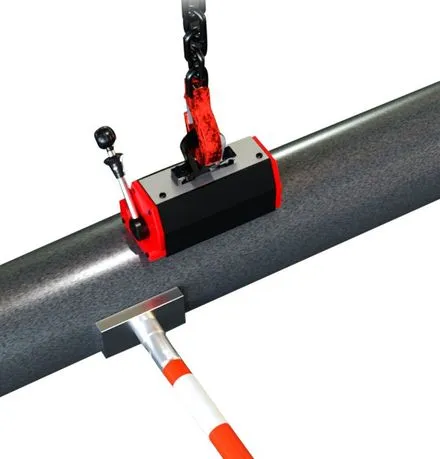

หัวร่องวี MLC6 บังคับเหล็กกลมที่ยกด้วยแม่เหล็กยก — MLC6 กับเหล็กกลม (ภาพสินค้า)

ค. MLC6 สำหรับเหล็กกลม / ท่อกลม Ø60–200 มม. ตามข้อมูลสินค้า

วางร่องวีตามแนวยาวของเพลา/ท่อให้แนบทั้ง 2 แนว คำแนะนำทั่วไป · MLC1–MLC5 ไม่แนะนำใช้กับเหล็กกลม หัวแม่เหล็กอาจแตก ตามข้อมูลสินค้า

ข้อควรระวังด้านความปลอดภัย

SAFETY

ใช้บังคับทิศ / ผลัก-ดึง / หมุน ชิ้นงานที่แขวนอยู่เท่านั้น — ห้ามใช้ยก แขวน หรือรับน้ำหนักชิ้นงาน ตามข้อมูลสินค้า
ห้ามออกแรงเกินแรงผลัก-ดึงของรุ่น (MLC1–MLC3 50 · MLC4 27 · MLC5 45 · MLC6 25 กก.) — ชิ้นงานแกว่งแรงให้รอนิ่งก่อน ตามข้อมูลสินค้า
ยืนนอกแนวใต้ชิ้นงานแขวนเสมอ ไม่ลอดใต้ ทำตามสัญญาณผู้ควบคุมเครน · สวมหมวกนิรภัย ถุงมือ รองเท้าเซฟตี้ ตามข้อมูลสินค้า
MLC1–MLC5 ไม่แนะนำใช้กับเหล็กกลม หัวแม่เหล็กอาจแตก — ใช้ MLC6 ตามข้อมูลสินค้า
แม่เหล็กแรงสูง ระวังนิ้วหนีบ · เก็บให้ห่างจากผู้ใช้เครื่องกระตุ้นหัวใจ บัตรแถบแม่เหล็ก และอุปกรณ์อิเล็กทรอนิกส์ ตามข้อมูลสินค้า
ห้ามโยนหรือกระแทกหัวแม่เหล็ก แม่เหล็กด้านในอาจแตกร้าว · หัวแตก/ข้อต่อหลวม/ด้ามล็อกไม่เข้า ห้ามใช้ ตามข้อมูลสินค้า
ใช้ได้เฉพาะเหล็กที่แม่เหล็กดูดติด · อุณหภูมิใช้งาน -10 ถึง 80°C — ไม่แปะชิ้นงานที่ร้อนเกินช่วงนี้ เช่น เพิ่งตัดด้วยแก๊สหรือเชื่อมเสร็จ ตามข้อมูลสินค้า

✕ยก · แขวนของ

✕ยืนใต้ชิ้นงานแขวน

✕เกินแรงผลัก-ดึง

✕MLC1–5 กับเหล็กกลม

✕โยน · กระแทกหัว

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 ต่อ 2

ดูแลรักษา แก้ปัญหา และเช็กลิสต์

CARE · TROUBLESHOOTING · CHECKLIST

ก. การดูแลรักษาและจัดเก็บ Care & Storage

หลังใช้งาน	เช็ดเศษเหล็ก ขี้กลึง ฝุ่น และน้ำมันที่ผิวหัวแม่เหล็ก เพื่อให้ดูดแนบสนิททุกครั้ง ตามข้อมูลสินค้า · เศษเหล็กละเอียดใช้เทปกาวช่วยเก็บ คำแนะนำทั่วไป
จัดเก็บ	เก็บในที่แห้ง ห่างความชื้นและความร้อนเกิน 80°C · แขวนหรือวางไม่ให้หัวดูดติดโครงเหล็ก ตามข้อมูลสินค้า · เก็บห่างอุปกรณ์อิเล็กทรอนิกส์และบัตรแถบแม่เหล็ก ยืดหดด้าม MLC1-T ให้สั้นสุดก่อนเก็บ คำแนะนำทั่วไป
ตรวจก่อนใช้	ตรวจด้าม จุดยึดหัว ข้อต่อ และปลอกล็อกให้แน่น ตามข้อมูลสินค้า · ป้ายรุ่น/ค่าแรงบนด้ามต้องอ่านออก ถ้าลอกให้ทำป้ายบอกรุ่นใหม่ คำแนะนำทั่วไป
ด้ามยืดหด / ด้ามต่อ	ทำความสะอาดปลอกล็อก ข้อต่อ และเกลียว ไม่ให้มีเศษเหล็กค้าง ตามข้อมูลสินค้า · ห้ามหยอดจาระบีหนาจนเศษเหล็กเกาะ คำแนะนำทั่วไป

ข. แก้ปัญหาเบื้องต้น Troubleshooting คำแนะนำทั่วไป

อาการ	สาเหตุที่เป็นไปได้	วิธีแก้ไข
หัวลื่นหลุดขณะผลัก-ดึง	ผิวสนิม สีหนา คราบน้ำมัน เศษเหล็ก · เหล็กบาง · หัวแนบไม่เต็มหน้า · ออกแรงเกิน	ทำความสะอาดผิว · แปะให้แนบเต็มหน้า · ออกแรงช้าลง/รอให้นิ่ง · เลือกรุ่นที่แรงมากขึ้น
หัวไม่ดูดชิ้นงานเลย	วัสดุแม่เหล็กดูดไม่ติด (อะลูมิเนียม สแตนเลสบางชนิด)	ใช้ไม่ได้กับวัสดุนี้ — ใช้วิธีบังคับชิ้นงานแบบอื่นแทน
ปลดหัวยาก	ใช้วิธีปลดไม่ตรงแบบหัว · เศษเหล็กอัดใต้หัว/ในข้อต่อ	ตั้งด้ามแล้วกดลง หรือกดปุ่มบนหัว (หน้า 3) ไม่ดึงตรง · ทำความสะอาดหัวและข้อต่อ
บังคับเหล็กกลมไม่อยู่	ใช้หัวหน้าเรียบ · วางร่องวีขวางแนวท่อ · ขนาดเพลาอยู่นอกช่วง	ใช้ MLC6 วางร่องวีตามแนวยาว · ขนาด Ø60–200 มม.
ด้ามยืดหดยุบ/ไม่ล็อก	ปลอกล็อกยังไม่กลับเข้าที่ · มีเศษเหล็กในปลอก	ปล่อยปลอกให้สุด ขยับด้ามจนล็อก · ทำความสะอาดปลอก
ด้ามต่อหลวม คลอน	ต่อข้อต่อไม่สุด · เกลียว/ข้อต่อสกปรก	ถอดทำความสะอาด แล้วต่อใหม่ให้สุดแน่น
หัวแตกร้าว · ข้อต่อหลวม	ตก กระแทก หรือใช้กับเหล็กกลมด้วยหัวหน้าเรียบ	หยุดใช้ทันที แล้วติดต่อฝ่ายบริการ ห้ามซ่อมเอง

ทำตามแล้วยังไม่หาย หรือพบหัวแม่เหล็กแตกร้าว ข้อต่อเสีย — หยุดใช้ แล้วติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ ห้ามแกะหรือซ่อมเอง

ค. เช็กลิสต์ก่อนใช้งาน Pre-use Checklist คำแนะนำทั่วไป

หัวไม่แตกร้าว ข้อต่อ/โครงขาจับไม่หลวม
ผิวหัวและผิวชิ้นงานสะอาด ไม่มีเศษเหล็ก
ชิ้นงานเป็นเหล็กที่แม่เหล็กดูดติด · ไม่ร้อนเกิน 80°C
เหล็กกลม ใช้ MLC6 เท่านั้น
แรงผลัก-ดึงของรุ่นพอกับงาน
ด้ามยืดหด / ด้ามต่อ ล็อกแน่น
สวมหมวกนิรภัย ถุงมือ รองเท้าเซฟตี้
ไม่มีใครอยู่ใต้หรือในแนวแกว่งของชิ้นงาน
ตกลงสัญญาณกับผู้ควบคุมเครนแล้ว
ไม่มีผู้ใช้เครื่องกระตุ้นหัวใจอยู่ใกล้

ง. สรุปการใช้งาน Quick Reference — พิมพ์ติดไว้ที่จุดใช้งานได้

ทำ	① ตรวจ + เช็ดหัว ข้อต่อ ผิวชิ้นงาน	② ยกให้นิ่งยืนนอกแนวใต้ชิ้นงาน	③ แปะเต็มหน้าผลัก-ดึงขนานผิว ช้า ๆ	④ วางนิ่งแล้วปลดตั้งด้ามกดลง / กดปุ่มบนหัว
ห้าม	ยกหรือแขวนของด้วยด้ามแม่เหล็ก	เกินแรงผลัก-ดึงของรุ่น	MLC1–MLC5กับเหล็กกลม	ยืนใต้ชิ้นงาน · โยน · กระแทกหัว

☎

สอบถามการใช้งาน การเลือกรุ่น หรือพบปัญหา ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์
ปัญญาเคมีภัณฑ์ · LINE @PYCM · โทร 02-114-7416 ต่อ 2
แจ้งรหัสสินค้า (34030–34051) หรือรุ่น เช่น MLC4-120 พร้อมรูปชิ้นงาน ขนาด และวิธียก จะช่วยแนะนำรุ่นได้เร็วขึ้น · www.panyachemipan.com

คู่มือการใช้งานด้ามแม่เหล็กควบคุมโหลดยก รุ่น MLC1–MLC6 (ภาษาไทย) — รหัส 34030–34051 — ภาพประกอบ 40

สนใจสินค้านี้ หรือมีคำถามเรื่องการใช้งาน?

ทีมงานปัญญาเคมีภัณฑ์ยินดีให้คำแนะนำ สอบถามรุ่น ขนาด อะไหล่ และวิธีใช้งานได้ทุกวัน

💬 ทัก LINE @PYCM 📞 02-114-7416

ดูรายละเอียดสินค้า

ด้ามแม่เหล็กควบคุมโหลดยก MLC บังคับแผ่นเหล็กแขวนเครนจากระยะปลอดภัย หัว 6 แบบ ด้าม 0.5–2.1 ม. 22 รุ่น

คู่มือการใช้งานอื่น ๆ

📘 ดูคู่มือการใช้งานทั้งหมด →
