คู่มือสำหรับผู้ใช้งาน
เครื่องกดปิดฝาถังพลาสติก
ระบบลม ZS-PDCM100
รู้จักเครื่อง เตรียมงานให้พร้อม และกดฝาอย่างเป็นขั้นตอน

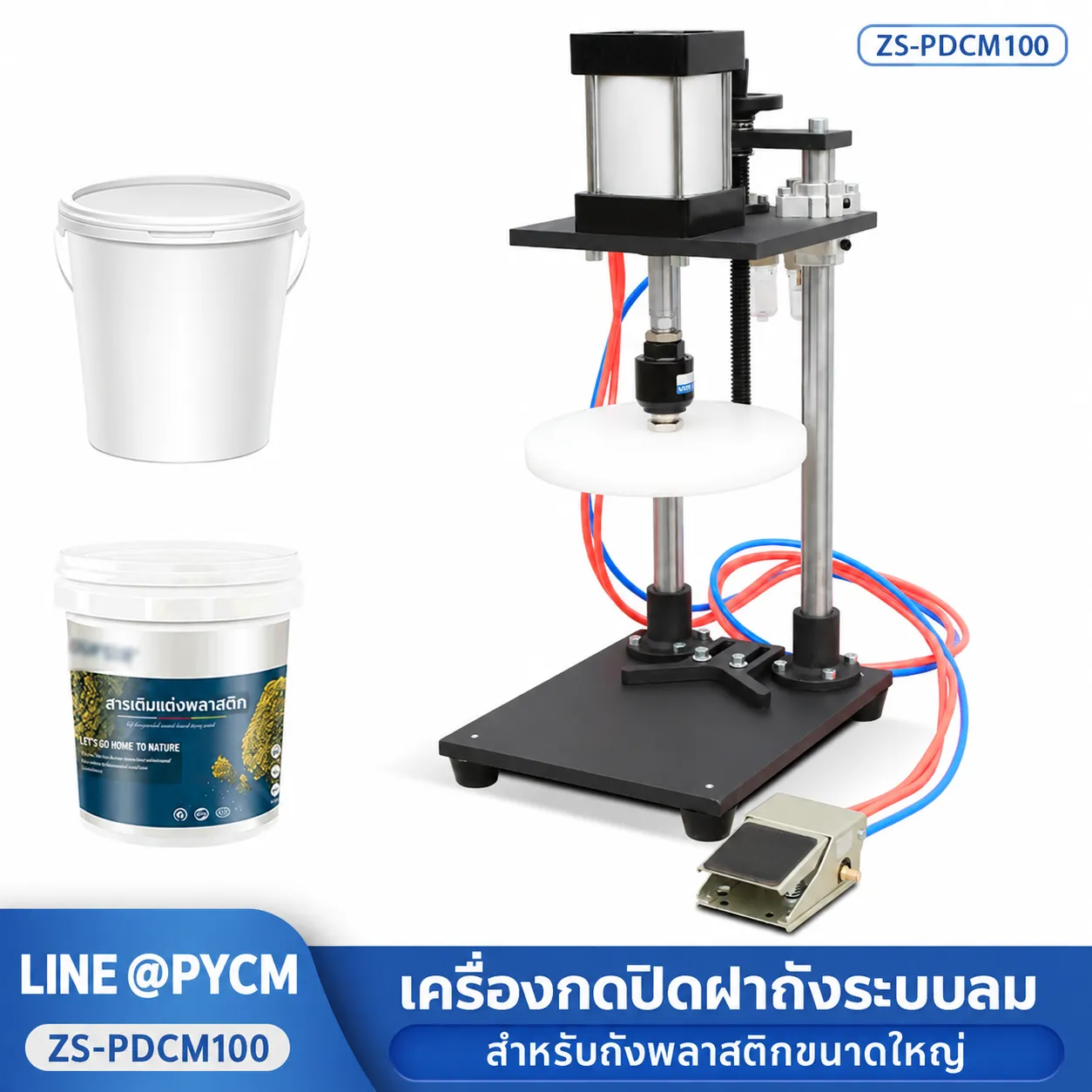

ภาพสินค้าประกอบการทำความเข้าใจ
เครื่องนี้ทำงานอย่างไร
กระบอกลมขับหัวกดลงในแนวดิ่ง เพื่อกดฝาแบบสวมลงบนปากถัง ผู้ใช้งานจัดวางถังและฝา แล้วสั่งงานด้วยแป้นเหยียบ

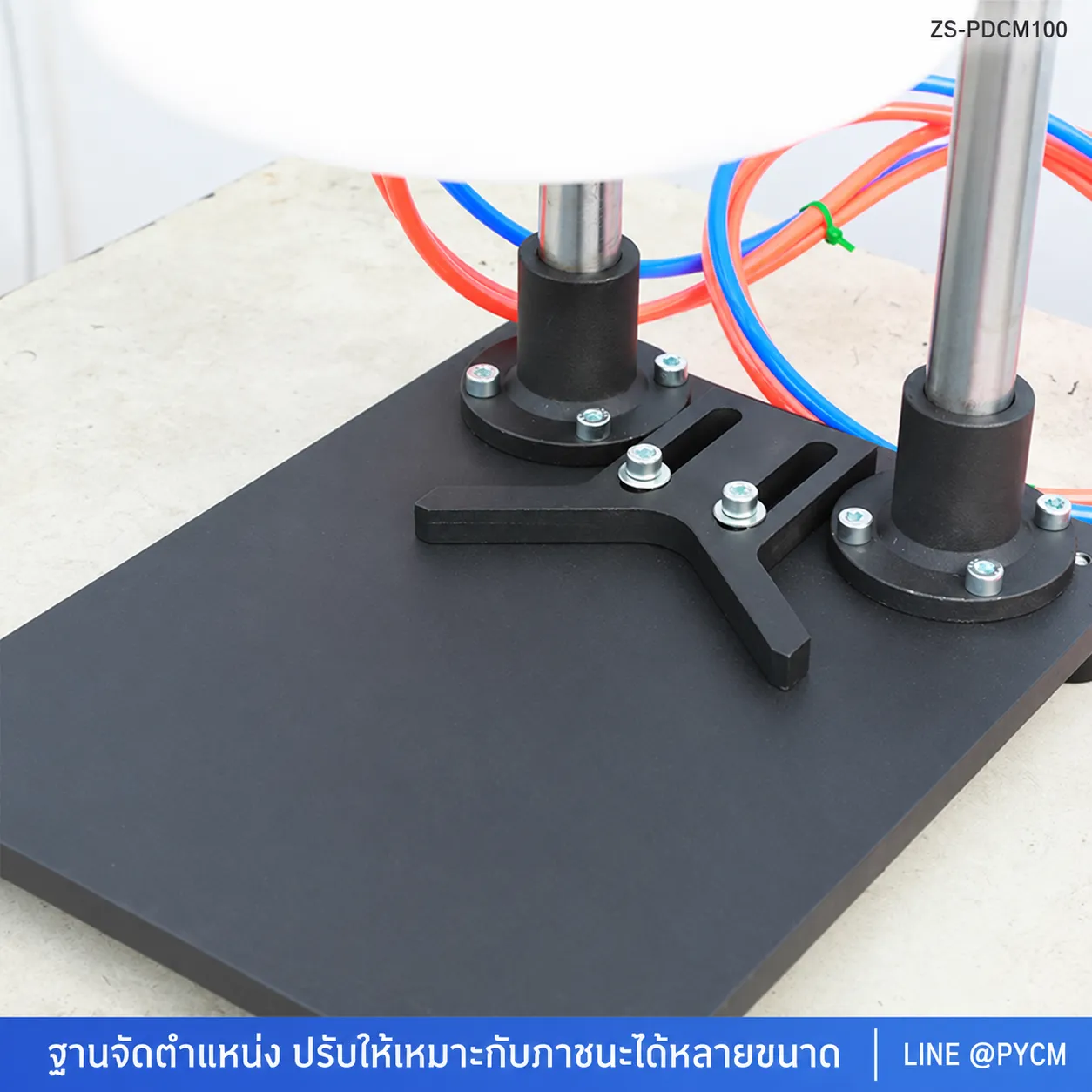

ฐานจัดตำแหน่งและระดับหัวกดปรับได้ เพื่อให้เหมาะกับถังที่ใช้งาน
ข้อมูลพื้นฐานของเครื่อง
| ชนิดฝาที่ใช้ | ฝาถังแบบกดสวม ไม่ใช่ฝาเกลียว |
|---|
| เส้นผ่านศูนย์กลางฝา | ไม่เกิน 220 มม. |
|---|
| ความสูงภาชนะ | ไม่เกิน 300 มม. |
|---|
| แรงดันลมใช้งาน | 0.5–0.8 MPa |
|---|
| ขนาดเครื่อง / น้ำหนัก | ยาว 350 × กว้าง 280 × สูง 645 มม.
น้ำหนักตามสเปก 35 กก. |
|---|
| ระบบขับเคลื่อน | ใช้ลมจากปั๊มลมภายนอก |
|---|
อ่านก่อนเริ่มใช้งานเอกสารนี้เป็นคำแนะนำเบื้องต้นสำหรับรุ่นที่ระบุ โปรดใช้ร่วมกับคู่มือและป้ายกำกับบนเครื่องจริง หากข้อมูลหรืออุปกรณ์ไม่ตรงกัน ให้ยืนยันกับผู้จำหน่ายก่อนใช้งาน
01 / เตรียมเครื่อง
ตรวจความพร้อมก่อนต่อระบบลม
ใช้ตรวจเทียบกับเครื่องที่ได้รับจริง

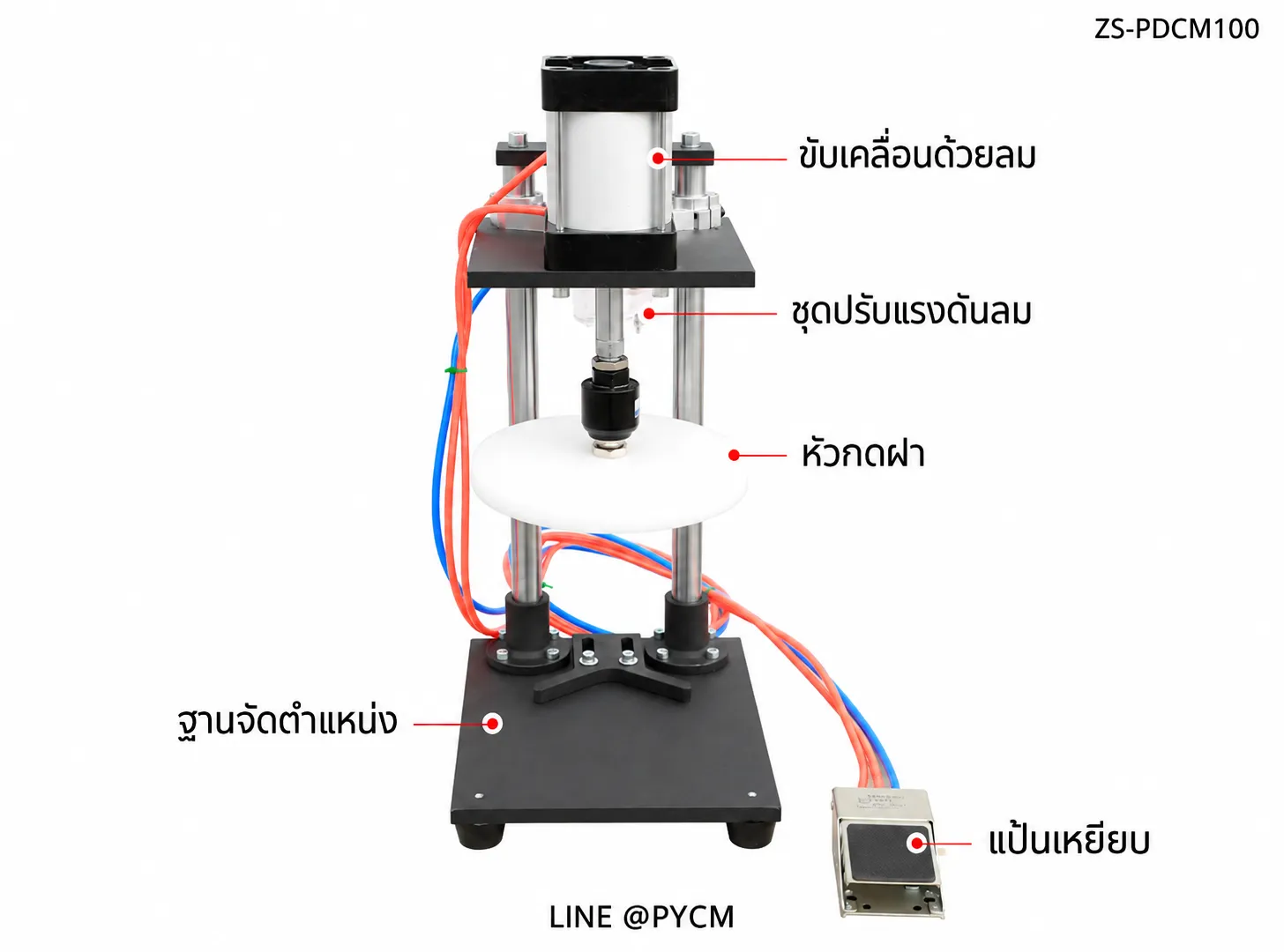

จุดที่ต้องรู้จัก
- หัวกดไนลอนและกระบอกลม
- ฐานรองถังและสกรูจัดตำแหน่ง
- ส่วนปรับระดับความสูง
- ชุดปรับแรงดันลมและเกจ
- แป้นเหยียบสั่งงาน
พื้นที่ติดตั้งและการจัดวาง
- วางเครื่องบนพื้นหรือโต๊ะที่มั่นคง รองรับน้ำหนักเครื่องและภาชนะได้
- เผื่อพื้นที่นำถังเข้า–ออก วางแป้นเหยียบให้ใช้งานสะดวกและไม่ถูกเหยียบโดยไม่ตั้งใจ
- เดินสายลมให้พ้นทางเดินและชิ้นส่วนที่เคลื่อนที่ ตรวจข้อต่อให้เหมาะกับระบบ
ปั๊มลมที่ต้องเตรียม
ข้อมูลสินค้าแนะนำปั๊มลมกำลังอย่างน้อย 2,200 W อัตราจ่ายลมอย่างน้อย 180 ลิตร/นาที และถังพักอย่างน้อย 65 ลิตร ตรวจอัตราจ่ายลมที่แรงดันใช้งานจริง โดยเผื่อเครื่องอื่นที่ใช้ลมร่วมกันด้วย
ตัดลมก่อนปรับตั้งก่อนปรับฐาน ความสูง หัวกด หรือทำความสะอาด ให้แยกแหล่งจ่ายลมและระบายแรงดันค้างตามคู่มือ ตรวจว่าชิ้นส่วนอยู่ในสภาพปลอดภัยก่อนสัมผัส
ตรวจถังและฝาที่จะใช้
ตรวจชนิดฝา เส้นผ่านศูนย์กลาง ความสูงถัง และการวางบนฐานให้มั่นคง อย่าใช้เพียงขนาดที่อยู่ในช่วงรองรับเป็นข้อยืนยันว่าปิดได้ ต้องทดลองฝาและถังจริงก่อนเริ่มงาน
02 / เริ่มใช้งาน
กดปิดฝาทีละขั้นตอน
ตรวจเครื่องและพื้นที่ทำงานตรวจหัวกด ฐาน สายลม และข้อต่อให้พร้อม ไม่มีสิ่งของกีดขวางแนวเคลื่อนที่
ปรับตั้งขณะตัดแหล่งจ่ายลมปรับฐานและระดับหัวกดให้เหมาะกับถัง โดยใช้วิธีที่ระบุในคู่มือของเครื่องจริง
จ่ายลมและตรวจค่าเกจตั้งแรงดันให้อยู่ในช่วง 0.5–0.8 MPa ตามคู่มือ หยุดตรวจหากพบลมรั่วหรือการเคลื่อนที่ผิดปกติ
วางถังและฝาให้ตรงตำแหน่งให้ถังอยู่กึ่งกลางหัวกด วางฝาให้ตรงกับปากถัง และตรวจว่าถังไม่เอียง
นำมือออก แล้วสั่งงานด้วยแป้นเหยียบตรวจว่ามือและสิ่งของพ้นแนวกด ใช้จังหวะตามคู่มือ และรอหัวกดกลับสู่ตำแหน่งปลอดภัยก่อนนำถังออก
ตรวจผลการปิดฝาตรวจขอบฝารอบถังและการเสียรูป ทดสอบการปิดผนึกตามเกณฑ์ของผลิตภัณฑ์ก่อนทำงานต่อเนื่อง
อย่าสอดมือใต้หัวกดหากฝาเอียง ถังเคลื่อน หรือเครื่องทำงานผิดปกติ ให้หยุดและตัดลมก่อนจัดตำแหน่งใหม่ ไม่จับแก้ชิ้นงานขณะหัวกดกำลังเคลื่อนที่
03 / ตรวจคุณภาพและแก้ปัญหาเบื้องต้น
เมื่อผลการกดไม่เป็นปกติ
หยุดทำงานและทำให้เครื่องอยู่ในสภาพปลอดภัยก่อนตรวจ ไม่ถอดกระบอกลม วาล์ว หรือชุดควบคุมเพื่อซ่อมเองหากไม่มีความรู้และคู่มือที่ตรงรุ่น
| อาการ | สิ่งที่ควรตรวจ | แนวทางเบื้องต้น |
|---|
| เหยียบแล้วหัวกดไม่ทำงาน | แหล่งจ่ายลม ค่าเกจ ข้อต่อ และสิ่งกีดขวาง | ตรวจระบบลมตามคู่มือ หากยังไม่ทำงาน ให้หยุดและติดต่อผู้จำหน่าย |
| ฝาเอียงหรือปิดไม่ทั่ว | ตำแหน่งถัง การวางฝา และความเหมาะสมของหัวกด | ตัดลมก่อนปรับฐานหรือระดับใหม่ ทดลองด้วยตัวอย่างและตรวจผลอีกครั้ง |
| ฝาหรือถังเสียรูป | ชนิดฝา ขนาดหัวกด การจัดตำแหน่ง และค่าแรงดัน | หยุดใช้ตัวอย่างนั้น ตรวจความเข้ากันได้ ไม่เพิ่มแรงดันเกินกำหนดเพื่อฝืนปิด |
| มีลมรั่ว เสียงผิดปกติ หรือเคลื่อนที่สะดุด | จุดต่อ สายลม และส่วนที่มองเห็นภายนอก | ตัดลมและระบายแรงดันค้างก่อนตรวจ หากไม่ทราบสาเหตุให้ติดต่อผู้จำหน่าย |
เกณฑ์ตรวจหลังปิดฝา
- ขอบฝาประกบทั่วรอบถัง ไม่เอียง ไม่เผยอ และไม่มีรอยเสียรูปผิดปกติ
- ถังและฝาไม่แตกหรือเสียหายจากการกด
- ผลทดสอบการปิดผนึกผ่านเกณฑ์ที่กำหนดสำหรับสินค้าที่บรรจุ
- เมื่อเปลี่ยนถัง ฝา หรือการปรับตั้ง ให้ทดลองและตรวจผลใหม่ก่อนผลิตต่อ
ข้อมูลที่เตรียมก่อนขอความช่วยเหลือแจ้งรุ่น ZS-PDCM100 รหัส 32998 พร้อมภาพถัง/ฝา ขนาดภาชนะ ค่าแรงดันที่เกจ และภาพหรือคลิปอาการผิดปกติที่ถ่ายจากตำแหน่งปลอดภัย
การใช้ระบบลมไม่ได้ยืนยันว่าเครื่องใช้ในพื้นที่เสี่ยงระเบิดได้ หากงานเกี่ยวข้องกับสารไวไฟ ต้องตรวจข้อกำหนดพื้นที่และเอกสารรับรองที่เหมาะสมก่อนใช้งาน
04 / การดูแลและทบทวนก่อนเริ่มงาน
เช็กลิสต์สำหรับผู้ใช้งาน
หลังใช้งานให้ตัดแหล่งจ่ายลมและระบายแรงดันค้างตามคู่มือ ทำความสะอาดผิวหัวกดและฐาน ตรวจจุดปรับตั้งและสายลมตามรอบที่คู่มือกำหนด
ชมคลิปสาธิต
เปิดคลิปสาธิตบน YouTubehttps://youtu.be/jdO_kBbjuo8
เปิดคลิปบน YouTube ↗ · คลิปประกอบการทำความเข้าใจ ให้ยึดเครื่องและคู่มือที่ได้รับจริง
