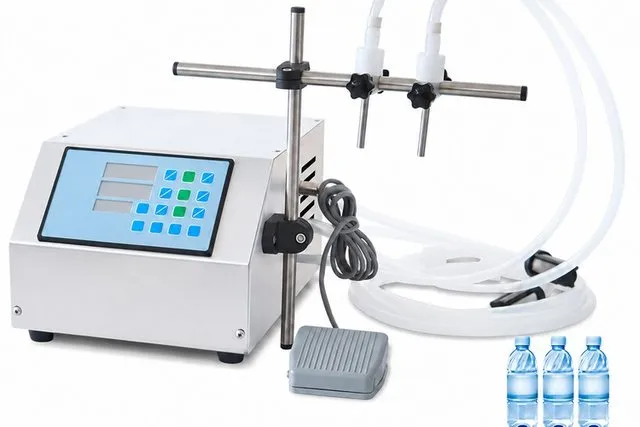

เครื่องใช้ปั๊มไดอะแฟรมความแม่นยำสูง อัตราไหลสูง ปริมาณที่บรรจุกำหนดจากความเร็วรอบของปั๊มและเวลาที่ปั๊มทำงาน เลือกใช้ได้ทั้งโหมดเหยียบสวิตช์เท้าและโหมดอัตโนมัติ ตัวเครื่องสแตนเลส กะทัดรัด พกพาง่าย ล้างทำความสะอาดสะดวก
- 1เหมาะกับของเหลวความหนืดต่ำเช่น นม น้ำผลไม้ น้ำ
- 2ใช้ได้หลายอุตสาหกรรมอาหาร เครื่องดื่ม เครื่องสำอาง เคมีภัณฑ์ใช้ในบ้าน
- 3ตั้งค่าบนแผงดิจิทัลเวลาบรรจุ เวลารอ และความเร็ว มีตัวนับจำนวนครั้ง
50–4,000 มล.ช่วงบรรจุที่แนะนำ
4 ลิตร/นาทีอัตราไหลสูงสุด
0.5%ความคลาดเคลื่อน
40W × 2110/220V · 6 กก.
สเปกตามคู่มือโรงงาน Technical parameters
| รุ่น | ZS-DPYT2P · เครื่องบรรจุของเหลวกึ่งอัตโนมัติ 2 หัว ปั๊มไดอะแฟรม |
|---|---|
| แรงดันไฟ / กำลัง | 110V / 220V 50–60 Hz · 40 W × 2 (ปั๊ม 2 ตัว) — ใช้ตามแรงดันที่ระบุบนป้ายเครื่อง |
| ช่วงบรรจุที่แนะนำ | 50 – 4,000 มล. ต่อรอบ |
| อัตราไหลสูงสุด | 4 ลิตร/นาที (วัดกับน้ำ ไม่ต่อหัวฉีด/กรอง — เมื่อใช้งานจริงจะลดลง) |
| หัวฉีดบรรจุ | เส้นผ่านศูนย์กลางนอก 6 มม. |
| ระยะดูดสูงสุด | 1.5 ม. |
| ความคลาดเคลื่อน | 0.5% (ขึ้นกับความหนาแน่นของของเหลว) |
| น้ำหนักเครื่อง | 6 กก. · ตัวเครื่องสแตนเลส |
| วิธีสั่งบรรจุ | โหมด แมนนวล (เหยียบสวิตช์เท้า/กดปุ่ม) และโหมด อัตโนมัติ (บรรจุตามเวลาที่ตั้ง) |
หมายเหตุ เอกสารนี้แปลและเรียบเรียงจากคู่มือต้นฉบับของผู้ผลิต เพื่อให้ผู้ใช้ชาวไทยอ่านง่าย ไม่ใช่เอกสารรับรองใด ๆ · ช่วงบรรจุที่ระบุเป็นช่วงที่ผู้ผลิตแนะนำ ปริมาณจริงขึ้นกับของเหลวและความเร็วปั๊ม ควรตวงเทียบเสมอ
สารบัญ Contents
- 1ส่วนประกอบ และปุ่มบนแผงควบคุม2
- 2ขั้นตอนการใช้งาน · การอ่านค่าเวลา · ตัวอย่างการตั้งค่า3
- 3ข้อควรระวัง · ปรับ 2 หัวให้ปริมาณเท่ากัน · การดูแลรักษา4
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
1

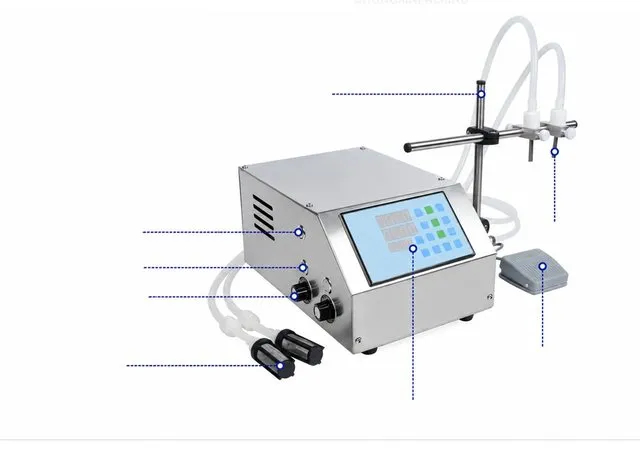

ส่วนประกอบ และปุ่มบนแผงควบคุม
PARTS & CONTROL PANEL
12345678| 1 | ขาตั้งหัวฉีด — ปรับความสูง/ระยะหัวฉีดให้พอดีปากขวด (Bracket) |

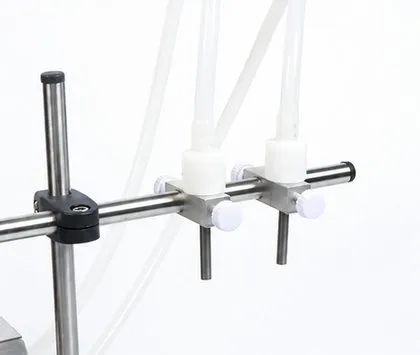

| 2 | หัวฉีดบรรจุ — 2 หัว เส้นผ่านศูนย์กลางนอก 6 มม. (Filling Nozzle) |

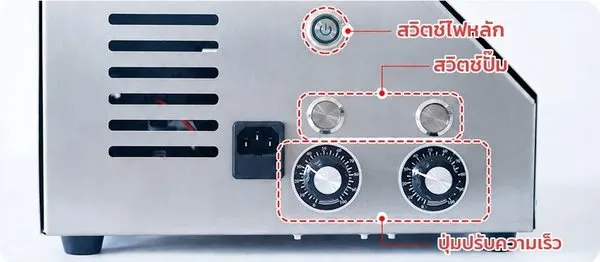

| 3 | สวิตช์ไฟเครื่อง — เปิด/ปิดไฟทั้งเครื่อง (Power Switch (whole machine)) |
| 4 | สวิตช์ปั๊ม — เปิด/ปิดปั๊มของแต่ละหัว (Power Switch (pump)) |
| 5 | ปุ่มหมุนปรับความเร็ว — ปรับความเร็วปั๊มแต่ละหัว (Rotary Knob) |
| 6 | กรองปลายสายดูด — ดักเศษ ต้องล้างสม่ำเสมอ (Filter) |

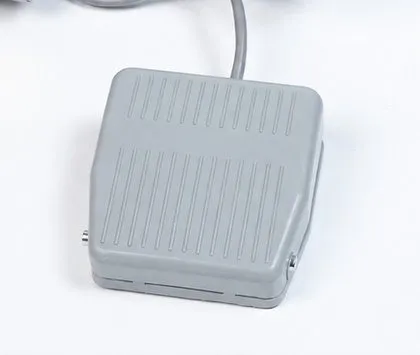

| 7 | สวิตช์เท้า — เหยียบเพื่อสั่งบรรจุ (Pedal Switch) |
| 8 | แผงควบคุม — ตั้งเวลา เลือกโหมด นับจำนวน (Operation Panel) |

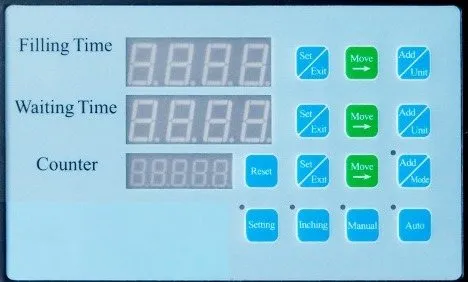

ปุ่มบนแผงควบคุม Operation panel description
| Filling Time | เวลาบรรจุ — เวลาของการบรรจุ 1 ครั้ง |
| Waiting Time | เวลารอ — ช่วงเว้นระหว่างการบรรจุ 2 ครั้ง · มีผลเฉพาะโหมดอัตโนมัติ |
| Counter | ตัวนับ — จำนวนครั้งที่บรรจุไปแล้ว |
Set / Exit | กด 1 ครั้งขณะ standby เพื่อตั้งเวลาบรรจุ/เวลารอ · กดอีกครั้งเพื่อออกจากโหมดตั้งค่า |
Move → | เลื่อนเคอร์เซอร์จากซ้ายไปขวา หรือย้อนกลับ |
Add / Unit | ปรับตัวเลข 0–9 วนซ้ำ และเลื่อนจุดทศนิยมเพื่อกำหนดหน่วยเวลา |
Reset | เริ่มนับจำนวนที่บรรจุใหม่ (ล้างตัวนับ) |
Inching | ขณะ standby กดเพื่อดึงอากาศออกจากสายซิลิโคนและปั๊มก่อนบรรจุ · กดค้างเพื่อดูดของเหลวในสายออกให้หมด สะดวกตอนล้างเครื่อง |
Setting | กด 2 ครั้ง เพื่อตั้งปริมาณที่ต้องการแบบคร่าว ๆ (ดูวิธีหน้า 3) |
Manual | บรรจุด้วยสวิตช์เท้าหรือกดปุ่มนี้ · กด 1 ครั้ง = บรรจุ 1 ครั้ง |
Auto | เครื่องบรรจุอัตโนมัติตามเวลาที่ตั้ง · กดอีกครั้งเพื่อกลับสู่ standby (ไฟ Auto ดับ) |
Add / Minus | ปรับความเร็วการบรรจุ 0–99 ค่ายิ่งมาก ยิ่งเร็ว |
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
2
ขั้นตอนการใช้งาน
OPERATION STEPS
- เสียบปลั๊ก เปิดสวิตช์ไฟเครื่องและสวิตช์ปั๊มทั้ง 2 ตัว
- ให้เครื่องอยู่ในสถานะ standby / หยุดบรรจุ — ถ้าเครื่องอยู่โหมดอัตโนมัติ กดปุ่ม Auto 1 ครั้ง เครื่องจะเข้า standby และไฟ Auto ดับ
- ไล่อากาศ: กด Inching ค้างจนของเหลวไหลออกจากหัวฉีดเต็มสาย (ใช้ล้างสายเร็ว ๆ ได้ด้วย) แล้วจึงตั้งค่าพารามิเตอร์
- ตั้งเวลาบรรจุ เวลารอ ความเร็ว ตามวิธีด้านล่าง (ตัวนับปกติไม่ต้องปรับ ขณะ standby กด Reset เพื่อล้างเป็น 0 ได้)
- ตั้งเวลาเสร็จแล้วเลือกโหมด อัตโนมัติ หรือ แมนนวล ด้วยปุ่มที่เกี่ยวข้อง
วิธีตั้งค่าเวลา How to set the value
- กด Set/Exit ตัวเลขเวลาจะกะพริบ → กด Add/Unit ตั้งค่า 0–9 ของหลักนั้น
- กด Move → เพื่อเลื่อนไปหลักถัดไป แล้วกด Add/Unit ปรับค่า ทำซ้ำจนครบ
- กด Add/Unit เพื่อเลื่อนจุดทศนิยมไปหน้า/หลัง กำหนดหน่วยของเวลา
- กด Set/Exit อีกครั้งเพื่อเสร็จสิ้น (ตัวเลขหยุดกะพริบและบันทึกค่า) · ตั้งเวลารอด้วยวิธีเดียวกัน
อ่านค่าเวลาบนจอ ตัวเลขที่เห็น = กี่วินาที
| ที่จอแสดง | 00.10 | 01.00 | 10.00 | 001.0 | 010.0 | 1000. |
|---|---|---|---|---|---|---|
| เท่ากับ | 0.1 วินาที | 1 วินาที | 10 วินาที | 1 วินาที | 10 วินาที | 1,000 วินาที |
ตอนเปิดเครื่องปกติค่าตั้งต้นคือ 01.00 (= 1 วินาที) · เมื่อเลื่อนจุดทศนิยมด้วย Add/Unit ความหมายของตัวเลขเปลี่ยนตามตำแหน่งจุด · เวลาบรรจุและเวลารอใช้ความหมายเดียวกัน
ตั้งปริมาณโดยให้เครื่อง "จับเวลา" ให้ Filling volume
- วางขวดใต้หัวฉีด กดปุ่ม Setting — เครื่องเริ่มบรรจุ
- รอจนได้ปริมาณตามต้องการ แล้วกด Setting อีกครั้งเพื่อหยุด
- ค่าที่โชว์ในช่อง Filling Time = เวลาที่ใช้เติมขวดให้ได้ปริมาณนั้น (ใช้เป็นค่าบรรจุต่อรอบ)
ตัวอย่างจากคู่มือโรงงาน ต้องการบรรจุน้ำหนักประมาณ 50 กรัม — อัตราไหลสูงสุดตามสเปกประมาณ 4,000 มล./นาที แต่เมื่อต่อหัวฉีดและกรองจริงจะต่ำลง คู่มือจึงใช้ค่าอ้างอิงราว 60 มล./วินาที ที่ความเร็วสูงสุด แล้วตั้ง Filling Time เป็น 01.00 (1 วินาที) · ค่านี้ใช้เป็นจุดเริ่ม ต้องตวงเทียบกับของเหลวจริงเสมอ
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
3
ข้อควรระวัง และการดูแลรักษา
NOTICE & DAILY MAINTENANCE
ข้อควรระวัง Notice
- ไล่อากาศก่อนตั้งค่า — เปิดเครื่องแล้วกด Inching ค้างจนของเหลวไหลออกหัวฉีด ปุ่มนี้ใช้ล้างสายอย่างเร็วได้ด้วย เมื่ออากาศออกจากสายและปั๊มหมดแล้วจึงตั้งพารามิเตอร์ต่อ
- เหลือน้ำสะอาดไว้ในปั๊ม — หลังใช้งานให้เหลือน้ำสะอาดในปั๊ม โดยเฉพาะเมื่อไม่ใช้เครื่องนาน ช่วยยืดอายุปั๊มและกันการเดินปั๊มเปล่าโดยไม่มีของเหลว
ปรับให้ 2 หัวได้ปริมาณเท่ากัน Multi-head matching
ทำไมต้องปรับ มอเตอร์แต่ละตัวมีความเร็วคลาดเคลื่อนเล็กน้อย จึงไม่อาจให้ทุกหัวไหลเท่ากันพอดีได้เอง ต้องปรับละเอียดด้วยปุ่มหมุนปรับความเร็วของแต่ละหัว
- ตั้ง Filling Time = 1 วินาที และหมุนปุ่มความเร็วของทุกปั๊มไปที่สูงสุด
- บรรจุลงขวดเปล่า 1 รอบ แล้วชั่งน้ำหนักแต่ละขวด หาหัวที่ได้ปริมาณน้อยที่สุด
- ปรับหัวที่ได้น้อยที่สุดให้ได้ปริมาณตามที่ต้องการ
- จากนั้นปรับความเร็วของหัวอื่นทีละน้อย (ลดลงให้เท่า) จนทุกหัวได้ปริมาณเท่ากัน — แล้วจดค่าไว้ใช้ครั้งหน้า (ใบสรุปตั้งค่าเร็ว มีตารางให้จด)
การดูแลรักษาประจำวัน Daily maintenance
- ล้างกรองสม่ำเสมอ — ของเหลวตกค้างและเศษเม็ดเล็ก ๆ จะกระทบความแม่นยำในการบรรจุ
- ปั๊มมอเตอร์หมุนแต่ไม่มีของเหลวออก หรือไหลน้อยมาก — อาจมีสิ่งสกปรกสะสมในตัวปั๊ม ให้ถอดปั๊ม ตรวจว่าเฟืองถูกเศษอุดหรือไม่ ล้างให้สะอาด และขันสกรูห้องปั๊มให้แน่น
- การถอดแยกเครื่อง — ให้ช่างผู้เชี่ยวชาญเท่านั้น ขณะซ่อมต้องปฏิบัติตามข้อควรระวังอย่างเคร่งครัดเพื่อความปลอดภัย
?
หากเครื่องผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ — แจ้งรหัสสินค้า 16540 ของเหลวที่ใช้ และอาการที่พบ แนบรูปหรือคลิปได้
