คู่มือการใช้งาน · ข้อมูลสินค้า · ฉบับภาษาไทย

ตะแกรงร่อนสแตนเลส 304 / 316L ตาข่ายถัก 4–400 เมช

Stainless Steel Woven Wire Mesh for Sieving & Filtering · SWM304 / SWM316

รหัสแม่ 21041

รหัสย่อย 35661 – 35693 (33 รหัส)

เอกสาร เรียบเรียงโดยปัญญาเคมีภัณฑ์

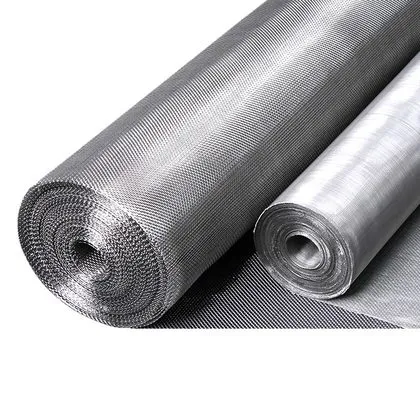

ม้วนตาข่ายสแตนเลสถัก — ภาพสินค้า: ตาข่ายสแตนเลสถักแบบม้วน (ผิวลายถักละเอียด สีเงินเทา)

ตะแกรงร่อน / ตาข่ายกรองสแตนเลส ทอถักจากเส้นลวดสแตนเลส 304 (มีสแตนเลส 316L 1 รุ่น) ใช้ร่อนแยกขนาดวัตถุดิบและกรองของเหลว · ของที่เล็กกว่ารูตะแกรงจะลอดผ่าน ส่วนที่ใหญ่กว่าจะค้างอยู่ด้านบน ตามข้อมูลสินค้า

เลือกได้ตั้งแต่ 4 เมช (รู 5 มม.) ถึง 400 เมช (รู 0.038 มม. ≈ 38 ไมครอน) · ขายเป็นแผ่นกว้าง 1 ม. × ยาว 1 ม. (ต่อ ตร.ม.) และแบบม้วน 1 × 8.4 ม. สำหรับ 25 / 35 เมช · ใช้กับงานร่อนแป้ง ผงเครื่องเทศ สมุนไพร ผงเคมี/สี เม็ดพลาสติก ธัญพืช น้ำตาล เกลือ ทราย

สิ่งสำคัญก่อนใช้ — เลือกเบอร์เมชให้ตรงขนาดเม็ด/ผง (ยิ่งเมชสูง รูยิ่งเล็ก ดูตารางหน้า 3–4) · ขอบที่ตัดใหม่มีปลายลวดคม สวมถุงมือทุกครั้ง · ขึงให้ตึงเรียบบนโครงก่อนเปิดเครื่องร่อน · ห้ามใส่วัตถุดิบหนักเกินจนตะแกรงยุบหรือขาด

จุดเด่น Features

›ทอถักจากเส้นลวดสแตนเลสตาข่ายถัก (ลายขัด / ลายทแยง) เส้นลวดขัดกันเป็นช่องสี่เหลี่ยม ไม่ใช่แผ่นเจาะรู ตามข้อมูลสินค้า	›รูเท่ากันทั้งผืน หน้าตะแกรงเรียบทอแน่นสม่ำเสมอ เมชตรงตามเบอร์ เส้นลวดไม่หลุดง่าย ตามข้อมูลสินค้า	›30 เบอร์ 4–400 เมชรู 5 มม. ถึง 0.038 มม. (≈38 ไมครอน) + 316L 200 เมช + ม้วน 25 / 35 เมช ตามข้อมูลสินค้า
›สแตนเลส 304 และ 316Lไม่เป็นสนิมง่าย ทนกรด-ด่างอ่อน ทนความร้อน ล้างทำความสะอาดได้ ตามข้อมูลสินค้า	›แผ่น 1 × 1 ม. / ม้วน 1 × 8.4 ม.สั่งขั้นต่ำ 1 ตร.ม. ต่อเบอร์ · แบบม้วนสั่งขั้นต่ำ 1 ม้วน ตามข้อมูลสินค้า	›ใช้ได้หลายแบบหน้าตะแกรงเครื่องร่อนสั่น ตะแกรงร่อนมือ ตะแกรงกรองถัง/ท่อ หรือตัดทำไส้กรอง ตามข้อมูลสินค้า

ใช้กับงานแบบไหน Applications ตามข้อมูลสินค้า

ร่อนแป้ง · ผงขนมผงเครื่องเทศ · สมุนไพรผงเคมี · ผงสีเม็ดพลาสติกธัญพืช · น้ำตาล · เกลือทราย · กรวด · เหมืองผงยา · ผงเครื่องสำอางกรองน้ำมัน · น้ำเชื่อม · น้ำยา

ข้อมูลหลัก
วัสดุ สแตนเลส 304 (30 เบอร์ + ม้วน 2 รหัส) · สแตนเลส 316L (200 เมช)
ขนาดรู 5 – 0.038 มม. · ขนาดลวด 1 – 0.03 มม.
แผ่น 1 × 1 ม. (1 ตร.ม.) · ม้วน 1 × 8.4 ม. (8.4 ตร.ม.)
สั่งขั้นต่ำ 1 ตร.ม. ต่อเบอร์ / 1 ม้วน · หน้ากว้างพิเศษ สอบถามฝ่ายขาย

เกี่ยวกับเอกสารนี้ — เรียบเรียงโดยปัญญาเคมีภัณฑ์ จากตารางขนาด ภาพสินค้า ภาพจากลูกค้าที่ใช้งานจริง และข้อมูลสินค้า ร่วมกับหลักการใช้ตะแกรงร่อนทั่วไป · มีป้ายกำกับที่มา ตามข้อมูลสินค้า / คำแนะนำทั่วไป / ⚠ ยังไม่ได้ยืนยัน · ภาพสินค้าอาจต่างจากของจริงเล็กน้อย ให้ยึดสินค้าที่ได้รับจริงเป็นหลัก

เนื้อหาในคู่มือ Contents

1เมชคืออะไร · อ่านขนาดรู · หน้า 2 2ตารางเลือกเบอร์ 33 รหัส · หน้า 3 3เลือกเบอร์ตามงาน · หน้า 4 4เครื่องร่อน · 304 กับ 316L · หน้า 5 5การสั่งซื้อ · ตรวจรับ · หน้า 6 6ตัด · ขึงตะแกรง · ดูแลรักษา · หน้า 7 7แก้ปัญหา · FAQ · ดัชนีรหัส · หน้า 8

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 กด 2

1

เมชคืออะไร และอ่านขนาดตะแกรงอย่างไร

MESH, APERTURE & WIRE

ภาพแผนผัง (วาดใหม่จากภาพอธิบายของผู้ขาย) · ช่องสีเหลือง = 1 รูตะแกรง · เส้นเทา = เส้นลวด

คำศัพท์ที่ต้องรู้ Terms ตามข้อมูลสินค้า

เมช (Mesh)	จำนวนช่องต่อความยาว 1 นิ้ว (25.4 มม.) · 8 เมช = มี 8 ช่องเรียงกันใน 1 นิ้ว · ยิ่งเมชสูง รูยิ่งเล็ก ผงที่ผ่านยิ่งละเอียด
ขนาดรู (Aperture)	ระยะช่องว่างระหว่างเส้นลวดสองเส้น หน่วย มม. — ของที่เล็กกว่ารูจึงจะลอดผ่าน
ไมครอน (µm)	1 มม. = 1,000 ไมครอน · ขนาดรูเป็นไมครอน = รู (มม.) × 1,000 เช่น รู 0.075 มม. ≈ 75 ไมครอน
ขนาดลวด (Wire)	ความหนาของเส้นลวดที่ใช้ทอ · เบอร์เดียวกัน ลวดหนากว่า = ผืนแข็งแรงกว่า
หน้ากว้าง	ความกว้างของผืน · สินค้านี้กว้าง 1 ม. · หน้ากว้างพิเศษ 1.02 / 1.22 / 1.3 / 1.6 / 2.05 / 2.5 / 3 ม. สอบถามฝ่ายขาย

ตัวอย่างการอ่านรหัส — SWM304-100 (35681) = ตาข่ายสแตนเลส 304 · 100 เมช · รู 0.15 มม. (≈150 ไมครอน) · ลวด 0.1 มม. · แผ่น 1 × 1 ม. · SWM304-35R (35693) = 35 เมช แบบม้วน 1 × 8.4 ม. · SWM316-200 (35691) = สแตนเลส 316L 200 เมช

ลายถักของตาข่าย Weave

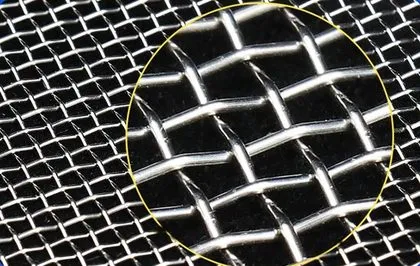

ภาพขยายลายถักตาข่ายสแตนเลส — ภาพขยายลายถัก: เส้นลวดยืนและลวดขวางสอดขึ้น-ลงสลับกัน (ภาพจากผู้ขาย)

ลายขัด (Plain weave) — ลวดขวางสอดขึ้น 1 ลง 1 สลับกัน ได้ช่องสี่เหลี่ยมจัตุรัส เป็นลายที่ใช้กับตะแกรงร่อนส่วนใหญ่ คำแนะนำทั่วไป
ลายทแยง (Twill weave) — ลวดขวางสอดข้ามทีละ 2 เส้น ผิวผืนเห็นเป็นแนวเฉียง ใช้ลวดที่หนาเมื่อเทียบกับรูได้ คำแนะนำทั่วไป
ผู้ขายระบุว่าทำได้ทั้งลายขัดและลายทแยง · ลายของแต่ละเบอร์ สอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน
ตาข่ายถักต่างจากแผ่นเจาะรู (แผ่นโลหะเจาะเป็นรู) และตะแกรงเชื่อม (ลวดเชื่อมจุดตัด) — ตาข่ายถักทำรูได้เล็กถึงระดับไมครอน

ตัวอย่างความละเอียด เทียบกับเหรียญ Fineness samples ตามข้อมูลสินค้า

8 เมช เทียบเหรียญ — **8 เมช**รู 2.36 มม.

12 เมช เทียบเหรียญ — **12 เมช**รู 1.7 มม.

20 เมช เทียบเหรียญ — **20 เมช**รู 0.9 มม.

60 เมช เทียบเหรียญ — **60 เมช**รู 0.28 มม.

80 เมช เทียบเหรียญ — **80 เมช**รู 0.19 มม.

100 เมช เทียบเหรียญ — **100 เมช**รู 0.15 มม.

120 เมช เทียบเหรียญ — **120 เมช**รู 0.125 มม.

200 เมช เทียบเหรียญ — **200 เมช**รู 0.075 มม.

ภาพตัวอย่างจากผู้ขาย วางเหรียญบนตะแกรงเพื่อเทียบความละเอียด (ไม่ใช่สเกลวัด) · 8 – 20 เมช มองเห็นช่องชัด · ตั้งแต่ 60 เมช ขึ้นไป ผืนจะดูเหมือนผ้าเนื้อละเอียด

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 กด 2

2

ตารางเลือกเบอร์ทั้ง 33 รหัส

SIZE CHART — MESH / APERTURE / WIRE

ตารางขนาดตะแกรง รหัสสินค้า · รหัสรุ่น · เมช · ขนาดรู · ไมครอน · ขนาดลวด · วัสดุ · รูปแบบ ตามข้อมูลสินค้า

รหัสสินค้า	รหัสรุ่น	เมช	รู (มม.)	≈ ไมครอน	ลวด (มม.)	วัสดุ	รูปแบบ	หน่วย	กลุ่มงาน
35661	SWM304-4	4	5	5,000	1	สแตนเลส 304	แผ่น 1 × 1 ม.	ตร.ม.	หยาบ 4–8 เมช
35662	SWM304-5	5	4	4,000	1	สแตนเลส 304	แผ่น 1 × 1 ม.	ตร.ม.
35663	SWM304-6	6	3.35	3,350	0.8	สแตนเลส 304	แผ่น 1 × 1 ม.	ตร.ม.
35664	SWM304-7	7	2.8	2,800	0.71	สแตนเลส 304	แผ่น 1 × 1 ม.	ตร.ม.
35665	SWM304-8	8	2.36	2,360	0.56	สแตนเลส 304	แผ่น 1 × 1 ม.	ตร.ม.
35666	SWM304-10	10	2	2,000	0.5	สแตนเลส 304	แผ่น 1 × 1 ม.	ตร.ม.	กลาง 10–30 เมช
35667	SWM304-12	12	1.7	1,700	0.45	สแตนเลส 304	แผ่น 1 × 1 ม.	ตร.ม.
35668	SWM304-14	14	1.4	1,400	0.4	สแตนเลส 304	แผ่น 1 × 1 ม.	ตร.ม.
35669	SWM304-16	16	1.18	1,180	0.4	สแตนเลส 304	แผ่น 1 × 1 ม.	ตร.ม.
35670	SWM304-18	18	1	1,000	0.355	สแตนเลส 304	แผ่น 1 × 1 ม.	ตร.ม.
35671	SWM304-20	20	0.9	900	0.355	สแตนเลส 304	แผ่น 1 × 1 ม.	ตร.ม.
35672	SWM304-25	25	0.71	710	0.28	สแตนเลส 304	แผ่น 1 × 1 ม.	ตร.ม.
35673	SWM304-30	30	0.6	600	0.25	สแตนเลส 304	แผ่น 1 × 1 ม.	ตร.ม.
35674	SWM304-35	35	0.5	500	0.224	สแตนเลส 304	แผ่น 1 × 1 ม.	ตร.ม.	ผง 35–100 เมช
35675	SWM304-40	40	0.45	450	0.18	สแตนเลส 304	แผ่น 1 × 1 ม.	ตร.ม.
35676	SWM304-45	45	0.4	400	0.16	สแตนเลส 304	แผ่น 1 × 1 ม.	ตร.ม.
35677	SWM304-50	50	0.355	355	0.16	สแตนเลส 304	แผ่น 1 × 1 ม.	ตร.ม.
35678	SWM304-60	60	0.28	280	0.14	สแตนเลส 304	แผ่น 1 × 1 ม.	ตร.ม.
35679	SWM304-70	70	0.236	236	0.125	สแตนเลส 304	แผ่น 1 × 1 ม.	ตร.ม.
35680	SWM304-80	80	0.19	190	0.125	สแตนเลส 304	แผ่น 1 × 1 ม.	ตร.ม.
35681	SWM304-100	100	0.15	150	0.1	สแตนเลส 304	แผ่น 1 × 1 ม.	ตร.ม.
35682	SWM304-120	120	0.125	125	0.09	สแตนเลส 304	แผ่น 1 × 1 ม.	ตร.ม.	ละเอียด 120–200 เมช
35683	SWM304-140	140	0.112	112	0.071	สแตนเลส 304	แผ่น 1 × 1 ม.	ตร.ม.
35684	SWM304-160	160	0.095	95	0.063	สแตนเลส 304	แผ่น 1 × 1 ม.	ตร.ม.
35685	SWM304-170	170	0.09	90	0.063	สแตนเลส 304	แผ่น 1 × 1 ม.	ตร.ม.
35686	SWM304-200	200	0.075	75	0.05	สแตนเลส 304	แผ่น 1 × 1 ม.	ตร.ม.
35687	SWM304-230	230	0.063	63	0.045	สแตนเลส 304	แผ่น 1 × 1 ม.	ตร.ม.	ละเอียดพิเศษ 230–400 เมช
35688	SWM304-270	270	0.053	53	0.04	สแตนเลส 304	แผ่น 1 × 1 ม.	ตร.ม.
35689	SWM304-325	325	0.045	45	0.036	สแตนเลส 304	แผ่น 1 × 1 ม.	ตร.ม.
35690	SWM304-400	400	0.038	38	0.03	สแตนเลส 304	แผ่น 1 × 1 ม.	ตร.ม.
35691	SWM316-200	200	0.075	75	0.05	สแตนเลส 316L	แผ่น 1 × 1 ม.	ตร.ม.	ละเอียด
35692	SWM304-25R	25	0.71	710	0.28	สแตนเลส 304	ม้วน 1 × 8.4 ม.	ม้วน	กลาง
35693	SWM304-35R	35	0.5	500	0.224	สแตนเลส 304	ม้วน 1 × 8.4 ม.	ม้วน	ผง

21041 = รหัสแม่ (รวมทุกเบอร์) ใช้ค้นหา/เสนอสินค้าแบบรวม — ตอนสั่งให้ระบุรหัสย่อยตามเบอร์ที่ต้องการ · ไมครอน = รู (มม.) × 1,000 ปัดเป็นจำนวนเต็ม · ขนาดรูและลวดเป็นค่าตามข้อมูลสินค้า ของจริงคลาดเคลื่อนได้เล็กน้อย · เบอร์อื่นในช่วง 4–500 เมช / 316L เบอร์อื่น สอบถามฝ่ายขาย

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 กด 2

3

แนวทางเลือกเบอร์ตามงาน

SELECTION GUIDE

5 กลุ่มความละเอียด Mesh groups ตามข้อมูลสินค้า

กลุ่ม	ขนาดรู	รหัสสินค้า	เหมาะกับ
หยาบ 4–8 เมช	5 – 2.36 มม. ≈5,000–2,360 ไมครอน	35661–35665	ร่อนแยกเม็ด/ก้อนหยาบ กรวด ทราย เมล็ดพืช ปุ๋ยเม็ด เศษวัสดุชิ้นใหญ่
กลาง 10–30 เมช	2 – 0.6 มม. ≈2,000–600 ไมครอน	35666–35673 · ม้วน 35692 (25 เมช)	ร่อนเม็ดพลาสติก เมล็ดกาแฟ/ธัญพืช น้ำตาลทราย เกลือ ผงหยาบ และกรองเศษในน้ำ
ผง 35–100 เมช	0.5 – 0.15 มม. ≈500–150 ไมครอน	35674–35681 · ม้วน 35693 (35 เมช)	ร่อนแป้ง ผงเครื่องเทศ ผงสมุนไพร ผงเคมี ผงสี และกรองของเหลวทั่วไป
ละเอียด 120–200 เมช	0.125 – 0.075 มม. ≈125–75 ไมครอน	35682–35686 · 316L 35691	ร่อนผงละเอียด แป้งเค้ก ผงยา ผงเครื่องสำอาง และกรองน้ำมัน/น้ำเชื่อม/น้ำยา
ละเอียดพิเศษ 230–400 เมช	0.063 – 0.038 มม. ≈63–38 ไมครอน	35687–35690	ร่อนผงละเอียดพิเศษ กรองของเหลวความละเอียดสูง (น้ำหมึก สี น้ำยาเคลือบ น้ำผลไม้)

ตัวอย่างวัตถุดิบที่ร่อน / กรอง Materials ตามข้อมูลสินค้า

ขั้นตอนเลือกเบอร์ How to choose คำแนะนำทั่วไป

รู้ขนาดที่ต้องการให้ลอดผ่าน — ถ้ารู้เป็นไมครอน ให้หารด้วย 1,000 เป็น มม. แล้วเทียบคอลัมน์ "รู" ในตารางหน้า 3
ร่อนเอาผง (ของที่ลอด) เลือกรูเท่ากับหรือเล็กกว่าขนาดผงที่ต้องการเล็กน้อย · ร่อนคัดเม็ด (ของที่ค้าง) เลือกรูเล็กกว่าเม็ดที่ต้องการเก็บ
ร่อนหลายชั้น — วางเบอร์หยาบไว้ชั้นบน เบอร์ละเอียดชั้นล่าง แยกได้หลายขนาดในรอบเดียว และช่วยให้ตะแกรงละเอียดรับภาระน้อยลง
ของเหลวข้น / ผงชื้นจับก้อน ไหลผ่านช้ากว่าที่คิด เริ่มจากเบอร์หยาบกว่าก่อน แล้วค่อยขยับละเอียดขึ้น
ไม่แน่ใจ สั่ง 1 ตร.ม. มาทดลองกับวัตถุดิบจริงก่อน หรือส่งตัวอย่างวัตถุดิบ/ขนาดที่ต้องการให้ฝ่ายขายช่วยเลือก

งานที่ลูกค้าถามบ่อย → เบอร์ที่ใช้ Quick picks ตามข้อมูลสินค้า

คัดทราย กรวด ปุ๋ยเม็ด เมล็ดพืช	กลุ่มหยาบ 4–8 เมช	35661–35665
ร่อนน้ำตาลทราย เกลือ เม็ดพลาสติก เมล็ดกาแฟ	กลุ่มกลาง 10–30 เมช	35666–35673 · ม้วน 35692
ร่อนแป้ง ผงเครื่องเทศ ผงสมุนไพร ผงสี	กลุ่มผง 35–100 เมช	35674–35681 · ม้วน 35693
แป้งเค้ก ผงยา ผงเครื่องสำอาง · กรองน้ำมัน น้ำเชื่อม	กลุ่มละเอียด 120–200 เมช	35682–35686 · 316L 35691
กรองน้ำหมึก สี น้ำยาเคลือบ น้ำผลไม้	กลุ่มละเอียดพิเศษ 230–400 เมช	35687–35690

ตารางนี้เป็นแนวทางเริ่มต้นตามข้อมูลสินค้า · ขนาดเม็ด/ผงของแต่ละวัตถุดิบต่างกัน ให้ทดลองกับวัตถุดิบจริงก่อนสั่งจำนวนมาก

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 กด 2

4

เครื่องร่อนที่ใช้ตะแกรงนี้ · เลือก 304 หรือ 316L

SIEVING MACHINES & MATERIAL

ใช้เป็นหน้าตะแกรงของเครื่องร่อน 8 แบบ Machine types ตามข้อมูลสินค้า

ภาพตัวอย่างประเภทเครื่องร่อนที่ใช้ตาข่ายถักเป็นหน้าตะแกรง — สินค้านี้คือตาข่าย ไม่รวมตัวเครื่องร่อน · นอกจากนี้ใช้ทำตะแกรงร่อนมือ ตะแกรงกรองถัง/ท่อ หรือตัดทำไส้กรองได้

สแตนเลส 304 กับ 316L Material comparison

หัวข้อ	สแตนเลส 304	สแตนเลส 316L
รหัสที่มี	SWM304-4 ถึง SWM304-400 (30 เบอร์) + ม้วน SWM304-25R / 35R	SWM316-200 (35691) 200 เมช · เบอร์อื่น สอบถามฝ่ายขาย
คุณสมบัติ	ไม่เป็นสนิมง่าย ทนกรด-ด่างอ่อน ทนความร้อน ล้างทำความสะอาดได้ ตามข้อมูลสินค้า	ทนการกัดกร่อนสูงกว่า 304 ตามข้อมูลสินค้า
เหมาะกับ	งานร่อนแห้งทั่วไป แป้ง ผงอาหาร เครื่องเทศ สมุนไพร เม็ดพลาสติก ธัญพืช ทราย · สแตนเลส 304 ใช้กับงานร่อนแป้ง/ผงอาหารได้	งานที่สัมผัสเกลือ กรด หรือสารเคมี เป็นประจำ ผงที่ชื้นหรือมีเกลือ น้ำยาที่มีฤทธิ์กัดกร่อน ตามข้อมูลสินค้า
อุณหภูมิใช้งาน	ผู้ผลิตระบุช่วง 40–800°C ตามข้อมูลสินค้า · ตะแกรงเมชสูงลวดเส้นเล็ก รับแรงและความร้อนได้น้อยกว่าเบอร์หยาบ ควรทดลองกับงานจริงก่อน คำแนะนำทั่วไป
ข้อควรระวัง	ทั้งสองแบบ ห้ามแช่กรดเข้มข้นหรือคลอรีนเข้มข้นนาน ห้ามขัดด้วยฝอยขัดเหล็ก · ล้างแล้วผึ่งให้แห้ง ตามข้อมูลสินค้า

สินค้าจริงจากลูกค้า Customer photos

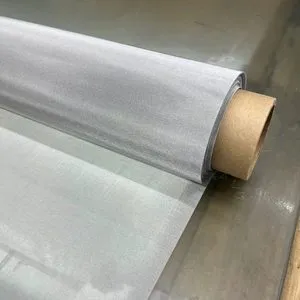

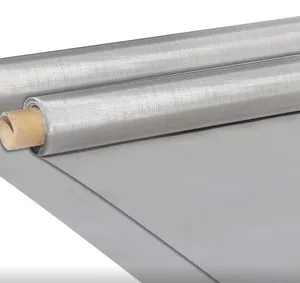

คลี่ผืนตาข่ายออกจากม้วน — คลี่ผืนออกจากม้วน หน้าตะแกรงเรียบ

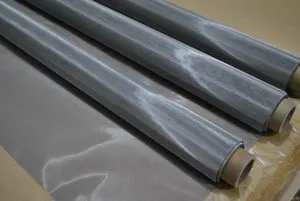

ม้วนตาข่ายหลายม้วน — ม้วนตาข่ายที่ลูกค้าได้รับ

เลือกง่าย ๆ — งานร่อนแห้งทั่วไปใช้ 304 ได้ทุกเบอร์ · ถ้าต้องร่อนของเค็ม ของที่มีกรด หรือกรองน้ำยาเคมีบ่อย ๆ ที่ 200 เมช ให้พิจารณา 316L (35691) · ต้องการ 316L เบอร์อื่น สอบถามฝ่ายขาย คำแนะนำทั่วไป

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 กด 2

5

การสั่งซื้อ การจัดส่ง และการตรวจรับ

ORDERING & RECEIVING

เงื่อนไขการสั่ง Ordering ตามข้อมูลสินค้า

แบบแผ่น (30 เบอร์ + 316L)	หน่วยเป็น ตร.ม. · 1 ตร.ม. = แผ่นกว้าง 1 ม. × ยาว 1 ม. · สั่งขั้นต่ำ 1 ตร.ม. ต่อเบอร์ · สั่งหลาย ตร.ม. ได้เป็นผืนยาวต่อเนื่อง
แบบม้วน (35692 / 35693)	ม้วนกว้าง 1 ม. × ยาว 8.4 ม. (8.4 ตร.ม.) · มีเฉพาะ 25 เมช และ 35 เมช · สั่งขั้นต่ำ 1 ม้วน
หน้ากว้างพิเศษ	1.02 / 1.22 / 1.3 / 1.6 / 2.05 / 2.5 / 3 ม. — สอบถามฝ่ายขายก่อนสั่ง
สั่งจำนวนมาก	สั่งตั้งแต่ 5 ม. ขึ้นไป — สอบถามฝ่ายขาย
เบอร์ / วัสดุอื่น	ผู้ขายทำได้ 4–500 เมช · 316L เบอร์อื่น — สอบถามฝ่ายขาย
ระยะเวลาจัดส่ง	สินค้าสั่งจอง ไม่มีของพร้อมส่ง · ระยะเวลา สอบถามฝ่ายขาย

ข้อมูลที่ควรแจ้งตอนสั่ง Order checklist

รหัสสินค้า / รหัสรุ่น เช่น 35681 · SWM304-100 (แจ้งเบอร์เมช และวัสดุ 304 หรือ 316L)
จำนวน ตร.ม. ต่อเบอร์ (แผ่น) หรือจำนวนม้วน · ถ้าต้องการหลายเบอร์ แยกจำนวนทีละเบอร์
งานที่ใช้ และขนาดโครง/เส้นผ่านศูนย์กลางเครื่องร่อน เพื่อช่วยคำนวณพื้นที่ที่ต้องใช้
ต้องการหน้ากว้างพิเศษหรือไม่ · ที่อยู่จัดส่ง และชื่อผู้รับ

คำนวณพื้นที่คร่าว ๆ — ตะแกรงวงกลมของเครื่องร่อนตัดจากแผ่นสี่เหลี่ยม ด้านของแผ่นต้องยาวกว่าเส้นผ่านศูนย์กลางวง บวกขอบที่เผื่อไว้สำหรับขึงหรือพับตามแบบโครงของเครื่อง · แผ่น 1 × 1 ม. จึงตัดได้ 1 วงที่รวมขอบแล้วไม่เกิน 1 ม. · เครื่องร่อนหลายชั้นใช้ตะแกรงหลายแผ่นตามจำนวนชั้น คำแนะนำทั่วไป

การบรรจุ Packing ตามข้อมูลสินค้า

ตรวจรับสินค้า Receiving check คำแนะนำทั่วไป

ตรวจป้าย/รหัสบนม้วนหรือห่อ ให้ตรงกับเบอร์ที่สั่ง · ถ้าสั่งหลายเบอร์ อย่าแกะปนกัน
คลี่ดูผืน: ไม่มีรอยพับหัก รอยบุบ รูขาด หรือเส้นลวดหลุด · หน้าตะแกรงเรียบ
นับเมชด้วยแว่นขยายนับช่อง: นับช่องในความยาว 1 นิ้ว (25.4 มม.) จำนวนช่อง = เบอร์เมช
ยังไม่ใช้ ให้ม้วนกลับรอบแกน เก็บในที่แห้ง ห้ามพับหรือวางของหนักทับ

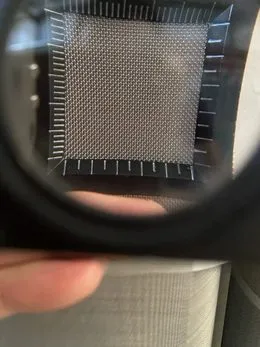

ส่องแว่นขยายนับเมช — ลูกค้าส่องแว่นขยายนับช่องตรวจเบอร์เมช

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 กด 2

6

การตัด ขึงตะแกรงบนเครื่องร่อน และการดูแลรักษา

CUTTING, MOUNTING & CARE

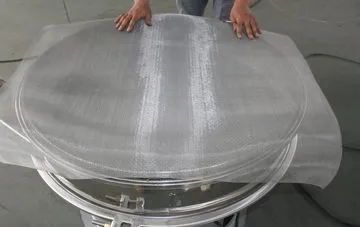

วางผืนตาข่ายบนโครงวงกลม — 1วางผืนบนวงแหวน/โครง ดึงให้เรียบ

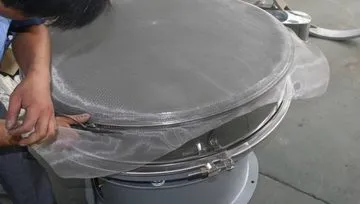

ช่างขึงตะแกรงบนเครื่องร่อนกลม — 2ขึงตึงรอบวง รัดแคลมป์ แล้วตัดส่วนเกิน

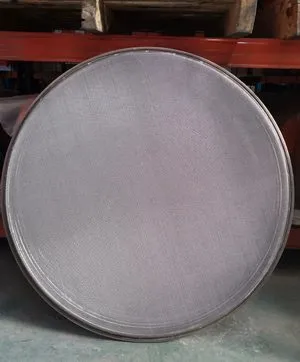

ตะแกรงวงกลมที่ขึงขอบแล้ว — 3ตะแกรงวงกลมที่ขึงเสร็จ หน้าเรียบตึง

ก. ตัดและขึงตะแกรง Cutting & mounting คำแนะนำทั่วไป

สวมถุงมือหนา ปูผืนบนโต๊ะเรียบสะอาด วัดและขีดแนวตัดด้วยปากกาเคมี เผื่อขอบไว้สำหรับขึง/พับตามแบบโครง
ตัดด้วยกรรไกรตัดสังกะสีหรือกรรไกรตัดลวด ตัดต่อเนื่องเป็นแนวเดียว · เก็บเศษปลายลวดให้หมด ไม่ให้ตกลงในวัตถุดิบ
วางผืนบนวงแหวน/โครงตะแกรง ดึงให้ตึงเท่ากันรอบวง (ดึงตรงข้ามกันทีละคู่) จนหน้าตะแกรงเรียบ ไม่มีรอยย่นหรือคลื่น
รัดแคลมป์/ยึดขอบตามแบบของเครื่อง แล้วตัดผืนส่วนเกิน · พับหรือหุ้มขอบที่คม
เบอร์ละเอียดมาก (ลวดเส้นเล็ก) ควรวางบนตะแกรงรองเบอร์หยาบช่วยรับน้ำหนัก ลดการยุบและขาด
ประกอบเข้าเครื่อง ขันล็อกให้แน่น เดินเครื่องเปล่าก่อน ดูว่าไม่มีเสียงตบหรือผืนสะบัด แล้วจึงเริ่มป้อนวัตถุดิบทีละน้อย

ข. ทำความสะอาดและเก็บรักษา Cleaning & storage ตามข้อมูลสินค้า

หลังใช้งาน	เคาะ/ปัดผงที่ค้างออก · ล้างด้วยน้ำหรือน้ำยาล้างอ่อน ใช้แปรงขนนุ่มปัดเศษที่อุดรู · ผึ่งให้แห้งสนิทก่อนใช้งานครั้งต่อไป
รูอุดตัน	แช่น้ำอุ่นให้ผงนิ่มแล้วปัดแปรงนุ่มเบา ๆ ตามแนวลวด หรือฉีดน้ำจากด้านล่างของตะแกรง ไม่ขูดแรง คำแนะนำทั่วไป
ห้าม	ห้ามใช้ฝอยขัดเหล็ก · ห้ามแช่กรดเข้มข้นหรือคลอรีนเข้มข้นนาน · ห้ามงัดรูด้วยของแหลม (รูจะขยาย)
เปลี่ยนวัตถุดิบ	ล้างและเป่าแห้งก่อนเปลี่ยนชนิดวัตถุดิบ กันผงหรือกลิ่นติดข้าม คำแนะนำทั่วไป
เก็บรักษา	ม้วนรอบแกนหรือวางราบ ห้ามพับหัก · เก็บในที่แห้ง ไม่วางของหนักทับ · แยกเบอร์และติดป้ายรหัสไว้ คำแนะนำทั่วไป
ตรวจตามรอบ	ส่องดูเส้นลวดขาด รูขยาย ขอบหลุด หรือหน้าตะแกรงหย่อน — พบแล้วเปลี่ยนแผ่นใหม่ ไม่ปะซ่อมตะแกรงที่ใช้คัดขนาดละเอียด คำแนะนำทั่วไป

ข้อควรระวัง

ขอบที่ตัดใหม่มีปลายลวดแหลมคม สวมถุงมือทุกครั้งที่ตัด/ติดตั้ง และพับหรือเย็บขอบก่อนใช้งาน
ห้ามใส่วัตถุดิบหนักเกินจนตะแกรงยุบหรือขาด · ห้ามเหยียบ ยืน หรือวางเครื่องมือบนหน้าตะแกรง
ตัดไฟและรอให้เครื่องร่อนหยุดสนิทก่อนถอด/ใส่ตะแกรงทุกครั้ง คำแนะนำทั่วไป

ควรทำ — ส่องดูหน้าตะแกรงก่อนเริ่มงานทุกวัน · มีตะแกรงสำรองเบอร์ที่ใช้ประจำไว้เปลี่ยน · ติดป้ายรหัสเบอร์ไว้ที่โครง กันหยิบผิดเบอร์ · งานที่ต้องการขนาดแม่นยำ ตรวจผงที่ได้เป็นระยะ คำแนะนำทั่วไป

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 กด 2

7

แก้ปัญหา · คำถามที่พบบ่อย · ดัชนีรหัส

TROUBLESHOOTING, FAQ & INDEX

อาการและวิธีแก้ Troubleshooting คำแนะนำทั่วไป

อาการ	สาเหตุที่เป็นไปได้	วิธีแก้
ผงลอดผ่านช้ามาก	เบอร์ละเอียดเกินงาน · รูอุดตัน · วัตถุดิบชื้นจับก้อน · ป้อนหนาเกิน	ใช้เบอร์หยาบกว่าร่อนรอบแรก · ล้างตะแกรง · ทำวัตถุดิบให้แห้ง · ป้อนบางลง
มีเม็ดหยาบหลุดปนผง	ผืนขาด/รูขยาย · ขอบขึงไม่แนบ มีช่องว่างรอบวง · ใช้เบอร์หยาบเกิน	ตรวจรอยขาดและขอบ ขึงใหม่ให้แนบรอบวง · เปลี่ยนเบอร์ละเอียดขึ้น
ตะแกรงยุบ / ขาดเร็ว	ใส่วัตถุดิบหนักเกิน · ขึงไม่ตึง ผืนสะบัด · เบอร์ละเอียดไม่มีตะแกรงรอง	ลดปริมาณป้อน · ขึงให้ตึงเรียบ · เพิ่มตะแกรงรองเบอร์หยาบ
มีเสียงตบ / ผืนสะบัด	ขึงหย่อน · แคลมป์หลวม	หยุดเครื่อง ตัดไฟ ขันแคลมป์และขึงใหม่ให้ตึงเท่ากันรอบวง
รูอุดตันบ่อย	ผงชื้นหรือมีน้ำมัน · ขนาดเม็ดใกล้เคียงขนาดรูมาก	ทำวัตถุดิบให้แห้ง · ล้างตะแกรงบ่อยขึ้น · ลองเบอร์ถัดไปที่รูใหญ่กว่า
มีคราบ / จุดสีน้ำตาลบนผืน	ผงเกลือ/กรดค้างนาน · เศษเหล็กจากเครื่องมือติดผิว · ล้างด้วยฝอยเหล็ก	ล้างด้วยน้ำสะอาดหลังใช้ทันที ผึ่งแห้ง · งานเกลือ/กรดบ่อยพิจารณา 316L

คำถามที่พบบ่อย FAQ

เมชกับไมครอนต่างกันอย่างไร?	เมช = จำนวนช่องใน 1 นิ้ว · ไมครอน = ขนาดรูจริง (มม. × 1,000) · ดูทั้งสองค่าในตารางหน้า 3
สั่งน้อยสุดเท่าไร?	แผ่น ขั้นต่ำ 1 ตร.ม. ต่อเบอร์ · ม้วน ขั้นต่ำ 1 ม้วน (1 × 8.4 ม.)
ต้องการกว้างเกิน 1 ม. ได้ไหม?	มีหน้ากว้างพิเศษ 1.02 / 1.22 / 1.3 / 1.6 / 2.05 / 2.5 / 3 ม. — สอบถามฝ่ายขาย
ใช้ร่อนแป้ง/ผงอาหารได้ไหม?	สแตนเลส 304 ใช้กับงานร่อนแป้ง/ผงอาหารได้ · ล้างและผึ่งแห้งทุกครั้งหลังใช้
ใช้กรองน้ำมัน/น้ำเชื่อมได้ไหม?	ได้ ใช้กลุ่มละเอียด 120–200 เมช · ของเหลวข้นไหลช้า เริ่มจากเบอร์หยาบกว่าก่อน
ตัดเป็นวงกลมมาให้ได้ไหม?	สินค้าขายเป็นแผ่น/ม้วน ลูกค้าตัดและขึงเอง (ดูหน้า 7) · งานตัดสำเร็จ สอบถามฝ่ายขาย
316L ต่างจาก 304 อย่างไร?	ทนการกัดกร่อนสูงกว่า เหมาะงานที่สัมผัสเกลือ กรด หรือสารเคมี (ดูหน้า 5)
มี 150 เมช หรือเบอร์อื่นไหม?	เบอร์ที่มีรหัสดูหน้า 3 · ผู้ขายทำได้ 4–500 เมช เบอร์อื่น สอบถามฝ่ายขาย

ดัชนีรหัสสินค้า Code index — 34 รหัส

21041รหัสแม่ 4–400 เมช35661SWM304-435662SWM304-535663SWM304-635664SWM304-735665SWM304-835666SWM304-1035667SWM304-1235668SWM304-1435669SWM304-1635670SWM304-1835671SWM304-2035672SWM304-2535673SWM304-3035674SWM304-3535675SWM304-4035676SWM304-4535677SWM304-5035678SWM304-6035679SWM304-7035680SWM304-8035681SWM304-10035682SWM304-12035683SWM304-14035684SWM304-16035685SWM304-17035686SWM304-20035687SWM304-23035688SWM304-27035689SWM304-32535690SWM304-40035691SWM316-20035692SWM304-25R35693SWM304-35R

☎

สอบถามการเลือกเบอร์ การสั่งหน้ากว้างพิเศษ หรือพบปัญหาการใช้งาน — หากสินค้าผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์
ปัญญาเคมีภัณฑ์ · LINE @PYCM · โทร 02-114-7416 กด 2
แจ้งรหัสสินค้า (เช่น 35681 · SWM304-100) พร้อมรูปหน้าตะแกรงหรือวัตถุดิบ จะช่วยให้ตรวจสอบได้เร็วขึ้น · www.panyachemipan.com

คู่มือตะแกรงร่อนสแตนเลส 304 / 316L ตาข่ายถัก 4–400 เมช (ภาษาไทย) — รหัส 21041 และ SWM 35661-35693

จุดเด่น Features

ใช้กับงานแบบไหน Applications ตามข้อมูลสินค้า

เนื้อหาในคู่มือ Contents

คำศัพท์ที่ต้องรู้ Terms ตามข้อมูลสินค้า

ลายถักของตาข่าย Weave

ตัวอย่างความละเอียด เทียบกับเหรียญ Fineness samples ตามข้อมูลสินค้า

ตารางขนาดตะแกรง รหัสสินค้า · รหัสรุ่น · เมช · ขนาดรู · ไมครอน · ขนาดลวด · วัสดุ · รูปแบบ ตามข้อมูลสินค้า

5 กลุ่มความละเอียด Mesh groups ตามข้อมูลสินค้า

ตัวอย่างวัตถุดิบที่ร่อน / กรอง Materials ตามข้อมูลสินค้า

ขั้นตอนเลือกเบอร์ How to choose คำแนะนำทั่วไป

งานที่ลูกค้าถามบ่อย → เบอร์ที่ใช้ Quick picks ตามข้อมูลสินค้า

ใช้เป็นหน้าตะแกรงของเครื่องร่อน 8 แบบ Machine types ตามข้อมูลสินค้า

สแตนเลส 304 กับ 316L Material comparison

สินค้าจริงจากลูกค้า Customer photos

เงื่อนไขการสั่ง Ordering ตามข้อมูลสินค้า

ข้อมูลที่ควรแจ้งตอนสั่ง Order checklist

การบรรจุ Packing ตามข้อมูลสินค้า

ตรวจรับสินค้า Receiving check คำแนะนำทั่วไป

ก. ตัดและขึงตะแกรง Cutting & mounting คำแนะนำทั่วไป

ข. ทำความสะอาดและเก็บรักษา Cleaning & storage ตามข้อมูลสินค้า

อาการและวิธีแก้ Troubleshooting คำแนะนำทั่วไป

คำถามที่พบบ่อย FAQ

ดัชนีรหัสสินค้า Code index — 34 รหัส

สนใจสินค้านี้ หรือมีคำถามเรื่องการใช้งาน?

ดูรายละเอียดสินค้า

คู่มือการใช้งานอื่น ๆ
