คู่มือการใช้งาน เครื่องบรรจุของเหลวบริสุทธิ์แบบซอง ซีล 3 ด้าน 3–200 มล. KLM-LF-200 (ภาษาไทย) — รหัส 35359

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
คู่มือการใช้งาน · USER MANUAL
เครื่องบรรจุของเหลวบริสุทธิ์แบบซอง ซีล 3 ด้าน
สำหรับของเหลวใสและบาง · 3–200 มล./ซอง · Liquid Sachet Filling & Sealing Machine
รหัสสินค้า 35359
รุ่น KLM-LF-200

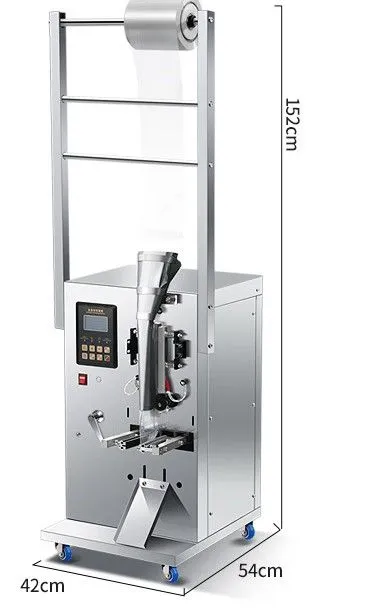

เครื่องบรรจุของเหลวแบบซอง KLM-LF-200 พร้อมขนาดเครื่อง
ภาพประกอบรุ่น KLM-LF-200 — ขนาดเครื่อง 42×54×152 ซม. (กว้าง × ยาว × สูง) · ม้วนฟิล์มอยู่บนโครงด้านบน จอควบคุมที่หน้าเครื่อง
3–200มล./ซองช่วงบรรจุของรุ่นนี้
10–20ซอง/นาทีความเร็วโดยประมาณ ตามผู้ผลิต
20/10ซม.ฟิล์ม / ซองสำเร็จ กว้างสูงสุด
LCDจอควบคุม ล้างกดปุ่มเดียว
≈55กก.น้ำหนักเครื่องตามข้อมูลสินค้า
42×54×152ขนาดเครื่อง ซม. (ก×ย×ส)
ข้อมูลหลัก
ใช้กับ: ของเหลวใสและบาง เช่น น้ำ นม ซีอิ๊ว น้ำส้มสายชู น้ำมันพืช เครื่องดื่ม น้ำผลไม้
ไม่ใช่รุ่นสำหรับซอสข้น/ครีม — ซอสข้นให้ดูรุ่นเครื่องบรรจุซอสแนวตั้ง/แนวนอน (หน้า 2)
ต้องเตรียมเอง: ฟิล์มม้วน สำหรับซีลซอง (กว้างไม่เกิน 20 ซม.) · ของเหลวที่จะบรรจุ
ปั๊มลม: ข้อมูลสินค้าไม่ระบุว่าต้องใช้ในรุ่นนี้ — ยืนยัน สอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน

ตารางสเปกของรุ่น KLM-LF-200 Specifications ตามข้อมูลสินค้า

รหัสสินค้า / รุ่น35359 · KLM-LF-200
ชนิดเครื่องเครื่องบรรจุของเหลวบริสุทธิ์แบบซอง ซีล 3 ด้าน ระบบไฟฟ้า (ไม่ใช่เครื่องสำหรับของเหลวข้น)
ช่วงบรรจุ3–200 มล./ซอง
ความเร็วบรรจุ10–20 ซอง/นาที (ตามผู้ผลิต)
ฟิล์มม้วนที่ใช้ได้กว้างไม่เกิน 20 ซม. (ตามข้อมูลสินค้ามีตัวเลือกกว้างกว่านี้ตามสั่งได้ — สอบถามฝ่ายขาย)
ซองสำเร็จกว้างไม่เกิน 10 ซม. · ปรับความยาวซองได้
ระบบควบคุมจอ LCD ควบคุม · ล้างทำความสะอาดแบบกดปุ่มเดียว (ตามผู้ผลิต)
ไฟฟ้า220V/50Hz · ข้อมูลสินค้าไม่ได้ระบุให้ต้องซื้อปั๊มลมสำหรับรุ่นนี้ (ยืนยัน สอบถามฝ่ายขาย)
ขนาดเครื่อง (กว้าง×ยาว×สูง)42×54×152 ซม.
น้ำหนักเครื่องประมาณ 55 กก. ตามข้อมูลสินค้า (ค่าจริง สอบถามฝ่ายขาย)
ตัวเลือกเพิ่มตัวจับตำแหน่งแสง · เครื่องพิมพ์วันที่-ล็อต — มีค่าใช้จ่ายเพิ่ม สอบถามฝ่ายขาย
กำลังไฟ (วัตต์)สอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน

ภาพสินค้าอาจต่างจากของจริงเล็กน้อย · ตัวเลขทั้งหมดตามข้อมูลสินค้า ไม่มีการเติมค่าที่ไม่ปรากฏในข้อมูล · ช่องที่เขียนว่า "สอบถามฝ่ายขาย" คือข้อมูลที่ยังไม่ยืนยัน กรุณาถามก่อนสั่งซื้อ

สารบัญ Contents

1 เลือกรุ่น เทียบ 19 รุ่น · หน้า 22 ของเหลวใส กับ ซอสข้น · หน้า 33 ชิ้นส่วนเครื่อง · หน้า 44 ติดตั้ง ฟิล์ม · หน้า 55 จอควบคุมและขั้นตอนบรรจุ · หน้า 66 ปรับปริมาณ ทดสอบซีล ความปลอดภัย · หน้า 77 ทำความสะอาด แก้ปัญหา · หน้า 88 ตัวเลือก คำถามที่พบบ่อย ติดต่อ · หน้า 9
คู่มือการใช้งานเครื่องบรรจุของเหลวแบบซอง รุ่น KLM-LF-200 · รหัสสินค้า 35359 · ปัญญาเคมีภัณฑ์ หน้า 1 / 9
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
1
เลือกรุ่น — เทียบ 19 รุ่นในกลุ่มเดียวกัน
MODEL SELECTION GUIDE

เทียบทุกรุ่น All models ตามข้อมูลสินค้า

รหัสรุ่นชนิดช่วงบรรจุ (มล.)ฟิล์ม/ซองกว้าง (ซม.)ถัง (ล.)ขนาดเครื่อง (ซม.)
35341KLM-V3-50แนวตั้ง · ซีล 3 ด้าน5–5020/103057×127×145
35342KLM-V3-100แนวตั้ง · ซีล 3 ด้าน10–10020/103057×127×145
35343KLM-V3-200แนวตั้ง · ซีล 3 ด้าน20–20020/103057×127×145
35344KLM-VB-50แนวตั้ง · ซีลกลางหลัง5–5020/93057×127×145
35345KLM-VB-100แนวตั้ง · ซีลกลางหลัง10–10020/93057×127×145
35346KLM-VB-200แนวตั้ง · ซีลกลางหลัง20–20020/93057×127×145
35347KLM-VB-500แนวตั้ง · ซีลกลางหลัง50–50034/15.53057×127×160
35348KLM-VB-1000แนวตั้ง · ซีลกลางหลัง100–100044/20.53066×151×170
35349KLM-H3-50แนวนอน (ถังนอน) · ซีล 3 ด้าน5–5020/105057×127×145
35350KLM-H3-100แนวนอน (ถังนอน) · ซีล 3 ด้าน10–10020/105057×127×145
35351KLM-H3-200แนวนอน (ถังนอน) · ซีล 3 ด้าน20–20020/105057×127×145
35352KLM-HB-50แนวนอน (ถังนอน) · ซีลกลางหลัง5–5020/95057×127×145
35353KLM-HB-100แนวนอน (ถังนอน) · ซีลกลางหลัง10–10020/95057×127×145
35354KLM-HB-200แนวนอน (ถังนอน) · ซีลกลางหลัง20–20020/95057×127×145
35355KLM-HB-500แนวนอน (ถังนอน) · ซีลกลางหลัง50–50034/15.55057×127×160
35356KLM-HB-1000แนวนอน (ถังนอน) · ซีลกลางหลัง100–100044/20.55066.5×160×167 ⚠
35357KLM-HB-1500แนวนอน (ถังนอน) · ซีลกลางหลัง300–150060/285066.5×160×167
35358KLM-PF-50เติมเหยียบเท้า (ไม่ซีล)5–50—30112×41×65
35359KLM-LF-200ของเหลวใส · ซีล 3 ด้าน3–20020/10—42×54×152

แถวที่ไฮไลต์ = รุ่นของคู่มือฉบับนี้ · ฟิล์ม/ซองกว้าง = ความกว้างฟิล์มม้วนสูงสุด / ความกว้างซองสำเร็จสูงสุด · ขนาดเครื่อง = กว้าง×ยาว×สูง (KLM-PF-50 เป็นขนาดสำหรับขนส่ง) · ⚠ KLM-HB-1000: ตารางในภาพสินค้าเขียนช่วงบรรจุไม่ตรงกับชื่อรุ่น — ใช้ช่วงตามชื่อรุ่น กรุณายืนยันกับฝ่ายขายก่อนสั่งซื้อ

เลือกอย่างไร How to choose คำแนะนำทั่วไป

ซอสใส–ข้นปานกลาง ไหลลื่นน้ำผึ้ง ซอสมะเขือเทศ ซอสบ๊วย น้ำมันหอย โยเกิร์ต ครีม → รุ่นแนวตั้ง (V3 / VB)
ซอสข้น มีเม็ดหรือชิ้นเล็กปนซอสพริก น้ำมันพริก ซอสเนื้อ ซอสหม้อไฟ → รุ่นแนวนอน ถังนอน (H3 / HB)
ซองสี่เหลี่ยมแบน ฉีกง่ายซองซอสจิ้ม/ซองน้ำผึ้ง ปริมาณไม่เกิน 200 มล. → ซีล 3 ด้าน (V3 / H3)
ซองทรงแท่ง/ยาว หรือซองใหญ่ 200 มล. ขึ้นไปรุ่นที่ถึง 500 / 1000 / 1500 มล. มีเฉพาะ ซีลกลางหลัง (VB / HB)
เติมลงขวดหรือซองสำเร็จรูป ทีละใบด้วยมือไม่ต้องใช้ฟิล์มม้วน → KLM-PF-50 (เหยียบเท้า)
ของเหลวใสบาง ล้วน ๆน้ำ นม ซีอิ๊ว น้ำมันพืช → KLM-LF-200 (ไม่ใช่รุ่นสำหรับของข้น)
KLM-LF-200 สำหรับของเหลวใสและบางเท่านั้น ถ้าของที่จะบรรจุเป็นซอสข้น ครีม น้ำผึ้ง หรือซอสมีเม็ด ให้เลือกรุ่นเครื่องบรรจุซอส (V3 / VB / H3 / HB) คำแนะนำทั่วไป
รายการนี้ไม่รวมเครื่องบรรจุซองซิปล็อกหรือถุงสำเร็จรูปแบบหยิบใส่ — สอบถามฝ่ายขาย
คู่มือการใช้งานเครื่องบรรจุของเหลวแบบซอง รุ่น KLM-LF-200 · รหัสสินค้า 35359 · ปัญญาเคมีภัณฑ์ หน้า 2 / 9
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
2
ของเหลวใส กับ ซอสข้น และขนาดซอง
THIN LIQUID VS THICK SAUCE · BAG SIZE

ซีล 3 ด้าน 3-side seal ตามข้อมูลสินค้า

ซีล 3 ด้าน (ซองสี่เหลี่ยมแบน) ซีลกลางหลัง (ซองทรงแท่ง) ① ซีลซ้าย② ซีลขวา③ ซีลบน④ ซีลล่าง ฟิล์มพับครึ่ง ขอบพับอยู่ด้านใดด้านหนึ่ง ช่วงในรายการนี้: 3–200 มล. ① ซีลบน② ซีลล่าง③ ซีลกลางหลัง (รอยซีลยาวตามแนวหลังซองเส้นประ = อยู่ด้านหลัง) ฟิล์มม้วนรอบท่อ ขอบสองข้างซ้อนกันแล้วซีลตามยาว ช่วงในรายการนี้: 5–1500 มล. ◀ รุ่นของคู่มือนี้

ของเหลวใส เหมาะ/ไม่เหมาะ What suits this machine

เหมาะน้ำ นม ซีอิ๊ว น้ำส้มสายชู น้ำมันพืช เครื่องดื่ม น้ำผลไม้ — ของเหลวใส ไหลง่าย ไม่มีชิ้น
ไม่เหมาะซอสข้น ครีม น้ำผึ้งข้น ซอสมีเม็ด/ชิ้น → ใช้รุ่นเครื่องบรรจุซอส (หน้า 2) หรือรุ่น KLM-PF-50
ไม่ยืนยันของเหลวร้อน/มีฟองมาก/มีกลิ่นแรง/มีไขมันสูง — สอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน

ฟิล์มกับขนาดซอง Film & bag width

ฟิล์มม้วนกว้างสูงสุด20 ซม.
ซองสำเร็จกว้างสูงสุด10 ซม. (ปรับความยาวได้)
ฟิล์มที่ใช้ฟิล์มซีลความร้อน ซื้อแยก · ชนิด/ความหนา สอบถามฝ่ายขาย

ซองกว้างสำเร็จ ≈ ครึ่งหนึ่งของความกว้างฟิล์ม (ฟิล์มพับครึ่งแล้วซีลสามด้าน) คำแนะนำทั่วไป

ประมาณการผลผลิต Output estimate

200มล./ซอง (เต็มช่วง)
10–20ซอง/นาที
2–4ลิตร/นาที
600–1200ซอง/ชม.

คำนวณจากตัวเลขตามผู้ผลิตเท่านั้น (ปริมาณสูงสุดของช่วง × ความเร็ว) ไม่ใช่ค่าที่ยืนยัน — ความเร็วจริงขึ้นกับปริมาณต่อซองและชนิดฟิล์ม ควรทดลองกับของเหลวจริง คำแนะนำทั่วไป

จุดที่ควรระวังของของเหลวแต่ละชนิด By liquid คำแนะนำทั่วไป

น้ำ / เครื่องดื่มใสไหลง่าย ซีลง่าย ระวังฟองถ้าเป็นน้ำอัดลม/มีฟองมาก (ไม่ยืนยันว่าใช้ได้ — สอบถามฝ่ายขาย)
นม / เครื่องดื่มที่เสียง่ายต้องเก็บเย็นและล้างเครื่องให้สะอาดทุกครั้ง เพราะเน่าเสียง่าย
ซีอิ๊ว / น้ำส้มสายชูมีเกลือหรือกรด อาจกัดวัสดุบางชนิด — ตรวจวัสดุส่วนที่สัมผัสของเหลวกับฝ่ายขายก่อน ⚠ ยังไม่ได้ยืนยัน
น้ำมันพืชเปื้อนแนวซีลง่ายและซองลื่น ต้องเช็ดปลายท่อและรอยซีลบ่อยขึ้น
เครื่องดื่ม/น้ำผลไม้หวานน้ำตาลเหนียวติดแนวซีลและชุดซีล ต้องล้างหลังเลิกงานทุกวัน
ตัวอย่างงาน ซองซีอิ๊ว/น้ำส้มสายชู/น้ำมันพืชขนาดเล็ก ซองน้ำดื่ม/เครื่องดื่มขนาดพกพา ซองน้ำยาและของเหลวใสอื่น ๆ 3–200 มล. คำแนะนำทั่วไป
คู่มือการใช้งานเครื่องบรรจุของเหลวแบบซอง รุ่น KLM-LF-200 · รหัสสินค้า 35359 · ปัญญาเคมีภัณฑ์ หน้า 3 / 9
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
3
ชิ้นส่วนเครื่องและหน้าที่
MACHINE PARTS
ชิ้นส่วนเครื่องบรรจุของเหลวแบบซอง KLM-LF-200 พร้อมหมายเลข12345678910
ภาพประกอบรุ่น KLM-LF-200 — หมายเลขตรงกับตาราง · ขนาด 42 × 54 × สูง 152 ซม.
1ม้วนฟิล์มฟิล์มซีลความร้อน กว้างไม่เกิน 20 ซม.
2โครงราวนำฟิล์มรับแกนม้วนและนำฟิล์มลงสู่ท่อขึ้นรูป
3แผงควบคุมจอ LCD + ปุ่มกดตั้งความยาวซอง ปริมาณ ความเร็ว และเริ่ม/หยุด คำแนะนำทั่วไป ⚠ ยังไม่ได้ยืนยัน
4สวิตช์ไฟหลัก (สีแดง)เปิด/ปิดเครื่องที่หน้าเครื่อง ⚠ ยังไม่ได้ยืนยัน
5ท่อขึ้นรูปซองฟิล์มห่อรอบท่อ ของเหลวไหลลงในท่อนี้
6ชุดซีลด้านข้างซีลขอบซองแนวตั้ง ร้อนจัด คำแนะนำทั่วไป
7ชุดซีลแนวนอน + ตัดฟิล์มปิดก้น/ปากซองและตัดแยกซอง ร้อนจัด
8รางปล่อยซองซองที่ตัดแล้วไหลลงรางไปรองรับ
9ตู้เครื่องสแตนเลสภายในเป็นระบบไฟฟ้า/ปั๊มจ่าย ⚠ ยังไม่ได้ยืนยัน
10ล้อเคลื่อนย้ายได้ ต้องล็อกล้อเมื่อใช้งาน
ชื่อเรียกชิ้นส่วนตามลักษณะทั่วไปของเครื่องบรรจุซองขนาดเล็ก ตำแหน่ง/รูปทรงอาจต่างเล็กน้อยตามล็อตที่จัดส่ง · ระบบจ่ายของเหลวเป็นแบบไฟฟ้าตามชื่อสินค้า รายละเอียดภายใน สอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน · ภาพสินค้าอาจต่างจากของจริงเล็กน้อย

ข้อมูลที่ควรรู้ก่อนวางแผนใช้งาน Before you plan

ของเหลวใสบรรจุซองได้ตั้งแต่ 3 ถึง 200 มล.
ล้างกดปุ่มเดียวตามผู้ผลิต ลดเวลาทำความสะอาด
เครื่องเล็กฐาน 42 × 54 ซม. ตั้งในพื้นที่แคบได้
ซีล 3 ด้านซองสี่เหลี่ยมแบน ฉีกง่าย
ปรับความยาวซองซองกว้างไม่เกิน 10 ซม.
ตัวเลือกเพิ่มตัวจับตำแหน่งแสง / เครื่องพิมพ์วันที่
คู่มือการใช้งานเครื่องบรรจุของเหลวแบบซอง รุ่น KLM-LF-200 · รหัสสินค้า 35359 · ปัญญาเคมีภัณฑ์ หน้า 4 / 9
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
4
ติดตั้งก่อนใช้งานครั้งแรก
INSTALLATION
123456 ราว/แกนรับม้วน ถังกรวย ท่อขึ้นรูป แท่งซีลล่าง ซองตกลงราง

เส้นทางฟิล์ม คำแนะนำทั่วไป ① ม้วนฟิล์มบนแกน → ② ผ่านราวนำ → ③ เข้าคอขึ้นรูป → ④ ลงท่อ ของเหลวไหลในท่อ → ⑤ ซีลล่าง/ตัด → ⑥ ซองตกลงราง · ภาพแบบย่อ ไม่ใช่สัดส่วนจริง

  1. ที่ตั้ง พื้นแข็งเรียบ ฐานเครื่อง 42×54 ซม. สูง 152 ซม. เผื่อพื้นที่รอบเครื่องประมาณ 60 ซม. คำแนะนำทั่วไป ตรวจเพดาน/ประตูก่อนขนเข้า · น้ำหนักประมาณ 55 กก. (ค่าจริง สอบถามฝ่ายขาย)
  2. ล็อกล้อ ให้ครบทุกตัว เครื่องต้องไม่ขยับเมื่อซีลทำงาน
  3. ไฟฟ้า 220V/50Hz ต่อสายดิน ให้ช่างไฟเป็นผู้ต่อ · กำลังไฟ/เบรกเกอร์ สอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน
  4. ลม ข้อมูลสินค้าไม่ระบุให้ต้องใช้ปั๊มลมในรุ่นนี้ — ถ้าเครื่องที่ส่งมีขั้วต่อลม ให้ยืนยัน สอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน
  5. ล้างก่อนใช้ครั้งแรก ล้างชิ้นส่วนที่สัมผัสของเหลวตามที่ถอดล้างได้ เช็ดให้แห้ง (อย่าให้น้ำโดนจอและกล่องไฟ) คำแนะนำทั่วไป
  6. ใส่ม้วนฟิล์ม ฟิล์มกว้างไม่เกิน 20 ซม. สอดแกนผ่านม้วนและล็อกให้ม้วนไม่ส่าย
  7. ร้อยฟิล์ม ตามผัง ①–⑥ ผ่านราวนำ เข้าคอขึ้นรูปห่อรอบท่อ ดึงลงถึงชุดซีล ปลายฟิล์มต้องตรง ไม่เบี้ยว
  8. ต่อทางของเหลว ตามภาพของเครื่องที่ได้รับ (ท่อดูด/ภาชนะของเหลว) ⚠ ยังไม่ได้ยืนยัน

ผังพื้นที่ตั้งเครื่อง Floor plan คำแนะนำทั่วไป

ด้านหน้า KLM-LF-200 42×54 ซม. เส้นประ = เผื่อพื้นที่รอบเครื่องประมาณ 60 ซม. (คำแนะนำทั่วไป) ปั๊มลมถังลม ≥ 50 ล.ซื้อแยก ปลั๊ก 220V+ สายดิน

เช็กลิสต์ก่อนกดเริ่มครั้งแรก First-run checklist

  • ต่อสายดินแล้ว ล็อกล้อครบทุกตัว
  • ม้วนฟิล์มกว้างไม่เกิน 20 ซม. ร้อยตามผัง
  • ชุดซีลสะอาด ไม่มีของค้าง
  • ทางของเหลวต่อแน่น ไม่มีรอยรั่ว
  • รู้ตำแหน่งสวิตช์ไฟหลัก/ปุ่มหยุด
  • เตรียมของเหลวทดลองจำนวนน้อยก่อนผลิตจริง
ห้ามล้างน้ำโดนแผงควบคุม จอ และกล่องไฟ — เช็ดด้วยผ้าหมาดเฉพาะส่วนไฟฟ้า · ปิดไฟ ถอดปลั๊กก่อนเปิดฝาครอบทุกครั้ง
คู่มือการใช้งานเครื่องบรรจุของเหลวแบบซอง รุ่น KLM-LF-200 · รหัสสินค้า 35359 · ปัญญาเคมีภัณฑ์ หน้า 5 / 9
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
5
จอควบคุมและขั้นตอนบรรจุ
CONTROL PANEL · OPERATION
ภาพสินค้าของรุ่นนี้แสดงแผงควบคุมเป็นจอ LCD ขนาดเล็กพร้อมแผงปุ่มกดด้านล่าง ข้อมูลสินค้าระบุ "จอ LCD ควบคุม" — ชื่อเมนูและค่าตั้งภายในไม่ปรากฏในภาพ คู่มือนี้จึงไม่ระบุชื่อเมนูหรือตัวเลขค่าตั้ง สอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน

หน้าที่ทั่วไปของแผงควบคุม Typical functions คำแนะนำทั่วไป

หน้าที่ใช้ทำอะไร
ความยาวซองกำหนดความยาวฟิล์มที่ดึงต่อ 1 ซอง (ซองกว้างไม่เกิน 10 ซม.)
ปริมาณบรรจุกำหนดปริมาณของเหลวต่อซองในช่วง 3–200 มล.
ความเร็วจำนวนซองต่อนาที (ประมาณ 10–20 ตามผู้ผลิต)
ความร้อนซีลตั้งอุณหภูมิ/เวลาซีลให้เหมาะกับฟิล์ม — ค่าที่เหมาะ สอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน
เริ่ม / หยุด / ดึงมือเดินเครื่อง หยุด และดึงฟิล์มด้วยมือตอนร้อยฟิล์ม
ตัวจับตำแหน่งแสง (ตัวเลือก)ใช้กับฟิล์มพิมพ์ลาย ให้ตัด/ซีลตรงเครื่องหมายบนฟิล์ม

ขั้นตอนบรรจุทีละขั้น Operating procedure คำแนะนำทั่วไป

  1. เปิดไฟเครื่อง รอจอพร้อม ตรวจว่าไม่มีรหัสเตือน
  2. เปิดความร้อนซีล รออุณหภูมิถึงค่าที่ตั้ง — ห้ามแตะชุดซีล
  3. ตั้งความยาวซอง และปริมาณที่ต้องการ
  4. ดึงฟิล์มมือ 2–3 ครั้ง ให้ฟิล์มเดินตรงและได้ซองเปล่าที่ซีลสนิท
  5. ต่อของเหลวเข้าเครื่อง ไล่ฟองอากาศออกจากทางเดินของเหลว
  1. ทดสอบ 3–5 ซอง ดูการดึงฟิล์ม ซีล และรอยตัด
  2. ปรับปริมาณ ตามหน้า 7 จนได้น้ำหนักตามต้องการ
  3. เดินเครื่องต่อเนื่อง ใช้ภาชนะรองซองที่ปลายราง
  4. สุ่มตรวจ ทุก 10–15 นาที: ปริมาณ รอยซีล ความยาวซอง
  5. เลิกงาน หยุดเครื่อง ปิดความร้อน ล้างตามหน้า 8

ตารางจดค่าตั้งแต่ละชนิดของเหลว Setting log คำแนะนำทั่วไป

ของเหลวความยาวซองปริมาณ (มล.)ความร้อนซีลความเร็วผลซีล



เคล็ดลับ เริ่มจากของเหลวทดลองจำนวนน้อยก่อน แล้วจดค่าตั้งที่ได้ผลไว้ ครั้งต่อไปที่ใช้ของเหลวชนิดเดิมจะตั้งได้เร็ว คำแนะนำทั่วไป
คู่มือการใช้งานเครื่องบรรจุของเหลวแบบซอง รุ่น KLM-LF-200 · รหัสสินค้า 35359 · ปัญญาเคมีภัณฑ์ หน้า 6 / 9
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
6
ปรับปริมาณ ทดสอบซีล และความปลอดภัย
FILL ADJUSTMENT · SEAL TEST · SAFETY

วิธีปรับปริมาณให้นิ่ง Adjusting fill volume คำแนะนำทั่วไป

  1. เริ่มที่ปริมาณน้อยกว่าเป้า (ช่วงที่เครื่องปรับได้ 3–200 มล.)
  2. บรรจุ 10 ซองติดกัน ชั่งทีละซอง (หักน้ำหนักซองเปล่า) หาค่าเฉลี่ย
  3. ปรับปริมาณทีละน้อย แล้วบรรจุ 10 ซองซ้ำ จนค่าเฉลี่ยตรงเป้า
  4. ซองต่อซองต้องไม่ต่างกันมาก ถ้าแกว่ง ดูตารางแก้ปัญหา (หน้า 8)
ตัวอย่างบันทึกการตั้งความยาวซองปริมาณเป้า (มล.)ซองที่ 1–10 (ก.)เฉลี่ย (ก.)ซีลผ่าน?
รอบทดลองที่ 1
รอบทดลองที่ 2

ทดสอบซีล Seal test คำแนะนำทั่วไป

ทดสอบผ่านเมื่อถ้าไม่ผ่าน
บีบซองเบา ๆ ค้าง 10 วินาทีไม่มีของเหลวซึมที่รอยซีลเพิ่มอุณหภูมิ/เวลาซีลทีละน้อย หรือตรวจของเหลวติดแนวซีล
ดึงขอบซีลออกจากกันฟิล์มฉีกก่อนรอยซีลหลุดฟิล์มไม่เหมาะกับความร้อนซีล · สอบถามฝ่ายขาย
ดูรอยซีลด้วยตาเรียบ ไม่ย่น ไม่ไหม้ ขอบเสมอย่น = ฟิล์มเบี้ยว · ไหม้ = ลดความร้อน
ดูรอยซีลครบ 3 ด้านต่อเนื่อง ไม่ขาดช่วงตรวจชุดซีลตามหน้า 8

ลักษณะรอยซีลที่พบบ่อย Seal appearance คำแนะนำทั่วไป

ซีลดี ✔เรียบ สม่ำเสมอ ไม่มีซอสค้างซีลย่นฟิล์มเบี้ยว/ตึงไม่เท่ากันซีลไม่สนิทซอสติดแนวซีล → ซึม/รั่วไหม้ / กรอบความร้อนสูง/นานเกินไป

ความปลอดภัย Safety

ไฟฟ้า
  • ต่อสายดินทุกครั้ง ห้ามล้างน้ำโดนจอและกล่องไฟ
  • ปิดไฟ ถอดปลั๊กก่อนเปิดฝาครอบหรือทำความสะอาด
  • มือเปียกห้ามจับปลั๊ก/สวิตช์
ความร้อนและชิ้นส่วนเคลื่อนที่
  • ชุดซีลร้อนจัด ห้ามแตะขณะทำงานหรือเพิ่งปิด
  • มือ ผม เสื้อผ้า ห่างจากชุดซีล/ตัด และม้วนฟิล์ม
  • ห้ามเอามือแก้ฟิล์มติดขณะเครื่องเดิน — หยุดก่อน
คู่มือการใช้งานเครื่องบรรจุของเหลวแบบซอง รุ่น KLM-LF-200 · รหัสสินค้า 35359 · ปัญญาเคมีภัณฑ์ หน้า 7 / 9
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
7
ทำความสะอาด บำรุงรักษา และแก้ปัญหา
CLEANING · MAINTENANCE · TROUBLESHOOTING

ตารางทำความสะอาดและบำรุงรักษา Maintenance คำแนะนำทั่วไป

ความถี่สิ่งที่ต้องทำ
หลังเลิกงานทุกวันใช้ฟังก์ชันล้างกดปุ่มเดียว (ตามผู้ผลิต) หรือล้างทางเดินของเหลวด้วยน้ำสะอาด · เช็ดจอ/ตัวเครื่องด้วยผ้าหมาด ห้ามฉีดน้ำใส่แผงไฟ
ทุกวันเช็ดชุดซีลและแผ่นกันติดเมื่อมีคราบ ใช้ผ้าอ่อน ห้ามขูดด้วยของแข็ง
ทุกสัปดาห์ตรวจท่อและข้อต่อของเหลวว่าไม่รั่ว · ตรวจม้วนฟิล์มและราวนำ · ตรวจรอยซีลย้อนหลัง
ทุกเดือนตรวจสายไฟและสายดิน · ตรวจซีลยาง/ท่อสึกหรอ ถ้าเสื่อมให้เปลี่ยน
เมื่อหยุดใช้นานล้างให้สะอาดและแห้ง คลุมเครื่อง ไม่วางใกล้ความชื้น

อาการผิดปกติและวิธีแก้ Troubleshooting

อาการสาเหตุที่เป็นไปได้วิธีแก้
ซีลไม่สนิท ซองเปิดอุณหภูมิต่ำ · ชุดซีลสกปรก/สึก · ของเหลวติดแนวซีลเพิ่มความร้อนทีละน้อย · เช็ดชุดซีล · ลดการเลอะที่ขอบซอง
ซองรั่ว/ซึมตามรอยซีลของเหลวไหลมาติดแนวซีล · ซองมีรูเข็ม · ฟิล์มไม่เหมาะกับความร้อนปรับจังหวะ/ลดความเร็ว · เช็ดท่อ · ลองฟิล์มชนิดอื่น
ปริมาณต่อซองไม่นิ่งมีฟองอากาศในทางของเหลว · ท่อดูดดูดอากาศ · ระดับของเหลวต่ำไล่ฟอง · ตรวจข้อต่อท่อ · เติมของเหลวไม่ให้พร่อง
ของเหลวหยดที่ปลายท่อของเหลวใสหยดต่อหลังหยุดจังหวะ · ปลายท่อสกปรกเช็ดปลายท่อ · ปรับจังหวะบรรจุ ⚠ ยังไม่ได้ยืนยัน
ฟิล์มเดินเบี้ยว ซองบิดม้วนฟิล์มไม่ตรง/หลวม · ราวนำไม่ขนาน · ฟิล์มกว้างเกิน 20 ซม.ใส่ม้วนใหม่ให้ตรงและล็อกแน่น · ร้อยฟิล์มใหม่ตามผัง
ความยาวซองไม่ตรง / ตัดผิดตำแหน่งตั้งความยาวซองไม่ตรง · ฟิล์มลื่น · (ฟิล์มพิมพ์ลาย) ไม่มีตัวจับตำแหน่งปรับความยาวซองบนจอ · ตรวจแกนม้วน · ใช้ตัวจับตำแหน่งแสงกับฟิล์มลาย
จอไม่ติด / เครื่องไม่เดินไม่มีไฟเข้า · สวิตช์ไฟหลักปิด · ฝาครอบไม่ปิดสนิทตรวจเบรกเกอร์/ปลั๊ก · เปิดสวิตช์ไฟหลัก · ปิดฝาครอบ
ฟิล์มย่น ไหม้ ซองกรอบความร้อนซีลสูงเกิน · เวลาซีลนานเกินลดความร้อนทีละน้อย · ลดเวลาซีล
ซองมีฟอง/ลมในซองของเหลวมีฟอง · ระดับต่ำ · ท่อดูดอากาศไล่ฟอง · เติมของเหลวไม่ให้พร่อง · ตรวจข้อต่อ
คู่มือการใช้งานเครื่องบรรจุของเหลวแบบซอง รุ่น KLM-LF-200 · รหัสสินค้า 35359 · ปัญญาเคมีภัณฑ์ หน้า 8 / 9
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
8
ตัวเลือกเพิ่ม · คำถามที่พบบ่อย · ติดต่อ
OPTIONS · FAQ · CONTACT

ตัวเลือกเพิ่ม Optional add-ons ตามข้อมูลสินค้า

ตัวเลือกทำอะไร (ลักษณะทั่วไป)หมายเหตุ
ตัวจับตำแหน่งแสงอ่านเครื่องหมายบนฟิล์มพิมพ์ลาย ให้ตัด/ซีลตรงกับลายทุกซอง คำแนะนำทั่วไปมีค่าใช้จ่ายเพิ่ม — สอบถามฝ่ายขาย
เครื่องพิมพ์วันที่-ล็อตพิมพ์วันที่ผลิต/เลขล็อตลงซอง คำแนะนำทั่วไปมีค่าใช้จ่ายเพิ่ม · แบบที่เลือกได้ สอบถามฝ่ายขาย

คำถามที่พบบ่อย FAQ

ใช้กับของเหลวอะไรได้บ้าง?ของเหลวใสและบาง เช่น น้ำ นม ซีอิ๊ว น้ำส้มสายชู น้ำมันพืช เครื่องดื่ม น้ำผลไม้ · ของเหลวร้อน/มีฟองมาก ไม่ยืนยัน — สอบถามฝ่ายขาย
ใช้กับซอสข้น/ครีมได้ไหม?ไม่ใช่รุ่นสำหรับของข้น — ให้ดูรุ่นเครื่องบรรจุซอส V3 / VB / H3 / HB (หน้า 2)
ซองหนึ่งบรรจุได้เท่าไร?3–200 มล./ซอง · ปริมาณจริงควรทดลองกับของเหลวจริง
ต้องซื้ออะไรเพิ่ม?ฟิล์มม้วนซีลซอง (กว้างไม่เกิน 20 ซม.) · ปั๊มลม: ข้อมูลสินค้าไม่ระบุให้ต้องใช้ — สอบถามฝ่ายขาย
พิมพ์วันที่ลงซองได้ไหม?ได้ ถ้าสั่งตัวเลือกเครื่องพิมพ์วันที่-ล็อต มีค่าใช้จ่ายเพิ่ม สอบถามฝ่ายขาย
น้ำหนัก/กำลังไฟกี่วัตต์?น้ำหนักประมาณ 55 กก. ตามข้อมูลสินค้า · กำลังไฟยังไม่ยืนยัน — สอบถามฝ่ายขาย
ฟิล์มกว้างกว่า 20 ซม. ได้ไหม?ข้อมูลสินค้าระบุว่าปรับตามสั่งได้ — สอบถามฝ่ายขาย
ปรับค่าเมื่อเปลี่ยนของเหลวไหม?ต้องปรับใหม่ ปริมาณและจังหวะต่างกันตามชนิดของเหลว (คำแนะนำทั่วไป)

ข้อมูลที่ยังไม่ยืนยัน Not yet confirmed ⚠ ยังไม่ได้ยืนยัน

กำลังไฟ (วัตต์) · ปลั๊ก/เบรกเกอร์ — สอบถามฝ่ายขาย ต้องใช้ปั๊มลมหรือไม่ — สอบถามฝ่ายขาย ความเร็วจริงตามปริมาณต่อซอง — สอบถามฝ่ายขาย อุณหภูมิและเวลาซีลที่เหมาะสม · ชนิดฟิล์ม — สอบถามฝ่ายขาย ของเหลวร้อน/มีฟองมากใช้ได้หรือไม่ — สอบถามฝ่ายขาย ค่าขนส่ง · ระยะเวลาจัดส่ง — สอบถามฝ่ายขาย
☎
หากสินค้าผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์
ปัญญาเคมีภัณฑ์ · LINE @PYCM · โทร 02-114-7416 กด 2
แจ้งรหัสสินค้า (35359 · KLM-LF-200) พร้อมรูปหรือคลิปอาการ จะช่วยให้ตรวจสอบได้เร็วขึ้น · www.panyachemipan.com
คู่มือการใช้งาน เครื่องบรรจุของเหลวบริสุทธิ์แบบซอง ซีล 3 ด้าน 3–200 มล. KLM-LF-200 (ภาษาไทย) — รหัส 35359 — ภาพประกอบ 12

สนใจสินค้านี้ หรือมีคำถามเรื่องการใช้งาน?

ทีมงานปัญญาเคมีภัณฑ์ยินดีให้คำแนะนำ สอบถามรุ่น ขนาด อะไหล่ และวิธีใช้งานได้ทุกวัน

💬 ทัก LINE @PYCM📞 02-114-7416

ดูรายละเอียดสินค้า

คู่มือการใช้งานอื่น ๆ

📘 ดูคู่มือการใช้งานทั้งหมด →
