คู่มือการใช้งาน เครื่องแพดพริ้นท์ 1 สี MINIB-125

คู่มือการใช้งาน เครื่องแพดพริ้นท์ 1 สี MINIB-125 รหัสสินค้า 12804
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
คู่มือการใช้งาน (ฉบับภาษาไทย)
เครื่องแพดพริ้นท์ 1 สี แบบถาดหมึก
Pad Printing Machine · รุ่น MINIB-125 · ตั้งพื้น ทำงานด้วยลม
รหัสสินค้า 12804
รุ่น MINIB-125
โปรดอ่านก่อนติดตั้งและใช้งาน

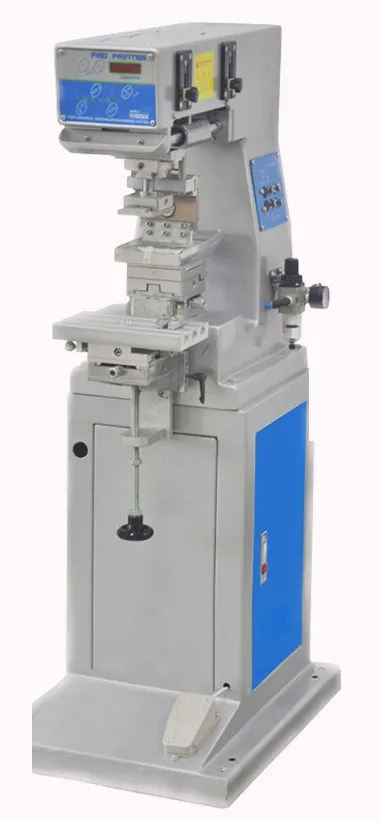

เครื่องแพดพริ้นท์ MINIB-125
เครื่องแพดพริ้นท์ 1 สี MINIB-125 (แพด เพลท และหมึกในงานจริงเลือกตามชิ้นงาน)

เครื่องพิมพ์โลโก้ ตัวอักษร หรือลายเล็กลงบนชิ้นงาน โดยใช้แพดซิลิโคนรับหมึกจากร่องลายบนเพลทเหล็ก แล้วกดลงชิ้นงาน แพดยุบตัวตามรูปทรงได้ จึงพิมพ์บนผิวโค้ง ผิวเว้า และผิวไม่เรียบที่สกรีนบล็อกทำไม่ได้ เช่น ฝาขวด ขวดและตลับเครื่องสำอาง ปากกา ของพรีเมียม

  • 1
    พิมพ์ 1 สี ระบบถาดหมึกถาดหมึกเลื่อนเติมหมึกและปาดเพลทให้เองทุกรอบ ลายคมสม่ำเสมอ
  • 2
    1,500–2,000 ครั้งต่อชั่วโมงมีโหมดอัตโนมัติพิมพ์ต่อเนื่อง หรือเหยียบแป้นทีละครั้ง
  • 3
    ลายพิมพ์ใหญ่สุด 60 × 60 มม.ใช้เพลทเหล็ก 100 × 100 มม. หนา 10 มม. (ใช้ 100 × 75 มม. ได้)
  • 4
    ชิ้นงานสูงได้ถึง 30 ซม.โต๊ะร่องตัว T ยึดจิ๊กได้ ปรับสูง-ต่ำด้วยมือหมุน
  • 5
    ไฟ 220V แค่ 50W + ลม 0.4–0.6 MPaมีชุดกรองลม ตัวปรับแรงดัน และเกจในตัว
  • 6
    ตัวนับจำนวน 5 หลักปรับความเร็วได้ทุกจังหวะ ทั้งขึ้น-ลง และหน้า-หลัง
ไฟฟ้า220V 50Hz · 50W
ลมอัด0.4–0.6 MPa (4–6 บาร์) ต้องมีปั๊มลม
ขนาดเครื่อง600 × 420 × 1,260 มม. (ก×ล×ส)
น้ำหนัก90 กก.

สารบัญ Contents

ภาพสินค้าอาจต่างจากของจริงเล็กน้อย · ตัวหนังสือบนแผงเครื่องจริงเป็นภาษาจีน–อังกฤษ คู่มือนี้แปลชื่อปุ่มให้ทุกปุ่มในหน้า 3

คู่มือการใช้งาน เครื่องแพดพริ้นท์ 1 สี MINIB-125 · รหัสสินค้า 12804 หน้า 1 / 7
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
1
สเปก และหลักการทำงาน
SPECIFICATIONS · HOW PAD PRINTING WORKS
รุ่นMINIB-125 เครื่องตั้งพื้น พิมพ์ 1 สี แบบถาดหมึก
ความเร็วพิมพ์1,500–2,000 ครั้ง/ชั่วโมง (ความเร็วจริงขึ้นกับการป้อนชิ้นงาน)
พื้นที่ลายพิมพ์สูงสุด60 × 60 มม.
ขนาดเพลท (แม่พิมพ์ลาย)เพลทเหล็ก 100 × 100 มม. หนา 10 มม. · ใช้ 100 × 75 มม. หนา 10 มม. ได้
ความสูงชิ้นงานสูงสุด30 ซม.
กระบอกลม เดินหน้า–ถอยหลังØ32 มม. ระยะชัก 125 มม.
กระบอกลม ขึ้น–ลงØ40 มม. ระยะชัก 75 มม.
ไฟฟ้า220V 50Hz · กำลังไฟ 50W
แรงดันลมที่ใช้0.4–0.6 MPa (4–6 บาร์)
การสั่งพิมพ์แป้นเหยียบ (ทีละครั้ง) · โหมดอัตโนมัติ (ต่อเนื่อง)
ขนาดเครื่อง (ก×ล×ส)600 × 420 × 1,260 มม.
น้ำหนักเครื่อง90 กก.

ตัวเลขตามตารางสเปกของสินค้า

หลักการพิมพ์แพด เครื่องทำ 4 ขั้นนี้เองใน 1 รอบพิมพ์

  1. ถาดหมึกเลื่อนผ่านเพลท หมึกไหลลงร่องลายที่กัดไว้บนเพลทเหล็ก
  2. ขอบถาดหมึก/มีดปาด ปาดหมึกส่วนเกินออก เหลือหมึกเฉพาะในร่องลาย
  3. แพดซิลิโคนกดลงบนเพลท ดูดหมึกจากร่องลายขึ้นมาติดผิวแพด
  4. แพดเลื่อนมากดบนชิ้นงาน แพดยุบตัวตามผิว ลายหมึกติดชิ้นงาน แล้วยกกลับ
ระบบถาดหมึก คือหมึกอยู่ในถาดเปิดที่เลื่อนไปมาบนเพลท เติมหมึกง่าย เปลี่ยนสีง่าย แต่หมึกสัมผัสอากาศ ตัวทำละลายระเหยเร็วกว่าระบบถ้วยปิด จึงต้องเติมทินเนอร์คุมความข้นของหมึกระหว่างวัน

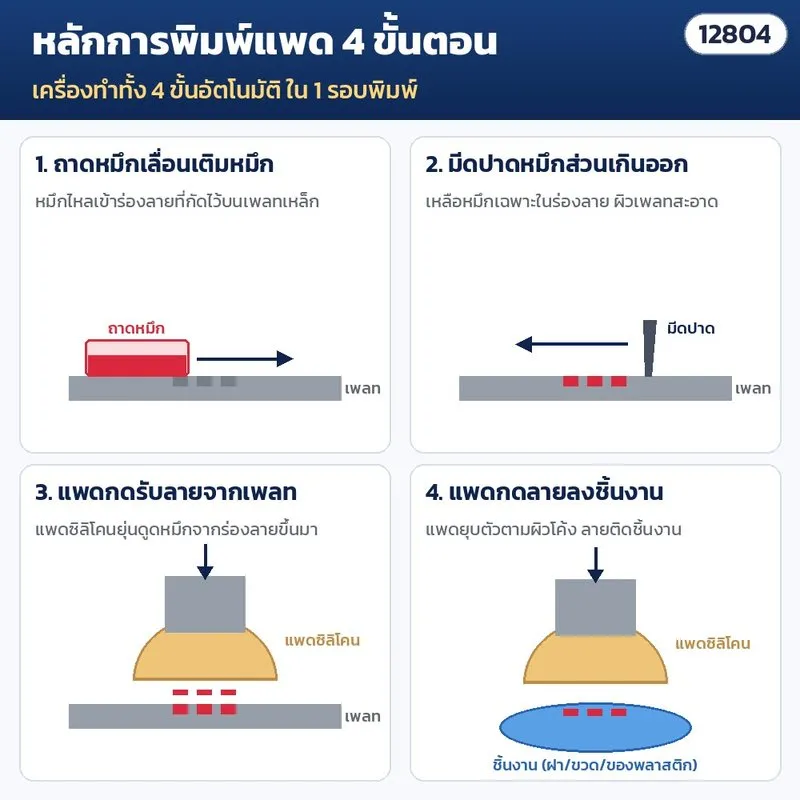

หลักการพิมพ์แพด 4 ขั้น
ภาพอธิบายหลักการพิมพ์แพด 4 ขั้นตอน
เหมาะกับงาน
  • โลโก้/ข้อความ 1 สีบนฝาขวด ขวด ตลับ หลอดเครื่องสำอาง
  • ของพรีเมียม ปากกา พวงกุญแจ ของเล่น กระดุม
  • ชิ้นส่วนพลาสติก อิเล็กทรอนิกส์ รถยนต์ ปุ่มกด
  • ผิวโค้ง เว้า มีขอบ ที่สกรีนบล็อกพิมพ์ไม่ได้
ไม่เหมาะกับงาน
  • ลายใหญ่เกิน 60 × 60 มม. หรือพิมพ์เต็มพื้นที่
  • หลายสีในรอบเดียว (ต้องพิมพ์ซ้ำทีละสี)
  • พิมพ์รอบตัวขวด 360° (พิมพ์ได้เฉพาะด้านที่แพดกดถึง)
  • วันที่/เลขล็อตที่เปลี่ยนทุกวัน (ต้องเปลี่ยนเพลททุกครั้ง)
คู่มือการใช้งาน เครื่องแพดพริ้นท์ 1 สี MINIB-125 · รหัสสินค้า 12804 หน้า 2 / 7
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
2
ชื่อชิ้นส่วน และแผงควบคุม
PARTS · CONTROL PANEL

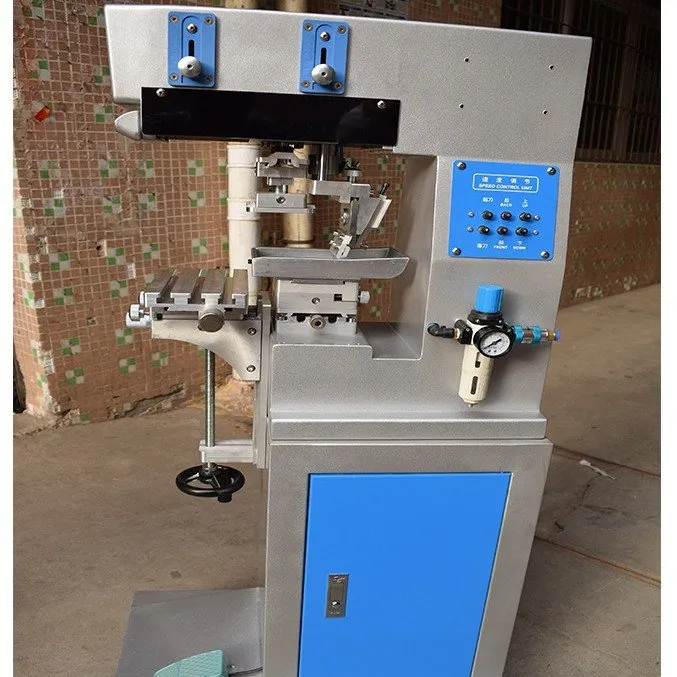

ด้านซ้ายเครื่อง123456789

มองจากด้านซ้ายของเครื่อง (หมายเลข 1–9)

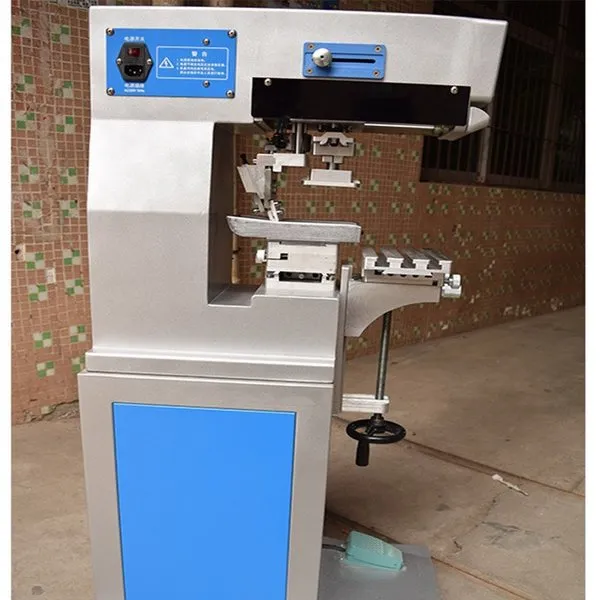

ด้านขวาเครื่อง101112

มองจากด้านขวาของเครื่อง (หมายเลข 10–12)

1ตัวปรับระยะเลื่อน (2 จุด)
ตั้งตำแหน่งหยุดของหัวแพด ด้านเพลท และด้านชิ้นงาน
2หัวจับแพดซิลิโคน
ยึดแพด ขึ้น-ลงด้วยกระบอกลม Ø40 มม.
3ชุดมีดปาด / ถาดหมึก
เลื่อนเติมหมึกและปาดหมึกส่วนเกินบนเพลท
4ฐานวางเพลท
วางเพลทเหล็ก 100 × 100 มม. หนา 10 มม.
5โต๊ะวางชิ้นงาน ร่องตัว T
ยึดจิ๊ก/บล็อกรองชิ้นงาน เลื่อนปรับตำแหน่งได้
6มือหมุนปรับความสูงโต๊ะ
ตั้งระยะแพดกดลงชิ้นงาน (งานสูงสุด 30 ซม.)
7แผงปรับความเร็ว 4 ปุ่ม
BACK ถอย · UP ขึ้น · FRONT เดินหน้า · DOWN ลง
8ชุดกรองลม + ปรับแรงดัน + เกจ
ต่อสายลมเข้า ตั้ง 0.4–0.6 MPa · ระบายน้ำที่ถ้วยล่าง
9แป้นเหยียบ
เหยียบ 1 ครั้ง = พิมพ์ 1 รอบ
10สวิตช์ไฟ + ช่องเสียบสายไฟ
ด้านขวาหัวเครื่อง · AC 220V 50Hz
11ตัวปรับระยะเลื่อน (มุมขวา)
ชุดเดียวกับข้อ 1 มองจากด้านขวา
12ตู้ฐาน
โครงรองเครื่อง มีประตูด้านข้าง

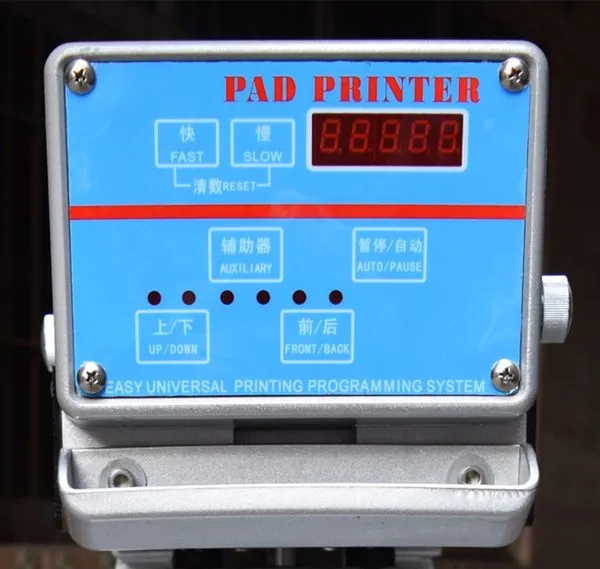

ปุ่มบนแผงควบคุม ตัวหนังสือบนเครื่องเป็นจีน–อังกฤษ ใช้ชื่ออังกฤษเทียบกับตารางนี้

แผงควบคุม123456
1FAST เร็ว / SLOW ช้า — ปรับความเร็วรอบพิมพ์ · กด 2 ปุ่มพร้อมกัน = ล้างตัวนับ (RESET)
2จอตัวนับ 5 หลัก — นับจำนวนครั้งที่พิมพ์
3AUXILIARY — สั่งอุปกรณ์เสริม (ถ้าติดตั้ง) · ⚠ ยังไม่ได้ยืนยันการใช้งาน
4AUTO/PAUSE — อัตโนมัติ = พิมพ์ต่อเนื่องเอง / หยุดชั่วคราว
5UP/DOWN — สั่งหัวแพดขึ้น-ลงทีละจังหวะ (ใช้ตอนตั้งเครื่อง)
6FRONT/BACK — สั่งหัวแพดเลื่อนหน้า-หลังทีละจังหวะ
คู่มือการใช้งาน เครื่องแพดพริ้นท์ 1 สี MINIB-125 · รหัสสินค้า 12804 หน้า 3 / 7
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
3
ติดตั้ง · เลือกเพลท แพด หมึก
INSTALLATION · PLATE, PAD & INK

ติดตั้งเครื่อง

  1. ที่วางเครื่อง พื้นเรียบแข็งแรง รับน้ำหนัก 90 กก. ได้ เว้นที่รอบเครื่องให้คนยืนป้อนชิ้นงานด้านหน้าและเปิดตู้ด้านข้างได้ ห่างแดด ฝุ่น และละอองน้ำ
  2. ไฟฟ้า เต้ารับ 220V ที่มีสายดิน เสียบสายไฟที่ช่องด้านขวาหัวเครื่อง (หมายเลข 10) — เครื่องใช้ไฟเพียง 50W ใช้ไฟบ้านได้
  3. ลมอัด ต่อสายลมจากปั๊มลมเข้าชุดกรองลมด้านซ้าย (หมายเลข 8) ดึงฝาปรับแรงดันสีฟ้าขึ้น หมุนจนเกจชี้ 0.4–0.6 MPa แล้วกดฝาลงล็อก ฟังว่าไม่มีเสียงลมรั่วตามข้อต่อ
  4. ปั๊มลม ปั๊มลมลูกสูบหรือโรตารี่ 1–2 แรงม้า ถังพักลม 50 ลิตรขึ้นไป ให้แรงดันไม่ตกขณะพิมพ์ต่อเนื่อง คำแนะนำทั่วไป
ห้าม ตั้งแรงดันเกิน 0.6 MPa · ห้ามใช้ลมที่มีน้ำ/น้ำมันปนมาก (ระบายน้ำที่ถ้วยกรองลมทุกวัน) · ห้ามต่อไฟ 380V

เพลท (แม่พิมพ์ลาย) คำแนะนำทั่วไป

แพดซิลิโคน และหมึก คำแนะนำทั่วไป

ชิ้นงานแพดที่เหมาะหมึกที่เหมาะ
ผิวเรียบ ลายเล็กแพดทรงโดมปลายแหลม แข็งปานกลาง ใหญ่กว่าลายพอสมควร (ไล่อากาศได้ ไม่มีจุดว่าง)ABS · PS · PC · PVC · อะคริลิก: หมึกพลาสติกชนิดระเหยแห้ง ผสมทินเนอร์ตามสูตรหมึก
ผิวโค้ง (ขวด ฝา ปากกา)แพดทรงยาว/ทรงลิ่ม วางแนวตามความโค้ง แพดนิ่มขึ้น
ผิวเว้า/มีขอบ/มีร่องแพดนิ่ม ทรงสูง ยุบตัวลงร่องได้PP · PE: หมึกสำหรับ PP โดยเฉพาะ + เผาผิว/ทาไพรเมอร์ก่อนพิมพ์
แก้ว · โลหะ · เซรามิกแพดแข็งปานกลางหมึก 2 ส่วน (ผสมตัวเร่งแข็ง) ทนขูดขีดและน้ำยาได้ดีกว่า

ของที่ต้องเตรียมก่อนเริ่มงาน

ก่อนผลิตจริงทุกงาน ทดลองพิมพ์ 5–10 ชิ้น ทิ้งให้หมึกแห้งตามเวลาที่หมึกกำหนด แล้วทดสอบติดเทปใสกดแรง ๆ แล้วดึงออก ถ้าหมึกหลุดให้เปลี่ยนชนิดหมึกหรือเตรียมผิวชิ้นงานใหม่
คู่มือการใช้งาน เครื่องแพดพริ้นท์ 1 สี MINIB-125 · รหัสสินค้า 12804 หน้า 4 / 7
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
4
ขั้นตอนตั้งเครื่องและใช้งาน
SETUP & OPERATION

ใส่เพลท แพด และหมึก ปิดสวิตช์และปิดลมก่อน

  1. วางเพลทบนฐานวางเพลท (4) ด้านมีลายขึ้น ขันยึดให้แน่นไม่ขยับ
  2. ตั้งชุดมีดปาด/ถาดหมึก (3) ให้ขอบปาดแนบเพลทเสมอกันตลอดแนว เติมหมึกที่ผสมทินเนอร์แล้วลงถาด
  3. ขันแพดเข้าหัวจับแพด (2) ให้แพดอยู่ตรงเหนือลายบนเพลท
  4. ยึดจิ๊ก/บล็อกรองชิ้นงานบนโต๊ะร่องตัว T (5) ชิ้นงานต้องวางได้ตำแหน่งเดิมทุกครั้งและไม่ขยับเมื่อแพดกด

ตั้งระยะ เปิดลม เปิดสวิตช์ ให้เครื่องอยู่สถานะหยุด (AUTO/PAUSE)

  1. กด FRONT/BACK ให้หัวแพดเลื่อนมาเหนือชิ้นงาน แล้วกด UP/DOWN ให้แพดลง ดูว่าตรงจุดที่จะพิมพ์ — ถ้าไม่ตรง เลื่อนจิ๊กบนโต๊ะร่องตัว T
  2. หมุนมือหมุนใต้โต๊ะ (6) ปรับความสูง ให้แพดกดลงชิ้นงานยุบตัวพอให้ลายสัมผัสเต็ม แต่ไม่กดแรงจนแพดแบนบานออก
  3. ตั้งตัวปรับระยะเลื่อน (1) ให้หัวแพดหยุดตรงเหนือลายบนเพลทและตรงเหนือชิ้นงานพอดี
  4. หมุนปุ่มที่แผงปรับความเร็ว (7) ให้แต่ละจังหวะเดินนุ่ม ไม่กระแทก เริ่มจากช้าก่อน

พิมพ์งาน

  1. ทดลอง: เหยียบแป้นทีละครั้ง พิมพ์ 5–10 ชิ้น ตรวจตำแหน่ง ความคม ความเข้มของลาย ปรับข้อ 5–8 จนได้
  2. ผลิตจริง: เหยียบแป้นทีละชิ้น หรือกด AUTO/PAUSE ให้พิมพ์ต่อเนื่อง แล้วปรับรอบด้วย FAST/SLOW ให้ทันการป้อนชิ้นงาน
  3. ตัวนับ: จอนับจำนวนครั้งที่พิมพ์ · กด FAST + SLOW พร้อมกันเพื่อล้างตัวนับก่อนเริ่มล็อตใหม่
  4. เลิกงาน: กด AUTO/PAUSE ให้หยุด → ล้างหมึกออกจากถาด เพลท แพด → ปิดสวิตช์ → ปิดลม

ตรวจชิ้นแรกก่อนเดินงานต่อเนื่อง

ระวังมือ ห้ามยื่นมือเข้าใต้หัวแพดหรือแนวเลื่อนของถาดหมึกขณะเครื่องทำงาน ในโหมดอัตโนมัติให้ป้อนและหยิบชิ้นงานตามจังหวะที่ฝึกแล้วเท่านั้น ถ้ายังไม่คล่องให้ใช้แป้นเหยียบทีละครั้ง

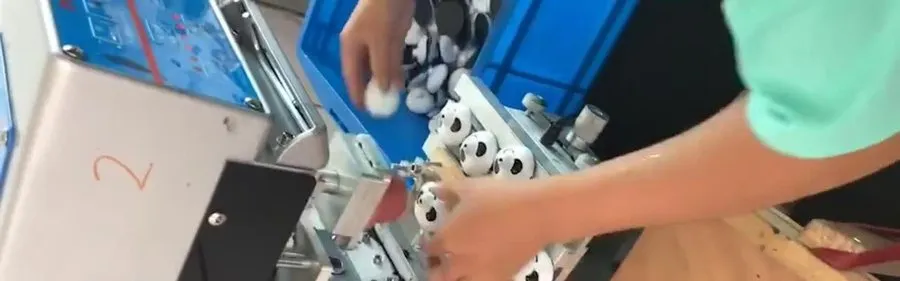

ตัวอย่างงานจริง
ตัวอย่างงานจริง: พิมพ์ลายหน้าแพนด้าบนกระดุมพลาสติกทีละชิ้น
คู่มือการใช้งาน เครื่องแพดพริ้นท์ 1 สี MINIB-125 · รหัสสินค้า 12804 หน้า 5 / 7
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
5
ดูแลรักษา · อาการผิดปกติและวิธีแก้
MAINTENANCE · TROUBLESHOOTING

ตารางดูแลรักษา คำแนะนำทั่วไป

เมื่อไรทำอะไร
ทุกวัน (เลิกงาน)ล้างหมึกออกจากเพลท ถาดหมึก และขอบปาดด้วยทินเนอร์ของหมึกที่ใช้ อย่าปล่อยหมึกแห้งในร่องลาย · เช็ดแพดด้วยเทปกาวหรือผ้าชุบทินเนอร์เล็กน้อย (ห้ามแช่ทินเนอร์นาน) · ระบายน้ำที่ถ้วยกรองลม
ทุกสัปดาห์เช็ดรางเลื่อนและแกนนำ หยอดน้ำมันบาง ๆ · ตรวจสายลมและข้อต่อไม่รั่ว · ตรวจน็อตยึดหัวแพด โต๊ะ และจิ๊กไม่หลวม
ทุกเดือนตรวจขอบปาด/มีดปาดสึกหรือบิ่น · ตรวจแพดแตกร้าว ผิวด้าน (เปลี่ยนเมื่อพิมพ์ไม่คม) · ทำความสะอาดไส้กรองลม · ตรวจสายไฟและสายแป้นเหยียบ
หยุดใช้นานล้างหมึกออกหมด เก็บแพดในถุงพ้นแดด/ฝุ่น · ทาน้ำมันกันสนิมบางๆ บนเพลทเหล็ก · คลุมเครื่อง ปิดลมและถอดปลั๊ก

อาการผิดปกติและวิธีแก้

อาการสาเหตุที่เป็นไปได้วิธีแก้
ลายไม่ติด / ขูดแล้วหลุดหมึกไม่ตรงกับวัสดุ · ผิวชิ้นงานมีคราบมัน · PP/PE ไม่ได้เตรียมผิวเปลี่ยนชนิดหมึกให้ตรงวัสดุ · เช็ดผิวด้วยแอลกอฮอล์ · PP/PE เผาผิวหรือทาไพรเมอร์
ลายขาด จาง ไม่เต็มหมึกข้น/แห้งในร่องเพลท · ร่องลายอุดตัน · แพดกดไม่ถึงเติมทินเนอร์ · ล้างเพลท · หมุนโต๊ะขึ้นเล็กน้อย
ลายเลอะ เบลอ ขอบบานหมึกเหลวเกิน · แพดกดแรงเกินจนบาน · ชิ้นงานขยับเติมหมึกใหม่ให้ข้นขึ้น · ลดระยะกด · ยึดจิ๊กให้แน่น
มีเส้นหรือคราบหมึกนอกลายขอบปาด/มีดปาดบิ่นหรือสกปรก · ปาดไม่แนบเพลททำความสะอาดหรือเปลี่ยนมีดปาด · ตั้งให้แนบเสมอกัน
มีจุดว่าง/ฟองกลางลายแพดปลายแบนไล่อากาศไม่ได้ · ผิวแพดสกปรกใช้แพดทรงโดมปลายแหลม · ทำความสะอาดแพด
ลายเยื้องตำแหน่งจิ๊กหลวม · วางชิ้นงานไม่ตรงจุด · ตั้งระยะเลื่อนไม่ตรงขันจิ๊ก · ทำบล็อกรองให้ชิ้นงานลงล็อก · ตั้งตัวปรับระยะ (1) ใหม่
เครื่องไม่ทำงาน หัวแพดไม่ขยับไม่มีลม/แรงดันต่ำ · ไม่ได้เปิดสวิตช์ · อยู่สถานะหยุดดูเกจต้อง 0.4–0.6 MPa · ตรวจปลั๊กและสวิตช์ · กด AUTO/PAUSE หรือเหยียบแป้น
หัวแพดกระแทกแรง / เดินกระตุกความเร็วสูงเกิน · แรงดันลมไม่นิ่ง · มีน้ำในสายลมลดความเร็วที่แผงปรับ (7) · ตรวจปั๊มลม · ระบายน้ำที่ถ้วยกรองลม
ลองแก้ตามตารางแล้วยังไม่หาย หรือจอตัวนับดับ ปุ่มกดไม่ตอบสนอง มีกลิ่นไหม้ — หยุดใช้ ถอดปลั๊ก ปิดลม หากเครื่องผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ พร้อมรหัสสินค้า 12804 และรูป/คลิปอาการ
คู่มือการใช้งาน เครื่องแพดพริ้นท์ 1 สี MINIB-125 · รหัสสินค้า 12804 หน้า 6 / 7
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
6
ความปลอดภัย · คำถามที่พบบ่อย
SAFETY · FAQ
ความปลอดภัย
  • ต่อสายดิน ใช้ไฟ 220V ที่มีเบรกเกอร์ · ถอดปลั๊กและปิดลมก่อนเปลี่ยนเพลท แพด ถาดหมึก หรือทำความสะอาดทุกครั้ง
  • ห้ามยื่นมือเข้าใต้หัวแพดหรือแนวเลื่อนของถาดหมึกขณะเครื่องทำงาน · ผู้ใช้ต้องผูกผมและไม่สวมเสื้อแขนหลวม
  • แรงดันลมไม่เกิน 0.6 MPa · ปลดสายลมเมื่อซ่อมบำรุงชุดลม
  • หมึกและทินเนอร์เป็นตัวทำละลายไวไฟ ใช้ในที่อากาศถ่ายเท ห่างประกายไฟ สวมถุงมือ ปิดฝาภาชนะหมึกเมื่อไม่ใช้ คำแนะนำทั่วไป
  • เก็บผ้าเช็ดหมึกในถังฝาปิด ไม่กองทิ้งไว้ใกล้เครื่อง คำแนะนำทั่วไป

คำถามที่พบบ่อย FAQ

พิมพ์ได้กี่สี?พิมพ์ได้ ครั้งละ 1 สี ถ้าต้องการ 2 สีขึ้นไป ต้องพิมพ์ซ้ำทีละสี เปลี่ยนเพลทและหมึก และทำจิ๊กให้วางชิ้นงานตรงตำแหน่งเดิม
ลายใหญ่สุดได้เท่าไหร่?ไม่เกิน 60 × 60 มม. บนเพลท 100 × 100 มม. ลายยิ่งใหญ่ แพดต้องใหญ่ตาม
ชิ้นงานสูงได้แค่ไหน?สูงได้ถึง 30 ซม. ปรับด้วยมือหมุนใต้โต๊ะ ชิ้นงานใหญ่/หนักต้องทำจิ๊กรองให้มั่นคง
พิมพ์รอบตัวขวดได้ไหม?พิมพ์บนผิวโค้งได้เฉพาะด้านที่แพดกดถึง (ราวหนึ่งในสามของรอบขวด) ไม่ได้พิมพ์รอบตัว 360°
ใช้ไฟบ้านได้ไหม?ได้ ใช้ไฟ 220V แค่ 50W แต่ต้องมีปั๊มลมจ่ายลม 0.4–0.6 MPa
ได้ชั่วโมงละกี่ชิ้น?เครื่องเดินได้ 1,500–2,000 ครั้ง/ชม. งานป้อนมือจริงมักได้น้อยกว่านี้ ขึ้นกับความเร็วคนป้อนและขนาดชิ้นงาน
พิมพ์วันที่ผลิต/เลขล็อตได้ไหม?ได้ แต่ทุกครั้งที่ตัวเลขเปลี่ยนต้องทำเพลทใหม่ จึงเหมาะกับลายคงที่ เช่น โลโก้ ชื่อสินค้า
มีเพลท แพด หมึกมาด้วยไหม?เพลทลายต้องทำตามโลโก้ของลูกค้า · อุปกรณ์ที่มากับเครื่อง ⚠ ยังไม่ได้ยืนยัน โปรดสอบถามฝ่ายขายก่อนสั่งซื้อ

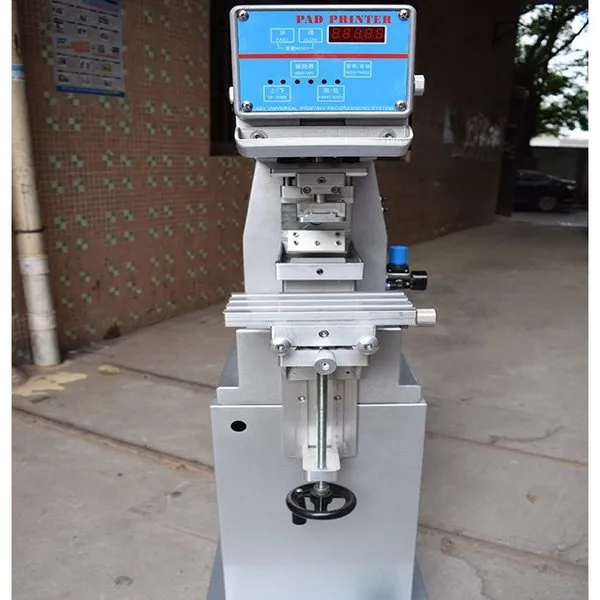

ด้านหน้าเครื่อง
ด้านหน้า แผงควบคุม หัวแพด โต๊ะวางชิ้นงาน

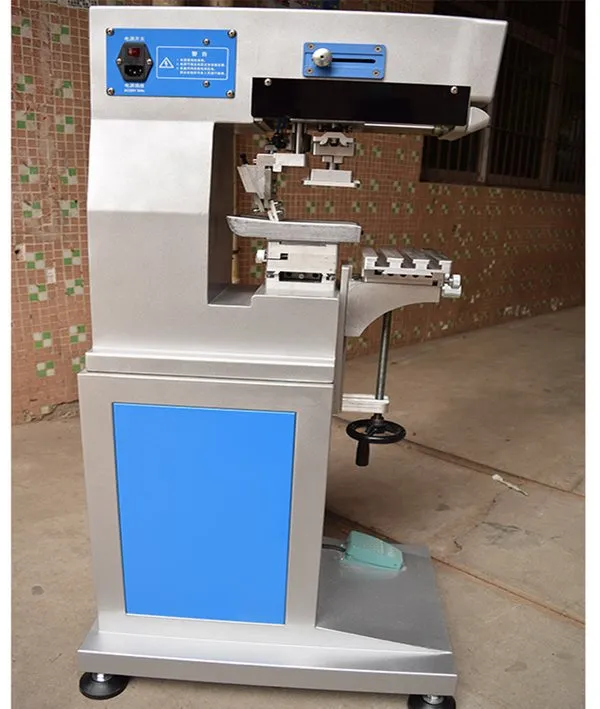

ด้านขวาเครื่อง
ด้านขวา สวิตช์ไฟ ตู้ฐาน แป้นเหยียบ
☎
ติดต่อฝ่ายบริการ ปัญญาเคมีภัณฑ์
หากเครื่องผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ · LINE @PYCM · โทร 02-114-7416 ต่อ 2 · www.panyachemipan.com
แจ้งรหัสสินค้า 12804 รุ่น MINIB-125 พร้อมรูปหรือคลิปอาการ เพื่อให้ช่วยได้เร็วขึ้น
— จบคู่มือ —
