คู่มือการประกอบและใช้งาน ตู้หนังสือเหล็ก บานเปิดขึ้น แผ่นโพลีคาร์บอเนต กันฝุ่น สีขาวครีม 6 ชั้น 5 บาน ลึก 42 สูง 184 ซม. กลุ่ม SBC-W42-6 (รหัส 35421–35426)

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ อุปกรณ์ และเฟอร์นิเจอร์จัดเก็บสำหรับบ้านและสำนักงาน
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
คู่มือการประกอบและใช้งาน · USER MANUAL
ตู้หนังสือเหล็ก บานเปิดขึ้น แผ่นโพลีคาร์บอเนต กันฝุ่น
สีขาวครีม · 6 ชั้น 5 บาน · ลึก 42 ซม. สูง 184 ซม. · กว้าง 60–120 ซม. (6 ขนาด) · Steel Bookcase · Flip-up Polycarbonate Doors · Dust-resistant Storage Cabinet
กลุ่มรุ่น SBC-W42-6
รหัสสินค้า 35421–35426

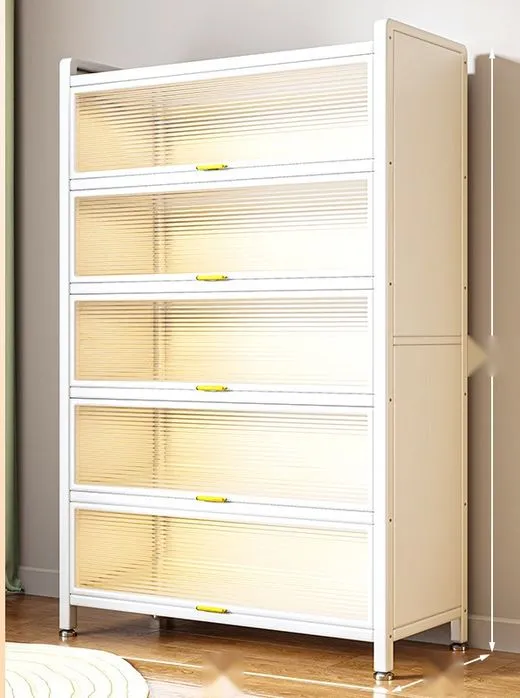

ตู้หนังสือเหล็ก บานเปิดขึ้น แผ่นโพลีคาร์บอเนต กันฝุ่น ขาวครีม 6 ชั้น 5 บาน รุ่น SBC-W42-6
ภาพจริงกลุ่ม SBC-W42-6 (ขาวครีม 6 ชั้น 5 บาน) · ของตกแต่งและของในตู้เป็นอุปกรณ์ประกอบฉาก ไม่รวมในสินค้า · ภาพสินค้าอาจต่างจากของจริงเล็กน้อย
บาน 1บาน 2บาน 3บาน 4บาน 5กว้าง 80 ซม.สูง 184 ซม.
ด้านหน้า (ตัวอย่างกว้าง 80 ซม.)
ลึก 42 ซม.ด้านข้าง

วาดตามสัดส่วนกว้าง/ลึก/สูงจริง · ความสูงแต่ละช่องเป็นภาพประกอบ

6ชั้น 5บานบนหลังตู้โล่ง + ช่องมีบาน
42×184ซม.ลึก × สูง (ทุกขนาดในกลุ่ม)
6ขนาดกว้าง 60–120 ซม.
7–9ซม.ฐานยกสูงจากพื้น
ข้อมูลหลัก
ตู้โครงเหล็กพ่นสีขาวครีม หน้าบานเป็นแผ่นโพลีคาร์บอเนตลอน ใสขุ่น แบบบานเปิดขึ้น ยกแล้วดันเก็บเข้าด้านใน ช่วยกันฝุ่น มองเห็นของด้านในรำไร · สูงเกือบเท่าประตู เก็บได้มากที่สุดต่อพื้นที่พื้น
ต้องรู้ก่อนซื้อ: ส่งแยกชิ้น ต้องประกอบเอง · ตั้งพื้นด้วยขาปรับระดับ · ไม่มีกุญแจล็อก · ตู้สูง 184 ซม. → ต้องยึดผนัง

จุดเด่น Highlights

บานเปิดขึ้น 90°ยกแล้วดันเก็บเข้าด้านใน หยุดค้างได้ ไม่เกะกะทางเดินหน้าตู้ ตามข้อมูลสินค้า
แผ่นโพลีคาร์บอเนตลอนใสขุ่น มองเห็นของรำไร ช่วยกันฝุ่น เบากว่ากระจก
ฐานยกสูง 7–9 ซม.ถูพื้นใต้ตู้ได้ + ขาปรับระดับ 1–2 ซม. ตามข้อมูลสินค้า
ขอบกั้นบนหลังตู้วางของตกแต่งด้านบน กันของเลื่อนตกด้านหลัง/ข้าง
โครงเหล็กพ่นสีเหล็กกล้าคาร์บอน ผิวพ่นสีไฟฟ้าสถิต ช่วยกันสนิม เช็ดง่าย
เลือกได้ 134 แบบ2 สี · ลึก 32/42 ซม. · 3–6 ชั้น · กว้าง 35–120 ซม. · รุ่นช่องยกสูง

รหัสสินค้าที่คู่มือนี้ครอบคลุม (6 รหัส) Product codes

35421 SBC-W42-6-60 60×42×18435422 SBC-W42-6-70 70×42×18435423 SBC-W42-6-80 80×42×18435424 SBC-W42-6-90 90×42×18435425 SBC-W42-6-100 100×42×18435426 SBC-W42-6-120 120×42×184

สารบัญ Contents

1 สเปกและตารางขนาดในกลุ่ม · หน้า 22 เลือกรุ่นทั้งซีรีส์ 20 กลุ่ม · หน้า 33 ชิ้นส่วนตู้และหน้าที่ · หน้า 44 ก่อนประกอบ + ขั้นตอนประกอบ · หน้า 55 ใช้บานเปิดขึ้น + ปรับขาระดับ · หน้า 66 ยึดผนัง จัดของ ดูแลรักษา · หน้า 77 แก้ปัญหา คำถามที่พบบ่อย ติดต่อ · หน้า 8
คู่มือตู้หนังสือเหล็ก บานเปิดขึ้น แผ่นโพลีคาร์บอเนต กันฝุ่น · กลุ่ม SBC-W42-6 · รหัส 35421–35426 หน้า 1 / 8
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ อุปกรณ์ และเฟอร์นิเจอร์จัดเก็บสำหรับบ้านและสำนักงาน
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
1
สเปกและตารางขนาดในกลุ่ม SBC-W42-6
SPECIFICATIONS · SIZE TABLE
กลุ่มรุ่น / รหัสสินค้าSBC-W42-6-(ความกว้าง) · รหัส 35421–35426 (6 ขนาด)
สีขาวครีม (ทั้งโครงและกรอบบาน)
จำนวนชั้น / บาน6 ชั้น — ชั้นบนสุดคือพื้นที่บนหลังตู้ (เปิดโล่ง มีขอบกั้น) + ช่องเก็บของมีบาน 5 ช่อง 5 บาน
ขนาดลึก 42 ซม. · สูง 184 ซม. · กว้าง 60, 70, 80, 90, 100, 120 ซม.
ความสูงช่องประมาณ 32 ซม. ต่อช่อง ตามข้อมูลสินค้า — วัดจริงก่อนใส่ของที่สูงพอดีช่อง
โครงตู้เหล็กกล้าคาร์บอน ผิวพ่นสีแบบไฟฟ้าสถิต (ผิวพ่นสีช่วยกันสนิม) ตามข้อมูลสินค้า
บานหน้าแผ่นโพลีคาร์บอเนตลอน ใสขุ่น · บานเปิดขึ้น ยกขึ้นแล้วดันเก็บเข้าด้านใน · มือจับสีเหลืองกลางขอบล่างบาน
ชั้นบนสุดพื้นที่บนหลังตู้ มีขอบกั้นยกสูง ช่วยกันของเลื่อนตก ตามข้อมูลสินค้า
ฐาน / ขาฐานยกสูงจากพื้น 7–9 ซม. + ขาปรับระดับ ปรับได้ประมาณ 1–2 ซม. ตามข้อมูลสินค้า · ค่าเริ่มต้นไม่มีล้อ
การจัดส่งแยกชิ้นในกล่อง ต้องประกอบเอง ใช้คู่กับใบประกอบในกล่อง
น้ำหนักที่รับได้ / ความหนาเหล็ก / น้ำหนักตู้ไม่มีข้อมูลยืนยัน — สอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน

ตารางขนาดทุกรหัสในกลุ่ม SBC-W42-6 Size table ตามข้อมูลสินค้า

รหัสสินค้ารุ่นกว้างลึกสูงกว้าง×ลึก×สูง (ซม.)ชั้น / บานสี
35421SBC-W42-6-60604218460 × 42 × 1846 ชั้น 5 บานขาวครีม
35422SBC-W42-6-70704218470 × 42 × 1846 ชั้น 5 บานขาวครีม
35423SBC-W42-6-80804218480 × 42 × 1846 ชั้น 5 บานขาวครีม
35424SBC-W42-6-90904218490 × 42 × 1846 ชั้น 5 บานขาวครีม
35425SBC-W42-6-10010042184100 × 42 × 1846 ชั้น 5 บานขาวครีม
35426SBC-W42-6-12012042184120 × 42 × 1846 ชั้น 5 บานขาวครีม

ทุกรหัสในกลุ่มนี้เหมือนกันทุกอย่าง (สี ความลึก ความสูง จำนวนชั้น/บาน วัสดุ) ต่างกันเฉพาะความกว้าง · เวลาสั่งซื้อ/แจ้งบริการให้แจ้งรหัสสินค้าในตารางนี้

ภาพเทียบความกว้าง 6 ขนาด วาดตามสัดส่วนจริง

60 ซม.
35421
70 ซม.
35422
80 ซม.
35423
90 ซม.
35424
100 ซม.
35425
120 ซม.
35426
คู่มือตู้หนังสือเหล็ก บานเปิดขึ้น แผ่นโพลีคาร์บอเนต กันฝุ่น · กลุ่ม SBC-W42-6 · รหัส 35421–35426 หน้า 2 / 8
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ อุปกรณ์ และเฟอร์นิเจอร์จัดเก็บสำหรับบ้านและสำนักงาน
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
2
เลือกรุ่นทั้งซีรีส์ — 2 สี × ลึก 2 แบบ × 3–6 ชั้น + รุ่นช่องยกสูง
MODEL SELECTION GUIDE
จำนวนชั้น / ความสูงขาวครีม · ลึก 32ขาวครีม · ลึก 42เทาไทเทเนียม · ลึก 32เทาไทเทเนียม · ลึก 42
3 ชั้น 2 บาน
สูง 80 ซม.		SBC-W32-3
35–120 ซม. · 9 ขนาด		SBC-W42-3
60–120 ซม. · 6 ขนาด		SBC-G32-3
35–120 ซม. · 9 ขนาด		SBC-G42-3
60–120 ซม. · 6 ขนาด
4 ชั้น 3 บาน
สูง 114 ซม.		SBC-W32-4
35–120 ซม. · 9 ขนาด		SBC-W42-4
60–120 ซม. · 6 ขนาด		SBC-G32-4
35–120 ซม. · 9 ขนาด		SBC-G42-4
60–120 ซม. · 6 ขนาด
5 ชั้น 4 บาน
สูง 149 ซม.		SBC-W32-5
35–120 ซม. · 9 ขนาด		SBC-W42-5
60–120 ซม. · 6 ขนาด		SBC-G32-5
35–120 ซม. · 9 ขนาด		SBC-G42-5
60–120 ซม. · 6 ขนาด
6 ชั้น 5 บาน
สูง 184 ซม.		SBC-W32-6
60–120 ซม. · 6 ขนาด		SBC-W42-6
60–120 ซม. · 6 ขนาด ◀ เล่มนี้		SBC-G32-6
60–120 ซม. · 6 ขนาด		SBC-G42-6
60–120 ซม. · 6 ขนาด
5 ชั้น 4 บาน ช่องยกสูง
สูง 155 ซม.		—SBC-W42-5H
60–100 ซม. · 5 ขนาด		—SBC-G42-5H
60–100 ซม. · 5 ขนาด
6 ชั้น 5 บาน ช่องยกสูง
สูง 189 ซม.		—SBC-W42-6H
60–100 ซม. · 5 ขนาด		—SBC-G42-6H
60–100 ซม. · 5 ขนาด

ช่องที่ไฮไลต์ = กลุ่มของคู่มือฉบับนี้ (SBC-W42-6) · ลึก 32 ซม. มีกว้าง 35–120 ซม. (รุ่น 6 ชั้นเริ่มที่ 60 ซม.) · ลึก 42 ซม. มีกว้าง 60–120 ซม. · รุ่นช่องยกสูงมีเฉพาะลึก 42 ซม. กว้าง 60–100 ซม. ตามข้อมูลสินค้า

เลือกให้ตรงกับของที่จะเก็บ How to choose คำแนะนำทั่วไป

1) ความลึก 32 หรือ 42 ซม.หนังสือทั่วไปลึกราว 15–25 ซม. นิตยสาร/หนังสือเรียน ~21–30 ซม. → ลึก 32 ซม. พอ และกินพื้นที่ห้องน้อยกว่า · แฟ้มวางนอน กล่องเก็บของ ของเล่นชิ้นใหญ่ ตะกร้า → เลือกลึก 42 ซม.
2) ความสูง / จำนวนชั้น80 ซม. (3 ชั้น) ใช้หลังตู้เป็นโต๊ะวางของ เหมาะห้องเด็ก · 114 ซม. (4 ชั้น) เด็กหยิบเองได้ · 149–155 ซม. (5 ชั้น) และ 184–189 ซม. (6 ชั้น) เก็บได้มาก แต่ต้องยึดผนัง
3) ความกว้างวัดช่องผนังที่จะวาง เผื่อซ้าย-ขวาอย่างน้อย 2–3 ซม. · กว้าง 35–50 ซม. วางซอกข้างโต๊ะ/ข้างเตียง · 60–90 ซม. ใช้ทั่วไป · 100–120 ซม. เป็นผนังหนังสือ (บานกว้างตาม ต้องใช้พื้นที่ด้านหน้ายกบานได้สะดวก)
4) รุ่นช่องยกสูง (H)มีช่องสูงกว่าปกติ 1 ช่อง (ระบุ 36.5 ซม.) — แฟ้มตั้ง ของเล่นกล่องสูง หม้อ เครื่องใช้ไฟฟ้าเล็ก · ภาพร้านใช้เป็นตู้เก็บของในครัวก็ได้ · มีเฉพาะลึก 42 ซม. 5 และ 6 ชั้น
5) สีขาวครีม ห้องดูสว่าง เข้ากับเฟอร์นิเจอร์ไม้อ่อน/ห้องเด็ก · เทาไทเทเนียม ไม่โชว์คราบ เหมาะห้องทำงาน ออฟฟิศ ห้องสมุด
6) วางหลายตู้ต่อกันเลือกความสูง (จำนวนชั้น) และความลึกเดียวกัน แนวชั้นและบานจะตรงกัน · ต่อกันยาวควรยึดผนังทุกตู้
ลูกค้าถามบ่อย: "แฟ้ม A4 ตั้งได้ไหม?"แฟ้ม A4 ส่วนใหญ่สูงราว 31–32 ซม. ใกล้เคียงความสูงช่องปกติ (ประมาณ 32 ซม.) — และเมื่อดันบานเข้าเก็บ บานจะอยู่ใต้เพดานช่อง จึงอาจตั้งแฟ้มไม่พอดี แนะนำวางนอน หรือเลือกรุ่นช่องยกสูง (36.5 ซม.) คำแนะนำทั่วไป ⚠ ยังไม่ได้ยืนยัน (ให้วัดแฟ้มจริงเทียบกับตู้ก่อน)
คู่มือตู้หนังสือเหล็ก บานเปิดขึ้น แผ่นโพลีคาร์บอเนต กันฝุ่น · กลุ่ม SBC-W42-6 · รหัส 35421–35426 หน้า 3 / 8
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ อุปกรณ์ และเฟอร์นิเจอร์จัดเก็บสำหรับบ้านและสำนักงาน
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
3
ชิ้นส่วนตู้และหน้าที่
CABINET PARTS

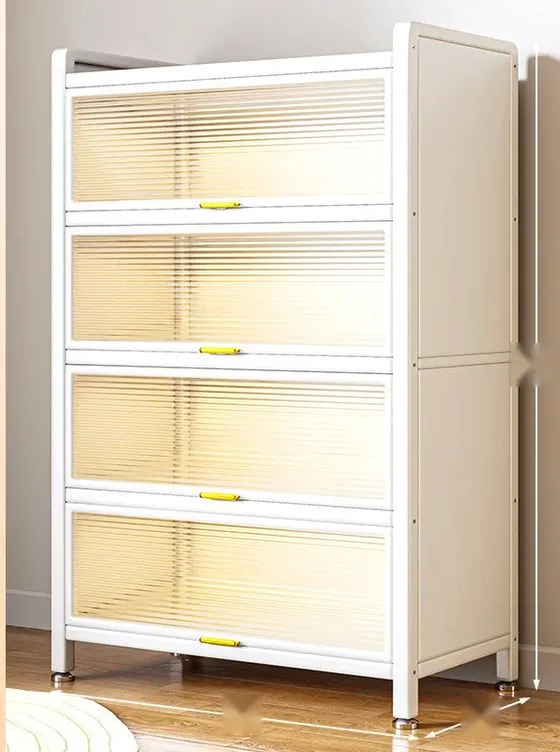

ชิ้นส่วนตู้พร้อมหมายเลข12345678
ภาพจริงรุ่นขาวครีม 5 ชั้น 4 บาน — หมายเลขตรงกับตาราง · กลุ่ม SBC-W42-6 มี 6 ชั้น 5 บาน ชิ้นส่วนชนิดเดียวกัน
1ขอบกั้นบนหลังตู้ขอบยกสูงรอบหลังตู้ กันของที่วางด้านบนเลื่อนตกด้านหลัง/ด้านข้าง
2ชั้นบนสุด (หลังตู้)พื้นที่เปิดโล่ง วางของตกแต่ง กระถางต้นไม้เล็ก นาฬิกา ของที่หยิบบ่อย
3บานเปิดขึ้น แผ่นโพลีคาร์บอเนตแผ่นลอนใสขุ่น ยกขึ้นแล้วดันเก็บเข้าด้านใน กันฝุ่น — กลุ่มนี้มี 5 บาน
4มือจับ (สีเหลือง)อยู่กลางขอบล่างของบาน ใช้เกี่ยวยกขึ้น/ดึงออกตอนปิด
5กรอบบาน / แผ่นชั้นแผ่นเหล็กแบ่งช่อง รองรับของในแต่ละช่อง
6แผ่นข้าง / เสาโครงโครงเหล็กพ่นสี ยึดแผ่นชั้นด้วยน็อต ปิดด้านข้างทึบ
7ฐานยกสูงยกตัวตู้จากพื้น 7–9 ซม. ตามข้อมูลสินค้า กวาด/ถูใต้ตู้ได้ ลดความชื้นจากพื้น
8ขาปรับระดับหมุนเกลียวปรับสูง-ต่ำได้ประมาณ 1–2 ซม. ตามข้อมูลสินค้า ให้ตู้ตั้งตรงบนพื้นไม่เรียบ
—แผ่นหลังปิดด้านหลังตู้ (มองไม่เห็นในภาพ)

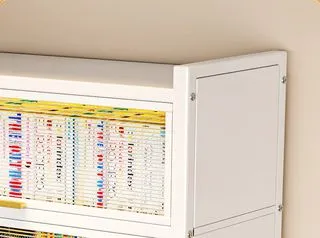

ขอบกั้นบนหลังตู้
1 ขอบกั้นบนหลังตู้ — ยกสูงกว่าพื้นหลังตู้ ช่วยกันของตก

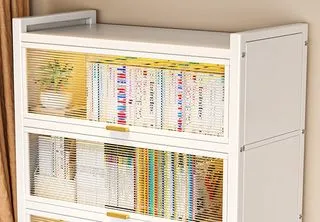

บานโพลีคาร์บอเนตเมื่อปิด
3 บานเมื่อปิด — ใสขุ่น มองเห็นสันหนังสือรำไร ฝุ่นเข้ายาก
ฐานยกสูงจากพื้น
7 ฐานยกสูง — ใต้ตู้โล่ง ถูพื้นได้
ขาปรับระดับ
8 ขาปรับระดับ — ฐานขาโลหะกลม หมุนปรับความสูง

วัสดุและสิ่งที่ควรรู้ Materials

ส่วนวัสดุ / ลักษณะข้อควรรู้
โครง แผ่นข้าง แผ่นชั้นเหล็กกล้าคาร์บอน พ่นสีแบบไฟฟ้าสถิต สีขาวครีม ตามข้อมูลสินค้าผิวพ่นสีช่วยกันสนิม — ถ้าสีถลอกให้แต้มสีกันสนิม · เช็ดแห้งเมื่อโดนน้ำ
บานหน้าแผ่นโพลีคาร์บอเนตลอน ใสขุ่น (ไม่ใช่กระจก)ไม่ทนตัวทำละลาย/ความร้อนสูง · เช็ดด้วยน้ำสบู่อ่อน (หน้า 7)
มือจับแถบสีเหลืองกลางขอบล่างบานใช้ดึง/ยกบานเท่านั้น ห้ามใช้แขวนของหรือโหน
ขาฐานยกสูง + ขาปรับระดับฐานกลมค่าเริ่มต้นไม่มีล้อ · ปรับได้ประมาณ 1–2 ซม. ตามข้อมูลสินค้า
ชื่อชิ้นส่วนเรียกตามที่เห็นในภาพสินค้า · จำนวนน็อตและรหัสชิ้นส่วนให้ดูจากใบประกอบในกล่อง (คู่มือนี้ไม่ระบุ เพราะอาจต่างตามล็อตที่จัดส่ง) · ภาพบางภาพเป็นตู้สีขาวครีม ชิ้นส่วนแบบเดียวกับสีเทา · ภาพสินค้าอาจต่างจากของจริงเล็กน้อย
คู่มือตู้หนังสือเหล็ก บานเปิดขึ้น แผ่นโพลีคาร์บอเนต กันฝุ่น · กลุ่ม SBC-W42-6 · รหัส 35421–35426 หน้า 4 / 8
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ อุปกรณ์ และเฟอร์นิเจอร์จัดเก็บสำหรับบ้านและสำนักงาน
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
4
ก่อนประกอบ และขั้นตอนประกอบ
BEFORE ASSEMBLY · ASSEMBLY

รับกล่องและตรวจของ Unboxing

  • เปิดกล่องบนพื้นที่ปูผ้า/กระดาษลัง ห้ามใช้คัตเตอร์กรีดลึก — แผ่นโพลีคาร์บอเนตเป็นรอยง่าย
  • นับชิ้นส่วนเทียบกับใบประกอบในกล่อง: แผ่นข้าง/เสา แผ่นชั้น แผ่นหลัง บาน 5 บาน ขาปรับระดับ ถุงน็อต
  • ตรวจรอยบุบ สีถลอก บานแตก — ถ้าพบถ่ายรูปไว้ก่อนประกอบ แล้วแจ้งฝ่ายบริการพร้อมรหัสสินค้า
  • ฟิล์มกันรอยบนบาน (ถ้ามี) ลอกหลังประกอบเสร็จ
  • แยกน็อตแต่ละขนาดใส่ถ้วย ไม่ให้ปนกัน

เครื่องมือที่ควรเตรียม Tools คำแนะนำทั่วไป

  • ไขควงแฉกขนาดกลาง
  • ประแจ/ไขควงที่ให้มา (ถ้ามี)
  • ถุงมือผ้า — ขอบเหล็กคม
  • ที่วัดระดับ / แอปในมือถือ
  • สว่าน + พุก (ยึดผนัง)
  • ผ้าปูพื้น / กระดาษลัง
ควรประกอบ 2 คน (ตู้สูง ตั้งขึ้นคนเดียวเสี่ยงล้ม) · เวลาประกอบขึ้นกับความชำนาญ ⚠ ยังไม่ได้ยืนยัน · ห้ามใช้สว่านไฟฟ้าขันน็อตแรงเกิน เกลียวรูดได้

ขั้นตอนประกอบทั่วไป Assembly order คำแนะนำทั่วไป

  1. วางชิ้นส่วนเรียงตามใบประกอบ แยกแผ่นซ้าย/ขวา บน/ล่าง ให้ชัด
  2. ตั้งโครงด้านข้าง ยึดเสา/แผ่นข้างซ้าย-ขวา ขันน็อตพอตึงมือ ยังไม่ขันแน่น
  3. ใส่แผ่นชั้นจากล่างขึ้นบน ตามตำแหน่งรูในใบประกอบ — กลุ่มนี้มีช่องเก็บ 5 ช่อง
  4. ใส่แผ่นหลัง ช่วยจับฉากตู้ให้ตรง แล้วใส่แผ่นหลังตู้ + ขอบกั้นบน
  5. ใส่ขาปรับระดับ หมุนเข้าให้สูงเท่ากันทุกขาก่อน
  6. ขันน็อตแน่นทั้งหมด ไล่ทีละมุมแบบทแยง ตู้จะไม่เบี้ยว
  7. ติดบานเปิดขึ้น 5 บาน ตามใบประกอบ แล้วทดลองยก-ดันเข้า-ดึงออก-ปิดทุกบาน (หน้า 6)
  8. ตั้งตู้เข้าที่ ปรับขา ยึดผนัง (หน้า 6–7) ก่อนวางของ
ลำดับข้างบนเป็นลำดับทั่วไปของตู้เหล็กแบบนี้ ให้ใช้คู่กับใบประกอบในกล่อง เสมอ ถ้าใบประกอบระบุต่างจากนี้ให้ทำตามใบประกอบ · คู่มือนี้ไม่ระบุจำนวนน็อตและรหัสชิ้นส่วน

ภาพลำดับประกอบแบบย่อ สีแดง = ชิ้นที่ใส่ในขั้นนั้น คำแนะนำทั่วไป

1 ตั้งเสา/แผ่นข้างซ้าย-ขวา
2 ใส่แผ่นชั้น 6 แผ่น (รวมหลังตู้)
3 ใส่แผ่นหลัง + ขอบกั้นบน
4 ติดบานเปิดขึ้น 5 บาน

ภาพวาดอย่างง่ายตามสัดส่วนกลุ่ม SBC-W42-6 (ตัวอย่างกว้าง 80 ซม.) เพื่อให้เห็นลำดับ ไม่ใช่แบบประกอบจริง — ตำแหน่งรูและวิธียึดให้ดูใบประกอบในกล่อง

ระวังขณะประกอบ — สวมถุงมือ ขอบแผ่นเหล็กอาจคม · ห้ามวางของหรือพิงตู้ขณะน็อตยังไม่แน่น · เด็กเล็กต้องอยู่ห่าง (น็อตเล็กกลืนได้) · ห้ามเหยียบ/กดน้ำหนักบนแผ่นบาน
คู่มือตู้หนังสือเหล็ก บานเปิดขึ้น แผ่นโพลีคาร์บอเนต กันฝุ่น · กลุ่ม SBC-W42-6 · รหัส 35421–35426 หน้า 5 / 8
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ อุปกรณ์ และเฟอร์นิเจอร์จัดเก็บสำหรับบ้านและสำนักงาน
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
5
ใช้บานเปิดขึ้น และปรับขาระดับ
FLIP-UP DOOR · LEVELING

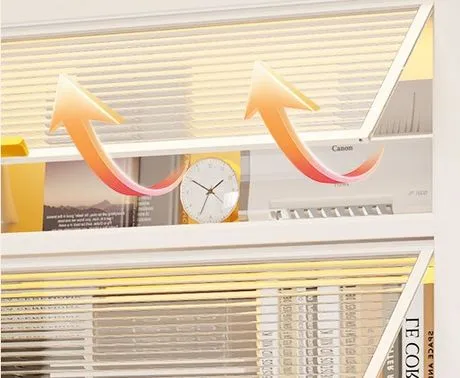

ยกบานขึ้นแล้วดันเข้าด้านใน
ยกขึ้น → ดันเข้า — บานเลื่อนเข้าไปเก็บใต้เพดานช่อง หยุดค้างไว้ได้ ช่องเปิดโล่งทั้งความกว้าง ตามข้อมูลสินค้า

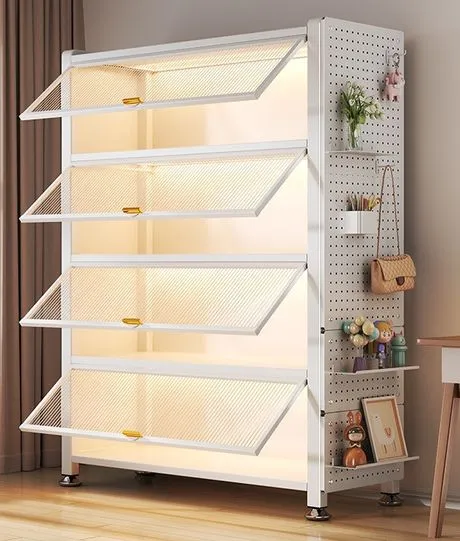

ตู้ที่ยกบานขึ้นทุกบาน
ยกบานขึ้น — บานยกได้ถึงแนวนอน (90°) ก่อนดันเข้า · ภาพตู้ขาวครีม · แผงแขวนด้านข้างในภาพเป็นของประกอบฉาก ⚠ ยังไม่ได้ยืนยัน ว่ารวมในสินค้าหรือไม่ — สอบถามฝ่ายขาย

เปิดบาน Open

  1. เกี่ยวนิ้วที่มือจับสีเหลืองขอบล่างของบาน
  2. ยกขึ้นช้า ๆ จนบานอยู่ในแนวนอน
  3. ดันบานเข้าไปด้านในจนสุด บานจะเก็บอยู่ใต้เพดานช่อง หยิบของได้สะดวก

ปิดบาน Close

  1. จับมือจับ ดึงบานออกมาจนสุดราง
  2. ลดบานลงช้า ๆ ประคองจนปิด อย่าปล่อยตกกระแทก
  3. ถ้าบานติด ให้ดูว่าของในช่องดันบานอยู่หรือไม่ (หน้า 8)
จัดของให้บานดันเข้าได้: ตอนบานดันเก็บ บานจะกินพื้นที่ใต้เพดานช่องเล็กน้อย — เว้นช่องว่างเหนือของ 3–4 ซม. คำแนะนำทั่วไป · ห้ามแขวน/วางของบนบานที่เปิดอยู่ · ห้ามเด็กโหนบาน · บานช่วยกันฝุ่นได้ดี แต่ไม่ใช่ตู้ปิดสนิทกันน้ำ/กันความชื้น

ปรับขาระดับ Leveling

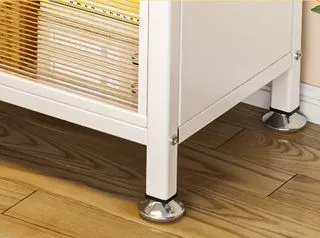

ขาปรับระดับ
ขาปรับระดับ — ปรับได้ประมาณ 1–2 ซม. ตามข้อมูลสินค้า
  1. ตั้งตู้ในตำแหน่งจริง ก่อนใส่ของ (ตู้เปล่าปรับง่าย)
  2. วางที่วัดระดับบนหลังตู้ ทั้งซ้าย-ขวา และหน้า-หลัง
  3. มุมที่ต่ำ: หมุนขาออก · มุมที่สูง: หมุนเข้า · ปรับทีละน้อย
  4. กดมุมตู้ทีละมุม ต้องไม่โยก ขาทั้ง 4 แตะพื้นครบ
  5. ให้ตู้เอนไปทางผนังเล็กน้อยดีกว่าเอนมาด้านหน้า — ตู้ไม่หงาย และบานปิดลงได้สนิท คำแนะนำทั่วไป
  6. พื้นต่างระดับเกิน 1–2 ซม. อย่าหมุนขาออกจนเกลียวเหลือน้อย ให้รองแผ่นยาง/ไม้ใต้ขาแทน
คู่มือตู้หนังสือเหล็ก บานเปิดขึ้น แผ่นโพลีคาร์บอเนต กันฝุ่น · กลุ่ม SBC-W42-6 · รหัส 35421–35426 หน้า 6 / 8
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ อุปกรณ์ และเฟอร์นิเจอร์จัดเก็บสำหรับบ้านและสำนักงาน
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
6
ยึดผนังกันล้ม จัดของ และดูแลรักษา
WALL ANCHOR · LOADING · CARE

ยึดผนังกันล้ม Anti-tip คำแนะนำทั่วไป

กลุ่ม SBC-W42-6 สูง 184 ซม. — ต้องยึดผนังกันล้ม ตู้สูงแต่ลึกเพียง 42 ซม. ถ้าเด็กปีน ดึงบาน หรือวางของหนักไว้ช่องบน ตู้อาจหงายมาด้านหน้าได้
  1. อุปกรณ์ยึดผนังมีในกล่องหรือไม่ ยังไม่ยืนยัน ⚠ ยังไม่ได้ยืนยัน — ถ้าไม่มี ใช้ฉากเหล็ก L หรือสายรัดกันล้มเฟอร์นิเจอร์ (ซื้อแยก)
  2. ยึดที่ส่วนบนของตู้ (เสาหลัง/แผ่นหลังส่วนบน) เข้ากับผนัง 2 จุด ซ้าย-ขวา
  3. ผนังปูน/อิฐ: พุกพลาสติก · ผนังเบา: ยึดเข้าโครงคร่าวหรือใช้พุกผนังเบา
  1. ตรวจท่อน้ำ/สายไฟในผนังก่อนเจาะ
  2. เจาะผนังไม่ได้ (ห้องเช่า): วางของหนักไว้ช่องล่าง และไม่วางของหนักบนหลังตู้
  3. ตรวจจุดยึดทุก 3–6 เดือน

จัดของให้ปลอดภัย Loading คำแนะนำทั่วไป

ตำแหน่งควรวาง
บนหลังตู้ของตกแต่ง กระถางเล็ก นาฬิกา ของเบาที่หยิบบ่อย — ตู้สูง ไม่ควรวางของหนักหรือของแตกง่าย
ช่องบนของเบา: หนังสือเล่มเล็ก ของสะสม เครื่องเขียน กล่องเล็ก
ช่องกลางหนังสือที่ใช้บ่อย เอกสาร ของเล่นชิ้นเล็ก
ช่องล่างสุดของหนัก: หนังสือเล่มใหญ่ แฟ้มหนา กล่องเอกสาร ของเล่นชิ้นใหญ่ — ช่วยให้ตู้มั่นคง

ทำความสะอาดและดูแลรักษา Maintenance คำแนะนำทั่วไป

ความถี่สิ่งที่ทำ
ทุกสัปดาห์ปัดฝุ่นหลังตู้และร่องลอนของบานด้วยแปรงขนนุ่ม/ผ้าไมโครไฟเบอร์ · ถูพื้นใต้ตู้ (ฐานยกสูง)
เมื่อเปื้อนโครงเหล็ก: ผ้าชุบน้ำหมาดหรือน้ำยาล้างจานอ่อน ๆ แล้วเช็ดแห้งทันที · บาน: ผ้านุ่มชุบน้ำสบู่อ่อน เช็ดตามแนวลอน
ทุก 3–6 เดือนขันน็อตโครงและจุดยึดบาน · ตรวจว่าตู้ไม่โยก · ตรวจจุดยึดผนัง
เมื่อสีถลอกเช็ดแห้ง แต้มสีกันสนิมสีใกล้เคียงทันที ก่อนสนิมลาม
ห้ามใช้กับบานทินเนอร์ อะซิโตน แอลกอฮอล์เข้มข้น น้ำยาที่มีตัวทำละลาย ฝอยขัด ผงขัด — แผ่นโพลีคาร์บอเนตจะขุ่น เป็นรอย หรือแตกลาย
ตำแหน่งวางเลี่ยงแดดส่องตรงนาน ๆ และความร้อน (ใกล้เตา ฮีตเตอร์ หลอดไฟร้อน) — แผ่นบานซีด/เปลี่ยนรูปได้ · ไม่วางนอกบ้าน/จุดโดนฝน
คู่มือตู้หนังสือเหล็ก บานเปิดขึ้น แผ่นโพลีคาร์บอเนต กันฝุ่น · กลุ่ม SBC-W42-6 · รหัส 35421–35426 หน้า 7 / 8
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ อุปกรณ์ และเฟอร์นิเจอร์จัดเก็บสำหรับบ้านและสำนักงาน
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
7
แก้ปัญหาเบื้องต้น คำถามที่พบบ่อย และติดต่อ
TROUBLESHOOTING · FAQ · CONTACT
อาการสาเหตุที่เป็นไปได้วิธีแก้
ตู้โยก / สั่นขาปรับระดับไม่แตะพื้นครบ · พื้นไม่เรียบ · น็อตยังไม่แน่นปรับขา (หน้า 6) จนกดทุกมุมไม่โยก · ขันน็อตไล่ทแยง
ตู้เอียง / เบี้ยวขันน็อตแน่นก่อนใส่แผ่นหลัง · ขาข้างหนึ่งยาวกว่ามากคลายน็อต จัดฉาก ใส่แผ่นหลังแล้วค่อยขันแน่น · ตั้งขาเท่ากันแล้วปรับใหม่
ดันบานเข้าไม่สุดของในช่องสูงชนบาน · ตู้เบี้ยว ช่องแคบข้างหนึ่งลดความสูงของ/เว้นช่องเหนือของ 3–4 ซม. · ตรวจระดับและฉากตู้
บานไม่ค้าง ตกลงมาเองยังดันเข้าไม่สุด · ตู้เอนมาด้านหน้าดันบานเข้าให้สุด · ปรับขาให้ตู้เอนไปหลังเล็กน้อย
บานปิดไม่สนิท มีช่องของยื่นเกินขอบชั้น · บานติดตั้งเยื้อง · ตู้ไม่ได้ฉากจัดของถอยเข้า · คลายน็อตจุดยึดบาน จัดตรงแล้วขันใหม่ · ปรับขาระดับ
บานฝืด มีเสียงเสียดสีฝุ่นสะสม · ตู้บิด · น็อตจุดยึดบานแน่นเกินทำความสะอาดฝุ่น · ปรับระดับ · คลายน็อตจุดยึดบานเล็กน้อย
รูน็อตไม่ตรงใส่ชิ้นกลับด้าน/สลับซ้าย-ขวา · ขันจุดอื่นแน่นเกินไปก่อนเทียบใบประกอบในกล่อง · คลายทุกจุดให้หลวมแล้วใส่ใหม่ · ห้ามเจาะรูเพิ่มเอง
น็อตหาย / เกลียวรูดหล่นตอนแกะกล่อง · ใช้สว่านขันแรงเกินขันด้วยไขควงมือ · แจ้งฝ่ายบริการพร้อมรหัสสินค้า (เช่น 35421)
บานขุ่น / เป็นรอย / แตกลายเช็ดด้วยแอลกอฮอล์/ทินเนอร์ · ฝอยขัด · โดนแดด/ความร้อนใช้ผ้านุ่มกับน้ำสบู่อ่อนเท่านั้น · ย้ายตู้ให้พ้นแดดและความร้อน
สีถลอก / เริ่มเป็นสนิมลากตู้บนพื้น · น้ำขัง/ความชื้น · ของมีคมขูดขัดเบา ๆ เช็ดแห้ง แต้มสีกันสนิม · ยกตู้เวลาย้าย อย่าลาก

คำถามที่พบบ่อย FAQ

รับน้ำหนักได้เท่าไร?ยังไม่มีตัวเลขยืนยันน้ำหนักต่อชั้น — สอบถามฝ่ายขาย · วางของหนักไว้ช่องล่างและกระจายน้ำหนักเสมอ
มีล้อไหม เลื่อนได้ไหม?ค่าเริ่มต้นเป็นขาปรับระดับ (ตั้งพื้น ไม่มีล้อ) · ย้ายตู้ให้เอาของออกก่อน แล้วยกสองคน อย่าลาก
ล็อกได้ไหม?ไม่มีกุญแจล็อก บานเปิดด้วยมือจับ — ไม่เหมาะเก็บของมีค่าหรือยา/สารเคมีที่ต้องกันเด็ก
กันฝุ่นได้แค่ไหน?บานปิดเต็มหน้าช่อง ช่วยลดฝุ่นได้มาก แต่ไม่ใช่ตู้ปิดสนิท ไม่กันน้ำ/ความชื้น
ลึก 32 กับ 42 ต่างกันอย่างไร?32 ซม. พอสำหรับหนังสือทั่วไป ประหยัดพื้นที่ · 42 ซม. ใส่กล่อง ตะกร้า ของเล่นใหญ่ได้ (ดูหน้า 3) — กลุ่มนี้ลึก 42 ซม.
ใช้เป็นตู้เสื้อผ้า/ตู้ในครัวได้ไหม?ได้ เช่น พับเสื้อใส่กล่อง หรือเก็บภาชนะ/ของแห้ง · ไม่วางเตา หม้อร้อน หรือของร้อนชิดบาน
ประกอบยากไหม?ส่งแยกชิ้น ใช้ไขควงตามใบประกอบในกล่อง · ควรมี 2 คน
รุ่นในกลุ่มนี้ต่างกันอย่างไร?SBC-W42-6 ทุกรหัสสีขาวครีม ลึก 42 สูง 184 ซม. 6 ชั้น 5 บาน — ต่างกันแค่ความกว้าง 60–120 ซม. (หน้า 2)
ติดต่อฝ่ายบริการ ปัญญาเคมีภัณฑ์ · LINE @PYCM · โทร 02-114-7416 กด 2 · www.panyachemipan.com — แจ้งรหัสสินค้า (กลุ่ม SBC-W42-6 รหัส 35421–35426) พร้อมรูปถ่ายอาการ · หากสินค้าผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์
คู่มือการประกอบและใช้งาน ตู้หนังสือเหล็ก บานเปิดขึ้น แผ่นโพลีคาร์บอเนต กันฝุ่น สีขาวครีม 6 ชั้น 5 บาน ลึก 42 สูง 184 ซม. กลุ่ม SBC-W42-6 (รหัส 35421–3

สนใจสินค้านี้ หรือมีคำถามเรื่องการใช้งาน?

ทีมงานปัญญาเคมีภัณฑ์ยินดีให้คำแนะนำ สอบถามรุ่น ขนาด อะไหล่ และวิธีใช้งานได้ทุกวัน

💬 ทัก LINE @PYCM📞 02-114-7416

ดูรายละเอียดสินค้า

คู่มือการใช้งานอื่น ๆ

📘 ดูคู่มือการใช้งานทั้งหมด →
