คู่มือการประกอบและใช้งาน · USER MANUAL
ตู้หนังสือเหล็ก บานเปิดขึ้น แผ่นโพลีคาร์บอเนต กันฝุ่น
สีขาวครีม · 4 ชั้น 3 บาน · ลึก 32 ซม. สูง 114 ซม. · กว้าง 35–120 ซม. (9 ขนาด) · Steel Bookcase · Flip-up Polycarbonate Doors · Dust-resistant Storage Cabinet
กลุ่มรุ่น SBC-W32-4
รหัสสินค้า 35379–35387
ตู้หนังสือเหล็ก บานเปิดขึ้น แผ่นโพลีคาร์บอเนต กันฝุ่น ขาวครีม 4 ชั้น 3 บาน รุ่น SBC-W32-4
ภาพจริงกลุ่ม SBC-W32-4 (ขาวครีม 4 ชั้น 3 บาน) · ของตกแต่งและของในตู้เป็นอุปกรณ์ประกอบฉาก ไม่รวมในสินค้า · ภาพสินค้าอาจต่างจากของจริงเล็กน้อย
บาน 1บาน 2บาน 3กว้าง 80 ซม.สูง 114 ซม.
ด้านหน้า (ตัวอย่างกว้าง 80 ซม.)
ลึก 32 ซม.ด้านข้าง

วาดตามสัดส่วนกว้าง/ลึก/สูงจริง · ความสูงแต่ละช่องเป็นภาพประกอบ

4ชั้น 3บานบนหลังตู้โล่ง + ช่องมีบาน
32×114ซม.ลึก × สูง (ทุกขนาดในกลุ่ม)
9ขนาดกว้าง 35–120 ซม.
7–9ซม.ฐานยกสูงจากพื้น
ข้อมูลหลัก
ตู้โครงเหล็กพ่นสีขาวครีม หน้าบานเป็นแผ่นโพลีคาร์บอเนตลอน ใสขุ่น แบบบานเปิดขึ้น ยกแล้วดันเก็บเข้าด้านใน ช่วยกันฝุ่น มองเห็นของด้านในรำไร · สูงระดับเอว-อก หยิบของได้ทุกช่องโดยไม่ต้องก้มหรือเขย่ง
ต้องรู้ก่อนซื้อ: ส่งแยกชิ้น ต้องประกอบเอง · ตั้งพื้นด้วยขาปรับระดับ · ไม่มีกุญแจล็อก · ตู้สูง 114 ซม. → ควรยึดผนัง

จุดเด่น Highlights

บานเปิดขึ้น 90°ยกแล้วดันเก็บเข้าด้านใน หยุดค้างได้ ไม่เกะกะทางเดินหน้าตู้ ตามข้อมูลสินค้า
แผ่นโพลีคาร์บอเนตลอนใสขุ่น มองเห็นของรำไร ช่วยกันฝุ่น เบากว่ากระจก
ฐานยกสูง 7–9 ซม.ถูพื้นใต้ตู้ได้ + ขาปรับระดับ 1–2 ซม. ตามข้อมูลสินค้า
ขอบกั้นบนหลังตู้วางของตกแต่งด้านบน กันของเลื่อนตกด้านหลัง/ข้าง
โครงเหล็กพ่นสีเหล็กกล้าคาร์บอน ผิวพ่นสีไฟฟ้าสถิต ช่วยกันสนิม เช็ดง่าย
เลือกได้ 134 แบบ2 สี · ลึก 32/42 ซม. · 3–6 ชั้น · กว้าง 35–120 ซม. · รุ่นช่องยกสูง

รหัสสินค้าที่คู่มือนี้ครอบคลุม (9 รหัส) Product codes

35379 SBC-W32-4-35 35×32×11435380 SBC-W32-4-40 40×32×11435381 SBC-W32-4-50 50×32×11435382 SBC-W32-4-60 60×32×11435383 SBC-W32-4-70 70×32×11435384 SBC-W32-4-80 80×32×11435385 SBC-W32-4-90 90×32×11435386 SBC-W32-4-100 100×32×11435387 SBC-W32-4-120 120×32×114

สารบัญ Contents

1 สเปกและตารางขนาดในกลุ่ม · หน้า 22 เลือกรุ่นทั้งซีรีส์ 20 กลุ่ม · หน้า 33 ชิ้นส่วนตู้และหน้าที่ · หน้า 44 ก่อนประกอบ + ขั้นตอนประกอบ · หน้า 55 ใช้บานเปิดขึ้น + ปรับขาระดับ · หน้า 66 ยึดผนัง จัดของ ดูแลรักษา · หน้า 77 แก้ปัญหา คำถามที่พบบ่อย ติดต่อ · หน้า 8
คู่มือตู้หนังสือเหล็ก บานเปิดขึ้น แผ่นโพลีคาร์บอเนต กันฝุ่น · กลุ่ม SBC-W32-4 · รหัส 35379–35387 หน้า 1 / 8
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ อุปกรณ์ และเฟอร์นิเจอร์จัดเก็บสำหรับบ้านและสำนักงาน
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
1
สเปกและตารางขนาดในกลุ่ม SBC-W32-4
SPECIFICATIONS · SIZE TABLE
กลุ่มรุ่น / รหัสสินค้าSBC-W32-4-(ความกว้าง) · รหัส 35379–35387 (9 ขนาด)
สีขาวครีม (ทั้งโครงและกรอบบาน)
จำนวนชั้น / บาน4 ชั้น — ชั้นบนสุดคือพื้นที่บนหลังตู้ (เปิดโล่ง มีขอบกั้น) + ช่องเก็บของมีบาน 3 ช่อง 3 บาน
ขนาดลึก 32 ซม. · สูง 114 ซม. · กว้าง 35, 40, 50, 60, 70, 80, 90, 100, 120 ซม.
ความสูงช่องประมาณ 32 ซม. ต่อช่อง ตามข้อมูลสินค้า — วัดจริงก่อนใส่ของที่สูงพอดีช่อง
โครงตู้เหล็กกล้าคาร์บอน ผิวพ่นสีแบบไฟฟ้าสถิต (ผิวพ่นสีช่วยกันสนิม) ตามข้อมูลสินค้า
บานหน้าแผ่นโพลีคาร์บอเนตลอน ใสขุ่น · บานเปิดขึ้น ยกขึ้นแล้วดันเก็บเข้าด้านใน · มือจับสีเหลืองกลางขอบล่างบาน
ชั้นบนสุดพื้นที่บนหลังตู้ มีขอบกั้นยกสูง ช่วยกันของเลื่อนตก ตามข้อมูลสินค้า
ฐาน / ขาฐานยกสูงจากพื้น 7–9 ซม. + ขาปรับระดับ ปรับได้ประมาณ 1–2 ซม. ตามข้อมูลสินค้า · ค่าเริ่มต้นไม่มีล้อ
การจัดส่งแยกชิ้นในกล่อง ต้องประกอบเอง ใช้คู่กับใบประกอบในกล่อง
น้ำหนักที่รับได้ / ความหนาเหล็ก / น้ำหนักตู้ไม่มีข้อมูลยืนยัน — สอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน

ตารางขนาดทุกรหัสในกลุ่ม SBC-W32-4 Size table ตามข้อมูลสินค้า

รหัสสินค้ารุ่นกว้างลึกสูงกว้าง×ลึก×สูง (ซม.)ชั้น / บานสี
35379SBC-W32-4-35353211435 × 32 × 1144 ชั้น 3 บานขาวครีม
35380SBC-W32-4-40403211440 × 32 × 1144 ชั้น 3 บานขาวครีม
35381SBC-W32-4-50503211450 × 32 × 1144 ชั้น 3 บานขาวครีม
35382SBC-W32-4-60603211460 × 32 × 1144 ชั้น 3 บานขาวครีม
35383SBC-W32-4-70703211470 × 32 × 1144 ชั้น 3 บานขาวครีม
35384SBC-W32-4-80803211480 × 32 × 1144 ชั้น 3 บานขาวครีม
35385SBC-W32-4-90903211490 × 32 × 1144 ชั้น 3 บานขาวครีม
35386SBC-W32-4-10010032114100 × 32 × 1144 ชั้น 3 บานขาวครีม
35387SBC-W32-4-12012032114120 × 32 × 1144 ชั้น 3 บานขาวครีม

ทุกรหัสในกลุ่มนี้เหมือนกันทุกอย่าง (สี ความลึก ความสูง จำนวนชั้น/บาน วัสดุ) ต่างกันเฉพาะความกว้าง · เวลาสั่งซื้อ/แจ้งบริการให้แจ้งรหัสสินค้าในตารางนี้

ภาพเทียบความกว้าง 9 ขนาด วาดตามสัดส่วนจริง

35 ซม.
35379
40 ซม.
35380
50 ซม.
35381
60 ซม.
35382
70 ซม.
35383
80 ซม.
35384
90 ซม.
35385
100 ซม.
35386
120 ซม.
35387
คู่มือตู้หนังสือเหล็ก บานเปิดขึ้น แผ่นโพลีคาร์บอเนต กันฝุ่น · กลุ่ม SBC-W32-4 · รหัส 35379–35387 หน้า 2 / 8
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ อุปกรณ์ และเฟอร์นิเจอร์จัดเก็บสำหรับบ้านและสำนักงาน
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
2
เลือกรุ่นทั้งซีรีส์ — 2 สี × ลึก 2 แบบ × 3–6 ชั้น + รุ่นช่องยกสูง
MODEL SELECTION GUIDE
จำนวนชั้น / ความสูงขาวครีม · ลึก 32ขาวครีม · ลึก 42เทาไทเทเนียม · ลึก 32เทาไทเทเนียม · ลึก 42
3 ชั้น 2 บาน
สูง 80 ซม.		SBC-W32-3
35–120 ซม. · 9 ขนาด		SBC-W42-3
60–120 ซม. · 6 ขนาด		SBC-G32-3
35–120 ซม. · 9 ขนาด		SBC-G42-3
60–120 ซม. · 6 ขนาด
4 ชั้น 3 บาน
สูง 114 ซม.		SBC-W32-4
35–120 ซม. · 9 ขนาด ◀ เล่มนี้		SBC-W42-4
60–120 ซม. · 6 ขนาด		SBC-G32-4
35–120 ซม. · 9 ขนาด		SBC-G42-4
60–120 ซม. · 6 ขนาด
5 ชั้น 4 บาน
สูง 149 ซม.		SBC-W32-5
35–120 ซม. · 9 ขนาด		SBC-W42-5
60–120 ซม. · 6 ขนาด		SBC-G32-5
35–120 ซม. · 9 ขนาด		SBC-G42-5
60–120 ซม. · 6 ขนาด
6 ชั้น 5 บาน
สูง 184 ซม.		SBC-W32-6
60–120 ซม. · 6 ขนาด		SBC-W42-6
60–120 ซม. · 6 ขนาด		SBC-G32-6
60–120 ซม. · 6 ขนาด		SBC-G42-6
60–120 ซม. · 6 ขนาด
5 ชั้น 4 บาน ช่องยกสูง
สูง 155 ซม.		—SBC-W42-5H
60–100 ซม. · 5 ขนาด		—SBC-G42-5H
60–100 ซม. · 5 ขนาด
6 ชั้น 5 บาน ช่องยกสูง
สูง 189 ซม.		—SBC-W42-6H
60–100 ซม. · 5 ขนาด		—SBC-G42-6H
60–100 ซม. · 5 ขนาด

ช่องที่ไฮไลต์ = กลุ่มของคู่มือฉบับนี้ (SBC-W32-4) · ลึก 32 ซม. มีกว้าง 35–120 ซม. (รุ่น 6 ชั้นเริ่มที่ 60 ซม.) · ลึก 42 ซม. มีกว้าง 60–120 ซม. · รุ่นช่องยกสูงมีเฉพาะลึก 42 ซม. กว้าง 60–100 ซม. ตามข้อมูลสินค้า

เลือกให้ตรงกับของที่จะเก็บ How to choose คำแนะนำทั่วไป

1) ความลึก 32 หรือ 42 ซม.หนังสือทั่วไปลึกราว 15–25 ซม. นิตยสาร/หนังสือเรียน ~21–30 ซม. → ลึก 32 ซม. พอ และกินพื้นที่ห้องน้อยกว่า · แฟ้มวางนอน กล่องเก็บของ ของเล่นชิ้นใหญ่ ตะกร้า → เลือกลึก 42 ซม.
2) ความสูง / จำนวนชั้น80 ซม. (3 ชั้น) ใช้หลังตู้เป็นโต๊ะวางของ เหมาะห้องเด็ก · 114 ซม. (4 ชั้น) เด็กหยิบเองได้ · 149–155 ซม. (5 ชั้น) และ 184–189 ซม. (6 ชั้น) เก็บได้มาก แต่ต้องยึดผนัง
3) ความกว้างวัดช่องผนังที่จะวาง เผื่อซ้าย-ขวาอย่างน้อย 2–3 ซม. · กว้าง 35–50 ซม. วางซอกข้างโต๊ะ/ข้างเตียง · 60–90 ซม. ใช้ทั่วไป · 100–120 ซม. เป็นผนังหนังสือ (บานกว้างตาม ต้องใช้พื้นที่ด้านหน้ายกบานได้สะดวก)
4) รุ่นช่องยกสูง (H)มีช่องสูงกว่าปกติ 1 ช่อง (ระบุ 36.5 ซม.) — แฟ้มตั้ง ของเล่นกล่องสูง หม้อ เครื่องใช้ไฟฟ้าเล็ก · ภาพร้านใช้เป็นตู้เก็บของในครัวก็ได้ · มีเฉพาะลึก 42 ซม. 5 และ 6 ชั้น
5) สีขาวครีม ห้องดูสว่าง เข้ากับเฟอร์นิเจอร์ไม้อ่อน/ห้องเด็ก · เทาไทเทเนียม ไม่โชว์คราบ เหมาะห้องทำงาน ออฟฟิศ ห้องสมุด
6) วางหลายตู้ต่อกันเลือกความสูง (จำนวนชั้น) และความลึกเดียวกัน แนวชั้นและบานจะตรงกัน · ต่อกันยาวควรยึดผนังทุกตู้
ลูกค้าถามบ่อย: "แฟ้ม A4 ตั้งได้ไหม?"แฟ้ม A4 ส่วนใหญ่สูงราว 31–32 ซม. ใกล้เคียงความสูงช่องปกติ (ประมาณ 32 ซม.) — และเมื่อดันบานเข้าเก็บ บานจะอยู่ใต้เพดานช่อง จึงอาจตั้งแฟ้มไม่พอดี แนะนำวางนอน หรือเลือกรุ่นช่องยกสูง (36.5 ซม.) คำแนะนำทั่วไป ⚠ ยังไม่ได้ยืนยัน (ให้วัดแฟ้มจริงเทียบกับตู้ก่อน)
คู่มือตู้หนังสือเหล็ก บานเปิดขึ้น แผ่นโพลีคาร์บอเนต กันฝุ่น · กลุ่ม SBC-W32-4 · รหัส 35379–35387 หน้า 3 / 8
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ อุปกรณ์ และเฟอร์นิเจอร์จัดเก็บสำหรับบ้านและสำนักงาน
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
3
ชิ้นส่วนตู้และหน้าที่
CABINET PARTS
ชิ้นส่วนตู้พร้อมหมายเลข12345678
ภาพจริงรุ่นขาวครีม 5 ชั้น 4 บาน — หมายเลขตรงกับตาราง · กลุ่ม SBC-W32-4 มี 4 ชั้น 3 บาน ชิ้นส่วนชนิดเดียวกัน
1ขอบกั้นบนหลังตู้ขอบยกสูงรอบหลังตู้ กันของที่วางด้านบนเลื่อนตกด้านหลัง/ด้านข้าง
2ชั้นบนสุด (หลังตู้)พื้นที่เปิดโล่ง วางของตกแต่ง กระถางต้นไม้เล็ก นาฬิกา ของที่หยิบบ่อย
3บานเปิดขึ้น แผ่นโพลีคาร์บอเนตแผ่นลอนใสขุ่น ยกขึ้นแล้วดันเก็บเข้าด้านใน กันฝุ่น — กลุ่มนี้มี 3 บาน
4มือจับ (สีเหลือง)อยู่กลางขอบล่างของบาน ใช้เกี่ยวยกขึ้น/ดึงออกตอนปิด
5กรอบบาน / แผ่นชั้นแผ่นเหล็กแบ่งช่อง รองรับของในแต่ละช่อง
6แผ่นข้าง / เสาโครงโครงเหล็กพ่นสี ยึดแผ่นชั้นด้วยน็อต ปิดด้านข้างทึบ
7ฐานยกสูงยกตัวตู้จากพื้น 7–9 ซม. ตามข้อมูลสินค้า กวาด/ถูใต้ตู้ได้ ลดความชื้นจากพื้น
8ขาปรับระดับหมุนเกลียวปรับสูง-ต่ำได้ประมาณ 1–2 ซม. ตามข้อมูลสินค้า ให้ตู้ตั้งตรงบนพื้นไม่เรียบ
—แผ่นหลังปิดด้านหลังตู้ (มองไม่เห็นในภาพ)

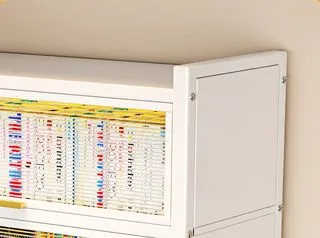

ขอบกั้นบนหลังตู้
1 ขอบกั้นบนหลังตู้ — ยกสูงกว่าพื้นหลังตู้ ช่วยกันของตก

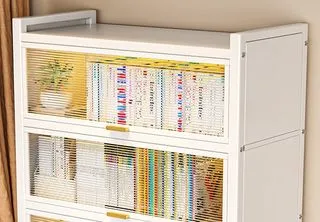

บานโพลีคาร์บอเนตเมื่อปิด
3 บานเมื่อปิด — ใสขุ่น มองเห็นสันหนังสือรำไร ฝุ่นเข้ายาก
ฐานยกสูงจากพื้น
7 ฐานยกสูง — ใต้ตู้โล่ง ถูพื้นได้

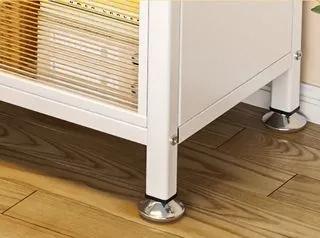

ขาปรับระดับ
8 ขาปรับระดับ — ฐานขาโลหะกลม หมุนปรับความสูง

วัสดุและสิ่งที่ควรรู้ Materials

ส่วนวัสดุ / ลักษณะข้อควรรู้
โครง แผ่นข้าง แผ่นชั้นเหล็กกล้าคาร์บอน พ่นสีแบบไฟฟ้าสถิต สีขาวครีม ตามข้อมูลสินค้าผิวพ่นสีช่วยกันสนิม — ถ้าสีถลอกให้แต้มสีกันสนิม · เช็ดแห้งเมื่อโดนน้ำ
บานหน้าแผ่นโพลีคาร์บอเนตลอน ใสขุ่น (ไม่ใช่กระจก)ไม่ทนตัวทำละลาย/ความร้อนสูง · เช็ดด้วยน้ำสบู่อ่อน (หน้า 7)
มือจับแถบสีเหลืองกลางขอบล่างบานใช้ดึง/ยกบานเท่านั้น ห้ามใช้แขวนของหรือโหน
ขาฐานยกสูง + ขาปรับระดับฐานกลมค่าเริ่มต้นไม่มีล้อ · ปรับได้ประมาณ 1–2 ซม. ตามข้อมูลสินค้า
ชื่อชิ้นส่วนเรียกตามที่เห็นในภาพสินค้า · จำนวนน็อตและรหัสชิ้นส่วนให้ดูจากใบประกอบในกล่อง (คู่มือนี้ไม่ระบุ เพราะอาจต่างตามล็อตที่จัดส่ง) · ภาพบางภาพเป็นตู้สีขาวครีม ชิ้นส่วนแบบเดียวกับสีเทา · ภาพสินค้าอาจต่างจากของจริงเล็กน้อย
คู่มือตู้หนังสือเหล็ก บานเปิดขึ้น แผ่นโพลีคาร์บอเนต กันฝุ่น · กลุ่ม SBC-W32-4 · รหัส 35379–35387 หน้า 4 / 8
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ อุปกรณ์ และเฟอร์นิเจอร์จัดเก็บสำหรับบ้านและสำนักงาน
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
4
ก่อนประกอบ และขั้นตอนประกอบ
BEFORE ASSEMBLY · ASSEMBLY

รับกล่องและตรวจของ Unboxing

  • เปิดกล่องบนพื้นที่ปูผ้า/กระดาษลัง ห้ามใช้คัตเตอร์กรีดลึก — แผ่นโพลีคาร์บอเนตเป็นรอยง่าย
  • นับชิ้นส่วนเทียบกับใบประกอบในกล่อง: แผ่นข้าง/เสา แผ่นชั้น แผ่นหลัง บาน 3 บาน ขาปรับระดับ ถุงน็อต
  • ตรวจรอยบุบ สีถลอก บานแตก — ถ้าพบถ่ายรูปไว้ก่อนประกอบ แล้วแจ้งฝ่ายบริการพร้อมรหัสสินค้า
  • ฟิล์มกันรอยบนบาน (ถ้ามี) ลอกหลังประกอบเสร็จ
  • แยกน็อตแต่ละขนาดใส่ถ้วย ไม่ให้ปนกัน

เครื่องมือที่ควรเตรียม Tools คำแนะนำทั่วไป

  • ไขควงแฉกขนาดกลาง
  • ประแจ/ไขควงที่ให้มา (ถ้ามี)
  • ถุงมือผ้า — ขอบเหล็กคม
  • ที่วัดระดับ / แอปในมือถือ
  • สว่าน + พุก (ยึดผนัง)
  • ผ้าปูพื้น / กระดาษลัง
ประกอบคนเดียวได้ มีคนช่วยจับจะเร็วขึ้น · เวลาประกอบขึ้นกับความชำนาญ ⚠ ยังไม่ได้ยืนยัน · ห้ามใช้สว่านไฟฟ้าขันน็อตแรงเกิน เกลียวรูดได้

ขั้นตอนประกอบทั่วไป Assembly order คำแนะนำทั่วไป

  1. วางชิ้นส่วนเรียงตามใบประกอบ แยกแผ่นซ้าย/ขวา บน/ล่าง ให้ชัด
  2. ตั้งโครงด้านข้าง ยึดเสา/แผ่นข้างซ้าย-ขวา ขันน็อตพอตึงมือ ยังไม่ขันแน่น
  3. ใส่แผ่นชั้นจากล่างขึ้นบน ตามตำแหน่งรูในใบประกอบ — กลุ่มนี้มีช่องเก็บ 3 ช่อง
  4. ใส่แผ่นหลัง ช่วยจับฉากตู้ให้ตรง แล้วใส่แผ่นหลังตู้ + ขอบกั้นบน
  5. ใส่ขาปรับระดับ หมุนเข้าให้สูงเท่ากันทุกขาก่อน
  6. ขันน็อตแน่นทั้งหมด ไล่ทีละมุมแบบทแยง ตู้จะไม่เบี้ยว
  7. ติดบานเปิดขึ้น 3 บาน ตามใบประกอบ แล้วทดลองยก-ดันเข้า-ดึงออก-ปิดทุกบาน (หน้า 6)
  8. ตั้งตู้เข้าที่ ปรับขา ยึดผนัง (หน้า 6–7) ก่อนวางของ
ลำดับข้างบนเป็นลำดับทั่วไปของตู้เหล็กแบบนี้ ให้ใช้คู่กับใบประกอบในกล่อง เสมอ ถ้าใบประกอบระบุต่างจากนี้ให้ทำตามใบประกอบ · คู่มือนี้ไม่ระบุจำนวนน็อตและรหัสชิ้นส่วน

ภาพลำดับประกอบแบบย่อ สีแดง = ชิ้นที่ใส่ในขั้นนั้น คำแนะนำทั่วไป

1 ตั้งเสา/แผ่นข้างซ้าย-ขวา
2 ใส่แผ่นชั้น 4 แผ่น (รวมหลังตู้)
3 ใส่แผ่นหลัง + ขอบกั้นบน
4 ติดบานเปิดขึ้น 3 บาน

ภาพวาดอย่างง่ายตามสัดส่วนกลุ่ม SBC-W32-4 (ตัวอย่างกว้าง 80 ซม.) เพื่อให้เห็นลำดับ ไม่ใช่แบบประกอบจริง — ตำแหน่งรูและวิธียึดให้ดูใบประกอบในกล่อง

ระวังขณะประกอบ — สวมถุงมือ ขอบแผ่นเหล็กอาจคม · ห้ามวางของหรือพิงตู้ขณะน็อตยังไม่แน่น · เด็กเล็กต้องอยู่ห่าง (น็อตเล็กกลืนได้) · ห้ามเหยียบ/กดน้ำหนักบนแผ่นบาน
คู่มือตู้หนังสือเหล็ก บานเปิดขึ้น แผ่นโพลีคาร์บอเนต กันฝุ่น · กลุ่ม SBC-W32-4 · รหัส 35379–35387 หน้า 5 / 8
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ อุปกรณ์ และเฟอร์นิเจอร์จัดเก็บสำหรับบ้านและสำนักงาน
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
5
ใช้บานเปิดขึ้น และปรับขาระดับ
FLIP-UP DOOR · LEVELING

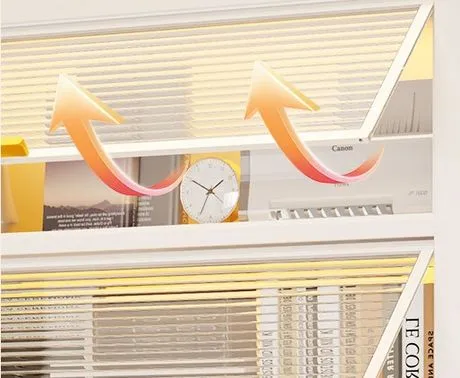

ยกบานขึ้นแล้วดันเข้าด้านใน
ยกขึ้น → ดันเข้า — บานเลื่อนเข้าไปเก็บใต้เพดานช่อง หยุดค้างไว้ได้ ช่องเปิดโล่งทั้งความกว้าง ตามข้อมูลสินค้า

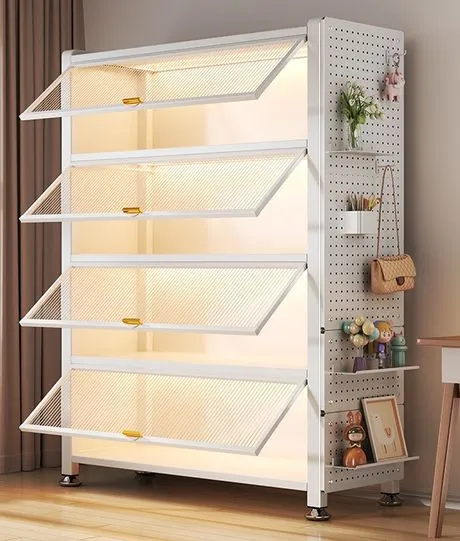

ตู้ที่ยกบานขึ้นทุกบาน
ยกบานขึ้น — บานยกได้ถึงแนวนอน (90°) ก่อนดันเข้า · ภาพตู้ขาวครีม · แผงแขวนด้านข้างในภาพเป็นของประกอบฉาก ⚠ ยังไม่ได้ยืนยัน ว่ารวมในสินค้าหรือไม่ — สอบถามฝ่ายขาย

เปิดบาน Open

  1. เกี่ยวนิ้วที่มือจับสีเหลืองขอบล่างของบาน
  2. ยกขึ้นช้า ๆ จนบานอยู่ในแนวนอน
  3. ดันบานเข้าไปด้านในจนสุด บานจะเก็บอยู่ใต้เพดานช่อง หยิบของได้สะดวก

ปิดบาน Close

  1. จับมือจับ ดึงบานออกมาจนสุดราง
  2. ลดบานลงช้า ๆ ประคองจนปิด อย่าปล่อยตกกระแทก
  3. ถ้าบานติด ให้ดูว่าของในช่องดันบานอยู่หรือไม่ (หน้า 8)
จัดของให้บานดันเข้าได้: ตอนบานดันเก็บ บานจะกินพื้นที่ใต้เพดานช่องเล็กน้อย — เว้นช่องว่างเหนือของ 3–4 ซม. คำแนะนำทั่วไป · ห้ามแขวน/วางของบนบานที่เปิดอยู่ · ห้ามเด็กโหนบาน · บานช่วยกันฝุ่นได้ดี แต่ไม่ใช่ตู้ปิดสนิทกันน้ำ/กันความชื้น

ปรับขาระดับ Leveling

ขาปรับระดับ
ขาปรับระดับ — ปรับได้ประมาณ 1–2 ซม. ตามข้อมูลสินค้า
  1. ตั้งตู้ในตำแหน่งจริง ก่อนใส่ของ (ตู้เปล่าปรับง่าย)
  2. วางที่วัดระดับบนหลังตู้ ทั้งซ้าย-ขวา และหน้า-หลัง
  3. มุมที่ต่ำ: หมุนขาออก · มุมที่สูง: หมุนเข้า · ปรับทีละน้อย
  4. กดมุมตู้ทีละมุม ต้องไม่โยก ขาทั้ง 4 แตะพื้นครบ
  5. ให้ตู้เอนไปทางผนังเล็กน้อยดีกว่าเอนมาด้านหน้า — ตู้ไม่หงาย และบานปิดลงได้สนิท คำแนะนำทั่วไป
  6. พื้นต่างระดับเกิน 1–2 ซม. อย่าหมุนขาออกจนเกลียวเหลือน้อย ให้รองแผ่นยาง/ไม้ใต้ขาแทน
คู่มือตู้หนังสือเหล็ก บานเปิดขึ้น แผ่นโพลีคาร์บอเนต กันฝุ่น · กลุ่ม SBC-W32-4 · รหัส 35379–35387 หน้า 6 / 8
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ อุปกรณ์ และเฟอร์นิเจอร์จัดเก็บสำหรับบ้านและสำนักงาน
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
6
ยึดผนังกันล้ม จัดของ และดูแลรักษา
WALL ANCHOR · LOADING · CARE

ยึดผนังกันล้ม Anti-tip คำแนะนำทั่วไป

กลุ่ม SBC-W32-4 สูง 114 ซม. — ควรยึดผนัง โดยเฉพาะห้องเด็ก หรือเมื่อวางของหนักบนหลังตู้
  1. อุปกรณ์ยึดผนังมีในกล่องหรือไม่ ยังไม่ยืนยัน ⚠ ยังไม่ได้ยืนยัน — ถ้าไม่มี ใช้ฉากเหล็ก L หรือสายรัดกันล้มเฟอร์นิเจอร์ (ซื้อแยก)
  2. ยึดที่ส่วนบนของตู้ (เสาหลัง/แผ่นหลังส่วนบน) เข้ากับผนัง 2 จุด ซ้าย-ขวา
  3. ผนังปูน/อิฐ: พุกพลาสติก · ผนังเบา: ยึดเข้าโครงคร่าวหรือใช้พุกผนังเบา
  1. ตรวจท่อน้ำ/สายไฟในผนังก่อนเจาะ
  2. เจาะผนังไม่ได้ (ห้องเช่า): วางของหนักไว้ช่องล่าง และไม่วางของหนักบนหลังตู้
  3. ตรวจจุดยึดทุก 3–6 เดือน

จัดของให้ปลอดภัย Loading คำแนะนำทั่วไป

ตำแหน่งควรวาง
บนหลังตู้ของตกแต่ง กระถางเล็ก นาฬิกา ของเบาที่หยิบบ่อย — ใช้เป็นโต๊ะวางของได้ แต่อย่านั่ง/ยืน
ช่องบนของเบา: หนังสือเล่มเล็ก ของสะสม เครื่องเขียน กล่องเล็ก
ช่องกลางหนังสือที่ใช้บ่อย เอกสาร ของเล่นชิ้นเล็ก
ช่องล่างสุดของหนัก: หนังสือเล่มใหญ่ แฟ้มหนา กล่องเอกสาร ของเล่นชิ้นใหญ่ — ช่วยให้ตู้มั่นคง

ทำความสะอาดและดูแลรักษา Maintenance คำแนะนำทั่วไป

ความถี่สิ่งที่ทำ
ทุกสัปดาห์ปัดฝุ่นหลังตู้และร่องลอนของบานด้วยแปรงขนนุ่ม/ผ้าไมโครไฟเบอร์ · ถูพื้นใต้ตู้ (ฐานยกสูง)
เมื่อเปื้อนโครงเหล็ก: ผ้าชุบน้ำหมาดหรือน้ำยาล้างจานอ่อน ๆ แล้วเช็ดแห้งทันที · บาน: ผ้านุ่มชุบน้ำสบู่อ่อน เช็ดตามแนวลอน
ทุก 3–6 เดือนขันน็อตโครงและจุดยึดบาน · ตรวจว่าตู้ไม่โยก · ตรวจจุดยึดผนัง
เมื่อสีถลอกเช็ดแห้ง แต้มสีกันสนิมสีใกล้เคียงทันที ก่อนสนิมลาม
ห้ามใช้กับบานทินเนอร์ อะซิโตน แอลกอฮอล์เข้มข้น น้ำยาที่มีตัวทำละลาย ฝอยขัด ผงขัด — แผ่นโพลีคาร์บอเนตจะขุ่น เป็นรอย หรือแตกลาย
ตำแหน่งวางเลี่ยงแดดส่องตรงนาน ๆ และความร้อน (ใกล้เตา ฮีตเตอร์ หลอดไฟร้อน) — แผ่นบานซีด/เปลี่ยนรูปได้ · ไม่วางนอกบ้าน/จุดโดนฝน
คู่มือตู้หนังสือเหล็ก บานเปิดขึ้น แผ่นโพลีคาร์บอเนต กันฝุ่น · กลุ่ม SBC-W32-4 · รหัส 35379–35387 หน้า 7 / 8
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ อุปกรณ์ และเฟอร์นิเจอร์จัดเก็บสำหรับบ้านและสำนักงาน
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
7
แก้ปัญหาเบื้องต้น คำถามที่พบบ่อย และติดต่อ
TROUBLESHOOTING · FAQ · CONTACT
อาการสาเหตุที่เป็นไปได้วิธีแก้
ตู้โยก / สั่นขาปรับระดับไม่แตะพื้นครบ · พื้นไม่เรียบ · น็อตยังไม่แน่นปรับขา (หน้า 6) จนกดทุกมุมไม่โยก · ขันน็อตไล่ทแยง
ตู้เอียง / เบี้ยวขันน็อตแน่นก่อนใส่แผ่นหลัง · ขาข้างหนึ่งยาวกว่ามากคลายน็อต จัดฉาก ใส่แผ่นหลังแล้วค่อยขันแน่น · ตั้งขาเท่ากันแล้วปรับใหม่
ดันบานเข้าไม่สุดของในช่องสูงชนบาน · ตู้เบี้ยว ช่องแคบข้างหนึ่งลดความสูงของ/เว้นช่องเหนือของ 3–4 ซม. · ตรวจระดับและฉากตู้
บานไม่ค้าง ตกลงมาเองยังดันเข้าไม่สุด · ตู้เอนมาด้านหน้าดันบานเข้าให้สุด · ปรับขาให้ตู้เอนไปหลังเล็กน้อย
บานปิดไม่สนิท มีช่องของยื่นเกินขอบชั้น · บานติดตั้งเยื้อง · ตู้ไม่ได้ฉากจัดของถอยเข้า · คลายน็อตจุดยึดบาน จัดตรงแล้วขันใหม่ · ปรับขาระดับ
บานฝืด มีเสียงเสียดสีฝุ่นสะสม · ตู้บิด · น็อตจุดยึดบานแน่นเกินทำความสะอาดฝุ่น · ปรับระดับ · คลายน็อตจุดยึดบานเล็กน้อย
รูน็อตไม่ตรงใส่ชิ้นกลับด้าน/สลับซ้าย-ขวา · ขันจุดอื่นแน่นเกินไปก่อนเทียบใบประกอบในกล่อง · คลายทุกจุดให้หลวมแล้วใส่ใหม่ · ห้ามเจาะรูเพิ่มเอง
น็อตหาย / เกลียวรูดหล่นตอนแกะกล่อง · ใช้สว่านขันแรงเกินขันด้วยไขควงมือ · แจ้งฝ่ายบริการพร้อมรหัสสินค้า (เช่น 35379)
บานขุ่น / เป็นรอย / แตกลายเช็ดด้วยแอลกอฮอล์/ทินเนอร์ · ฝอยขัด · โดนแดด/ความร้อนใช้ผ้านุ่มกับน้ำสบู่อ่อนเท่านั้น · ย้ายตู้ให้พ้นแดดและความร้อน
สีถลอก / เริ่มเป็นสนิมลากตู้บนพื้น · น้ำขัง/ความชื้น · ของมีคมขูดขัดเบา ๆ เช็ดแห้ง แต้มสีกันสนิม · ยกตู้เวลาย้าย อย่าลาก

คำถามที่พบบ่อย FAQ

รับน้ำหนักได้เท่าไร?ยังไม่มีตัวเลขยืนยันน้ำหนักต่อชั้น — สอบถามฝ่ายขาย · วางของหนักไว้ช่องล่างและกระจายน้ำหนักเสมอ
มีล้อไหม เลื่อนได้ไหม?ค่าเริ่มต้นเป็นขาปรับระดับ (ตั้งพื้น ไม่มีล้อ) · ย้ายตู้ให้เอาของออกก่อน แล้วยกสองคน อย่าลาก
ล็อกได้ไหม?ไม่มีกุญแจล็อก บานเปิดด้วยมือจับ — ไม่เหมาะเก็บของมีค่าหรือยา/สารเคมีที่ต้องกันเด็ก
กันฝุ่นได้แค่ไหน?บานปิดเต็มหน้าช่อง ช่วยลดฝุ่นได้มาก แต่ไม่ใช่ตู้ปิดสนิท ไม่กันน้ำ/ความชื้น
ลึก 32 กับ 42 ต่างกันอย่างไร?32 ซม. พอสำหรับหนังสือทั่วไป ประหยัดพื้นที่ · 42 ซม. ใส่กล่อง ตะกร้า ของเล่นใหญ่ได้ (ดูหน้า 3) — กลุ่มนี้ลึก 32 ซม.
ใช้เป็นตู้เสื้อผ้า/ตู้ในครัวได้ไหม?ได้ เช่น พับเสื้อใส่กล่อง หรือเก็บภาชนะ/ของแห้ง · ไม่วางเตา หม้อร้อน หรือของร้อนชิดบาน
ประกอบยากไหม?ส่งแยกชิ้น ใช้ไขควงตามใบประกอบในกล่อง · คนเดียวทำได้
รุ่นในกลุ่มนี้ต่างกันอย่างไร?SBC-W32-4 ทุกรหัสสีขาวครีม ลึก 32 สูง 114 ซม. 4 ชั้น 3 บาน — ต่างกันแค่ความกว้าง 35–120 ซม. (หน้า 2)
ติดต่อฝ่ายบริการ ปัญญาเคมีภัณฑ์ · LINE @PYCM · โทร 02-114-7416 กด 2 · www.panyachemipan.com — แจ้งรหัสสินค้า (กลุ่ม SBC-W32-4 รหัส 35379–35387) พร้อมรูปถ่ายอาการ · หากสินค้าผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์
คู่มือการประกอบและใช้งาน ตู้หนังสือเหล็ก บานเปิดขึ้น แผ่นโพลีคาร์บอเนต กันฝุ่น สีขาวครีม 4 ชั้น 3 บาน ลึก 32 สูง 114 ซม. กลุ่ม SBC-W32-4 (รหัส 35379–3

สนใจสินค้านี้ หรือมีคำถามเรื่องการใช้งาน?

ทีมงานปัญญาเคมีภัณฑ์ยินดีให้คำแนะนำ สอบถามรุ่น ขนาด อะไหล่ และวิธีใช้งานได้ทุกวัน

💬 ทัก LINE @PYCM📞 02-114-7416

ดูรายละเอียดสินค้า

คู่มือการใช้งานอื่น ๆ

📘 ดูคู่มือการใช้งานทั้งหมด →
