คู่มือการประกอบและใช้งาน · USER MANUAL
ตู้เก็บของในครัว โครงเหล็กพ่นสี บานเปิดขึ้น กันฝุ่น
4 ชั้น 3 บาน · 100×32×120 ซม. · Kitchen Storage Cabinet · Powder-coated Steel · Flip-up Dustproof Doors
รหัสสินค้า 35368
รุ่น KDC-100-4
ตู้เก็บของในครัว บานเปิดขึ้น ภาพประกอบรุ่น KDC-100-4
ภาพจริงของรุ่น 5 ชั้น 4 บาน ใช้ประกอบ — รุ่น KDC-100-4 มี 4 ชั้น 3 บาน วัสดุ/บาน/ขา แบบเดียวกัน ดูจำนวนชั้นจากภาพวาดด้านขวา · ภาพสินค้าอาจต่างจากของจริงเล็กน้อย
ชั้นบนเปิดโล่งบาน 1บาน 2บาน 3กว้าง 100 ซม.สูง 120 ซม.
ด้านหน้า KDC-100-4
ลึก 32 ซม.ด้านข้าง (หลังอยู่ขวา)

ภาพวาดตามสัดส่วนกว้าง/ลึก/สูงของรุ่นนี้ · ความสูงของแต่ละช่องเป็นภาพประกอบ (ไม่ได้วัดจริง)

100×32×120ซม.กว้าง × ลึก × สูง
4 ชั้น 3 บานชั้นบนโล่ง + ช่องมีบาน
70มม.ขอบกั้นรอบชั้นบนสุด
14.5กก.น้ำหนักรวมกล่อง
ข้อมูลหลัก
เหมาะกับ: วางไมโครเวฟ เตาอบ หม้อหุงข้าว จานชาม ของแห้ง ในครัวบ้าน คอนโด หอพัก ร้านเล็ก · สูงระดับอก วางไมโครเวฟ/หม้อหุงข้าวชั้นบน เก็บจานชามช่องล่าง
จุดเด่น: บานเปิดขึ้นช่วยกันฝุ่นและแมลง · แผ่นหลังเหล็ก · ขอบกั้นชั้นบน 70 มม. · ฐานยกสูง + ขาปรับระดับ
ต้องรู้ก่อนซื้อ: ลึกเพียง 32 ซม. — วัดความลึกเครื่องใช้ไฟฟ้าก่อน · ไม่มีล้อ · ต้องประกอบเอง · ต้องยึดผนังกันล้ม (ตู้สูง 120 ซม.)

ตารางสเปกของรุ่น KDC-100-4 Specifications ตามข้อมูลสินค้า

รหัสสินค้า / รุ่น35368 · KDC-100-4
ขนาดตู้ (กว้าง × ลึก × สูง)100 × 32 × 120 ซม.
จำนวนชั้น / บาน4 ชั้น — ชั้นบนสุดเปิดโล่ง + ช่องมีบานประตู 3 บาน
แบบบานประตูบานเปิดขึ้น (ยกขึ้นเปิด) แผ่นหน้าลอนใสขุ่น มองเห็นของด้านในรำไร มีมือจับสีทองที่ขอบล่าง
วัสดุโครงเหล็กกล้าคาร์บอน พ่นสี (ชั้นสีพ่น + ชั้นกันสนิม) · สีเทาเข้ม
แผ่นหลังแผ่นหลังเหล็ก ถอดแยกได้
ขอบกั้นชั้นบนสุดสูง 70 มม. มุมโค้งมน กันของตกหล่น (ตามผู้ผลิต)
ฐาน / ขาฐานยกสูงจากพื้น + ขาปรับระดับ (ไม่มีล้อ · ตั้งพื้น)
การจัดส่งแยกชิ้นในกล่อง ต้องประกอบเอง · กล่อง 104×37.5×20 ซม.
น้ำหนักรวมกล่อง14.5 กก. (รวมบรรจุภัณฑ์)
น้ำหนักที่รับได้ต่อชั้น / ความหนาเหล็กไม่มีข้อมูลยืนยัน — สอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน

สารบัญ Contents

1 เลือกรุ่น เทียบ 9 แบบ · หน้า 22 ชิ้นส่วนตู้และหน้าที่ · หน้า 33 ก่อนประกอบ + ขั้นตอนประกอบ · หน้า 44 ปรับขา ยึดผนัง วางเครื่องใช้ไฟฟ้า · หน้า 55 จัดของ ใช้บาน ดูแลรักษา · หน้า 66 แก้ปัญหา คำถามที่พบบ่อย ติดต่อ · หน้า 7
คู่มือตู้เก็บของในครัว โครงเหล็กพ่นสี บานเปิดขึ้น กันฝุ่น · รุ่น KDC-100-4 · รหัสสินค้า 35368 หน้า 1 / 7
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ อุปกรณ์ และของใช้สำหรับครัวและร้านค้า
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
1
เลือกรุ่น — เทียบ 9 แบบในกลุ่มเดียวกัน
MODEL SELECTION GUIDE
รหัสสินค้ารุ่นกว้าง×ลึก×สูง (ซม.)จำนวนชั้นบานประตูกล่องพัสดุ (ซม.)น้ำหนักรวม (กก.)
35361KDC-60-360×32×853 ชั้น2 บาน + ชั้นบนโล่ง78×36.5×137.65
35362KDC-60-460×32×1204 ชั้น3 บาน + ชั้นบนโล่ง74×38×2010.65
35363KDC-60-560×32×1515 ชั้น4 บาน + ชั้นบนโล่ง82.5×37.5×23.513.5
35364KDC-80-380×32×853 ชั้น2 บาน + ชั้นบนโล่ง82.5×36.5×138.85
35365KDC-80-480×32×1204 ชั้น3 บาน + ชั้นบนโล่ง82×37.5×20.512.5
35366KDC-80-580×32×1515 ชั้น4 บาน + ชั้นบนโล่ง82.5×37.5×2415.8
35367KDC-100-3100×32×853 ชั้น2 บาน + ชั้นบนโล่ง105×36.5×13.510.4
35368KDC-100-4100×32×1204 ชั้น3 บาน + ชั้นบนโล่ง104×37.5×2014.5
35369KDC-100-5100×32×1515 ชั้น4 บาน + ชั้นบนโล่ง103×37.5×2318.5

แถวที่ไฮไลต์ = รุ่นของคู่มือฉบับนี้ · ทุกแบบลึก 32 ซม. ชั้นบนสุดเปิดโล่ง บานเปิดขึ้นแบบเดียวกัน ต่างกันที่ความกว้าง (60/80/100 ซม.) และความสูง (85/120/151 ซม.) · น้ำหนักรวม = น้ำหนักกล่องพัสดุ ตามข้อมูลสินค้า

ภาพเทียบขนาด 9 แบบ วาดตามสัดส่วนจริง

KDC-60-3
60×85
KDC-60-4
60×120
KDC-60-5
60×151
KDC-80-3
80×85
KDC-80-4
80×120
KDC-80-5
80×151
KDC-100-3
100×85
KDC-100-4
100×120
KDC-100-5
100×151

เลือกตามพื้นที่และของที่จะวาง How to choose คำแนะนำทั่วไป

1) วัดพื้นที่ก่อนวัดช่องที่จะวาง กว้าง × ลึก × สูง แล้วเผื่อซ้าย-ขวาอย่างน้อย 2–3 ซม. เพื่อให้ยกบานและเข็นเข้าที่ได้ · ตู้ลึก 32 ซม. ไม่รวมบัวผนัง/ปลั๊กด้านหลัง
2) ไมโครเวฟ / เตาอบไมโครเวฟทั่วไปกว้างราว 45–50 ซม. → ควรเลือกกว้าง 60 ซม. ขึ้นไป · ถ้าจะวางไมโครเวฟคู่หม้อหุงข้าวในชั้นเดียว เลือก80 หรือ 100 ซม.
3) ระวังความลึกเครื่องใช้ไฟฟ้าหลายรุ่นลึกเกิน 32 ซม. — วัดเครื่องจริง ถ้าลึกกว่าตู้ ให้วางบนชั้นบนสุด (เปิดโล่ง) เท่านั้น ไม่ควรวางยื่นออกนอกขอบ
4) เลือกความสูง85 ซม. ใช้เป็นโต๊ะวางของ/เคาน์เตอร์เสริม · 120 ซม. หยิบของสะดวกทุกช่อง · 151 ซม. เก็บได้มากที่สุด เหมาะห้องพื้นที่น้อยที่ต้องการเก็บแนวสูง
5) ของหนัก/ของเยอะเก็บกระทะ หม้อ ถังข้าว เลือกตู้กว้าง 80–100 ซม. แล้ววางไว้ช่องล่างสุด · น้ำหนักที่รับได้ต่อชั้น สอบถามฝ่ายขาย
6) ใช้งานอื่นเป็นตู้รองเท้า ตู้เก็บของใช้เด็ก ตู้ของใช้ในห้องน้ำ (บริเวณแห้ง) หรือตู้เอกสารในออฟฟิศได้ — ใช้รุ่นเดิม ไม่มีอุปกรณ์เสริม
ลูกค้าถามบ่อย: "ใส่ไมโครเวฟในช่องที่มีบานได้ไหม?"วางได้ถ้าขนาดเครื่องเล็กกว่าช่อง แต่ขณะใช้งานต้องยกบานเปิดค้างไว้ เพื่อเปิดประตูไมโครเวฟและระบายความร้อน — ถ้าใช้ไมโครเวฟทุกวัน แนะนำวางบนชั้นบนสุดที่เปิดโล่ง (มีขอบกั้น 70 มม. กันเลื่อนตก) คำแนะนำทั่วไป
คู่มือตู้เก็บของในครัว โครงเหล็กพ่นสี บานเปิดขึ้น กันฝุ่น · รุ่น KDC-100-4 · รหัสสินค้า 35368 หน้า 2 / 7
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ อุปกรณ์ และของใช้สำหรับครัวและร้านค้า
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
2
ชิ้นส่วนตู้และหน้าที่
CABINET PARTS
ชิ้นส่วนตู้เก็บของในครัวพร้อมหมายเลข12345678
ภาพจริงรุ่น 5 ชั้น — หมายเลขตรงกับตาราง · รุ่น KDC-100-4 มี 4 ชั้น 3 บาน ชิ้นส่วนแบบเดียวกัน
1ขอบกั้นชั้นบนสุดสูง 70 มม. มุมโค้งมน กันของบนชั้นบนสุดเลื่อนตกด้านหลัง/ด้านข้าง
2ชั้นบนสุด (เปิดโล่ง)วางไมโครเวฟ เตาอบ หม้อหุงข้าว กระถางต้นไม้ ของตกแต่ง
3เสาโครงเหล็กเสา 4 มุม รับน้ำหนักทั้งตู้ ยึดชั้นและแผ่นข้างด้วยน็อต
4แผ่นข้างเหล็กปิดด้านข้างทึบ กันฝุ่นและกันของตกด้านข้าง
5บานเปิดขึ้น แผ่นลอนใสขุ่นยกขึ้นเพื่อเปิด ปล่อยลงเพื่อปิด มองเห็นของด้านในรำไร — รุ่นนี้มี 3 บาน
6มือจับบานแถบสีทองที่ขอบล่างของบาน ใช้นิ้วเกี่ยวยกขึ้น
7ฐานยกสูงยกตัวตู้พ้นพื้น ช่วยกันชื้น และกวาด/ถูใต้ตู้ได้
8ขาปรับระดับหมุนเกลียวขึ้น-ลง ให้ตู้ตั้งตรงบนพื้นไม่เรียบ (ดูหน้า 5)
—แผ่นหลังเหล็กปิดด้านหลังทึบ ถอดแยกได้ (มองไม่เห็นในภาพนี้)
—แผ่นชั้นแผ่นเหล็กแต่ละชั้น วางของในช่องที่มีบาน

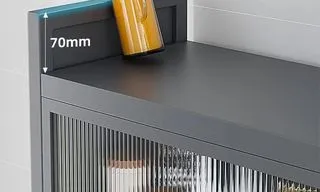

ขอบกั้นชั้นบนสุด 70 มม.
ขอบกั้น 70 มม. — มุมโค้งมน ลดการกระแทกและกันของตก

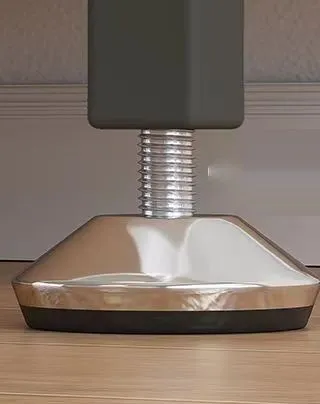

ขาปรับระดับ
ขาปรับระดับ — แกนเกลียวใต้เสา หมุนเพื่อปรับความสูงแต่ละมุม

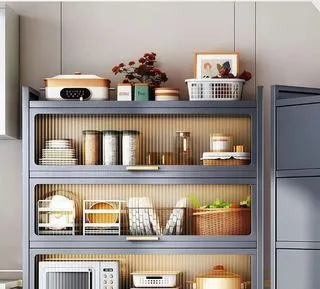

ตู้เมื่อยกบานเปิดขึ้น
เมื่อยกบานขึ้น — มองเห็นและหยิบของในช่องได้เต็มความกว้าง

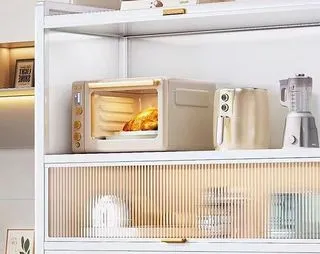

วางเตาอบบนชั้นบน
ชั้นบนวางเครื่องใช้ไฟฟ้า — ภาพตัวอย่างตู้สีขาว (สินค้าจริงสีเทาเข้ม)
ชื่อชิ้นส่วนเรียกตามลักษณะที่เห็นในภาพสินค้า จำนวนน็อต/รหัสชิ้นส่วนให้ดูจากใบประกอบที่อยู่ในกล่อง · สีของตู้: สีเทาเข้ม (สีอื่น สอบถามฝ่ายขาย) · ภาพสินค้าอาจต่างจากของจริงเล็กน้อย
คู่มือตู้เก็บของในครัว โครงเหล็กพ่นสี บานเปิดขึ้น กันฝุ่น · รุ่น KDC-100-4 · รหัสสินค้า 35368 หน้า 3 / 7
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ อุปกรณ์ และของใช้สำหรับครัวและร้านค้า
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
3
ก่อนประกอบ และขั้นตอนประกอบ
BEFORE ASSEMBLY · ASSEMBLY

รับกล่องและตรวจของ Unboxing

  • กล่องรุ่น KDC-100-4 ขนาด 104×37.5×20 ซม. น้ำหนักรวม 14.5 กก. — ยกเข้าบ้านสองคน
  • เปิดกล่องบนพื้นที่ปูกระดาษลัง/ผ้า กันสีถลอกและพื้นเป็นรอย
  • นับชิ้นส่วนเทียบกับใบประกอบในกล่อง ก่อนเริ่ม: เสา แผ่นข้าง แผ่นหลัง แผ่นชั้น บาน 3 บาน ขาปรับระดับ ถุงน็อต
  • ตรวจรอยบุบ สีถลอก บานแตกร้าว — ถ้าพบถ่ายรูปไว้ก่อนประกอบ แล้วแจ้งฝ่ายบริการ
  • แยกน็อตแต่ละขนาดใส่ถ้วย ไม่ให้หายหรือปนกัน

เครื่องมือที่ควรเตรียม Tools คำแนะนำทั่วไป

  • ไขควงแฉก (ขนาดกลาง)
  • ประแจหกเหลี่ยม (ถ้ามีในถุงน็อต)
  • ถุงมือผ้า — ขอบเหล็กคม
  • ที่วัดระดับน้ำ / แอประดับในมือถือ
  • สว่าน + พุก (ถ้ายึดผนัง)
  • ผ้าปูพื้น / กระดาษลัง
ควรประกอบ 2 คน · เวลาประกอบขึ้นกับความชำนาญ ไม่มีข้อมูลยืนยัน ⚠ ยังไม่ได้ยืนยัน · ห้ามใช้สว่านไฟฟ้าขันน็อตแรงเกิน จะทำให้เกลียวรูด

ขั้นตอนประกอบทั่วไป Assembly order คำแนะนำทั่วไป

  1. ใส่ขาปรับระดับ หมุนเกลียวขาเข้ากับปลายเสาด้านล่างทั้ง 4 ต้น หมุนให้สูงเท่ากันก่อน
  2. ประกอบโครงด้านข้าง ยึดเสากับแผ่นข้างเหล็กทีละด้าน (ซ้าย/ขวา) ขันน็อตพอตึงมือ ยังไม่ขันแน่น
  3. ใส่แผ่นชั้น จากล่างขึ้นบน ยึดเข้ากับเสา/แผ่นข้างตามตำแหน่งรูในใบประกอบ — รุ่นนี้ 4 ชั้น
  4. ใส่แผ่นหลังเหล็ก ช่วยจับฉากตู้ให้ตรง ตรวจว่าเสาไม่บิด
  5. ใส่ชั้นบนสุด + ขอบกั้น ตามใบประกอบ
  6. ขันน็อตแน่นทั้งหมด เมื่อทุกชิ้นเข้ารูปแล้ว ขันไล่ทีละมุมแบบทแยง จะได้ตู้ไม่เบี้ยว
  7. ติดบานเปิดขึ้น 3 บาน ตามตำแหน่งบานพับ/รางในใบประกอบ แล้วลองยกขึ้น-ปล่อยลงทุกบาน
  8. ตั้งตู้เข้าที่ ปรับขา ยึดผนัง (หน้า 5) ก่อนเริ่มวางของ
ลำดับข้างบนเป็นลำดับทั่วไปของตู้เหล็กแบบนี้ ให้ใช้คู่กับใบประกอบในกล่อง เสมอ — ถ้าใบประกอบระบุลำดับต่างจากนี้ ให้ทำตามใบประกอบ · คู่มือนี้ไม่ระบุจำนวนน็อตและรหัสชิ้นส่วน เพราะอาจต่างตามล็อตที่จัดส่ง

ภาพลำดับประกอบแบบย่อ สีแดง = ชิ้นที่ใส่ในขั้นนั้น คำแนะนำทั่วไป

1 ใส่ขาปรับระดับ 4 ต้น
2 ประกอบเสา + แผ่นข้าง
3 ใส่แผ่นชั้น 4 ชั้น + แผ่นหลัง
4 ติดบานเปิดขึ้น 3 บาน

ภาพวาดอย่างง่ายตามสัดส่วนรุ่น KDC-100-4 เพื่อให้เห็นลำดับ ไม่ใช่แบบประกอบจริง — ตำแหน่งรู น็อต และวิธียึดให้ดูใบประกอบในกล่อง

ระวังขณะประกอบ — สวมถุงมือทุกครั้ง ขอบแผ่นเหล็กและมุมบานอาจคม · ห้ามวางของหรือพิงตู้ขณะน็อตยังไม่แน่น · อย่าให้เด็กอยู่ใกล้ระหว่างประกอบ (น็อตขนาดเล็กกลืนได้) · บานลอนใสขุ่นห้ามกดน้ำหนักลงตรงกลางบาน
คู่มือตู้เก็บของในครัว โครงเหล็กพ่นสี บานเปิดขึ้น กันฝุ่น · รุ่น KDC-100-4 · รหัสสินค้า 35368 หน้า 4 / 7
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ อุปกรณ์ และของใช้สำหรับครัวและร้านค้า
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
4
ปรับขาระดับ ยึดผนัง และวางเครื่องใช้ไฟฟ้า
LEVELING · WALL ANCHOR · APPLIANCES
ขาปรับระดับ
ขาปรับระดับ — หมุนตามเข็มนาฬิกา/ทวนเข็ม เพื่อเพิ่ม-ลดความสูงทีละมุม

ปรับขาระดับ Leveling

  1. ตั้งตู้ในตำแหน่งจริง ก่อนวางของ (ตู้เปล่าปรับง่ายที่สุด)
  2. วางที่วัดระดับบนชั้นบนสุด ทั้งแนวซ้าย-ขวา และหน้า-หลัง
  3. มุมที่ต่ำ: หมุนขาออกให้ยาวขึ้น · มุมที่สูง: หมุนเข้า · ปรับทีละน้อย
  4. กดมุมตู้ทีละมุม ต้องไม่โยก ขาทั้ง 4 ต้องแตะพื้นครบ
  5. ให้ตู้เอนไปด้านหลัง (ชิดผนัง) เล็กน้อยดีกว่าเอนมาด้านหน้า — บานจะปิดลงเองได้ดีขึ้นและตู้ไม่หงาย คำแนะนำทั่วไป
  6. อย่าหมุนขาออกยาวจนเกลียวเหลือน้อย ถ้าพื้นต่างระดับมาก ให้รองแผ่นยาง/ไม้ใต้ขาแทน

ยึดผนังกันล้ม Anti-tip wall anchor คำแนะนำทั่วไป

รุ่น KDC-100-4 สูง 120 ซม. — ต้องยึดผนังกันล้ม ตู้สูงและลึกเพียง 32 ซม. ถ้าเปิดบานแล้วดึง/ปีน หรือวางของหนักไว้ชั้นบน ตู้อาจหงายมาด้านหน้าได้ โดยเฉพาะบ้านที่มีเด็ก
  1. อุปกรณ์ยึดผนังมีในกล่องหรือไม่ ยังไม่ยืนยัน ⚠ ยังไม่ได้ยืนยัน — ถ้าไม่มี ใช้ฉากเหล็ก L เล็ก หรือสายรัดกันล้มเฟอร์นิเจอร์ (ซื้อแยก)
  2. ยึดที่ด้านบนของตู้ (เสาหลังหรือแผ่นหลังส่วนบน) เข้ากับผนัง 2 จุด ซ้าย-ขวา
  3. ผนังปูน/อิฐ: เจาะใส่พุกพลาสติก · ผนังเบา (ยิปซัม): ต้องยึดเข้าโครงคร่าวหรือใช้พุกผนังเบา
  1. ระวังท่อน้ำ/สายไฟในผนัง ตรวจก่อนเจาะ
  2. ถ้าเจาะผนังไม่ได้ (ห้องเช่า/คอนโด) อย่างน้อยให้วางของหนักไว้ชั้นล่าง และไม่วางของหนักชั้นบน
  3. ตรวจจุดยึดทุก 3–6 เดือน (ดูตารางดูแลหน้า 6)

วางไมโครเวฟ เตาอบ หม้อหุงข้าว Appliances คำแนะนำทั่วไป

ทำแบบนี้
• วางเครื่องใช้ไฟฟ้าที่ใช้บ่อยบนชั้นบนสุดที่เปิดโล่ง ระบายความร้อนได้ดีที่สุด
• เว้นระยะรอบเครื่องตามที่คู่มือเครื่องใช้ไฟฟ้านั้นกำหนด โดยเฉพาะด้านบนและด้านหลัง
• ถ้าวางในช่องมีบาน ยกบานเปิดค้างไว้ทุกครั้งที่ใช้งาน
• เดินสายไฟออกด้านหลัง/ข้าง ไม่ให้สายถูกบานหนีบ
• เครื่องต้องวางเต็มพื้นชั้น ไม่ยื่นเกินขอบหน้า
ห้าม
• ห้ามปิดบานขณะเครื่องใช้ไฟฟ้ากำลังทำงานหรือยังร้อน — ความร้อนสะสม บานลอนอาจเสียรูป
• ห้ามวางเตาแก๊ส เตาถ่าน หรือสิ่งที่มีเปลวไฟในตู้/บนตู้
• ห้ามให้ไอน้ำจากหม้อหุงข้าว/กาต้มน้ำพ่นใส่บานโดยตรง (เกิดหยดน้ำและสนิม)
• ห้ามเสียบปลั๊กพ่วงหลายตัวพาดในตู้
คู่มือตู้เก็บของในครัว โครงเหล็กพ่นสี บานเปิดขึ้น กันฝุ่น · รุ่น KDC-100-4 · รหัสสินค้า 35368 หน้า 5 / 7
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ อุปกรณ์ และของใช้สำหรับครัวและร้านค้า
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
5
จัดของ ใช้บานเปิดขึ้น และดูแลรักษา
STORAGE · DOOR USE · CARE

จัดของให้ปลอดภัย Loading คำแนะนำทั่วไป

ตำแหน่งควรวาง
ชั้นบนสุด (โล่ง)ไมโครเวฟ เตาอบ หม้อหุงข้าว ของที่ใช้ทุกวัน · ของตกแต่ง/ต้นไม้เล็ก — ไม่ควรวางของหนักมากบนตู้สูง
ช่องบาน ด้านบนของเบา: แก้ว ถ้วย เครื่องปรุง กล่องอาหาร ซองขนม
ช่องบาน ตรงกลางจานชาม ภาชนะที่ใช้บ่อย เครื่องใช้ไฟฟ้าเล็กที่ไม่ได้ใช้งาน
ช่องบาน ล่างสุดของหนัก: หม้อ กระทะ ถังข้าว ขวดน้ำมัน น้ำดื่มแพ็ก — ช่วยถ่วงให้ตู้มั่นคง
  • กระจายน้ำหนักให้ทั่วแผ่นชั้น อย่ากองหนักจุดเดียวตรงกลาง · น้ำหนักที่รับได้ต่อชั้น สอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน
  • ของในช่องต้องไม่ดันบานจากด้านใน — เว้นช่องว่างหน้าแผ่นชั้นเล็กน้อยให้บานปิดลงสนิท
  • เก็บของเปียกให้แห้งก่อน และใช้ถาด/แผ่นรองใต้ขวดซอส น้ำมัน กันคราบและสนิม

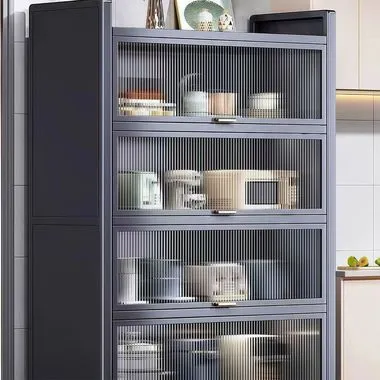

ตัวอย่างการจัดของในตู้
ตัวอย่างการจัดของ — ของใช้ประจำวางชั้นบน จานชาม/เครื่องใช้ไฟฟ้าในช่องบาน

ใช้บานเปิดขึ้นให้ถูกวิธี Flip-up door

  1. เกี่ยวมือจับสีทองที่ขอบล่างของบาน แล้วยกขึ้นตรง ๆ ช้า ๆ
  2. ระหว่างหยิบของ ให้บานอยู่ในตำแหน่งเปิดเต็มที่ ไม่ปล่อยค้างครึ่งทาง คำแนะนำทั่วไป
  3. ปิด: จับมือจับแล้วประคองลง อย่าปล่อยให้ตกกระแทก
บานเป็นแผ่นลอนใสขุ่น ไม่ใช่กระจก น้ำหนักเบา แต่ห้ามใช้เป็นที่วางของ ห้ามกด/พิงบาน และระวังเด็กเล่นยกบานแล้วปล่อยกระแทกนิ้ว · บานช่วยกันฝุ่นและแมลง แต่ไม่ใช่ตู้ปิดผนึกสนิท อาหารสดต้องเก็บในตู้เย็น

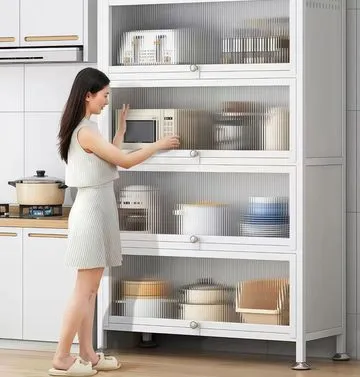

การยกบานเปิดขึ้น
ยกบานขึ้นด้วยมือจับ — ภาพตัวอย่างตู้สีขาว (สินค้าจริงสีเทาเข้ม)

ทำความสะอาดและดูแลรักษา Maintenance คำแนะนำทั่วไป

ความถี่สิ่งที่ทำ
ทุกวัน / เมื่อเปื้อนเช็ดคราบน้ำ น้ำมัน ซอส ด้วยผ้าชุบน้ำหมาด หรือน้ำยาล้างจานอ่อน ๆ แล้วเช็ดแห้งทันที โดยเฉพาะแผ่นชั้นใต้หม้อหุงข้าว
ทุกสัปดาห์ปัดฝุ่นชั้นบนและร่องลอนของบาน (ใช้แปรงขนนุ่ม) · ถูพื้นใต้ตู้ (ฐานยกสูงทำให้ถูได้)
ทุก 3–6 เดือนขันน็อตทุกจุดให้แน่น โดยเฉพาะบานพับของบานเปิดขึ้น · ตรวจขาปรับระดับว่าตู้ยังไม่โยก · ตรวจจุดยึดผนัง
เมื่อสีถลอกเช็ดให้แห้ง แต้มสีกันสนิมสีใกล้เคียงทันที ก่อนเกิดสนิมลาม
ห้ามใช้แปรงลวด ฝอยขัดเหล็ก ผงขัด ทินเนอร์ น้ำยาฟอกขาวเข้มข้น — ทำให้สีหลุดและบานลอนเป็นฝ้า · ห้ามฉีดน้ำล้างทั้งตู้
คู่มือตู้เก็บของในครัว โครงเหล็กพ่นสี บานเปิดขึ้น กันฝุ่น · รุ่น KDC-100-4 · รหัสสินค้า 35368 หน้า 6 / 7
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ อุปกรณ์ และของใช้สำหรับครัวและร้านค้า
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
6
แก้ปัญหาเบื้องต้น คำถามที่พบบ่อย และติดต่อ
TROUBLESHOOTING · FAQ · CONTACT
อาการสาเหตุที่เป็นไปได้วิธีแก้
ตู้โยก / สั่นเวลาเปิดบานขาปรับระดับไม่แตะพื้นครบ 4 ขา · พื้นไม่เรียบ · น็อตโครงยังไม่แน่นปรับขาตามหน้า 5 จนกดทุกมุมไม่โยก · ขันน็อตไล่ทแยง
ตู้เอียง / บิดประกอบแล้วขันน็อตแน่นก่อนใส่แผ่นหลัง · ขาข้างหนึ่งยาวกว่ามากคลายน็อต จัดให้ได้ฉาก ใส่แผ่นหลังแล้วค่อยขันแน่น · ตั้งขาให้เท่ากันแล้วปรับใหม่
บานไม่ลง / ค้างครึ่งทางของในช่องดันบาน · ตู้เอนมาด้านหน้า · บานพับหลวมจัดของให้ถอยเข้าใน · ปรับขาให้ตู้เอนไปหลังเล็กน้อย · ขันบานพับ
บานฝืด ยกยากตู้บิด ทำให้ช่องบานแคบข้างหนึ่ง · น็อตบานพับแน่นเกิน · ฝุ่นในราง/บานพับตรวจระดับ/ฉากของตู้ · คลายน็อตบานพับเล็กน้อย · ทำความสะอาดฝุ่น
บานปิดไม่สนิท มีช่องบานติดตั้งเยื้อง · ตู้ไม่ได้ฉาก · ของยื่นเกินแผ่นชั้นคลายน็อตบาน จัดให้ตรงแล้วขันใหม่ · ปรับขาระดับ · จัดของใหม่
รูน็อตไม่ตรงกันประกอบชิ้นกลับด้าน/สลับซ้าย-ขวา · ขันน็อตจุดอื่นแน่นเกินไปก่อนเทียบกับใบประกอบในกล่อง · คลายน็อตทุกจุดให้หลวม แล้วใส่ใหม่ · ห้ามเจาะรูเพิ่มเอง
เกลียวน็อตรูด / น็อตหายใช้สว่านไฟฟ้าขันแรงเกิน · น็อตตกหล่นตอนแกะกล่องขันด้วยไขควงมือ · แจ้งฝ่ายบริการพร้อมรหัสสินค้า 35368 เพื่อสอบถามชิ้นส่วน
สีถลอก / มีรอยขีดลากตู้บนพื้น · ใช้ฝอยขัด · ของมีคมขูดเช็ดแห้ง แต้มสีกันสนิมทันที · ยกตู้เวลาย้าย อย่าลาก
เกิดสนิมน้ำขัง/ไอน้ำ/คราบซอสค้างนาน · วางใกล้อ่างล้างจานหรือจุดโดนฝนขัดสนิมเบา ๆ ด้วยกระดาษทรายละเอียด เช็ดแห้ง แต้มสีกันสนิม · ย้ายตู้ออกจากจุดเปียก
บานลอนเป็นฝ้า / เสียรูปใช้น้ำยาแรง/ฝอยขัด · ความร้อนจากเครื่องใช้ไฟฟ้าขณะปิดบานใช้ผ้านุ่มกับน้ำสบู่อ่อน · เปิดบานทุกครั้งที่ใช้เครื่องใช้ไฟฟ้า

คำถามที่พบบ่อย FAQ

วางไมโครเวฟได้ไหม?ได้ — แนะนำบนชั้นบนสุดที่เปิดโล่ง ถ้าวางในช่องมีบานต้องยกบานเปิดขณะใช้ · วัดความลึกเครื่องก่อน ตู้ลึก 32 ซม.
รับน้ำหนักได้เท่าไร?ยังไม่มีตัวเลขยืนยันน้ำหนักต่อชั้น สอบถามฝ่ายขาย — วางของหนักไว้ชั้นล่างและกระจายน้ำหนักเสมอ
มีล้อไหม เลื่อนย้ายได้ไหม?ไม่มีล้อ เป็นตู้ตั้งพื้นพร้อมขาปรับระดับ · ย้ายให้เอาของออกก่อน แล้วยกสองคน อย่าลาก
มีสีอื่นไหม?สีหลักของสินค้าเป็นสีเทาเข้ม · สีอื่น สอบถามฝ่ายขาย (ภาพตัวอย่างสีขาวในคู่มือนี้ใช้ประกอบการใช้งานเท่านั้น)
กันแมลง/กันฝุ่นได้ไหม?บานเปิดขึ้น แผ่นข้าง และแผ่นหลังเหล็ก ช่วยกันฝุ่นและแมลงได้ แต่ไม่ใช่ตู้ปิดผนึกสนิท
ต้องประกอบเองไหม ยากไหม?ต้องประกอบเอง ส่งแยกชิ้นในกล่อง 104×37.5×20 ซม. · ใช้ไขควงตามใบประกอบ ควรมี 2 คน
รุ่นนี้ต่างจากรุ่นอื่นอย่างไร?KDC-100-4 = กว้าง 100 ซม. สูง 120 ซม. 4 ชั้น 3 บาน · ดูตารางเทียบ 9 แบบที่หน้า 2
ใช้นอกบ้าน/ระเบียงได้ไหม?ไม่แนะนำให้โดนฝนหรือแดดจัดโดยตรง ตู้เหล็กพ่นสีเหมาะกับในร่มที่แห้ง
ติดต่อฝ่ายบริการ ปัญญาเคมีภัณฑ์ · LINE @PYCM · โทร 02-114-7416 กด 2 · www.panyachemipan.com — แจ้งรหัสสินค้า 35368 รุ่น KDC-100-4 พร้อมรูปถ่ายอาการ · หากสินค้าผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์
คู่มือการประกอบและใช้งาน ตู้เก็บของในครัว โครงเหล็กพ่นสี บานเปิดขึ้น กันฝุ่น 4 ชั้น 3 บาน 100×32×120 ซม. รุ่น KDC-100-4 (รหัส 35368) — ภาพประกอบ 17

สนใจสินค้านี้ หรือมีคำถามเรื่องการใช้งาน?

ทีมงานปัญญาเคมีภัณฑ์ยินดีให้คำแนะนำ สอบถามรุ่น ขนาด อะไหล่ และวิธีใช้งานได้ทุกวัน

💬 ทัก LINE @PYCM📞 02-114-7416

ดูรายละเอียดสินค้า

คู่มือการใช้งานอื่น ๆ

📘 ดูคู่มือการใช้งานทั้งหมด →
