คู่มือการใช้งานชุดผลิตก๊าซ CO2 แบบ DIY สำหรับตู้ไม้น้ำ CO2G-50 / CO2G-100 (ภาษาไทย) — รหัส 35339 · 35340

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
คู่มือการใช้งาน · USER MANUAL
ชุดผลิตก๊าซ CO2 แบบ DIY สำหรับตู้ไม้น้ำ
DIY CO2 Generator Kit for Planted Aquarium · ฝาขวดพร้อมเกจวัดแรงดัน + วาล์วปรับละเอียด · รุ่น CO2G-50 / CO2G-100
รหัสสินค้า 35339 · 35340
2 ชุด ใช้คู่มือฉบับเดียว

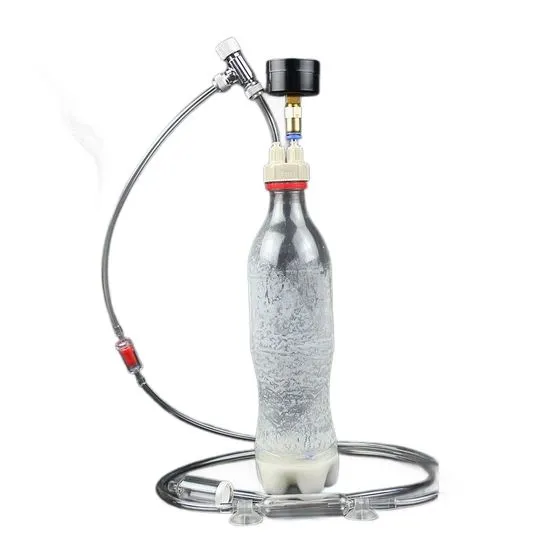

ชุดผลิตก๊าซ CO2 แบบ DIY ติดตั้งบนขวดน้ำอัดลม พร้อมเกจ วาล์วปรับละเอียด สาย และตัวนับฟอง
ภาพประกอบ — ฝาขวด CO2 ขันบนขวดน้ำอัดลม PET (ขวดไม่รวมในชุด) เกจวัดแรงดันด้านบน วาล์วปรับละเอียด สายทนแรงดัน วาล์วกันน้ำย้อนสีแดง และตัวนับฟองแก้ว
เกจแรงดันตัวเรือนเหล็ก ดูแรงดันในขวดได้ตลอด
นีดเดิลวาล์ววาล์วปรับละเอียด หรี่/ปิดก๊าซได้ทุกเมื่อ
กันน้ำย้อนวาล์วกันน้ำในตู้ไหลกลับเข้าขวด
2เมตรสายทนแรงดันแบบใส
6ตัวจุ๊บยางยึดตัวนับฟอง/สายกับกระจก
แก้ว ×2ตัวนับฟอง + ตัวกระจาย CO2
ข้อมูลหลัก
ชนิด: ชุดฝาขวดผลิตก๊าซ CO2 แบบทำเอง ใช้เบกกิ้งโซดา + สารละลายกรด (สารส้ม หรือกรดซิตริก)
ใช้กับ: ขวดน้ำอัดลม PET ที่ทนแรงดัน — ไม่รวมขวดในชุด
ผลลัพธ์: ก๊าซ CO2 ผ่านสายเข้าตู้ไม้น้ำ เป็นฟองละเอียด ปรับปริมาณได้
ขนาด "50 มล." / "100 มล." ที่ระบุในชื่อชุด วัดจากชิ้นใด สอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน

ใช้กับงานอะไร Applications ตามข้อมูลสินค้า

ตู้ไม้น้ำ / ตู้ปลาขนาดเล็ก–กลางเติม CO2 ให้ไม้น้ำแบบประหยัดทดลองก่อนลงทุนถัง CO2ห้องเรียน / การทดลองเรื่องก๊าซ CO2

จุดเด่นตามข้อมูลสินค้า Highlights ตามข้อมูลสินค้า

เลี้ยงไม้น้ำง่ายเติม CO2 ช่วยการสังเคราะห์แสงของไม้น้ำ
ปิดได้ทุกเมื่อหมุนวาล์วปรับละเอียดปิดก๊าซได้ทันที
ใช้งานง่ายขันฝาเข้าขวด ต่อสาย ติดจุ๊บยาง
ปล่อยก๊าซได้มากปรับให้มากหรือน้อยได้ด้วยวาล์ว
ดูแรงดันได้เกจตัวเรือนเหล็ก (กันสั่น) อยู่บนฝา
สวย ทนทานตัวนับฟองและตัวกระจายเป็นแก้วใส

รหัสสินค้าที่คู่มือนี้ครอบคลุม Product codes ตามข้อมูลสินค้า

รหัสรุ่นชุดสิ่งที่อยู่ในชุด (สรุป — รายละเอียดหน้า 3)
35339CO2G-50ชุดที่ 1 (50 มล.)ชุดอุปกรณ์ฝาขวด + ตัวกระจาย CO2 + ชุดวัตถุดิบ 1 ชุด (ปริมาณวัตถุดิบ สอบถามฝ่ายขาย)
35340CO2G-100ชุดที่ 2 (100 มล.)ชุดอุปกรณ์ฝาขวด + ตัวกระจาย CO2 + อุปกรณ์ตวง/กรวย + เบกกิ้งโซดา 500 ก. + สารส้ม 500 ก.

ภาพสินค้าอาจต่างจากของจริงเล็กน้อย · ช่องที่เขียนว่า "สอบถามฝ่ายขาย" คือข้อมูลที่ยังไม่ยืนยัน กรุณาถามก่อนสั่งซื้อ

สารบัญ Contents

1 ส่วนประกอบ · หน้า 2 2 ชุดที่ 1 / ชุดที่ 2 และสิ่งที่ต้องเตรียม · หน้า 3 3 หลักการทำงาน · หน้า 4 4 ติดตั้งทีละขั้น (ภาพจากคลิป) · หน้า 5 5 ผสมวัตถุดิบ / ปรับฟอง · หน้า 6 6 ความปลอดภัย / ดูแลรักษา · หน้า 7 7 แก้ปัญหา / คำถามที่พบบ่อย / ติดต่อ · หน้า 8
คู่มือการใช้งานชุดผลิตก๊าซ CO2 แบบ DIY สำหรับตู้ไม้น้ำ รุ่น CO2G-50 / CO2G-100 · รหัสสินค้า 35339 · 35340 · ปัญญาเคมีภัณฑ์ หน้า 1 / 8
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
1
ส่วนประกอบ
KIT COMPONENTS

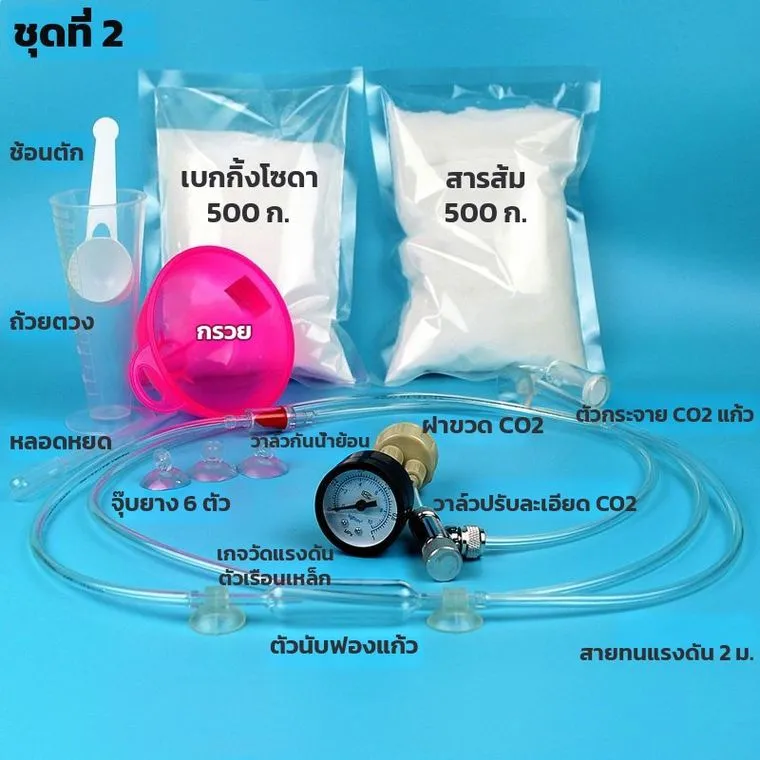

ส่วนประกอบชุดผลิตก๊าซ CO2 ชุดที่ 2 พร้อมหมายเลข1234567891011121314
ภาพประกอบชุดที่ 2 (CO2G-100) — หมายเลขอยู่หน้าป้ายชื่อ ตรงกับตารางด้านล่าง · ชุดที่ 1 มีอุปกรณ์หลักข้อ 1–8 (รายละเอียดหน้า 3)

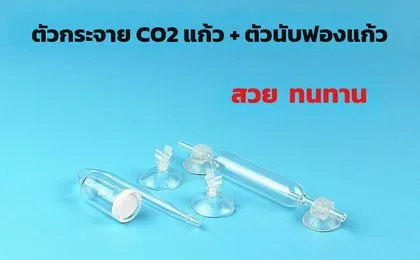

ตัวกระจาย CO2 แก้ว (แผ่นเซรามิกขาว) และตัวนับฟองแก้วพร้อมจุ๊บยาง
ตัวกระจาย CO2 แก้ว (7) + ตัวนับฟองแก้ว (6) — แก้วใส มีจุ๊บยางยึดกับกระจกตู้ · ตัวกระจายมีแผ่นเซรามิกสีขาวทำให้ฟองละเอียด
ไม่รวมขวด ต้องใช้ขวดน้ำอัดลม PET ที่ไม่บุบ ไม่ร้าว ปากขวดแบบน้ำอัดลมทั่วไป — ขนาดเกลียวฝา สอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน
ภาพหลักและคลิปเป็นฝาขาว 2 หัวต่อ + เกจด้านบน (แบบที่คู่มือนี้อธิบาย) · ภาพสินค้าบางภาพเป็นฝาโลหะมีวาล์วระบายห่วงแดง — แบบที่จัดส่งจริง สอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน

ชื่อชิ้นส่วนและหน้าที่ Parts & functions ตามข้อมูลสินค้า

1ฝาขวด CO2ฝาพลาสติกสีขาว/ครีม ขันแทนฝาเดิมของขวดน้ำอัดลม มีหัวต่อ 2 หัว ต่อเกจและทางจ่ายก๊าซ
2เกจวัดแรงดันตัวเรือนเหล็ก (กันสั่น)หน้าปัดดำ ต่อบนข้อต่อทองเหลือง ใช้ดูว่าในขวดมีแรงดันหรือไม่ และแรงดันขึ้นเร็วผิดปกติหรือไม่ · ช่วงสเกล สอบถามฝ่ายขาย
3วาล์วปรับละเอียด CO2 (นีดเดิลวาล์ว)ลูกบิดโลหะ หมุนเพื่อหรี่/เพิ่ม/ปิดก๊าซ — ใช้ตั้งจำนวนฟองที่ตัวนับฟอง
4วาล์วกันน้ำย้อนชิ้นสีแดงใสบนสาย ให้ก๊าซไหลทางเดียว กันน้ำในตู้ไหลกลับเข้าวาล์วและขวด — ต้องใส่ทุกครั้ง
5สายทนแรงดัน 2 ม.สายใส ต่อจากวาล์ว → วาล์วกันน้ำย้อน → ตัวนับฟอง → ตัวกระจาย ตัดความยาวได้ตามระยะจริง
6ตัวนับฟองแก้วเติมน้ำไว้ข้างใน ก๊าซที่ผ่านจะเป็นฟองให้นับได้ ใช้ดูปริมาณ CO2 ที่จ่าย
7ตัวกระจาย CO2 แก้ววางในตู้ใต้น้ำ แผ่นเซรามิกแตกก๊าซเป็นฟองละเอียด ให้ละลายในน้ำได้ดี
8จุ๊บยาง 6 ตัวยึดตัวกระจาย ตัวนับฟอง และสายให้ติดกับกระจกตู้
9หลอดหยด (ชุดที่ 2)ใช้หยดน้ำเติมเข้าตัวนับฟอง (ในคลิปตัวอย่างใช้ขั้นตอนนี้)
10ถ้วยตวง (ชุดที่ 2)ตวงน้ำ/ละลายวัตถุดิบก่อนเทลงขวด
11ช้อนตัก (ชุดที่ 2)ตักผงเบกกิ้งโซดาและสารส้ม — ใช้นับปริมาณให้เท่ากันทุกครั้ง
12กรวย (สีชมพู) (ชุดที่ 2)เสียบปากขวด เทผงและสารละลายลงขวดไม่หก
13เบกกิ้งโซดา 500 ก. (ชุดที่ 2)วัตถุดิบตัวที่ 1 ทำปฏิกิริยากับกรดแล้วเกิดก๊าซ CO2
14สารส้ม 500 ก. (ชุดที่ 2)วัตถุดิบตัวที่ 2 (ฝั่งกรด) — ใช้กรดซิตริกแทนได้ (หน้า 6)
ตรวจของเมื่อได้รับ คำแนะนำทั่วไป
  • หน้าปัดเกจไม่แตก เข็มอยู่ที่ตำแหน่งศูนย์ · ลูกบิดวาล์วปรับละเอียดหมุนได้ลื่น ไม่ฝืด
  • ตัวนับฟองและตัวกระจายแก้วไม่ร้าว แผ่นเซรามิกไม่แตก · จุ๊บยางครบ 6 ตัว · สายไม่มีรอยพับ/แตก
  • ชุดที่ 2: ถุงวัตถุดิบไม่ฉีกขาด ผงไม่จับตัวเป็นก้อนแข็ง — ถ้าพบชิ้นส่วนเสียหาย ถ่ายรูปแจ้งฝ่ายบริการ (หน้า 8)
คู่มือการใช้งานชุดผลิตก๊าซ CO2 แบบ DIY สำหรับตู้ไม้น้ำ รุ่น CO2G-50 / CO2G-100 · รหัสสินค้า 35339 · 35340 · ปัญญาเคมีภัณฑ์ หน้า 2 / 8
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
2
ชุดที่ 1 / ชุดที่ 2 และสิ่งที่ต้องเตรียม
KIT OPTIONS & WHAT YOU NEED

เทียบ 2 ชุด Kit comparison ตามข้อมูลสินค้า

รายการ35339 · CO2G-50
ชุดที่ 1 (50 มล.)		35340 · CO2G-100
ชุดที่ 2 (100 มล.)
ฝาขวด CO2 + เกจวัดแรงดัน✔✔
วาล์วปรับละเอียด (นีดเดิลวาล์ว)✔✔
วาล์วกันน้ำย้อน · สายทนแรงดัน 2 ม.✔✔
ตัวนับฟองแก้ว · จุ๊บยาง 6 ตัว✔✔
ตัวกระจาย CO2 แก้ว✔✔
วัตถุดิบชุดวัตถุดิบ 1 ชุด — ชนิด/ปริมาณ สอบถามฝ่ายขายเบกกิ้งโซดา 500 ก. + สารส้ม 500 ก.
หลอดหยด · ถ้วยตวง · ช้อนตัก · กรวยสอบถามฝ่ายขาย✔
"50 มล." / "100 มล." หมายถึงอะไรสอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยันสอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน
ขวดน้ำอัดลม PETไม่รวม — เตรียมเองไม่รวม — เตรียมเอง

รายการตามภาพสินค้า · ชุดที่ 2 อ้างอิงภาพส่วนประกอบหน้า 2 · ภาพสินค้าอาจต่างจากของจริงเล็กน้อย

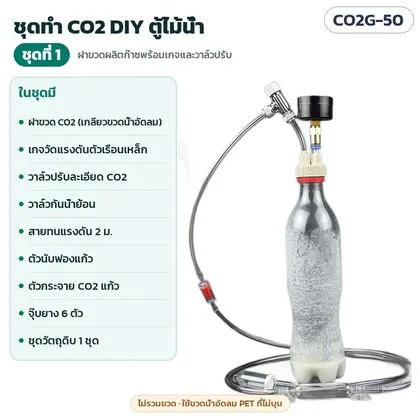

การ์ดรหัส 35339 CO2G-50 ชุดที่ 1
35339 · CO2G-50 ชุดที่ 1 — อุปกรณ์ชุดฝาขวด + ตัวกระจาย + ชุดวัตถุดิบ 1 ชุด

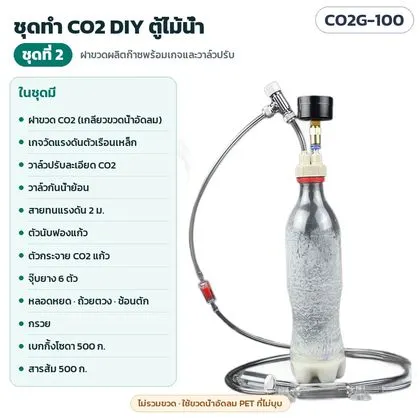

การ์ดรหัส 35340 CO2G-100 ชุดที่ 2
35340 · CO2G-100 ชุดที่ 2 — อุปกรณ์ครบ + อุปกรณ์ตวง/กรวย + เบกกิ้งโซดา/สารส้ม อย่างละ 500 ก.

สิ่งที่ต้องเตรียมเอง You will need

  • ขวดน้ำอัดลม PET 1 ใบ ล้างสะอาด ไม่บุบ ไม่ร้าว ไม่มีรอยพับ (ขวดน้ำอัดลมออกแบบให้ทนแรงดัน)
  • น้ำสะอาด สำหรับละลายวัตถุดิบ และเติมในตัวนับฟอง
  • วัตถุดิบ เบกกิ้งโซดา + สารส้ม (หรือกรดซิตริก) — ชุดที่ 2 มีให้ 500 ก. อย่างละถุง
  • น้ำสบู่ เล็กน้อย สำหรับตรวจรอยรั่วที่ฝาและข้อต่อ
  • กรรไกรตัดสาย (ถ้าต้องการตัดสายให้สั้นลง)
ห้ามใช้ขวดเหล่านี้
  • ขวดแก้ว — ถ้าแรงดันเกิน เสี่ยงแตกเป็นเศษคม
  • ขวดน้ำดื่มเนื้อบาง — ไม่ได้ออกแบบให้รับแรงดัน
  • ขวดที่บุบ ร้าว โดนความร้อน หรือใช้ซ้ำจนขุ่น/เป็นรอย
วิธีที่ถูก ขันฝาเข้าขวดเปล่าก่อน ดูว่าเกลียวเข้ากันสนิท ขันได้แน่นด้วยมือ ไม่ต้องใช้แรงมาก
เหมาะกับ
  • ตู้ไม้น้ำ/ตู้ปลาขนาดเล็ก–กลาง ที่อยากเติม CO2 แบบประหยัด
  • ผู้เริ่มเลี้ยงไม้น้ำ ทดลองก่อนลงทุนถัง CO2
  • ห้องเรียน/การทดลองวิทยาศาสตร์เรื่องการเกิดก๊าซ CO2
ไม่เหมาะกับ
  • ตู้ที่ต้องการ CO2 คงที่ตลอดเวลาแบบระบบถัง (ปริมาณก๊าซจะค่อย ๆ ลดลงเมื่อวัตถุดิบหมด)
  • ตู้ที่ไม่มีใครดูแล/สังเกตปลาได้หลายวัน
  • ใช้กับอาหาร/เครื่องดื่ม — วัตถุดิบในชุดไม่ใช่สำหรับบริโภค

ข้อมูลที่ยังไม่ยืนยัน Not yet confirmed ⚠ ยังไม่ได้ยืนยัน

"50 มล." / "100 มล." วัดจากชิ้นใด — สอบถามฝ่ายขาย ชนิดและปริมาณวัตถุดิบของชุดที่ 1 — สอบถามฝ่ายขาย ช่วงสเกลเกจ / แรงดันใช้งาน — สอบถามฝ่ายขาย ขนาดเกลียวฝา / ขนาดและน้ำหนักชุด — สอบถามฝ่ายขาย อัตราส่วนผสมของผู้ขาย — คู่มือนี้ใช้ (คำแนะนำทั่วไป) วัตถุดิบ 1 รอบใช้ได้กี่วัน — ขึ้นกับปริมาณวัตถุดิบและการปรับฟอง
คู่มือการใช้งานชุดผลิตก๊าซ CO2 แบบ DIY สำหรับตู้ไม้น้ำ รุ่น CO2G-50 / CO2G-100 · รหัสสินค้า 35339 · 35340 · ปัญญาเคมีภัณฑ์ หน้า 3 / 8
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
3
หลักการทำงาน
HOW IT WORKS

เส้นทางก๊าซ CO2 Gas path ตามข้อมูลสินค้า

① ขวด(ตั้งตรง) ② เกจ③ วาล์วปรับ ④ กันน้ำย้อน สายทนแรงดัน 2 ม. ⑤ ตัวนับฟอง⑥ ตัวกระจาย ตู้ไม้น้ำ 1ขวด PETเกิดก๊าซ CO2จากวัตถุดิบ2ฝา + เกจปิดขวดแน่นเกจบอกแรงดัน3วาล์วปรับหรี่/เปิด/ปิดปริมาณก๊าซ4กันน้ำย้อนให้ก๊าซไปทางเดียวน้ำไม่ไหลกลับ5ตัวนับฟองดูจำนวนฟองต่อวินาที6ตัวกระจายแตกฟองละเอียดละลายในตู้

ก๊าซเกิดขึ้นได้อย่างไร Reaction

  • เบกกิ้งโซดา (ด่าง) เจอสารละลายกรด (สารส้ม หรือกรดซิตริก) ในขวด → เกิดก๊าซ CO2 + น้ำ + เกลือที่ละลายอยู่ในขวด
  • ฝาขวดปิดสนิท ก๊าซจึงสะสมเป็นแรงดัน — เข็มเกจจะขยับขึ้น
  • วาล์วปรับละเอียดปล่อยก๊าซออกทีละน้อย ผ่านวาล์วกันน้ำย้อนและตัวนับฟอง ไปที่ตัวกระจายในตู้
  • ปฏิกิริยาจะค่อย ๆ ช้าลงเมื่อวัตถุดิบถูกใช้ไป ฟองจะลดลง → ถึงเวลาเปลี่ยนวัตถุดิบ (หน้า 7)
  • สารส้มทำปฏิกิริยาช้ากว่ากรดซิตริก จึงปล่อยก๊าซนุ่มนวลกว่า คำแนะนำทั่วไป

ทำไมไม้น้ำต้องการ CO2 Why CO2

  • ไม้น้ำใช้ CO2 + แสง ในการสังเคราะห์แสง — น้ำในตู้ปกติมี CO2 ละลายอยู่น้อย
  • เติม CO2 ช่วยให้ไม้น้ำโตดี ใบสีสด เมื่อมีแสงและปุ๋ยพอ คำแนะนำทั่วไป
  • ไม้น้ำใช้ CO2 เฉพาะช่วงเปิดไฟ — กลางคืนหรี่/ปิดวาล์วได้ เพราะ CO2 สะสมมากไปไม่ดีต่อปลา คำแนะนำทั่วไป

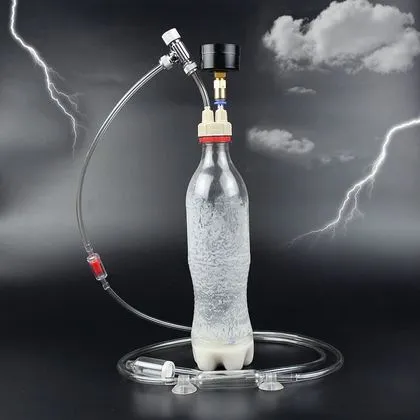

ชุดผลิตก๊าซ CO2 ติดตั้งกับขวด

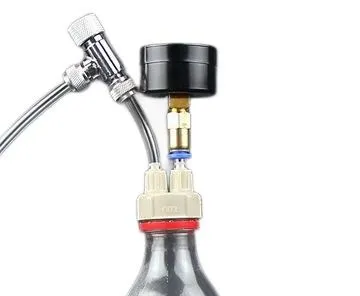

ชุดติดบนขวด — เกจและวาล์วอยู่บนฝา สายใสพาก๊าซไปยังวาล์วกันน้ำย้อน (สีแดง) และตัวนับฟอง

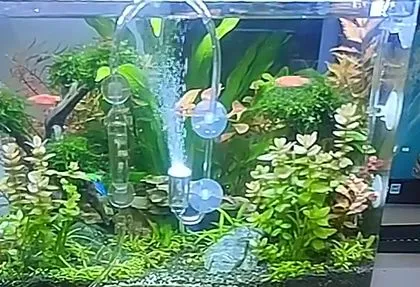

ฟอง CO2 ละเอียดออกจากตัวกระจายในตู้ไม้น้ำ
ฟอง CO2 ในตู้ — ภาพจากคลิปตัวอย่าง: ก๊าซผ่านตัวนับฟองและตัวกระจาย ขึ้นเป็นฟองละเอียด

ส่วนที่ผู้ใช้ควบคุม What you control

ส่วนทำอะไรดูอะไร
ปริมาณวัตถุดิบกำหนดว่าก๊าซจะเกิดมาก/เร็วแค่ไหนเริ่มน้อยก่อนเสมอ (หน้า 6) — ใส่มากเกินแรงดันขึ้นเร็ว
วาล์วปรับละเอียด (3)หมุนหรี่/เพิ่ม/ปิดก๊าซจำนวนฟองที่ตัวนับฟอง (6)
เกจวัดแรงดัน (2)บอกแรงดันในขวดเข็มขึ้นแล้วนิ่ง = ปกติ · ขึ้นไม่หยุด/ขึ้นสูงผิดปกติ = ระบายแรงดัน (หน้า 7)
ตำแหน่งตัวกระจาย (7)วางใกล้ทางน้ำไหล/ปั๊มฟองควรวนอยู่ในน้ำนาน ไม่ลอยขึ้นผิวน้ำทันที คำแนะนำทั่วไป
คู่มือการใช้งานชุดผลิตก๊าซ CO2 แบบ DIY สำหรับตู้ไม้น้ำ รุ่น CO2G-50 / CO2G-100 · รหัสสินค้า 35339 · 35340 · ปัญญาเคมีภัณฑ์ หน้า 4 / 8
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
4
ติดตั้งทีละขั้น
STEP-BY-STEP SETUP · ภาพจากคลิปตัวอย่าง

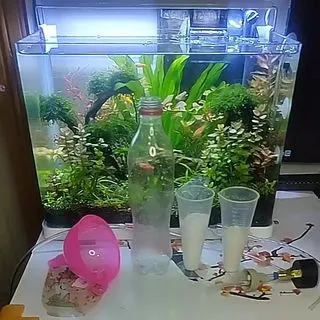

เตรียมอุปกรณ์
1. เตรียมอุปกรณ์ — ขวด PET ล้างสะอาด กรวย ถ้วยตวง วัตถุดิบ และชุดฝาเกจ วางบนพื้นเรียบ

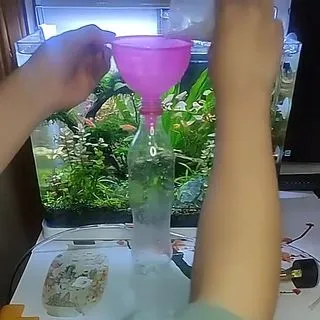

เทวัตถุดิบตัวที่ 1
2. เทวัตถุดิบตัวที่ 1 — เสียบกรวยที่ปากขวด เทเบกกิ้งโซดา (ผง หรือละลายน้ำ) ลงขวด

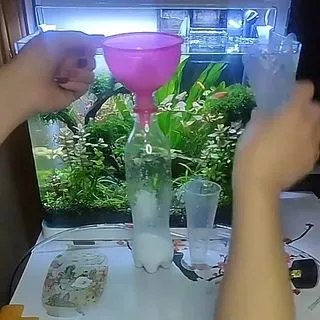

เทตัวที่ 2
3. เทตัวที่ 2 — เทสารละลายสารส้ม/กรดซิตริกตามลงไป — แล้วรีบปิดฝาทันที

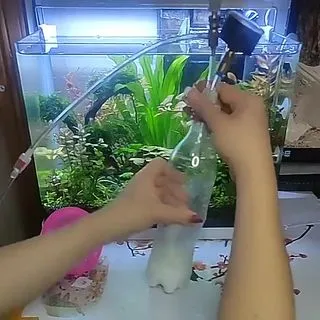

ขันฝาขวด CO2
4. ขันฝาขวด CO2 — ขันฝาเกจให้แน่นด้วยมือ ตรวจว่าฝาตรง ไม่เบี้ยว

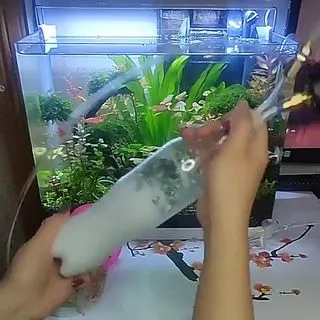

ผสมเบา ๆ
5. ผสมเบา ๆ — เอียงขวดเบา ๆ ให้วัตถุดิบผสม สังเกตฟองในขวดและเข็มเกจ

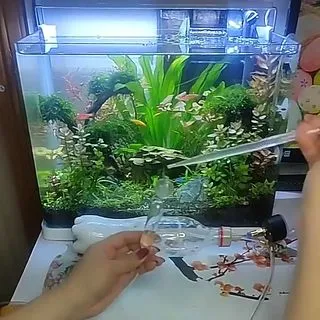

เติมน้ำในตัวนับฟอง
6. เติมน้ำในตัวนับฟอง — ใช้หลอดหยดเติมน้ำเข้าตัวนับฟองแก้ว ให้ฟองผ่านน้ำได้

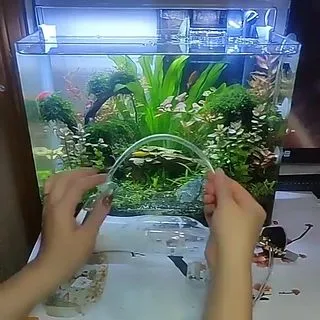

ต่อสาย
7. ต่อสาย — ต่อสาย: วาล์วปรับ → วาล์วกันน้ำย้อน → ตัวนับฟอง → ตัวกระจาย

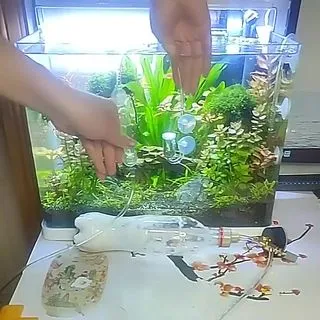

ติดในตู้
8. ติดในตู้ — กดจุ๊บยางยึดตัวกระจาย/ตัวนับฟองกับกระจก ให้ตัวกระจายจมน้ำ

ทดสอบครั้งแรก First test

  1. ปิดวาล์วปรับละเอียด (หมุนจนสุดทางปิด) ก่อนผสมวัตถุดิบ
  2. ผสมแล้วรอสักครู่ ดูเข็มเกจค่อย ๆ ขยับขึ้น = ฝาแน่น มีก๊าซเกิด
  3. ทาน้ำสบู่รอบฝาและข้อต่อ ถ้ามีฟองผุด = รั่ว ให้ขันใหม่/เปลี่ยนตำแหน่งสาย
  4. ค่อย ๆ หมุนวาล์วเปิดทีละน้อย จนเห็นฟองผ่านตัวนับฟอง
  5. ตั้งฟองเริ่มต้นแบบน้อย ๆ (หน้า 6) แล้วสังเกตปลา 1–2 วัน
วางขวดตั้งตรง ในคลิปตัวอย่างวางขวดนอนเพื่อถ่ายภาพ — ใช้งานจริงแนะนำตั้งขวดตรง บนพื้นมั่นคง ต่ำกว่าระดับน้ำในตู้ ไม่ให้ของเหลวในขวดไหลเข้าฝา/เกจ คำแนะนำทั่วไป
ต้องมีวาล์วกันน้ำย้อนเสมอ ใส่ระหว่างวาล์วปรับกับตัวนับฟอง หันทิศให้ก๊าซไหลจากขวดไปตู้ (ถ้าใส่กลับด้าน ก๊าซจะไม่ผ่าน) — กันน้ำในตู้ไหลย้อนเข้าขวดตอนแรงดันตก
วางตัวกระจายให้จมน้ำทั้งตัว ใกล้ทางออกน้ำของปั๊ม/กรอง ฟองจะถูกพาวนในตู้และละลายได้มากขึ้น คำแนะนำทั่วไป

เคล็ดลับการต่อสาย Tubing tips คำแนะนำทั่วไป

ตัดสายตัดตรงด้วยกรรไกรคม ไม่ตัดเฉียง ให้ปลายสายเสียบหัวต่อได้แน่น · สายมีให้ 2 ม. แบ่งเป็น 3 ช่วง: วาล์วปรับ → กันน้ำย้อน → ตัวนับฟอง → ตัวกระจาย
ความยาวเผื่อหย่อนเล็กน้อย ไม่ตึง ไม่พับงอ ไม่โดนฝาตู้ทับ — สายพับ = ก๊าซไม่ผ่าน
เสียบสายดันให้ลึกจนสุดหัวต่อ ถ้าสายแข็งเสียบยาก แช่ปลายสายในน้ำอุ่นให้นิ่มก่อน
ทิศวาล์วกันน้ำย้อนก่อนต่อ เป่าลมเบา ๆ ทดสอบ — ด้านหนึ่งลมผ่าน อีกด้านไม่ผ่าน · ให้ลมไหลจากฝั่งขวดไปฝั่งตู้
ตัวนับฟองติดในแนวตั้ง เติมน้ำประมาณครึ่งหนึ่งของตัวนับ ให้ฟองผ่านน้ำนับได้ชัด เติมใหม่เมื่อน้ำแห้ง
ตำแหน่งขวดวางข้างตู้ หรือในตู้เก็บของใต้ตู้ปลา พื้นเรียบมั่นคง ไม่โดนแดด ไม่ใกล้ความร้อน มองเห็นเกจได้ง่าย
คู่มือการใช้งานชุดผลิตก๊าซ CO2 แบบ DIY สำหรับตู้ไม้น้ำ รุ่น CO2G-50 / CO2G-100 · รหัสสินค้า 35339 · 35340 · ปัญญาเคมีภัณฑ์ หน้า 5 / 8
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
5
ผสมวัตถุดิบ และปรับฟอง
MIXING & BUBBLE ADJUSTMENT · (คำแนะนำทั่วไป)
อ่านก่อน อัตราส่วนผสมในหน้านี้เป็น (คำแนะนำทั่วไป) สำหรับชุด CO2 แบบทำเอง ไม่ใช่ค่าที่ผู้ขายกำหนด — ให้เริ่มจากปริมาณน้อย แล้วดูเข็มเกจและฟองก่อนเพิ่มทุกครั้ง · อัตราส่วนแนะนำของผู้ขาย สอบถามฝ่ายขาย

ขั้นตอนผสม Mixing steps คำแนะนำทั่วไป

1ละลายตัวที่ 1ตักเบกกิ้งโซดาด้วยช้อนตัก ใส่ถ้วยตวง เติมน้ำพอละลาย คนให้เข้ากัน
2ละลายตัวที่ 2ตักสารส้ม (หรือกรดซิตริก) จำนวนช้อนเท่ากัน ใส่อีกถ้วย เติมน้ำพอละลาย
3เทลงขวดเทตัวที่ 1 ผ่านกรวยก่อน แล้วเทตัวที่ 2 ตาม
4ปิดฝาทันทีขันฝา CO2 ให้แน่น (วาล์วปิดอยู่) แล้วดูเข็มเกจ
หัวข้อ(คำแนะนำทั่วไป)
ปริมาณครั้งแรกเริ่มอย่างละ 1 ช้อนตัก ใช้น้ำแค่พอละลาย — ดูว่าแรงดันขึ้นเร็วแค่ไหน แล้วค่อยเพิ่มทีละช้อนในรอบถัดไป
ของเหลวในขวดรวมไม่เกินประมาณ 1/3 ของขวด — เว้นที่ว่างด้านบนให้ฟองในขวด ไม่ให้ฟอง/ของเหลวดันขึ้นถึงฝา
สารส้ม หรือ กรดซิตริกสารส้ม: ปฏิกิริยาช้า ก๊าซออกนุ่มนวล · กรดซิตริก: ก๊าซเกิดเร็วกว่า ต้องใช้น้อยกว่าและระวังแรงดันมากขึ้น — ห้ามใช้ทั้งสองอย่างพร้อมกันในขวดเดียว
อุณหภูมิห้องร้อน/แดดส่อง ปฏิกิริยาเร็วขึ้น — วางขวดในที่ร่ม ไม่โดนแดด ไม่ใกล้แหล่งความร้อน
ใช้ได้กี่วันต่อรอบขึ้นกับปริมาณวัตถุดิบและการปรับฟอง — จดวันที่เติมไว้ จะรู้รอบเปลี่ยนของตู้ตัวเอง

ปรับฟอง Bubble rate คำแนะนำทั่วไป

  1. เริ่มจากวาล์วปิด แล้วหมุนเปิดทีละนิด (ครั้งละไม่ถึงรอบ) รอ 1–2 นาทีให้ฟองนิ่งก่อนหมุนต่อ
  2. จุดเริ่มต้น: ประมาณ 1 ฟอง ทุก 2–3 วินาที ที่ตัวนับฟอง
  3. สังเกตปลาและไม้น้ำ 1–2 วัน ถ้าปลาปกติ ค่อยเพิ่มทีละน้อย
  4. ช่วงปิดไฟ/กลางคืน หรี่หรือปิดวาล์ว และเปิดปั๊มลม/ให้อากาศ
  5. แรงดันในขวดจะลดลงตามวัน ฟองอาจช้าลง — ปรับวาล์วชดเชยได้เล็กน้อย
สิ่งที่เห็นทำอย่างไร
ปลาลอยหัว หายใจถี่ ที่ผิวน้ำปิดวาล์วทันที เปิดปั๊มลม ให้อากาศ
ฟองพุ่งเป็นสาย นับไม่ทันหรี่วาล์วลง
ฟองหยุด เข็มเกจตกวัตถุดิบหมด → เปลี่ยนรอบใหม่
ไม้น้ำมีฟองออกซิเจนเกาะใบสัญญาณดี คงระดับไว้
ไม้น้ำโตช้า ปลาปกติดีเพิ่มฟองทีละน้อย

อ่านเข็มเกจ Reading the gauge คำแนะนำทั่วไป

เข็มไม่ขยับ / ตกลงสุดไม่มีแรงดัน: ฝารั่ว หรือวัตถุดิบหมด เข็มขึ้นแล้วนิ่ง ✔ปกติ: ก๊าซเกิดพอดีกับที่ปล่อยออก เข็มขึ้นไม่หยุด / สูงผิดปกติอันตราย: ระบายแรงดัน ลดวัตถุดิบรอบหน้า

ภาพจำลองไม่มีตัวเลข — ช่วงสเกลเกจและแรงดันใช้งานที่เหมาะสม สอบถามฝ่ายขาย · ดู "ทิศทางของเข็ม" เป็นหลัก

จดบันทึกทุกรอบ Refill log คำแนะนำทั่วไป

วันที่เติมวัตถุดิบ (ช้อน : ช้อน)ตัวกรดฟองเริ่มต้นวันที่ฟองหมดปลา/ไม้น้ำ
ตัวอย่าง1 : 1สารส้ม1 ฟอง / 2–3 วิ.(จดเมื่อหมด)ปกติ

ห้ามเติมวัตถุดิบเพิ่มทั้งที่ขวดยังมีแรงดัน ต้องปิดวาล์ว คลายฝาช้า ๆ ให้แรงดันออกจนเข็มเกจลงสุดก่อนเปิดฝาเสมอ · ห้ามเพิ่มปริมาณวัตถุดิบครั้งละมาก ๆ เพื่อให้ "ใช้ได้นาน" — แรงดันจะขึ้นเร็วเกินควบคุม
คู่มือการใช้งานชุดผลิตก๊าซ CO2 แบบ DIY สำหรับตู้ไม้น้ำ รุ่น CO2G-50 / CO2G-100 · รหัสสินค้า 35339 · 35340 · ปัญญาเคมีภัณฑ์ หน้า 6 / 8
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
6
ความปลอดภัย และดูแลรักษา
SAFETY & MAINTENANCE

ความปลอดภัยเรื่องแรงดัน Pressure safety

ขวดในระบบมีแรงดัน
  • ใช้เฉพาะขวดน้ำอัดลม PET ไม่บุบ ไม่ร้าว — ห้ามขวดแก้ว ห้ามขวดน้ำดื่มเนื้อบาง
  • ห้ามใส่วัตถุดิบเกิน และหมั่นดูเข็มเกจ
  • เข็มเกจขึ้นไม่หยุด/ขึ้นสูงผิดปกติ หรือขวดบวมแข็ง → เปิดวาล์วระบาย หรือคลายฝาช้า ๆ แล้วลดวัตถุดิบรอบถัดไป
  • ห้ามวางขวดตากแดด/ใกล้ความร้อน · ห้ามเขย่าแรงหลังปิดฝา
  • ก่อนเปิดฝาทุกครั้ง: ปิดวาล์ว แล้วคลายฝาช้า ๆ หันปากขวดออกจากหน้า
CO2 มากเกินเป็นอันตรายต่อปลา
  • เริ่มฟองน้อย แล้วค่อยเพิ่ม (หน้า 6)
  • อาการเตือน: ปลาลอยหัว หายใจถี่ ซึม ว่ายเอียง → ปิดวาล์ว + เปิดปั๊มลม ทันที
  • ตู้ที่ปิดฝาสนิท/ไม่มีการเคลื่อนไหวของผิวน้ำ CO2 สะสมง่าย ระวังเป็นพิเศษ
  • ต้องมีวาล์วกันน้ำย้อนทุกครั้ง
วัตถุดิบ เบกกิ้งโซดา สารส้ม กรดซิตริก ในชุดนี้ไม่ใช่อาหาร เก็บในถุงปิดสนิท ที่แห้ง พ้นมือเด็กและสัตว์เลี้ยง ล้างมือหลังใช้ เข้าตาให้ล้างน้ำสะอาดมาก ๆ
ชิ้นส่วนแก้ว ตัวนับฟองและตัวกระจายเป็นแก้ว ระวังตก/กระแทก ถอดจากจุ๊บยางโดยดึงที่จุ๊บ ไม่งัดที่ตัวแก้ว

จุดตรวจรอยรั่ว Leak check points

ฝาขวด CO2 เกจ และวาล์วปรับละเอียด จุดตรวจรอยรั่ว12345
ตรวจด้วยน้ำสบู่ — ทาที่จุด 1–5 ถ้ามีฟองผุด = รั่ว (ภาพประกอบ)
1ฝากับปากขวดขันใหม่ให้ตรง ล้างผงที่ปากขวด เปลี่ยนขวดถ้าปากบุบ
2ข้อต่อเกจข้อต่อทองเหลืองใต้เกจ — ห้ามบิดเกจแรง ๆ
3หัวต่อบนฝาสายต้องเสียบลึกสุด ไม่ตึงดึงหลุด
4ข้อต่อวาล์วปรับตรวจรอยต่อตัววาล์ว/น็อตเล็ก
5สายออกจากวาล์วสายแตก/แข็ง ให้ตัดปลายเสียบใหม่หรือเปลี่ยนสาย
ตรวจรั่วทุกครั้งที่เปลี่ยนวัตถุดิบ และเมื่อได้ยินเสียงฟู่ — ระบบที่ดีต้องไม่มีเสียงฟู่เลย คำแนะนำทั่วไป

ขั้นตอนเปลี่ยนวัตถุดิบ Refill คำแนะนำทั่วไป

  1. ปิดวาล์วปรับละเอียด (กันน้ำในตู้ถูกดูดย้อนตอนเปิดฝา)
  2. คลายฝาช้า ๆ ให้ก๊าซที่เหลือออกจนเข็มเกจลงสุด แล้วจึงถอดฝา
  3. เทของเหลวเก่าทิ้ง ล้างขวดและฝาด้วยน้ำสะอาด ไม่ให้ผงตกค้างอุดหัวต่อ
  4. ตรวจขวด: บุบ ร้าว ขุ่น ผิดรูป → เปลี่ยนขวดใหม่
  5. ผสมรอบใหม่ตามหน้า 6 ปิดฝา ตรวจรั่วด้วยน้ำสบู่ แล้วเปิดวาล์วตั้งฟองใหม่

ตารางดูแลรักษา Maintenance

ความถี่สิ่งที่ต้องทำ
ทุกวันดูเข็มเกจ · นับฟองที่ตัวนับฟอง · สังเกตปลา (ลอยหัว/หายใจถี่) · เช็กว่าน้ำในตัวนับฟองยังอยู่
ทุกสัปดาห์ตรวจรอยรั่วที่ฝาและข้อต่อด้วยน้ำสบู่ · ดูว่าสายไม่หัก/พับ · ตัวกระจายยังให้ฟองละเอียด
เมื่อฟองช้าลงชัดเจน / เข็มเกจไม่ขึ้นเปลี่ยนวัตถุดิบตามขั้นตอนด้านบน
ทุกเดือนตรวจสายยางและจุ๊บยาง สายแข็ง/แตกให้เปลี่ยน · ตัวกระจายที่มีตะไคร่/คราบจับ แช่น้ำยาทำความสะอาดอุปกรณ์ตู้ปลาแล้วล้างน้ำสะอาด คำแนะนำทั่วไป
คู่มือการใช้งานชุดผลิตก๊าซ CO2 แบบ DIY สำหรับตู้ไม้น้ำ รุ่น CO2G-50 / CO2G-100 · รหัสสินค้า 35339 · 35340 · ปัญญาเคมีภัณฑ์ หน้า 7 / 8
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
7
แก้ปัญหา · คำถามที่พบบ่อย · ติดต่อ
TROUBLESHOOTING · FAQ · CONTACT

อาการผิดปกติและวิธีแก้ Troubleshooting

อาการสาเหตุที่เป็นไปได้วิธีแก้
ไม่มีฟองออกวาล์วปรับยังปิด · วาล์วกันน้ำย้อนใส่กลับด้าน · สายพับ/หลุด · วัตถุดิบหมดเปิดวาล์วทีละน้อย · กลับทิศวาล์วกันน้ำย้อน · จัดสายใหม่ · ดูเกจ ถ้าไม่มีแรงดันให้เปลี่ยนวัตถุดิบ
รั่วที่ฝา (มีเสียงฟู่/ฟองน้ำสบู่)ขันไม่แน่น · ฝาเบี้ยว · ปากขวดบุบ/เกลียวไม่เข้ากัน · ซีลมีผงติดปิดวาล์ว คลายฝาช้า ๆ ล้างผงที่ปากขวด/ฝา ขันตรงใหม่ · เปลี่ยนขวดน้ำอัดลมใบใหม่
น้ำไหลย้อนเข้าสาย/ขวดไม่ได้ใส่วาล์วกันน้ำย้อน · วาล์วกันน้ำย้อนเสื่อม · แรงดันในขวดหมดใส่/เปลี่ยนวาล์วกันน้ำย้อน · ปิดวาล์วปรับก่อนเปิดฝาทุกครั้ง · ยกขวดให้ต่ำกว่าระดับน้ำตู้
ฟองหยาบ ใหญ่ ลอยขึ้นเร็วแผ่นเซรามิกของตัวกระจายมีคราบ/ตะไคร่ · ก๊าซน้อยเกินจนดันผ่านแผ่นไม่สม่ำเสมอ · ตัวกระจายไม่จมน้ำล้างตัวกระจาย (หน้า 7) · เพิ่มฟองเล็กน้อย · วางให้จมทั้งตัว ใกล้ทางน้ำไหล
เข็มเกจไม่ขึ้นวัตถุดิบน้อยเกิน/หมด · ฝารั่ว · วาล์วเปิดกว้างเกิน ก๊าซออกหมด · ยังผสมไม่เข้ากันปิดวาล์วแล้วรอดูเกจ · ตรวจรั่ว · เอียงขวดเบา ๆ ให้ผสม · เปลี่ยนวัตถุดิบ
แรงดันสูงผิดปกติ / ขวดบวมแข็งวัตถุดิบมากเกิน · ใช้กรดซิตริกมากไป · ขวดร้อน · ทางก๊าซตันหรือวาล์วปิดนานเปิดวาล์วระบาย/คลายฝาช้า ๆ หันออกจากตัว · ย้ายไปที่ร่ม · รอบหน้าลดวัตถุดิบ
ปลาลอยหัว หายใจถี่CO2 มากเกิน · เปิดก๊าซตอนกลางคืน · ผิวน้ำไม่เคลื่อนไหวปิดวาล์วทันที เปิดปั๊มลม · รอบหน้าเริ่มฟองน้อยลง ปิดช่วงกลางคืน
ตัวนับฟองไม่เห็นฟอง แต่ในตู้มีฟองน้ำในตัวนับฟองแห้ง/น้อยเกินเติมน้ำด้วยหลอดหยดประมาณครึ่งตัวนับ ติดในแนวตั้ง
ของเหลว/ฟองเข้าในสายใส่ของเหลวเกิน 1/3 ขวด · ขวดนอน/ล้ม · เขย่าแรงปิดวาล์ว ระบายแรงดัน ถอดล้างสาย · ใส่ของเหลวน้อยลง · ตั้งขวดตรง

คำถามที่พบบ่อย FAQ

ใช้ขวดอะไร?ขวดน้ำอัดลม PET ที่ไม่บุบ ไม่ร้าว (ไม่รวมในชุด) — ห้ามขวดแก้วและขวดน้ำดื่มเนื้อบาง ขนาดเกลียวฝา สอบถามฝ่ายขาย
ใช้กับตู้กี่ลิตร?ผู้ขายไม่ได้ระบุ — ขึ้นกับปริมาณวัตถุดิบและการปรับฟอง เหมาะกับตู้ขนาดเล็ก–กลาง เริ่มฟองน้อยแล้วสังเกตปลา
เติมวัตถุดิบ 1 ครั้งใช้ได้กี่วัน?ไม่ยืนยัน — ขึ้นกับปริมาณวัตถุดิบและการปรับฟอง จดวันที่เติมไว้เพื่อรู้รอบของตู้ตัวเอง
ชุดที่ 1 กับชุดที่ 2 ต่างกันอย่างไร?อุปกรณ์หลักเหมือนกัน · ชุดที่ 2 มีเบกกิ้งโซดา 500 ก. + สารส้ม 500 ก. และอุปกรณ์ตวง/กรวย (หน้า 3) · "50/100 มล." สอบถามฝ่ายขาย
ใช้กรดซิตริกแทนสารส้มได้ไหม?ได้ แต่ก๊าซเกิดเร็วกว่า ใช้น้อยกว่าและดูเกจใกล้ชิด (คำแนะนำทั่วไป) — ห้ามใส่รวมกันในขวดเดียว
มีเสียงฟู่เบา ๆ ปกติไหม?ไม่ปกติ — แปลว่ามีรอยรั่ว ปิดวาล์ว ตรวจด้วยน้ำสบู่ตามจุดในหน้า 7
ตู้ที่ไม่มีไม้น้ำต้องใช้ไหม?ไม่จำเป็น — CO2 มีไว้ให้ไม้น้ำสังเคราะห์แสง ตู้ปลาอย่างเดียวไม่ต้องเติม (คำแนะนำทั่วไป)
ปิดก๊าซตอนกลางคืนได้ไหม?ได้ หมุนวาล์วปรับละเอียดปิด — ไม้น้ำใช้ CO2 เฉพาะช่วงมีแสง (คำแนะนำทั่วไป)
5 ข้อจำ (ติดไว้ข้างตู้) ① ใช้ขวดน้ำอัดลม PET เท่านั้น · ② วัตถุดิบเริ่มน้อย ของเหลวไม่เกิน 1/3 ขวด · ③ ใส่วาล์วกันน้ำย้อนทุกครั้ง · ④ เริ่ม 1 ฟอง / 2–3 วินาที แล้วดูปลา · ⑤ ปิดวาล์ว แล้วคลายฝาช้า ๆ ก่อนเปิดขวดทุกครั้ง
☎
หากสินค้าผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์
ปัญญาเคมีภัณฑ์ · LINE @PYCM · โทร 02-114-7416 กด 2
แจ้งรหัสสินค้า (35339 / 35340) พร้อมรูปหรือคลิปอาการ จะช่วยให้ตรวจสอบได้เร็วขึ้น · www.panyachemipan.com
คู่มือการใช้งานชุดผลิตก๊าซ CO2 แบบ DIY สำหรับตู้ไม้น้ำ CO2G-50 / CO2G-100 (ภาษาไทย) — รหัส 35339 · 35340 — ภาพประกอบ 25

สนใจสินค้านี้ หรือมีคำถามเรื่องการใช้งาน?

ทีมงานปัญญาเคมีภัณฑ์ยินดีให้คำแนะนำ สอบถามรุ่น ขนาด อะไหล่ และวิธีใช้งานได้ทุกวัน

💬 ทัก LINE @PYCM📞 02-114-7416

ดูรายละเอียดสินค้า

คู่มือการใช้งานอื่น ๆ

📘 ดูคู่มือการใช้งานทั้งหมด →
